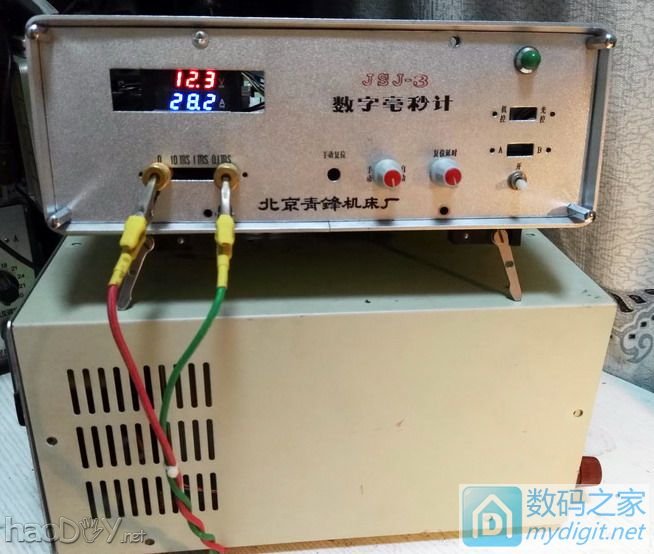

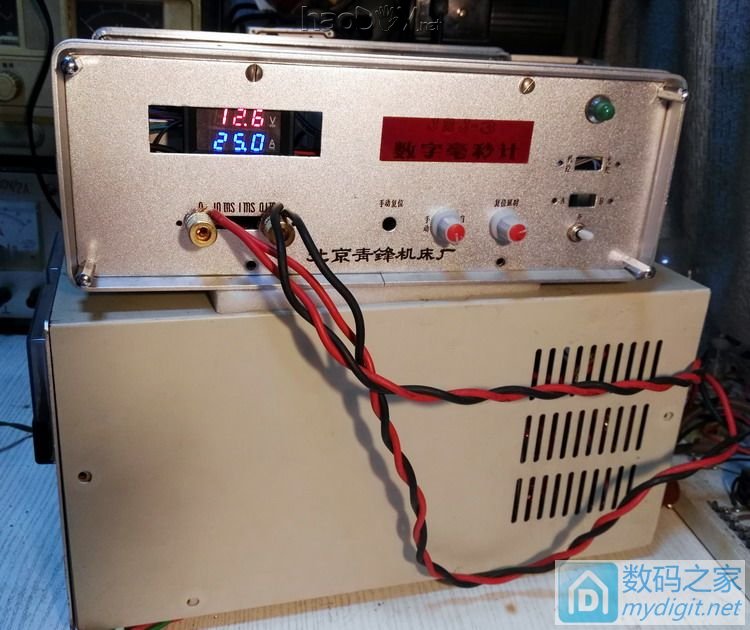

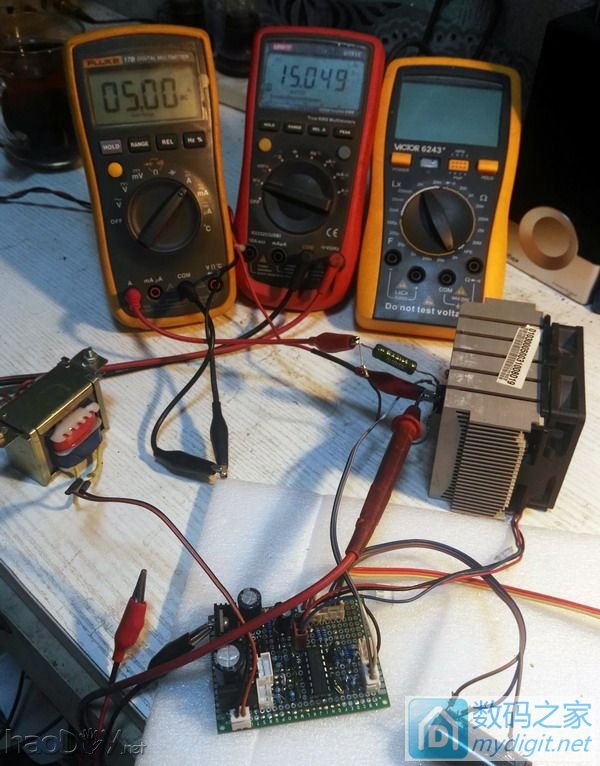

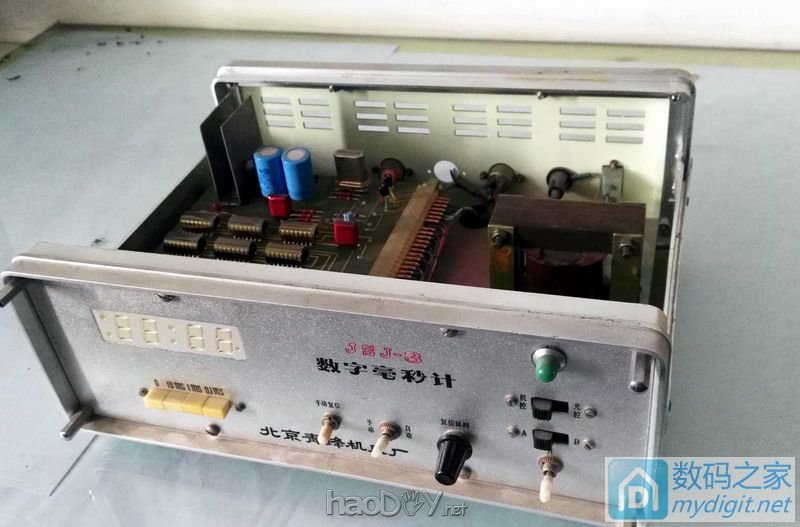

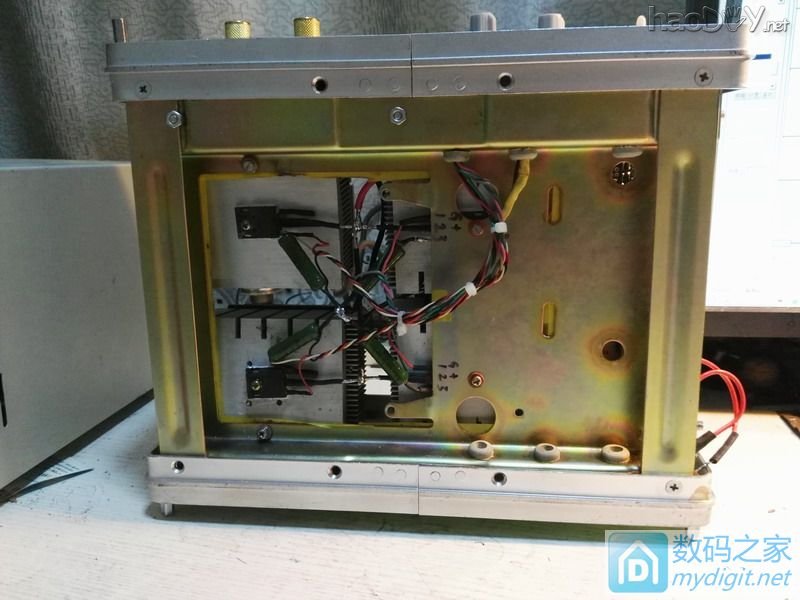

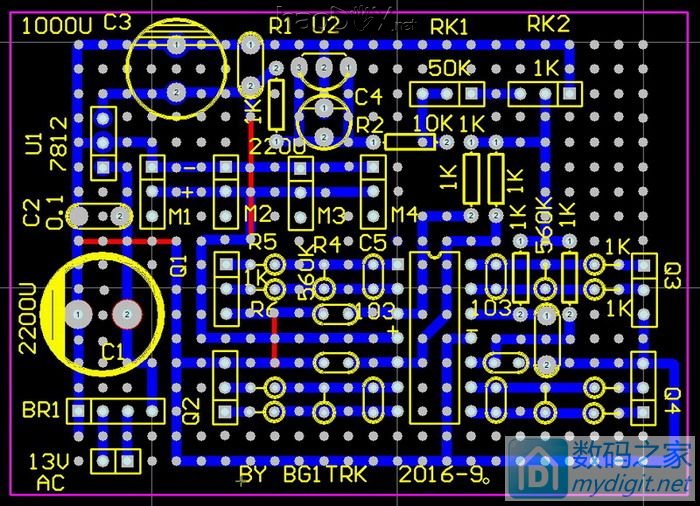

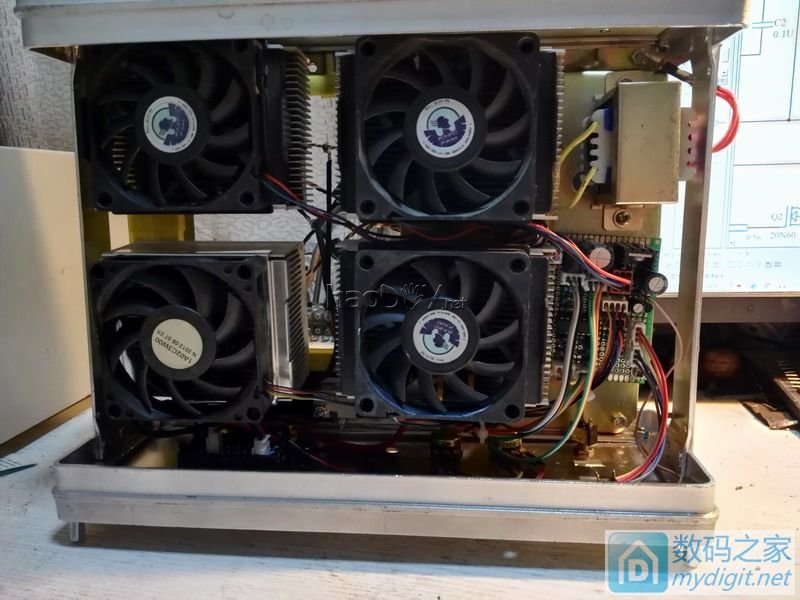

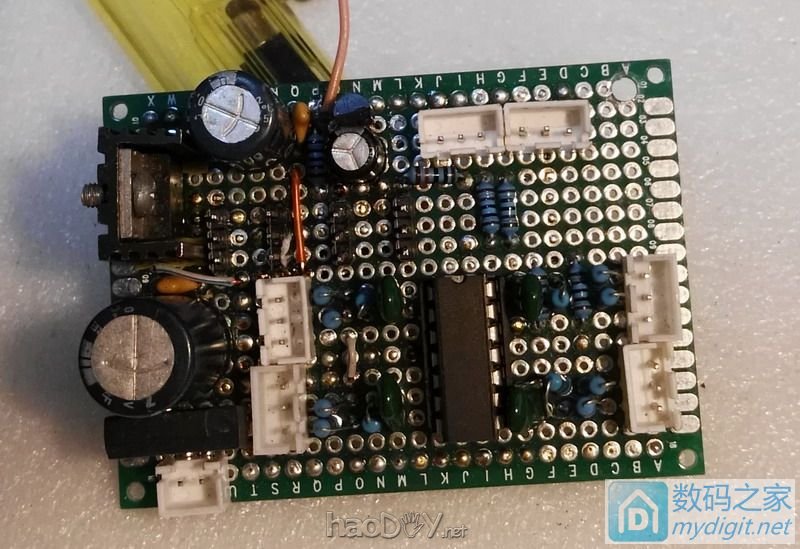

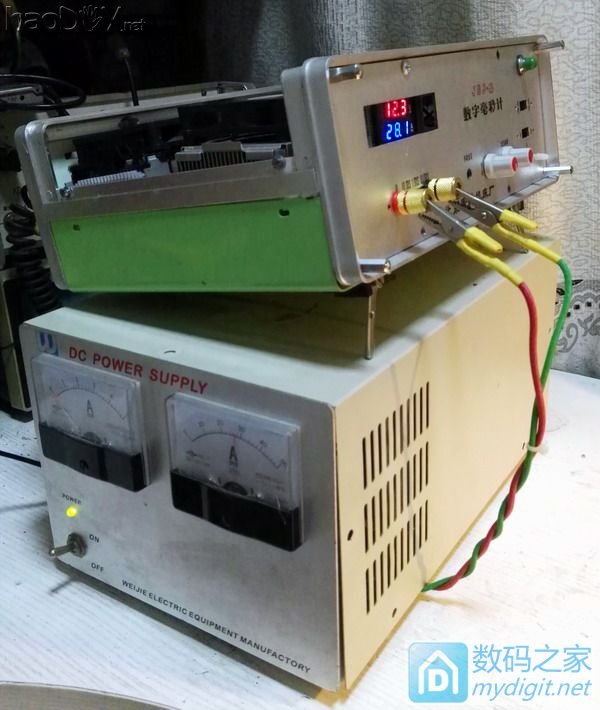

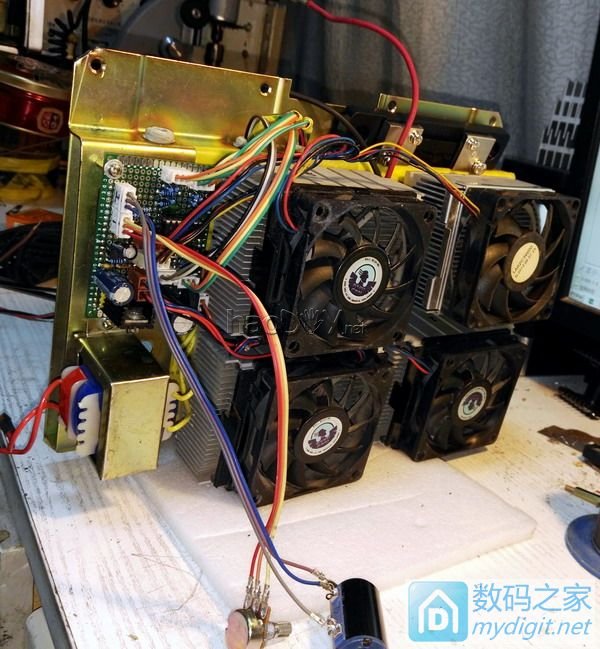

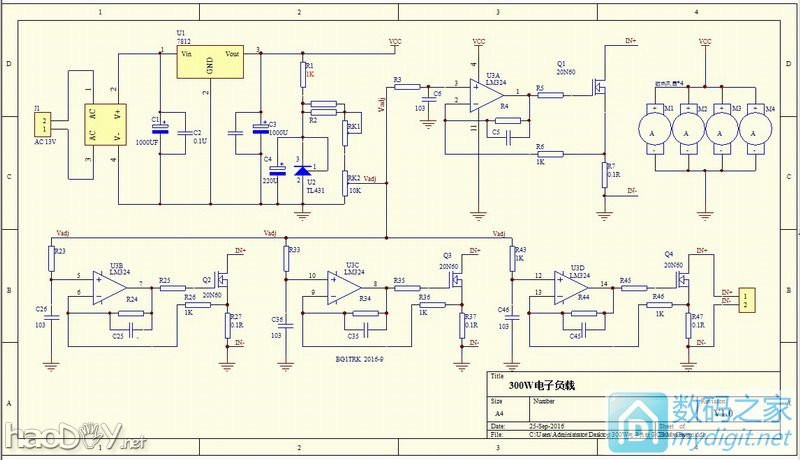

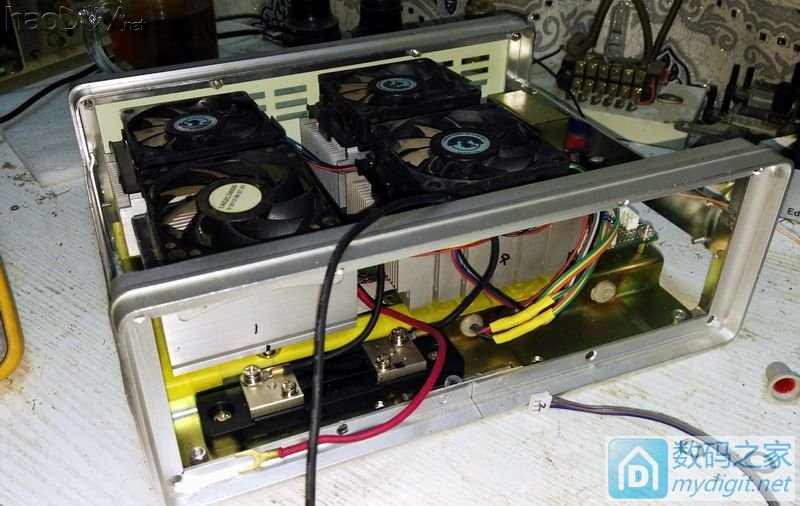

捣鼓开关电源,有个电子负载用着方便,无需用电炉丝凑合了。 基本参数是消耗功率不大于300W,电流0-25A可调,电压最高不高于200V。 基本电路形式是TL431提供基准电压,检流电阻、运放误差放大,与MOS管一起组成恒流电路。用了4只20N60 MOS管配CPU散热器,因为对精度没有特别要求,运放是最普通的LM324。 两三天时间把电子负载做好了,正在测试。负载功率340W(12V、28A)时检流电阻温度有点高,其他正常。300W(12V、25A)时长时间测试,各个部分均正常,达到设计要求。 一些制作过程中的图片。 电路图和控制板: 因电路比较简单没做PCB,偷懒用洞洞板凑和。感觉用洞洞板反而更麻烦,还不如老老实实做PCB。 ![]() ![]() ![]() 控制板配单个功率单元测试温升: ![]() 报废仪器,拆了它当机壳用: ![]() 全部组件安装完毕,测试中: ![]() 组件装入机壳内,安装电压、电流表的分流器,基本完成: ![]() ![]() ![]() 超额15%,压力测试中: ![]() ![]() 是的,测试时夹子和线都热的烫手了。 线和夹子只是暂时用用,长时间测试时换成了大概3平方的两根多股线。 做了几个晚上的测试,基本没大问题。环境温度20度时,负载310多瓦(12.6V 25A)长时间测试,MOS管壳50度,散热片40度,都没问题。但检流电阻温度高达140度,不太满意,回头要换成阻值稍小的10W电阻试试。 ![]() (责任编辑:admin) |
