改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

时间:2017-06-26 22:07来源:数码之家 作者:zzy_85569381 点击: 次

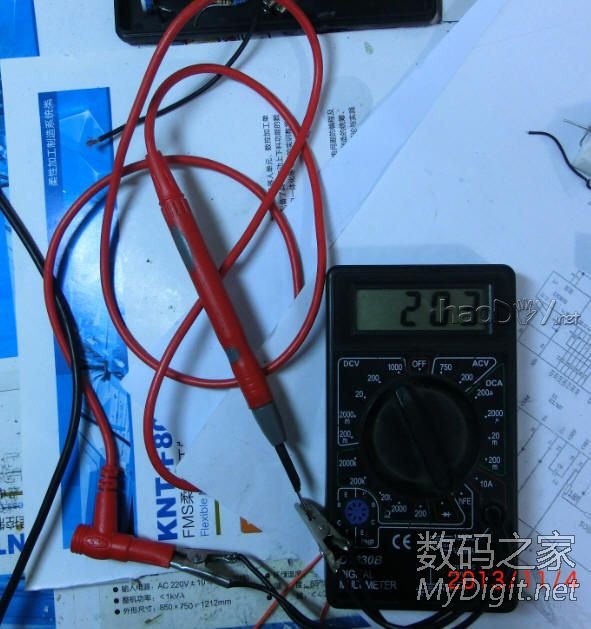

测量的是VC86E的红表笔线，203毫欧的样子，末位数字有跳动。 这垃圾表本身精度也不高，这样也凑合了。
        这几天一直琢磨改装个毫欧表，看见坛子里两位大侠的作品，手也痒痒的。
       人品不好，先后搞坏了两块表，一块垃圾数字万用表，一块电感电容表（心疼啊这个），结果都失败，把表还原后功能也不正常了，宣布死刑。
        今天又用一个垃圾数字万用表居然改成功了，庆祝一下下。
        本楼求安慰。
         根据热心坛友的建议，我又做了改进，特别强调，除了那7个元件外，还有3个1M的电阻也要留着，不然小数点会乱晃，更新电路图，请看38楼。

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于成功了

本楼求安慰，楼下正式上图

继续上图，稍等。。。。
Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..



Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..
上面这幅图是坛子里前辈先前的作品，我只是效仿而已
为了便于理解，我把图重新画了一下，提醒一下，检测时电流较大，一般9V电池扛不住，建议外接电源。
Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..


Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

当待测电阻为2欧姆（2000毫欧）时，满量程200mV（显示1999），实际测量的是电阻的电压，但显示的相当于是阻值。

2013、11、16日改进

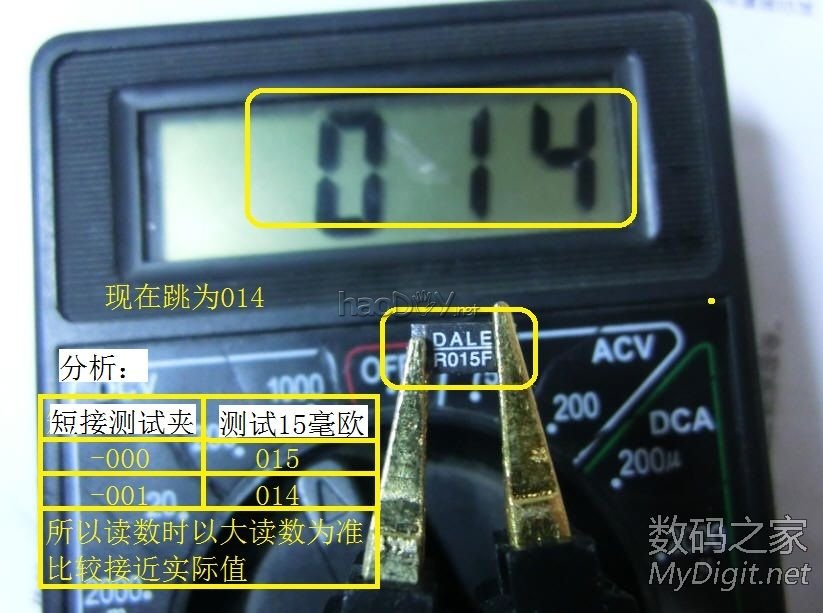

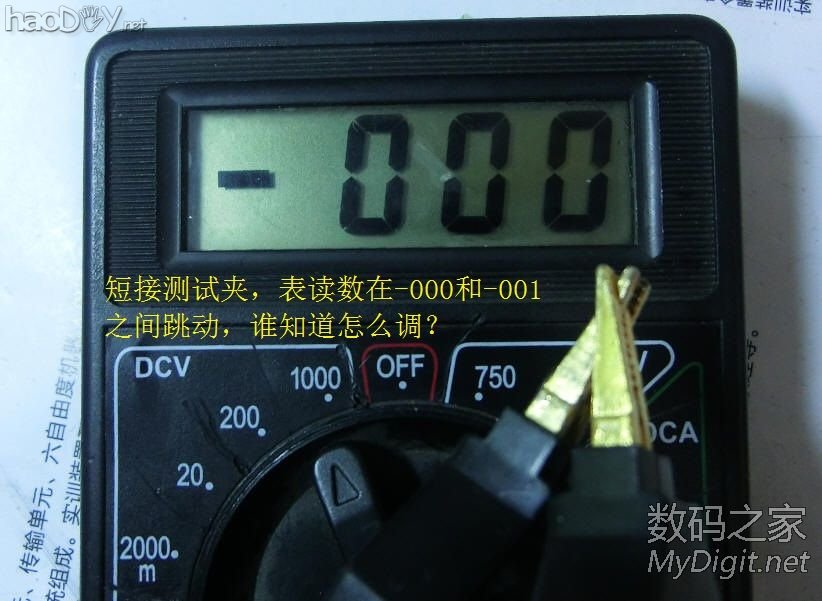

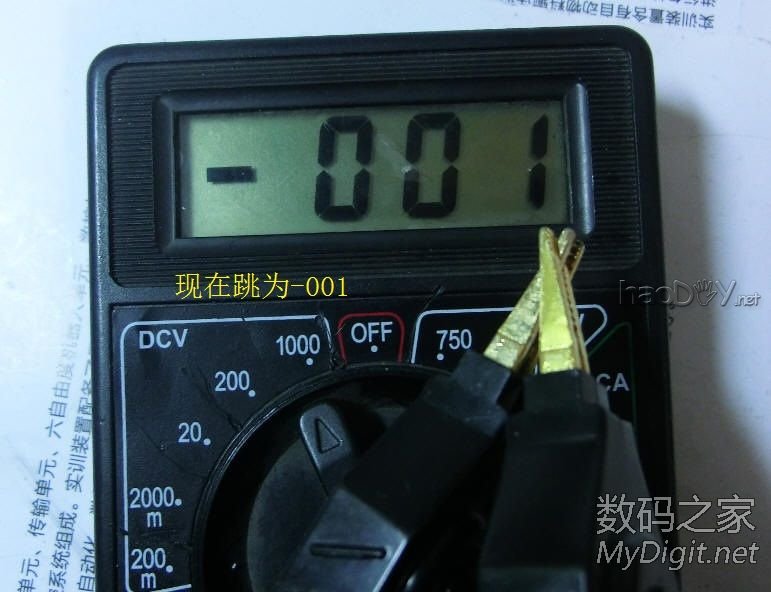

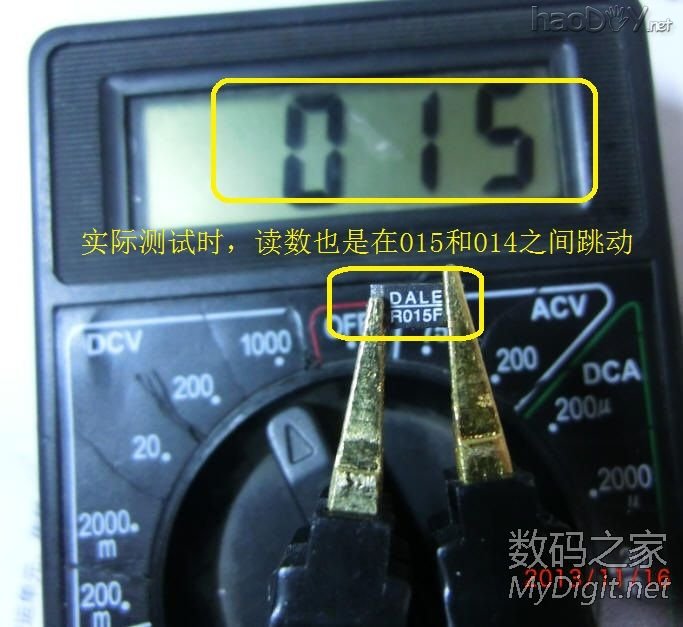

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..#p#分页标题#e#

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..

Re:改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块数字万用表终于 ..


回 ynqjzzh 的帖子
测量的是VC86E的红表笔线，203毫欧的样子，末位数字有跳动。

这垃圾表本身精度也不高，这样也凑合了。
