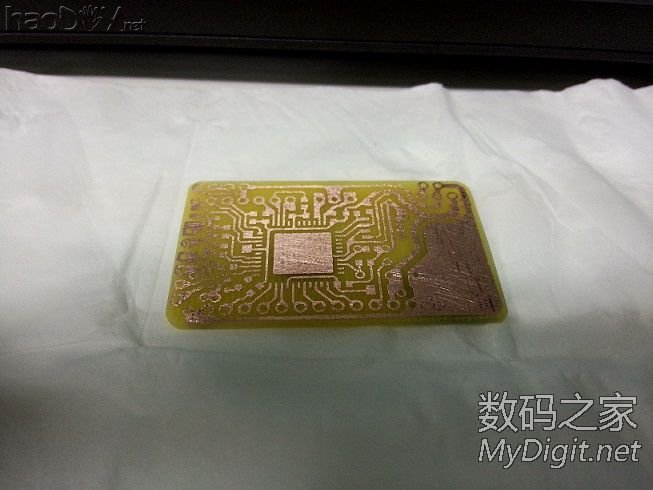

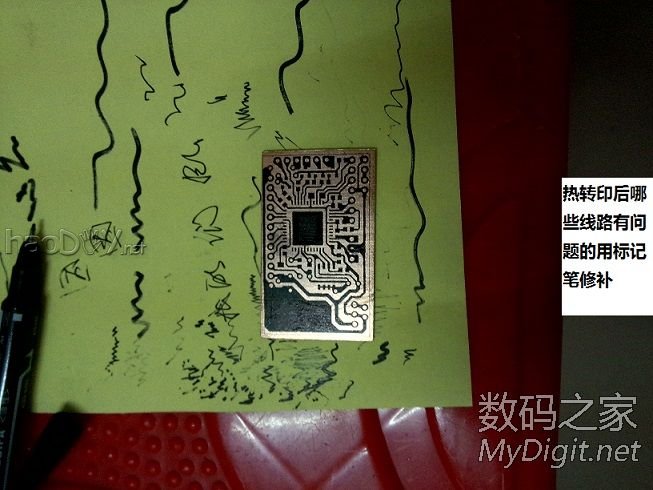

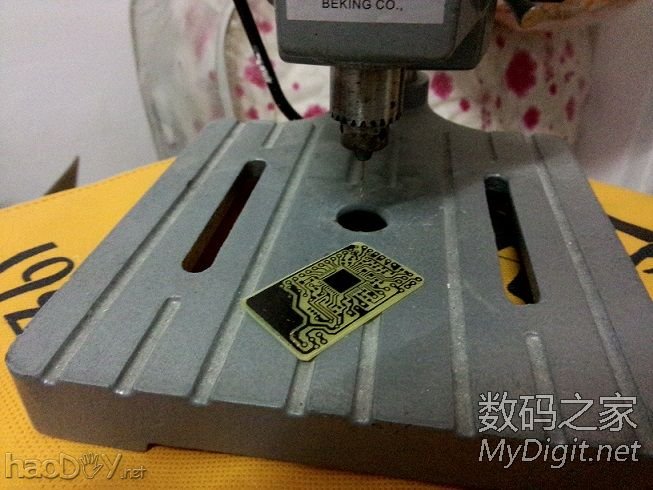

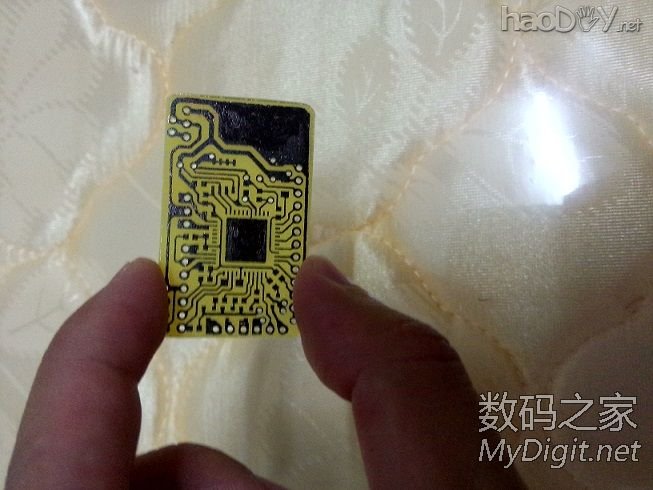

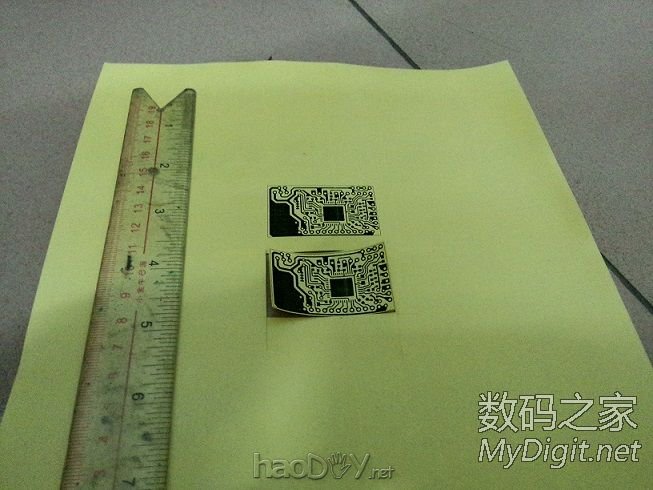

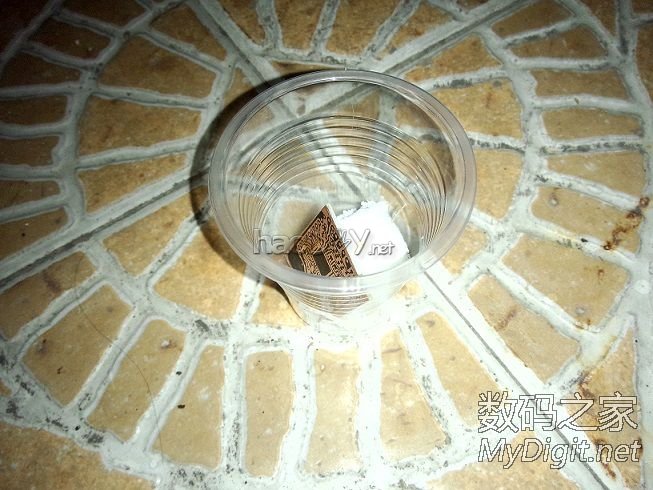

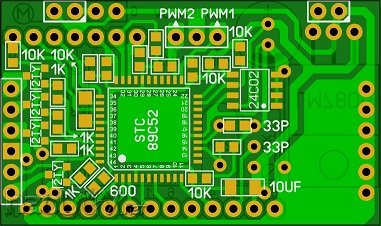

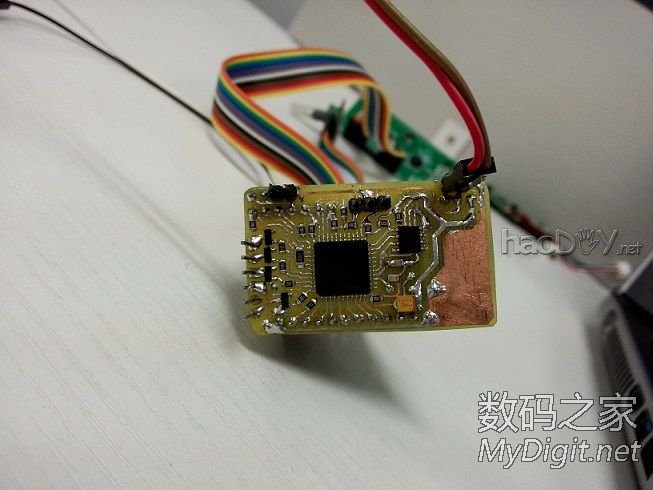

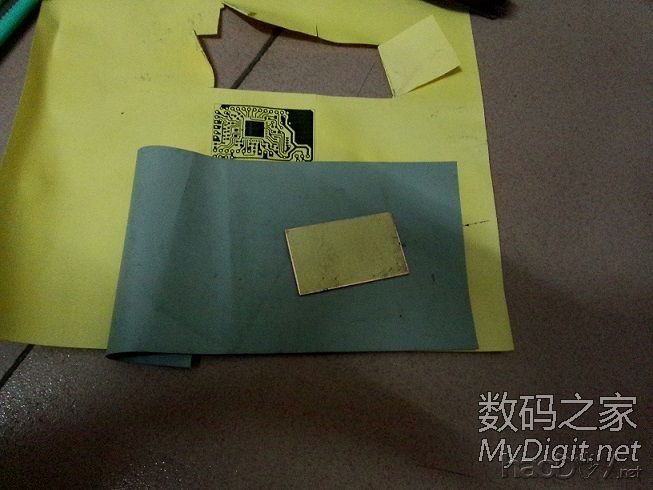

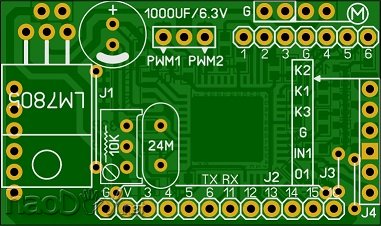

sbit lcd1602_rs = P3^5; //定义LCD1602 RS sbit lcd1602_e = P3^1; //定义LCD1602 E sbit lcd1602_rw = P3^3; //定义LCD1602 RW sbit lcd1602_dat1 = P3^0; //LCD1602 4位数据接口定义 sbit lcd1602_dat2 = P1^7; //LCD1602 4位数据接口定义 sbit lcd1602_dat3 = P1^6; //LCD1602 4位数据接口定义 sbit lcd1602_dat4 = P1^5; //LCD1602 4位数据接口定义 //-------------------------------------------------- //***************EEPROM引脚定义******************** //-------------------------------------------------- sbit SDA = P2^4; //IIC SDA sbit SCL = P2^3; //IIC SCL #endif     ------------------------------------------------------------------------ 主控板制作过程 先用激光打印机打印PCB线路图  再去电运斗开始热转印  然后用标记笔修补不完整的线路  化学反应，去掉铜皮  打孔  打孔完成  去细号小沙纸去掉碳粉  焊接元件  完成 ----------------------------------------------------------------------------------------------------- 第一次开机要按住out_key_input和volt_key_input两个按键，写入初始数据到EEPROM (责任编辑：admin) |
