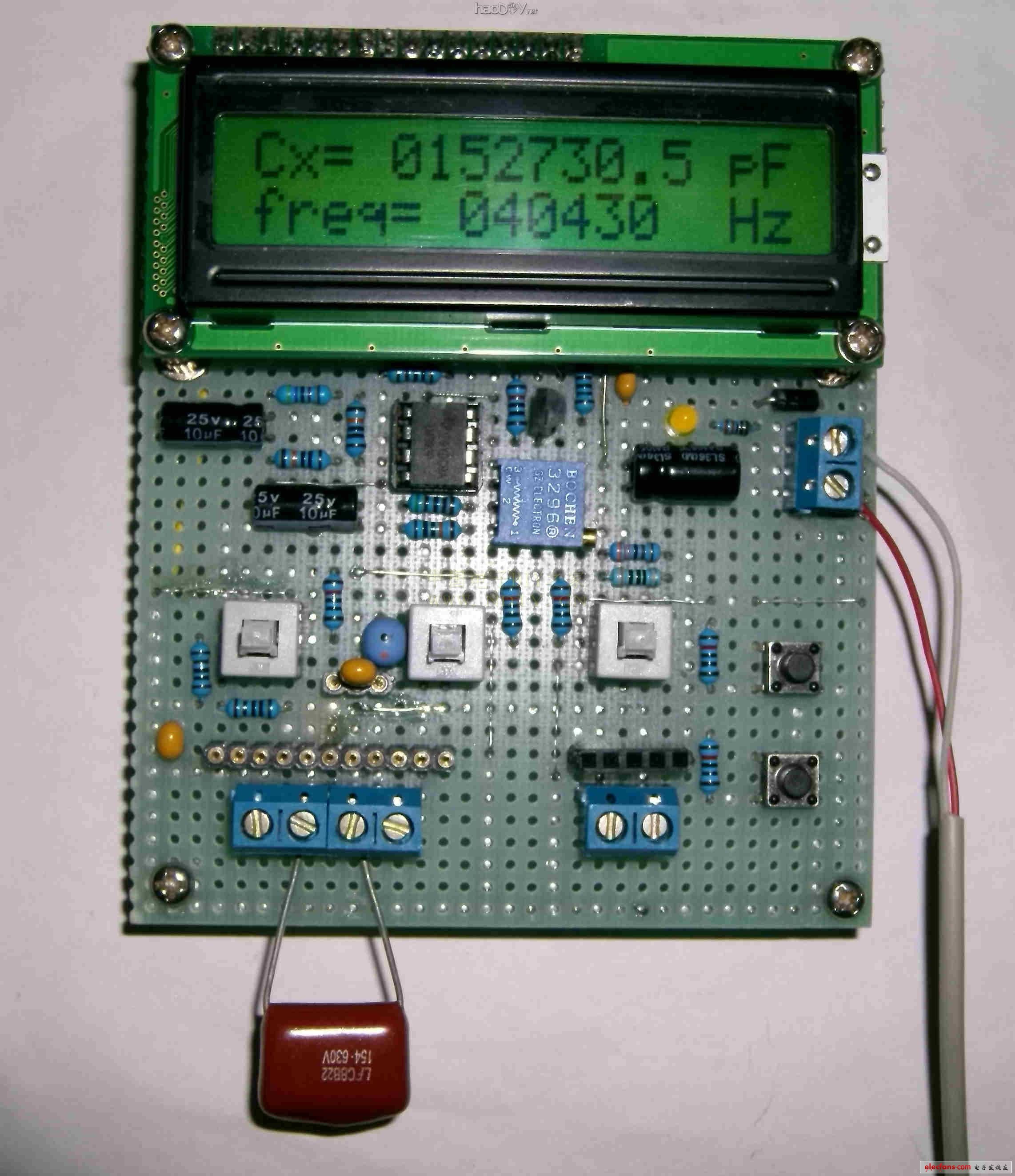

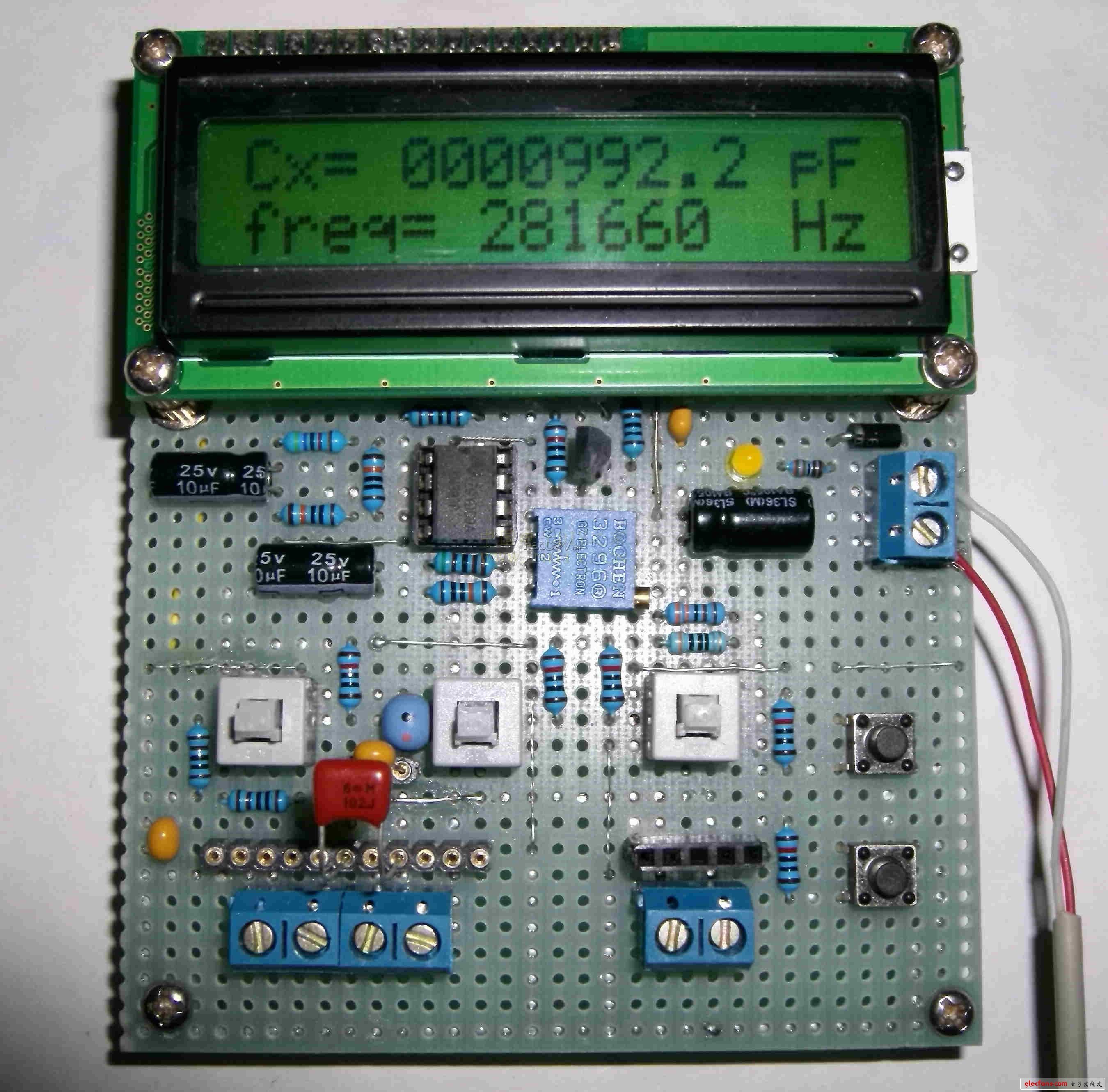

![]() 150nF

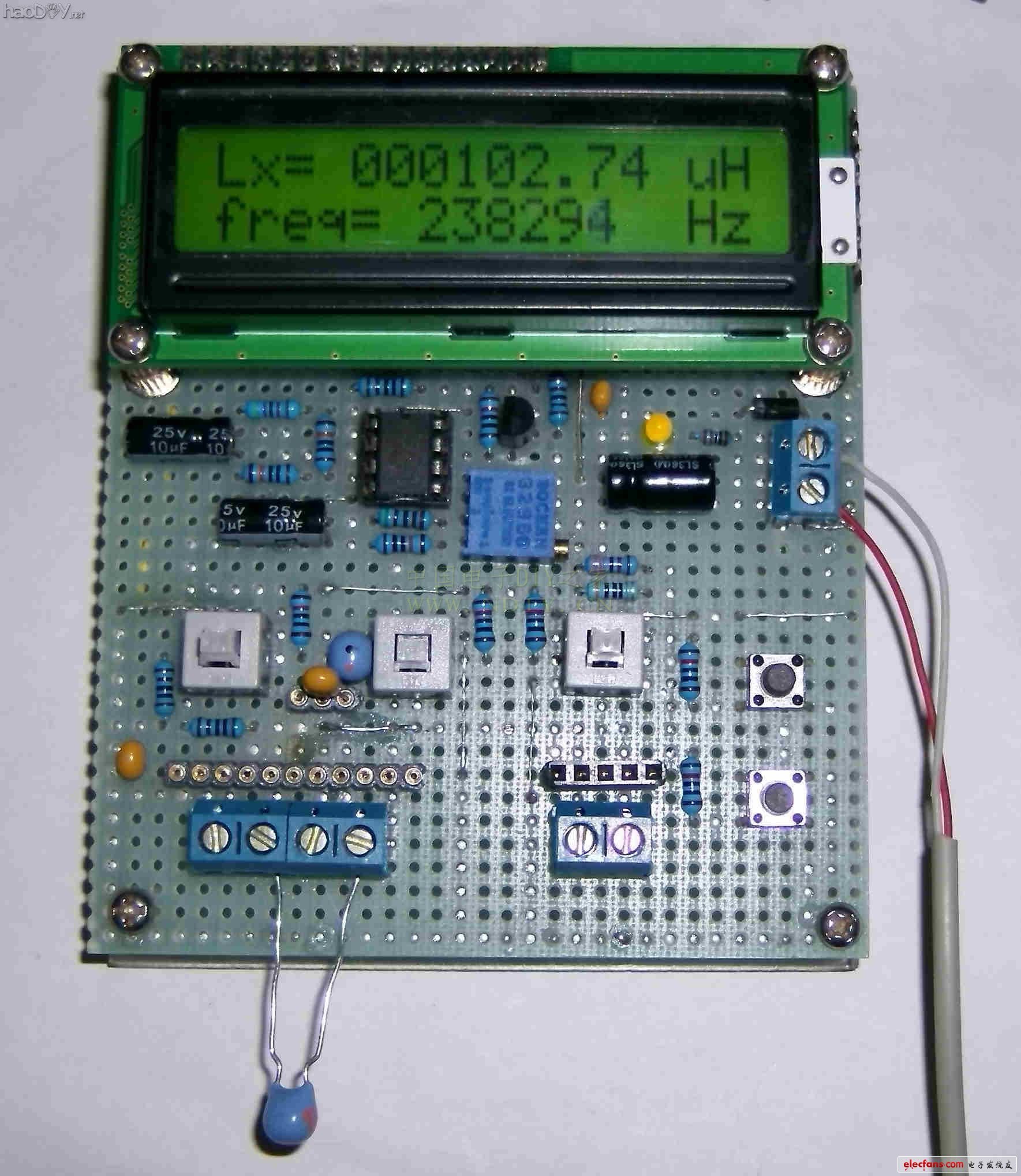

S1按下、S2弹起状态,单片机会自动显示测电感界面,除非按下功能切换按钮(原理图Btn3)切换到电解电容档。 将电感接在Lx与GND之间即可,下图所示。第一行显示测得的电感值,第二行显示的是当前LC振荡电路的频率。 所测电感与电路板上焊的是同一种,标称100uH的电感。

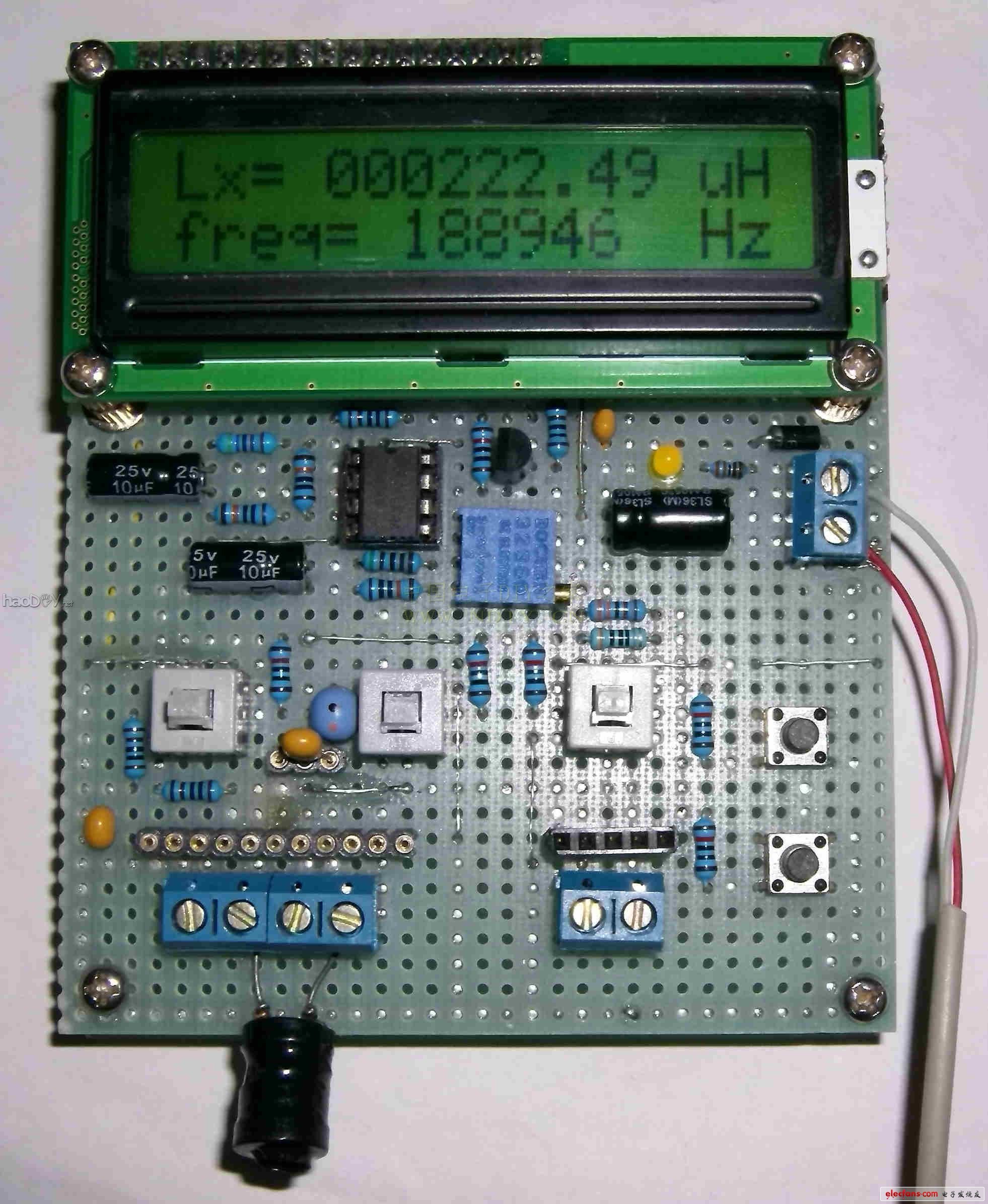

电感实际测试 标称220uH

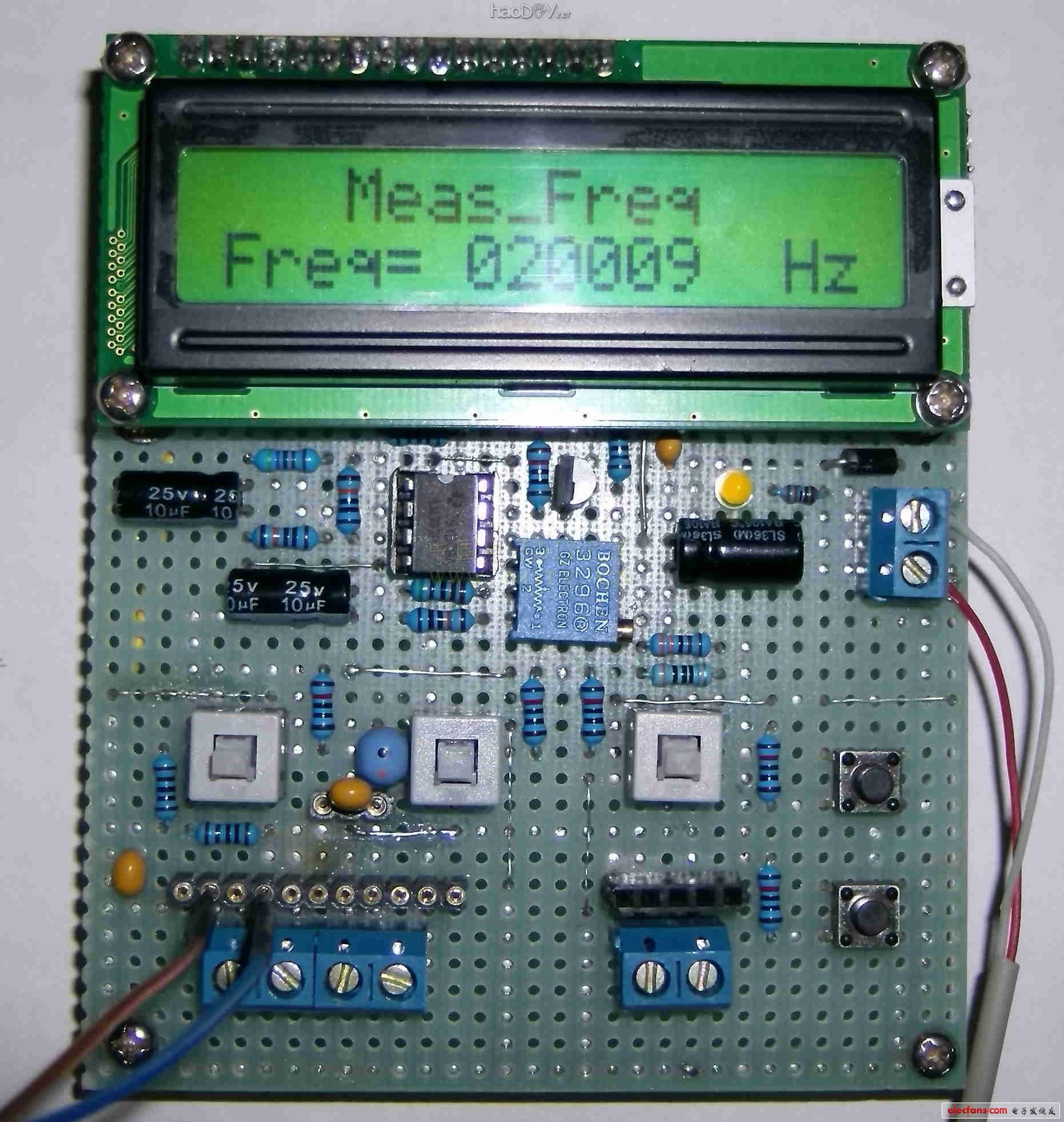

6、测频率 按下S2(S1何种状态无关), 单片机会自动显示测频率界面,除非按下功能切换按钮(原理图Btn3)切换到电解电容档。 本测量仪可以测幅值比较小的信号,频率测量范围50Hz到400KHz,测量精度在0.2%以内。 这是测20KHz信号的界面。

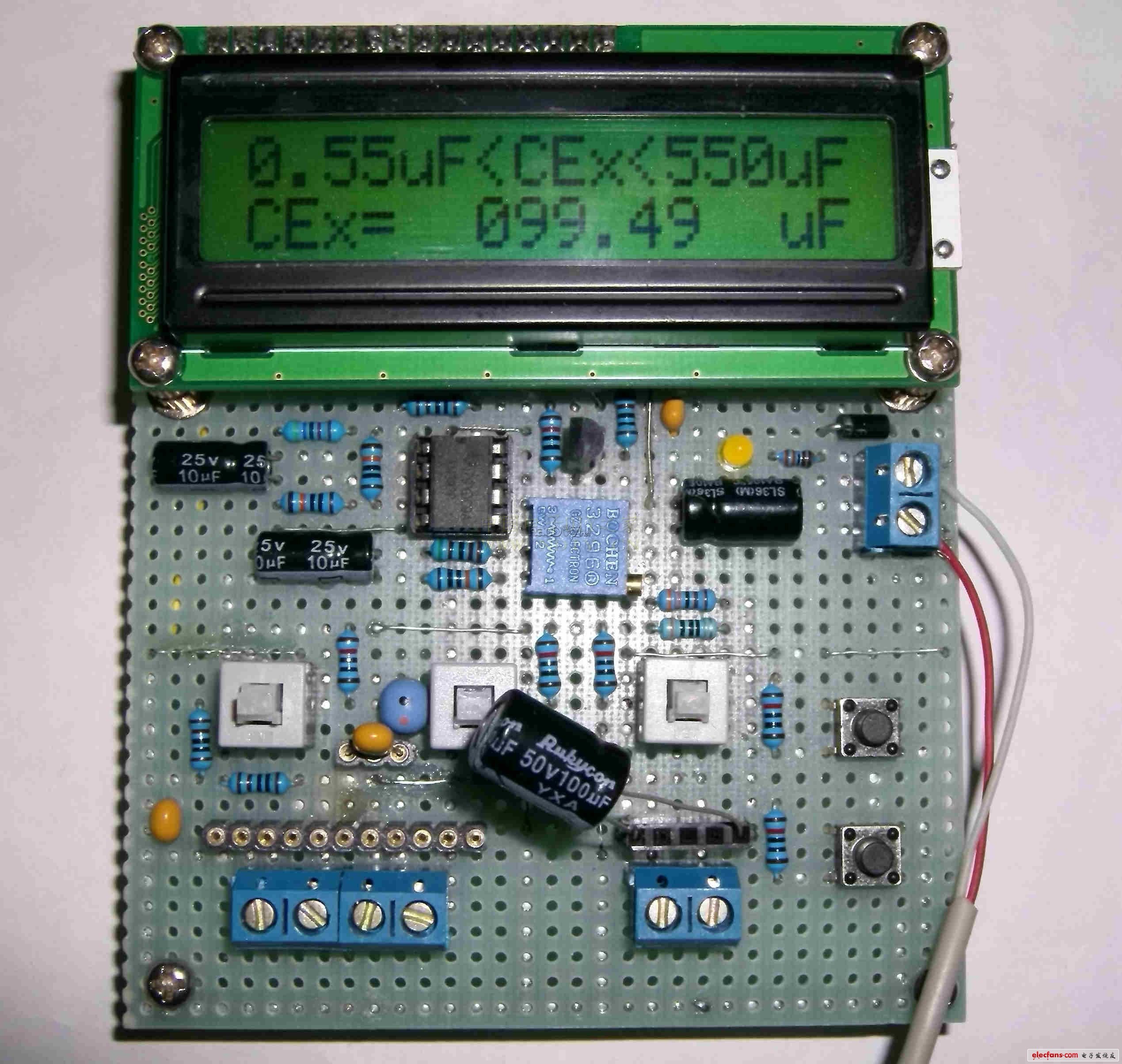

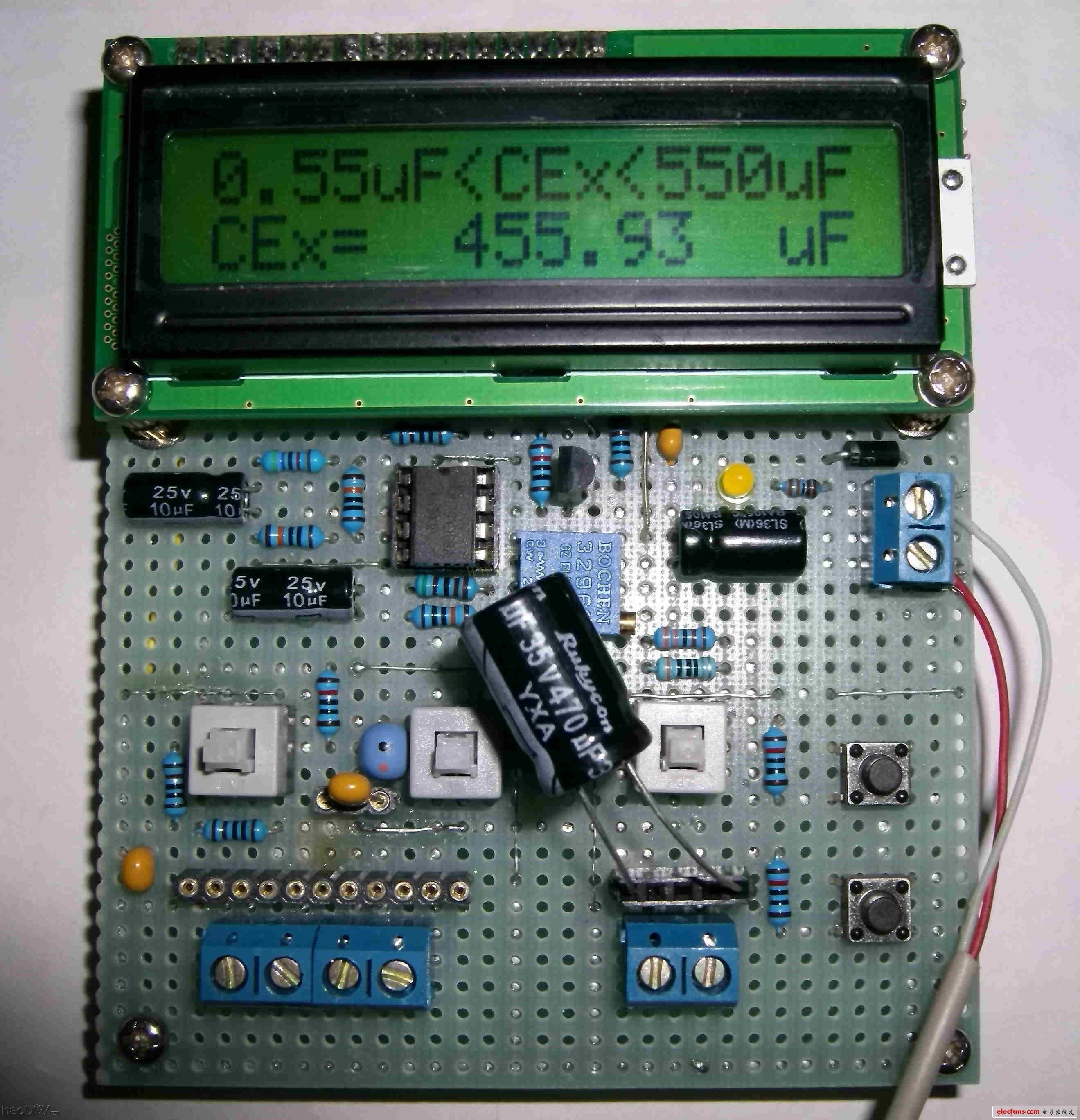

在测小电容、电感、频率的任何一个状态,按一次功能切换按钮(原理图中Btn3)都会切换到测电解电容的状态,然后根据S3弹起还是按下的状态自动识别测大电解还是测小电解电容。再次按下功能切换按钮(原理图中Btn3)会返回到测小电容、电感、频率的状态。这就是功能切换按钮的作用。除此之外,其它测量档位单片机能根据S1、S2、S3按下还是弹起自动识别,无需人为干预。 S3弹起时为测小电解档,第一行显示测量范围,第二行显示测得的电容值。拍完照片后程序又略有改动,显示的测量范围会略有差异。
8、测大电解电容 功能切换在测电解电容状态,S3按下时,自动进入大电容测量界面。 拍完照片后程序又略有改动,测量范围已经增大到12000uF。

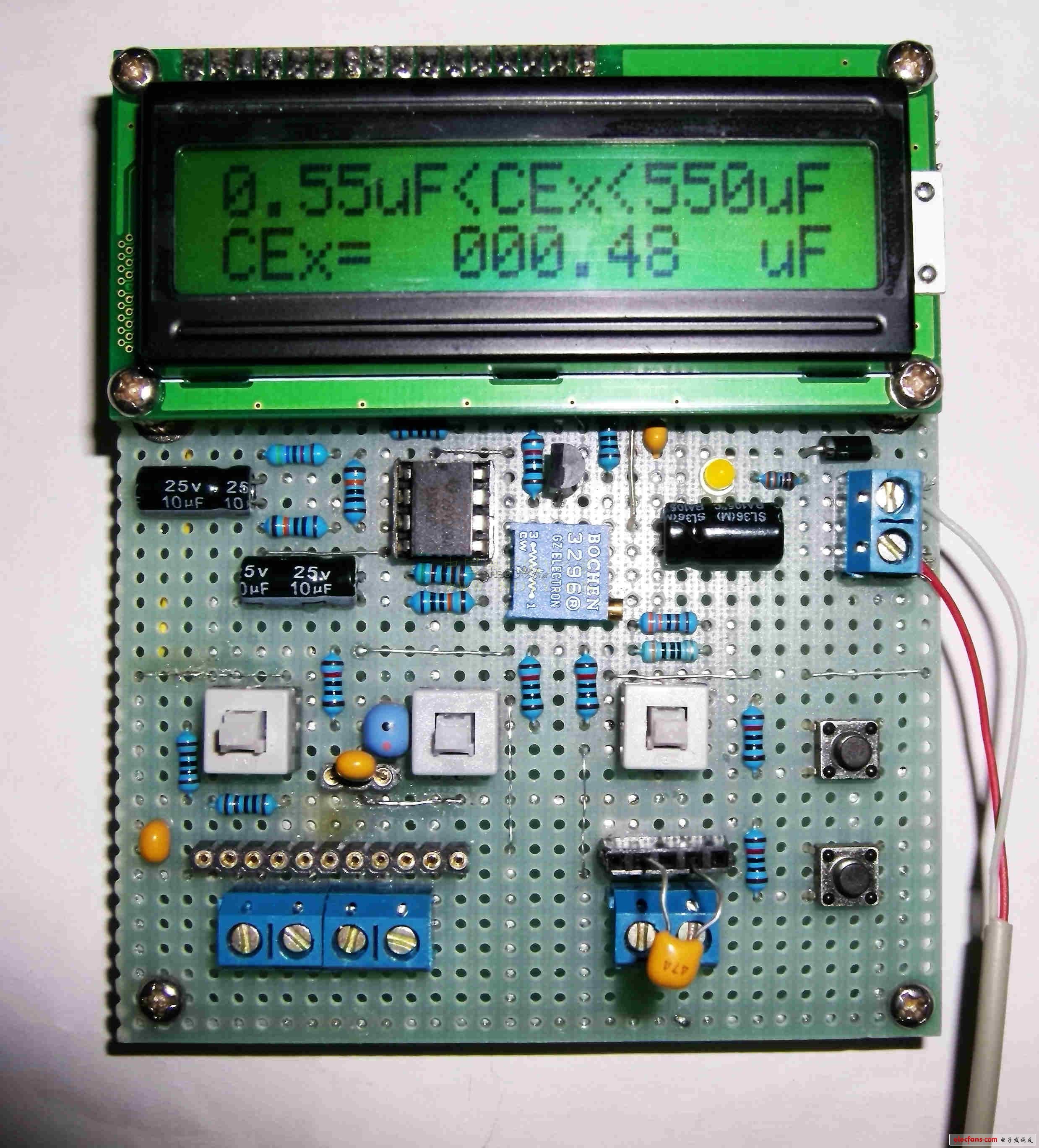

电解电容实际测试 0.47uF,虽然叫电解档,其实电解非电解电容都可以测
470uF

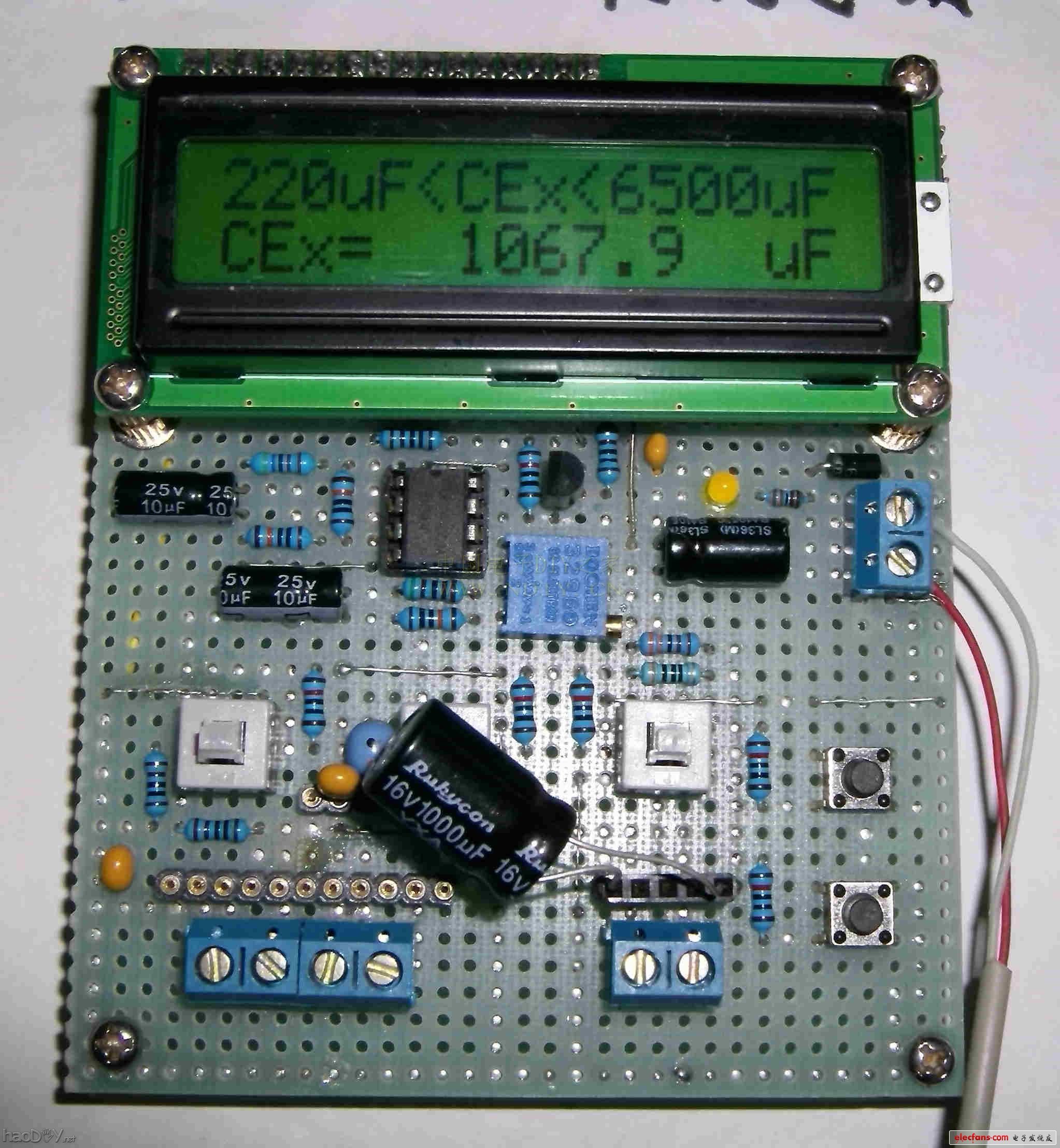

1000uF
至此,整个DIY已经完成了,谢谢欣赏。 (责任编辑:admin) |
