今日完工的ESR表哥俩(2)

时间:2013-08-23 16:54来源:www.crystalradio.cn 作者:mike_yong 点击:
另一面 最后为它的电源费了好大心思,最后选2032锂电池,本来想用三电池盒叠着用,但位置不够只好剖开电池盒修整下再加胶带缠出来个9V的电源 装好后 411表的板焊好后 制作中1N60要选用大的封装的那种,小的象4148的

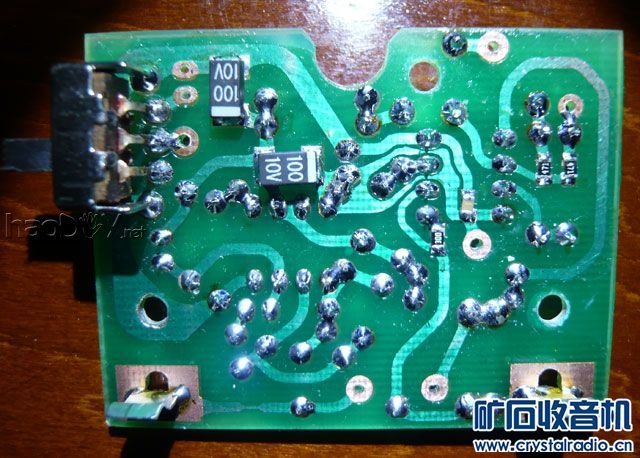

今日完工的ESR表哥俩 另一面今日完工的ESR表哥俩

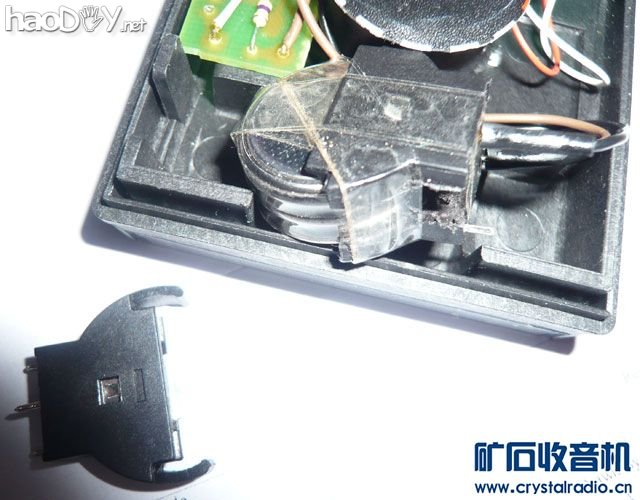

最后为它的电源费了好大心思,最后选2032锂电池,本来想用三电池盒叠着用,但位置不够只好剖开电池盒修整下再加胶带缠出来个9V的电源

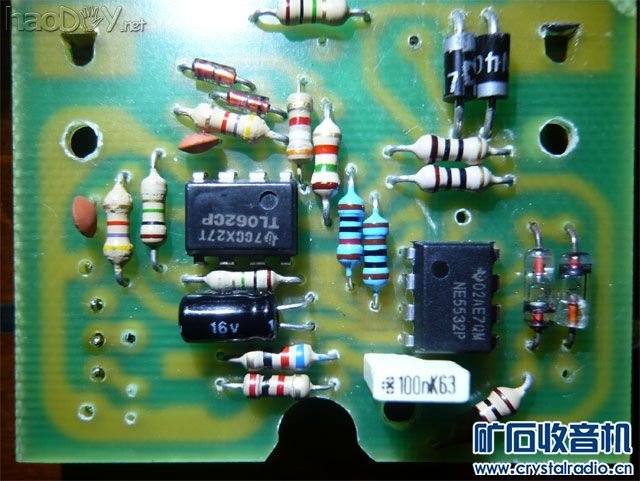

今日完工的ESR表哥俩

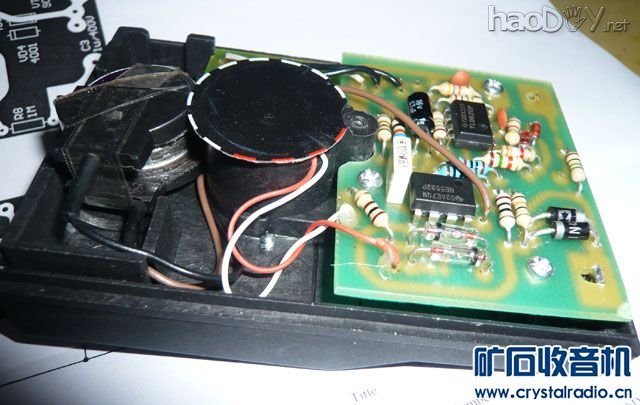

装好后
今日完工的ESR表哥俩

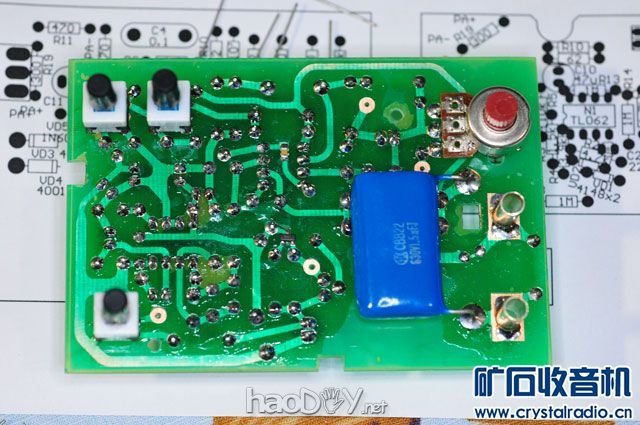

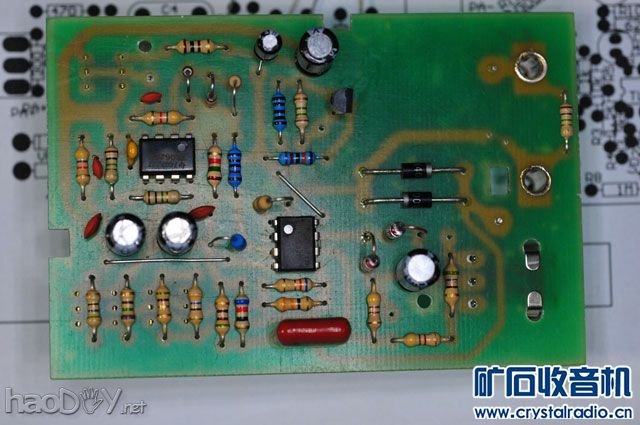

411表的板焊好后

今日完工的ESR表哥俩


今日完工的ESR表哥俩


制作中1N60要选用大的封装的那种,小的象4148的那种不行。我春节时无意中翻出很就前达华那购的1N60,就剩4只了其中两只数字表测0.35左右压降可以用另两只近5了就不行了,主要影响表头左边的示数,后来买了几种1N60来试,有大封装的也有小的,有国产的也有进口的,只要是大的都能用,不管进口国产压降的离散性都很小,进口的比国产的压降略小;肖特基管只试了1N5817,不行。
