diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。(3)

时间:2013-03-23 09:37来源:www.crystalradio.cn 作者:天空之城 点击:

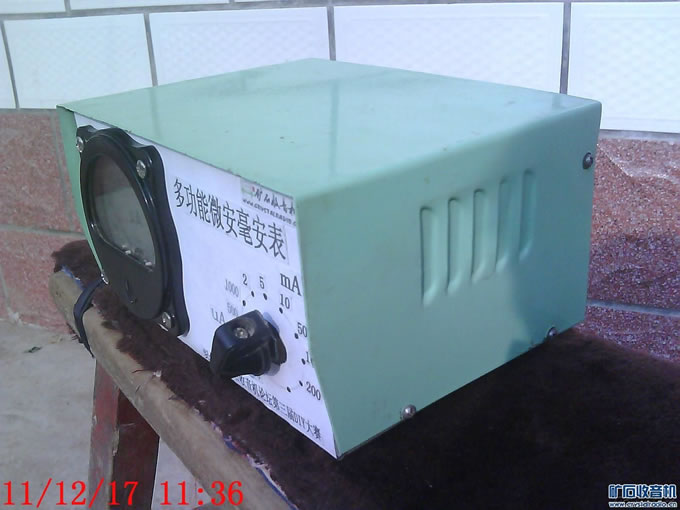

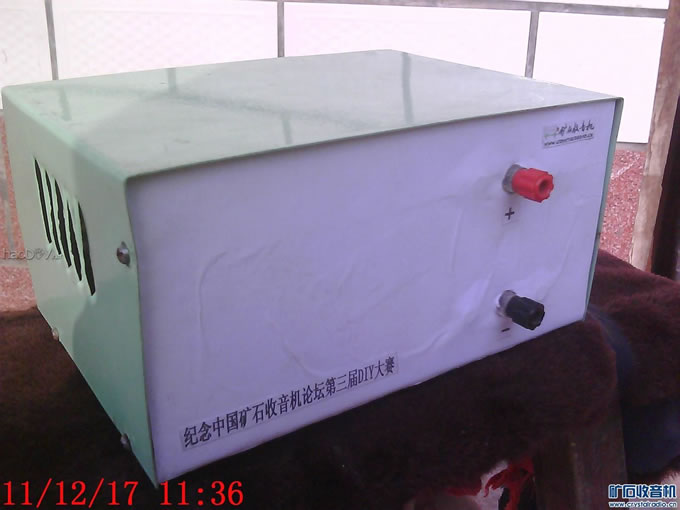

到此就算完成了,这东西内部结构简单,也没什么技术含量,但是要是测试矿石机信号就方便多了,他能从100uA----200mA的测量范围,内部采用精度高质量好的圆形表头。不管你是在电台附近,还是在山区弱信号的环境下都
diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。
到此就算完成了,这东西内部结构简单,也没什么技术含量,但是要是测试矿石机信号就方便多了,他能从100uA----200mA的测量范围,内部采用精度高质量好的圆形表头。不管你是在电台附近,还是在山区弱信号的环境下都能很好的使用。这次是参加大赛来的,我也算凑个热闹。随便吧咱矿坛的标志也贴上了做个纪念,看着大家把自己的作品都贴上了,我也心痒痒的,今天总算发上来, 我没迟到吧

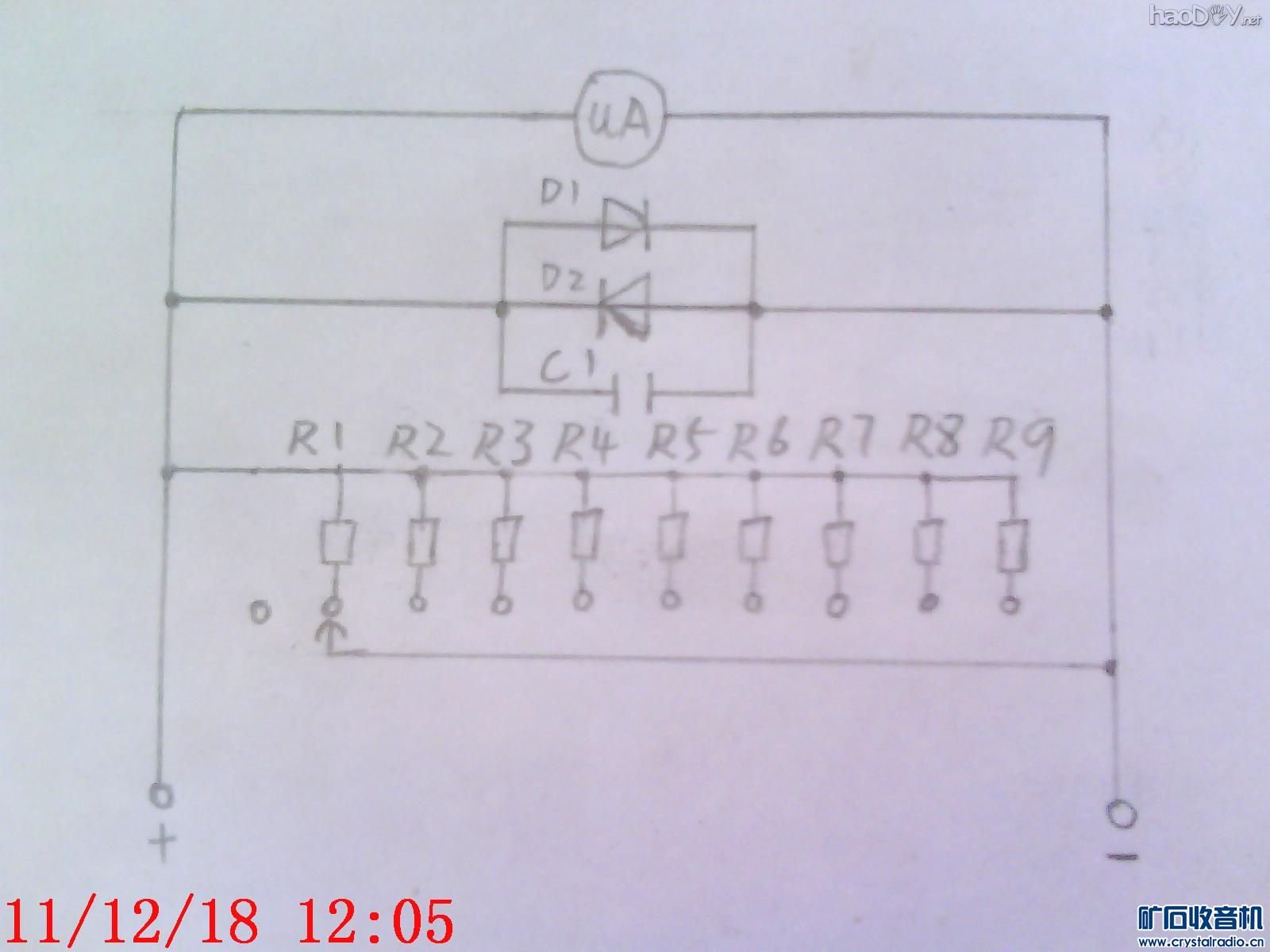

下边继续上图,先上个电路图吧,大家看了别笑我啊,也就和指针万用表的电流档差不多。一看就明白了,
diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。

2011-12-18 12:13:51 上传
下载附件 (96.73 KB)

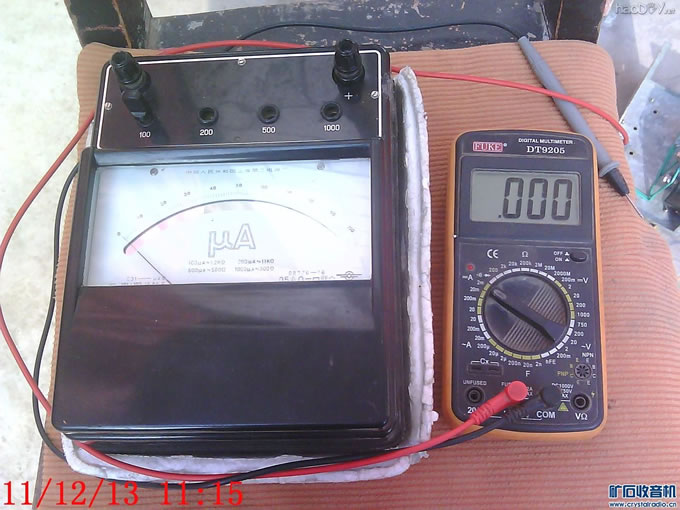

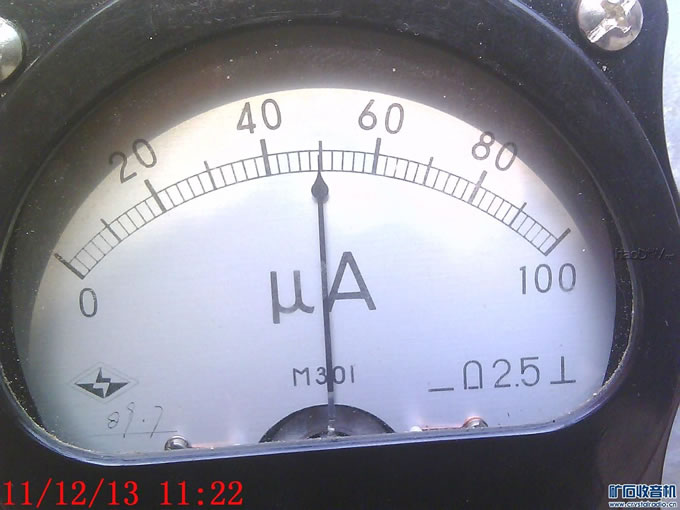

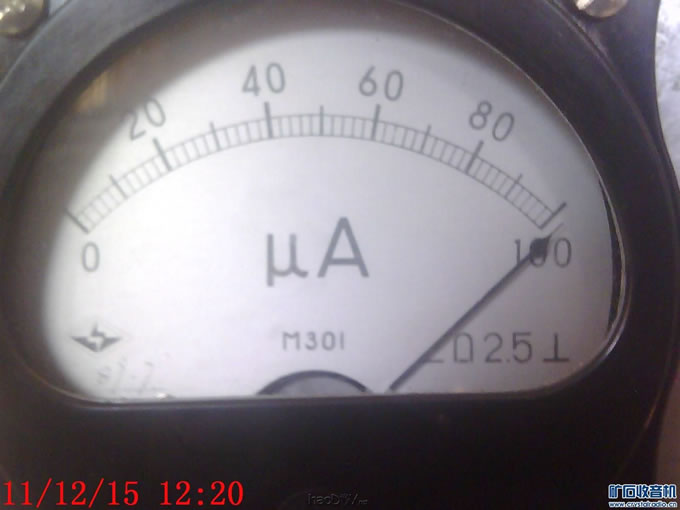

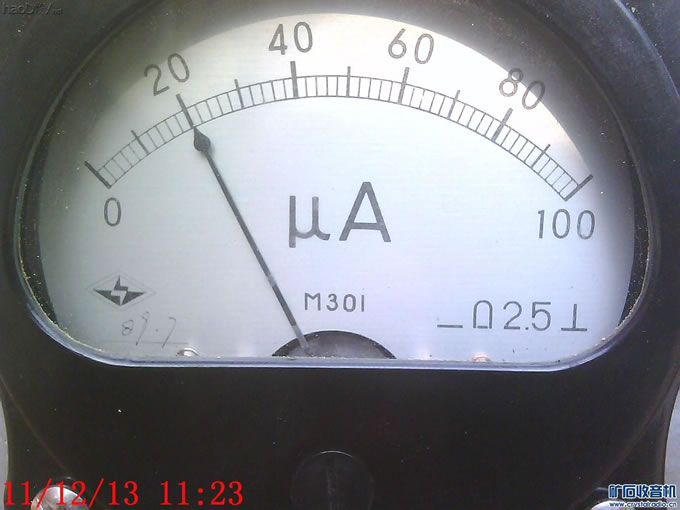

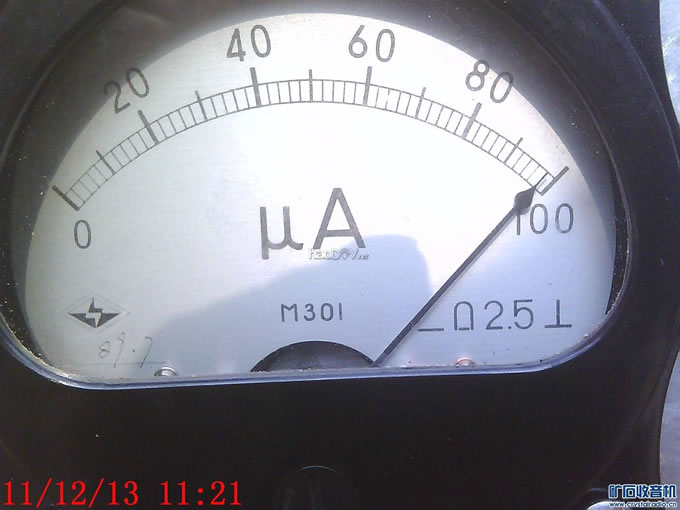

再上个毫安档的测试图,让大家看看精度怎么样,前边说了,光外表好看没用,得实用。

diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。


那电路图上的元件:D1和D2是从万用表里拆出的IN4007,C1也是拆出的瓷片电容,容量为475P,下边那一排的电阻,空点是100uA量程,不接,R1---R9分别是200,500,1000uA和2,5,10,50,100,200mA量程的分流电阻,阻值分别是:R1是1.1K欧,R2是220欧,R3是110欧,R4是55欧,R5是22欧,R6是11欧,R7是2.2欧,R8是1.1欧,R9是0.55欧。表头内阻是1.1K欧。(以上数据是我用35元的数字表测得,仅供参考,实际阻值得自己去调)

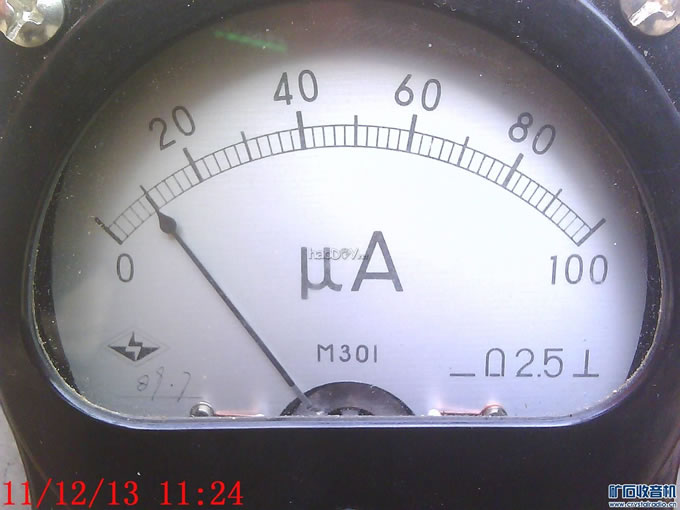

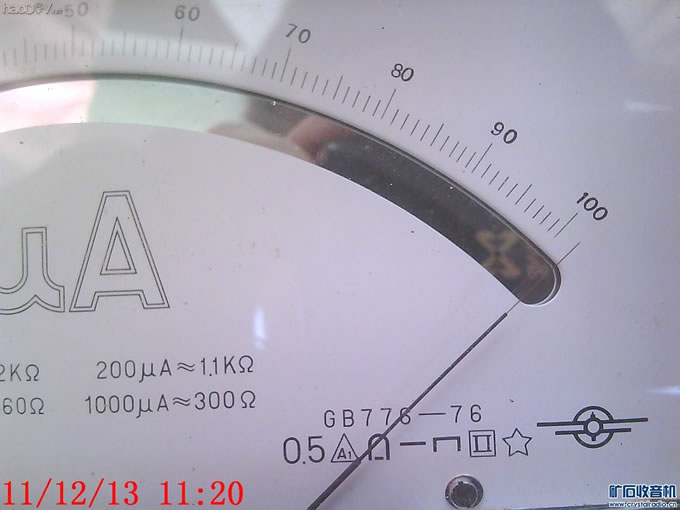

下边再上个毫安档的测试结果吧,毫安档测试稍有偏差,怎么也调不到“刀刀压线”的程度,diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。
2011-12-18 13:04:21 上传
下载附件 (115.04 KB)
1mA量程
