diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。(2)

时间:2013-03-23 09:37来源:www.crystalradio.cn 作者:天空之城 点击:

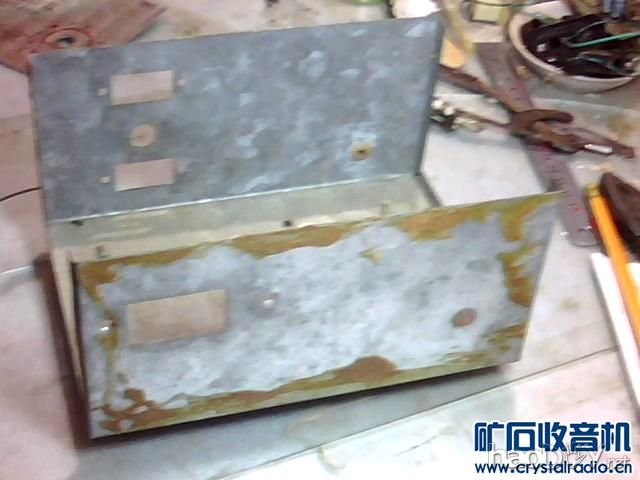

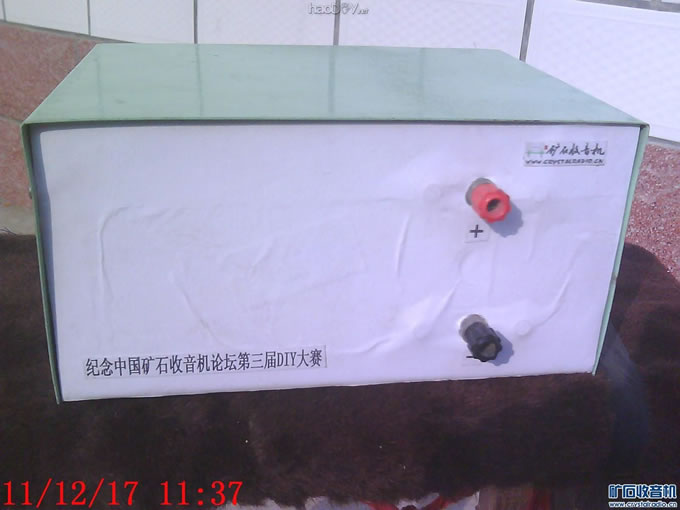

外壳1.jpg (42.22 KB, 下载次数: 7) 然后再绕电阻,微安档用的是碳膜电阻,毫安档用的是自己绕的线绕电阻,其中,100和200毫安的电阻是用0.21mm的漆包线绕制,2.5.10.50毫安是用0.12MM的线绕制的,根据查询得知,0.
diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。






diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。


然后再绕电阻,微安档用的是碳膜电阻,毫安档用的是自己绕的线绕电阻,其中,100和200毫安的电阻是用0.21mm的漆包线绕制,2.5.10.50毫安是用0.12MM的线绕制的,根据查询得知,0.21mm的漆包线的电阻是:0.4935欧(20°的环境下),0.12mm的漆包线的阻值是:1.511欧(20°的环境下)diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。

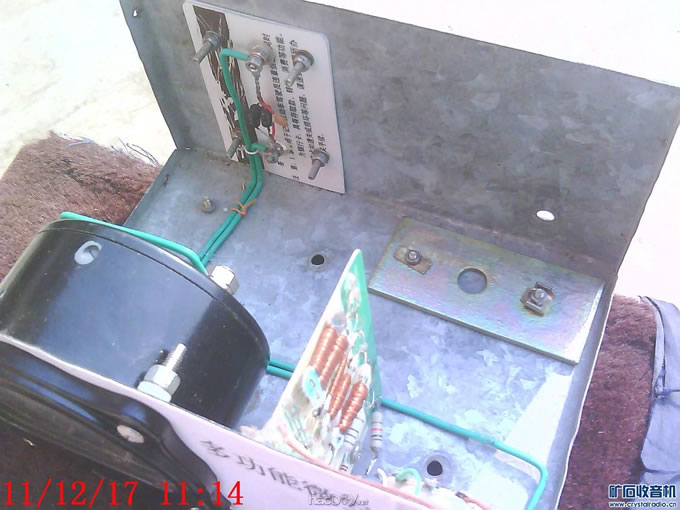

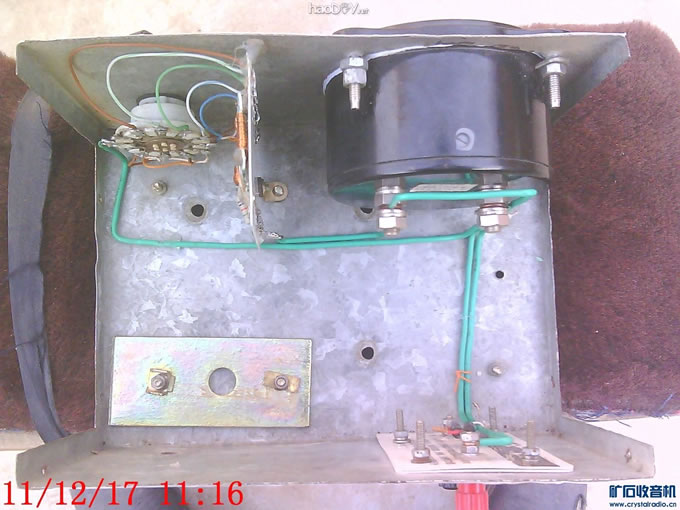

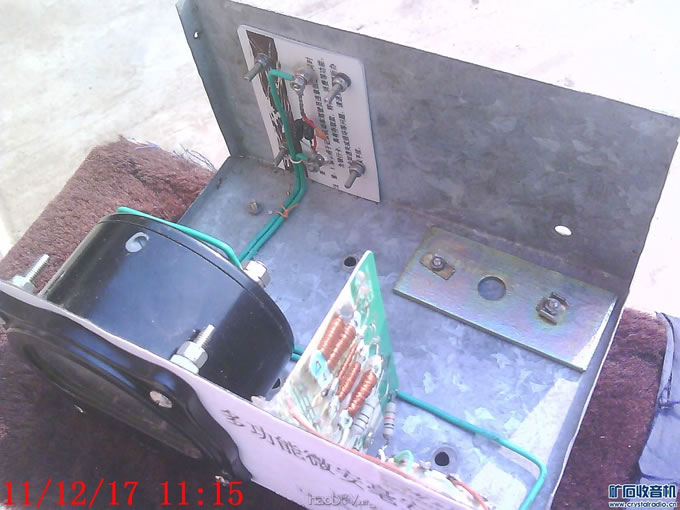

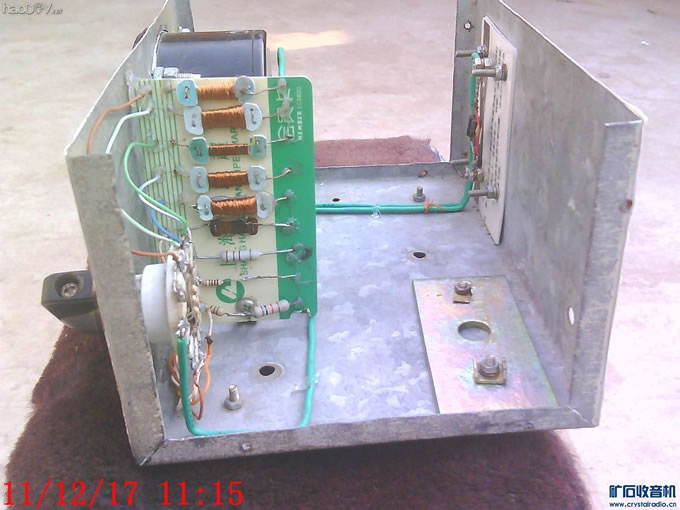

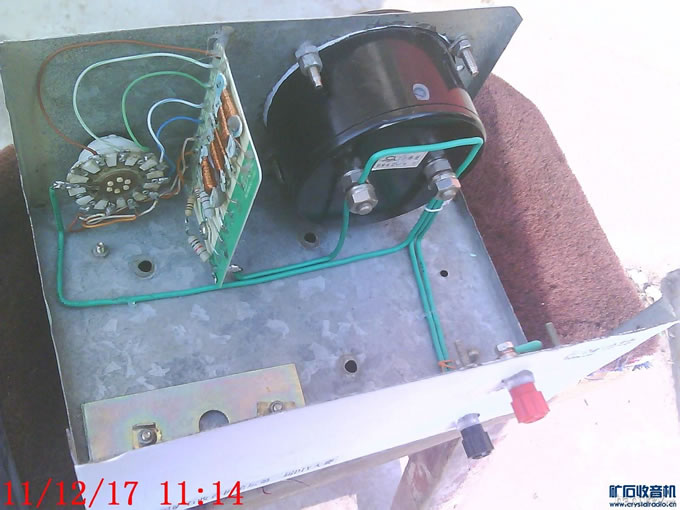

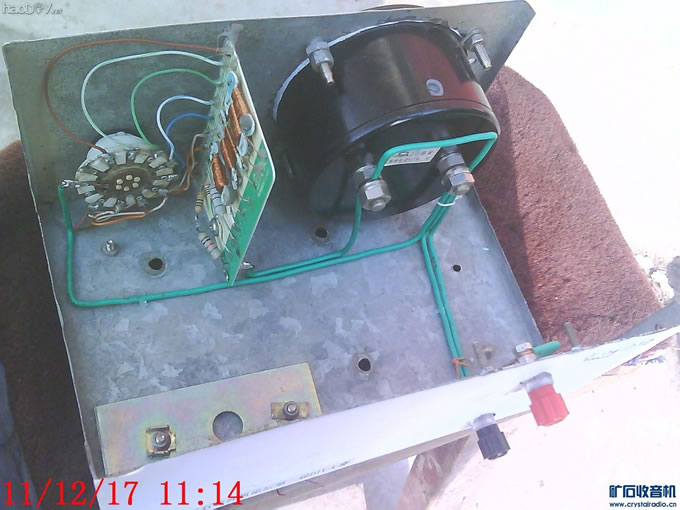

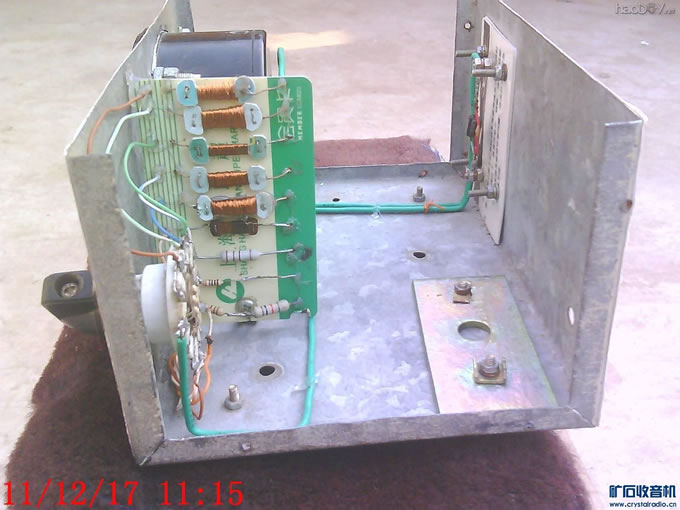

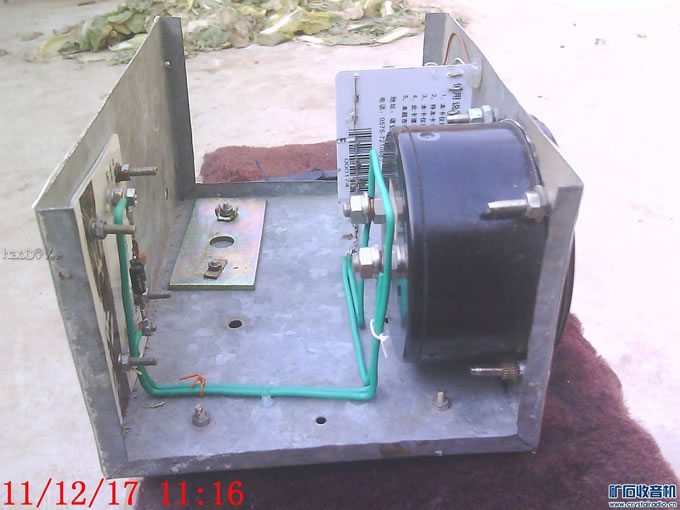

然后就是自己焊电阻,连线,联线是用0.7平方的独股铜线。下边看看我装好表头和连线的内部图。为了让大家看清,我上图有点多啊。 diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。

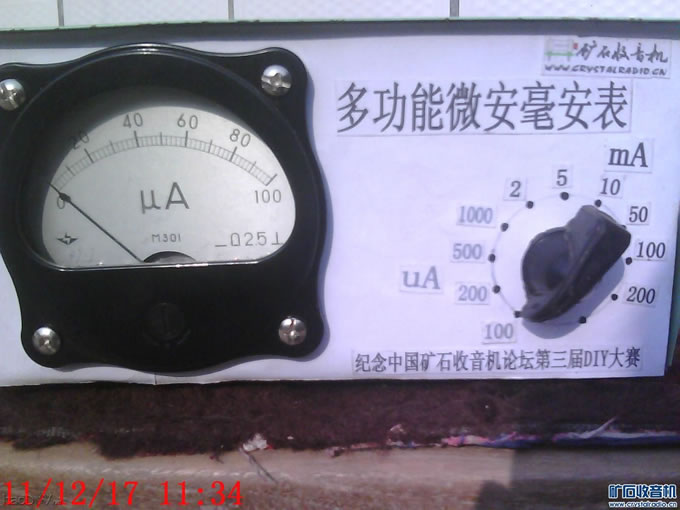

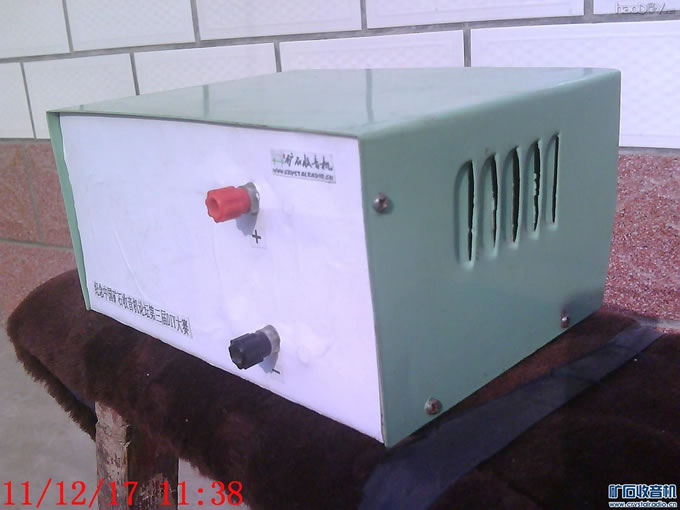

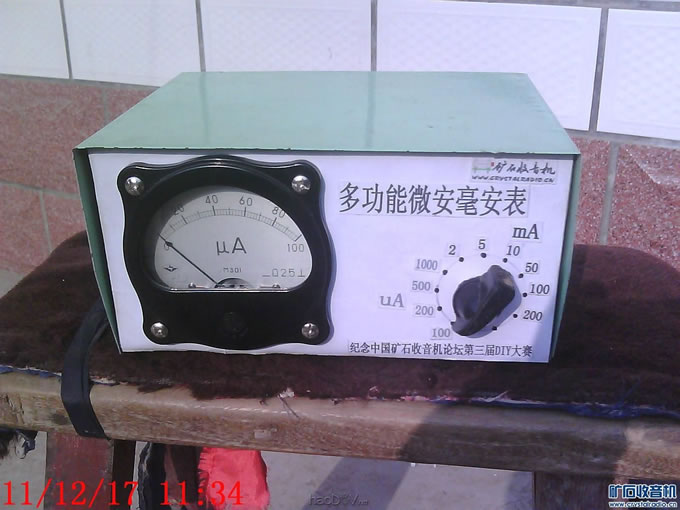

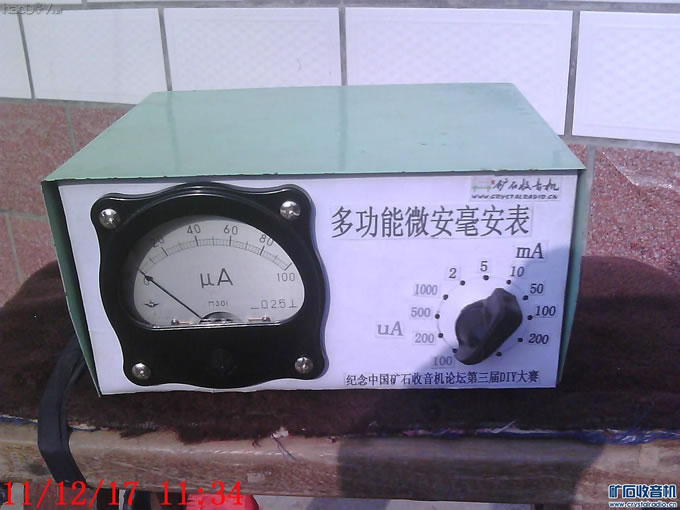

接着就是“穿衣服”了,总不能一直裸着让大家看吧,把设计好的字去打印店打印,然后用剪刀剪下贴在上边。这是贴好面板的外观图, diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。diy制作一台可以测试矿石机信号电流大小的多功能微安毫安表。 (责任编辑:admin)
