我们平常看到的一样平常测电笔，行使时有必然的要求，手要打仗笔尾金属部门。让笔尖金属体与电线打仗，电畅通过人体流入大地才气使测电笔中氖管发出很薄弱的光，行使起来不利便。

　　这里向各人先容一种很怪异的电笔，制作也很轻易。电路图见图2-3-1，图2-3-2是电路板，按照通电导线周围存在着50HZ的交换电场，用感到片P将电场信号吸取下来，经三极管T1、T2、T3构成的复合管放大，驱动T4使发光二极管D2发鲜明示出来。与传统测电笔对比，新奇测电笔更安详，不需直接与电线打仗。操作这一点，可以知道埋在墙内电线（电线表面没有铁管作屏蔽层的）走向。还能用它来鉴别电热毯中电热丝在哪儿折断等。

认一认

名称

电路标记

实物图

备注

电阻

可变电阻

二极管

有正、负极性

三极管

三根引线有极性不能交流

发 光二极管

引线有正负极性

干电池

　　测一测

　　1．测电阻（R），要领见图2-3-3。万用表置Ω档×100处，调零。读数约220Ω。

　　2．测可变电阻（W），要领见图2-3-4。万用表置×1K档，调零，表棒接W的1、3端时，约51K。表棒接1、2端或2、3端，用小旋凿逐步旋转W的动片，指针应在0～51K之间逐步变革。

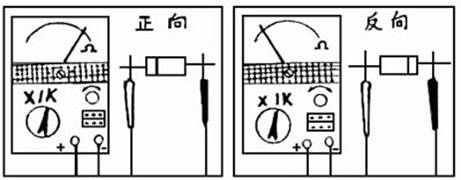

　　3．测二极管（D1），要领见图2-3-5。正向电阻约几百Ω，反向电阻很大。

测发光二极管（D2），要领见图2-3-6。正向电阻值较小，反向电阻值极大。

图　2-3-5

　　4．测三极管（T1、T2、T3、T4），要领见图2-3-7。本小制浸染的三极管均为NPN型，正确选择好量程（NPN档）后，将三极管的ｅ、b、ｃ别离插入万用表的NPN档中e、b、c三个小孔中。读数应大于50。
