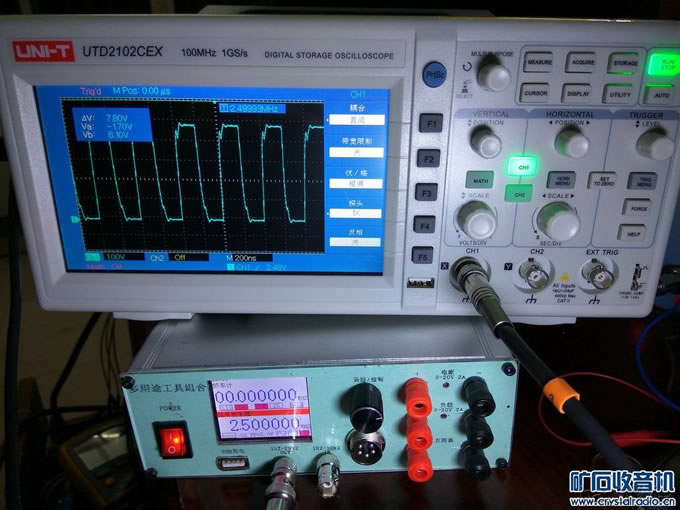

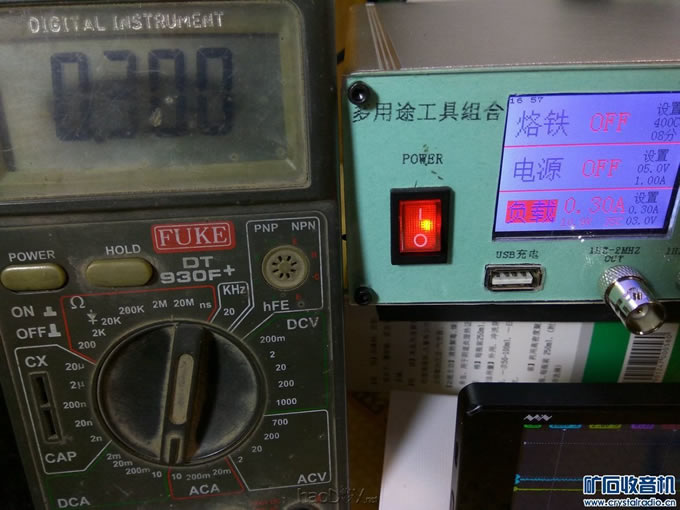

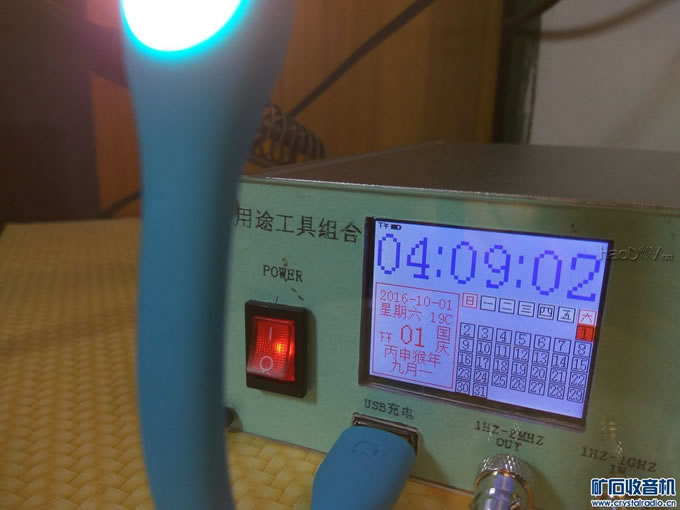

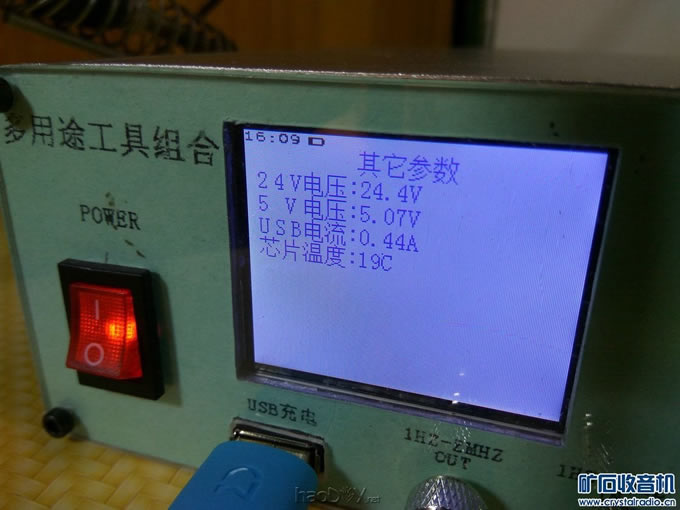

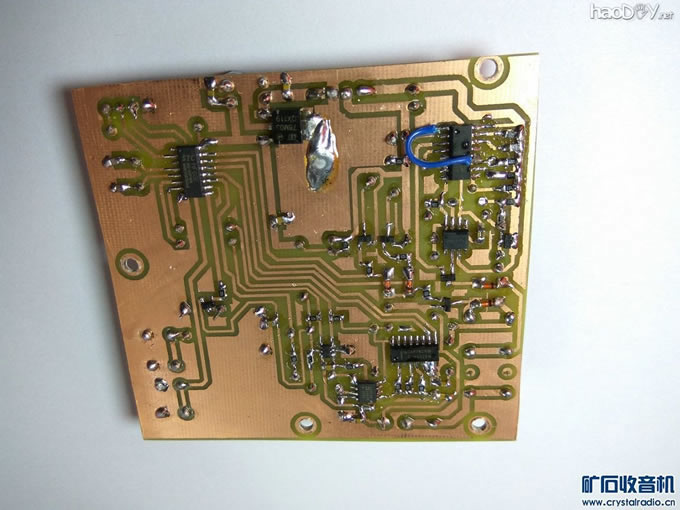

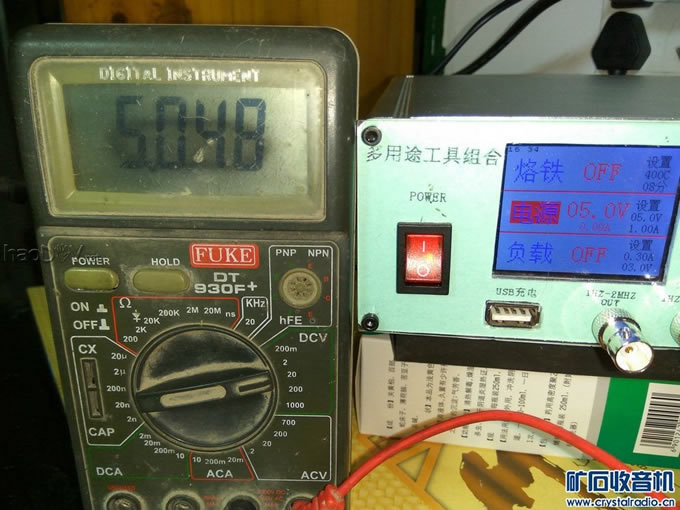

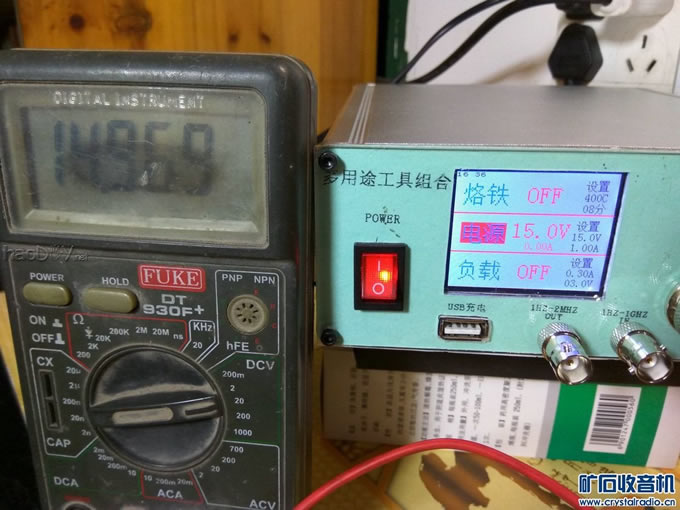

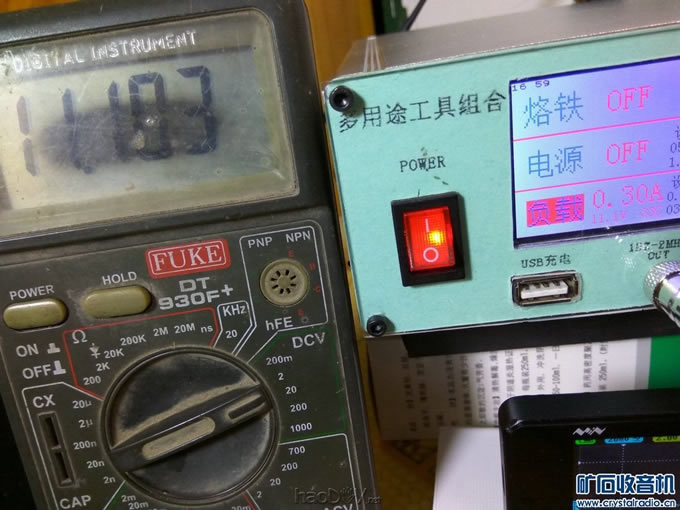

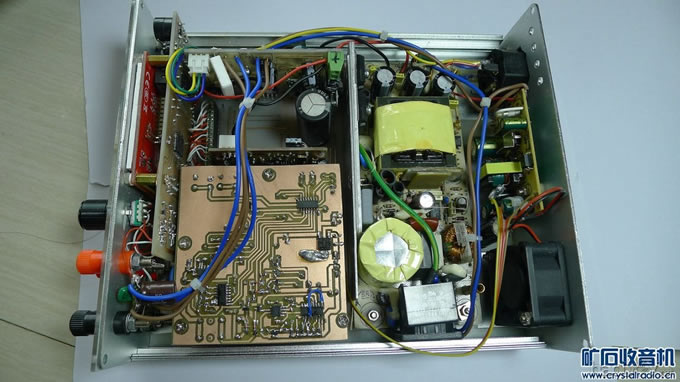

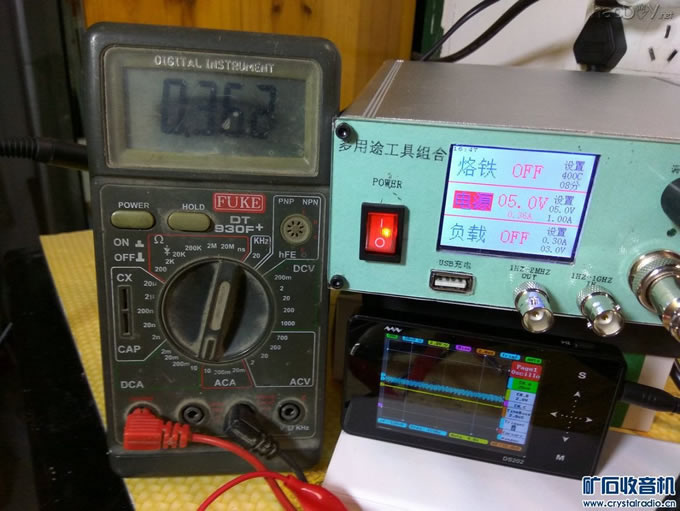

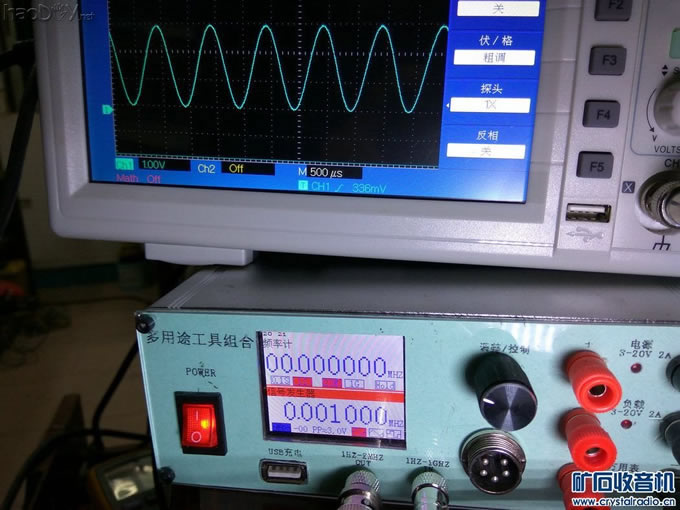

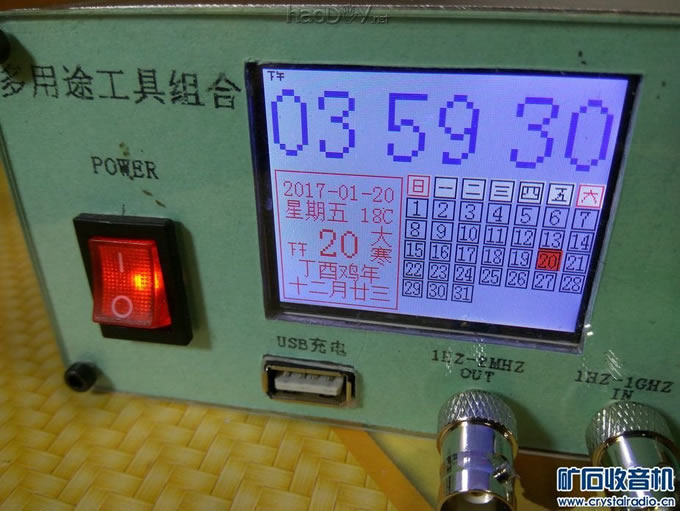

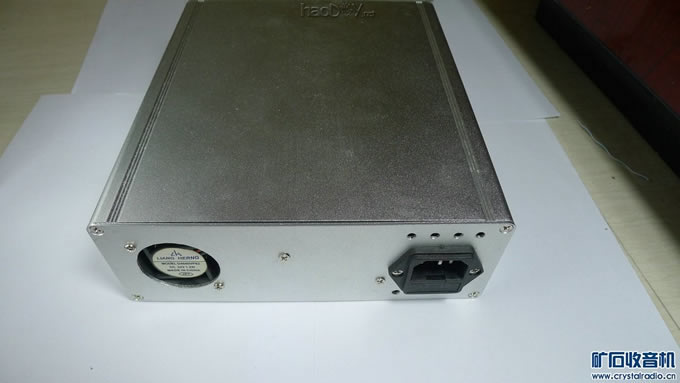

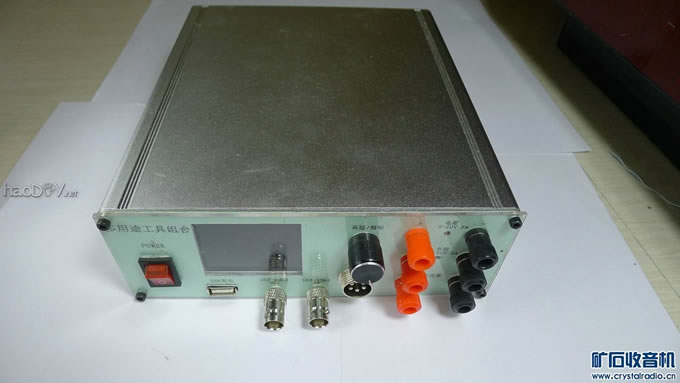

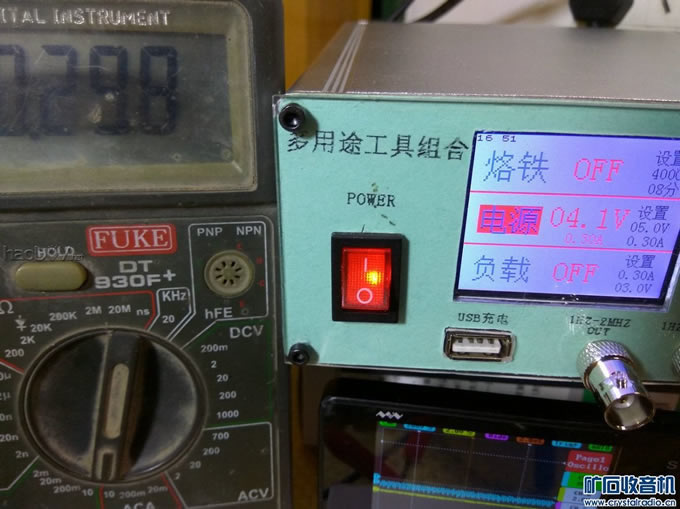

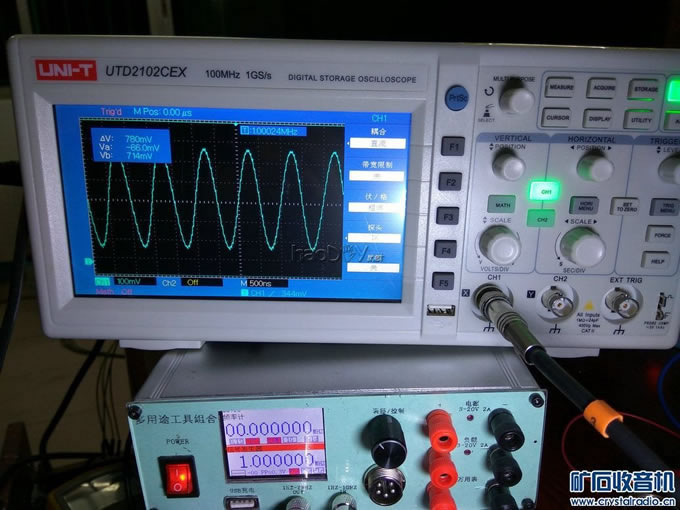

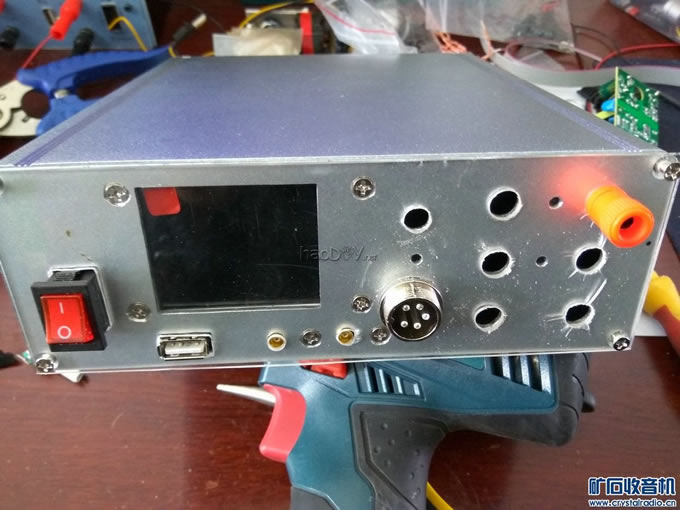

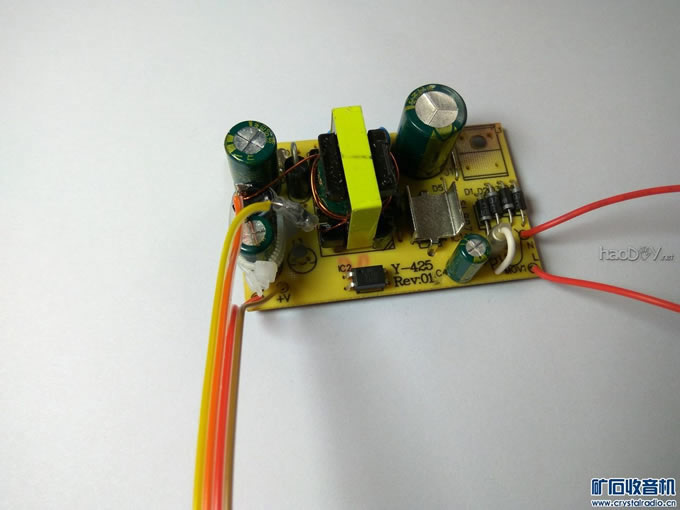

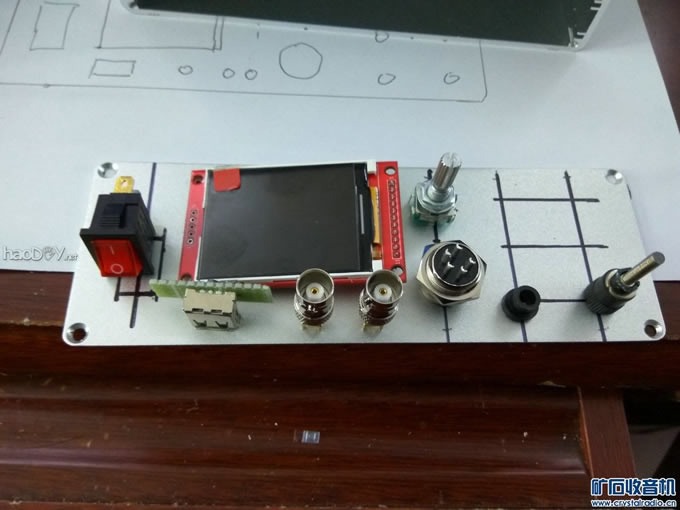

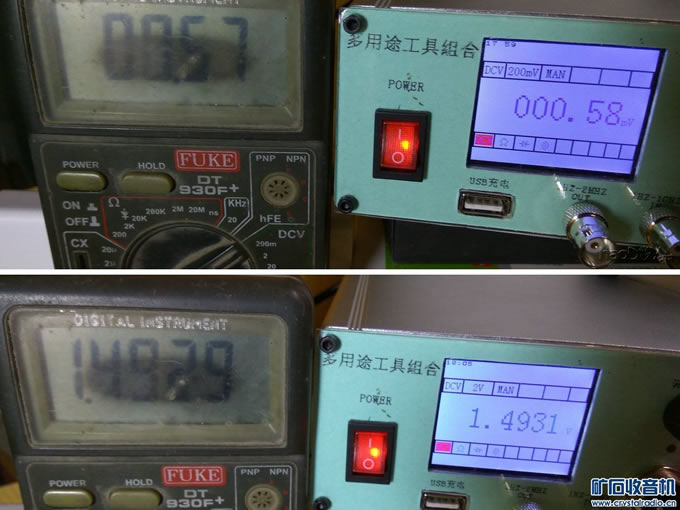

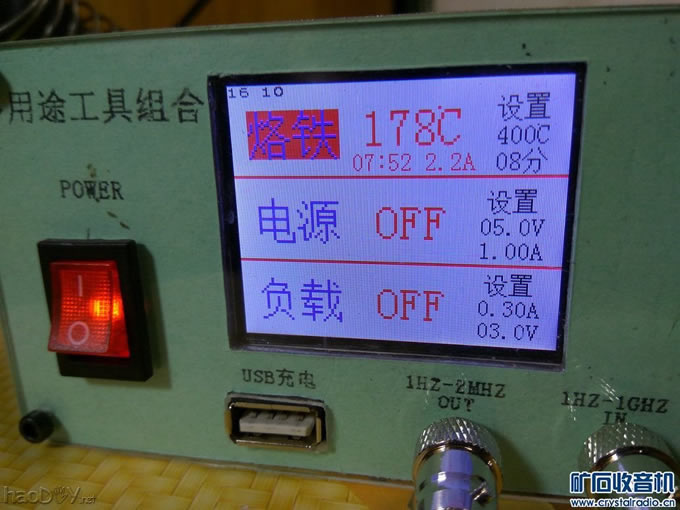

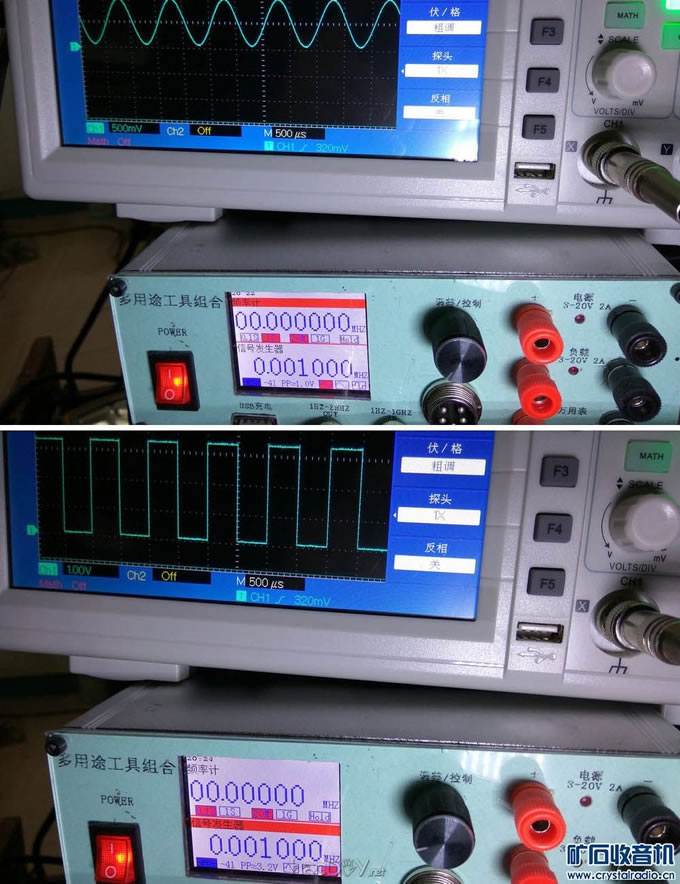

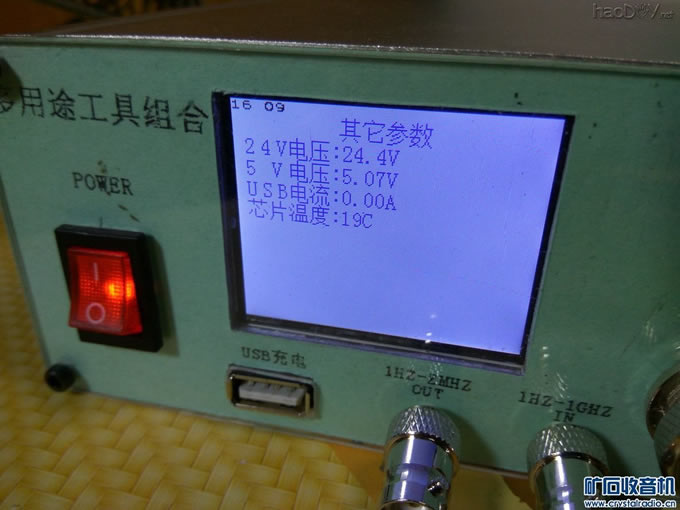

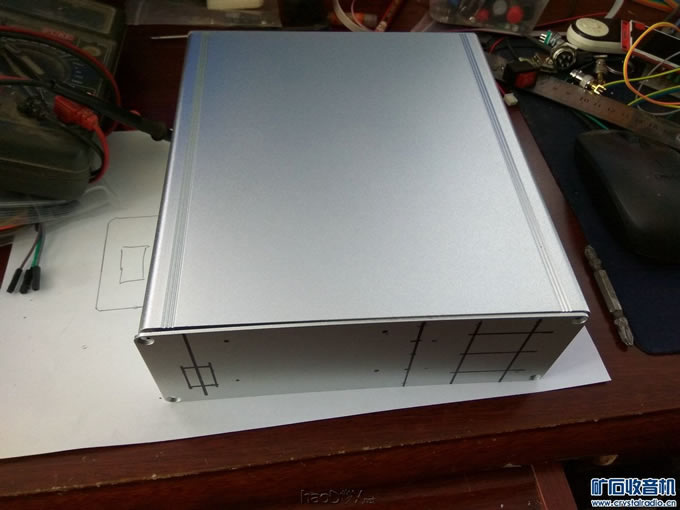

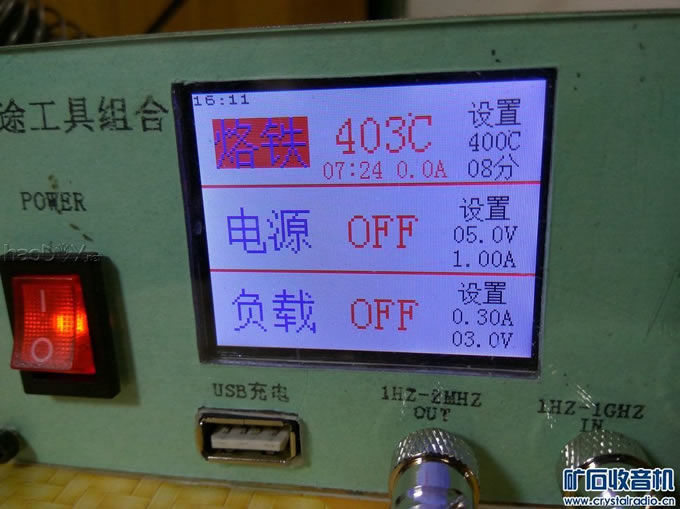

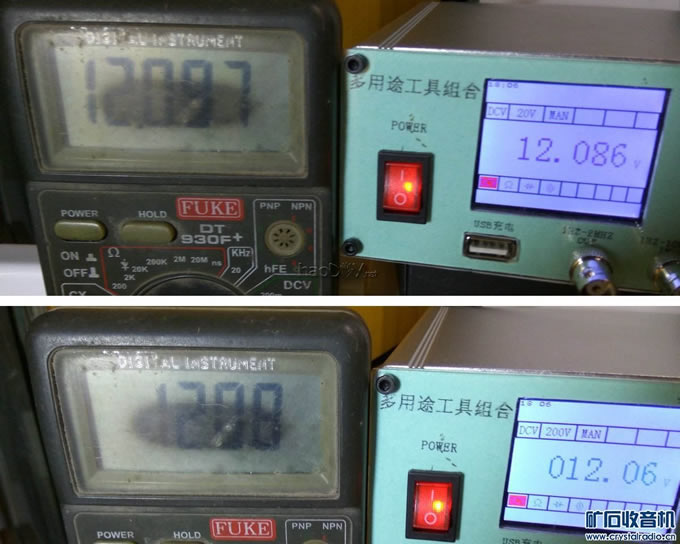

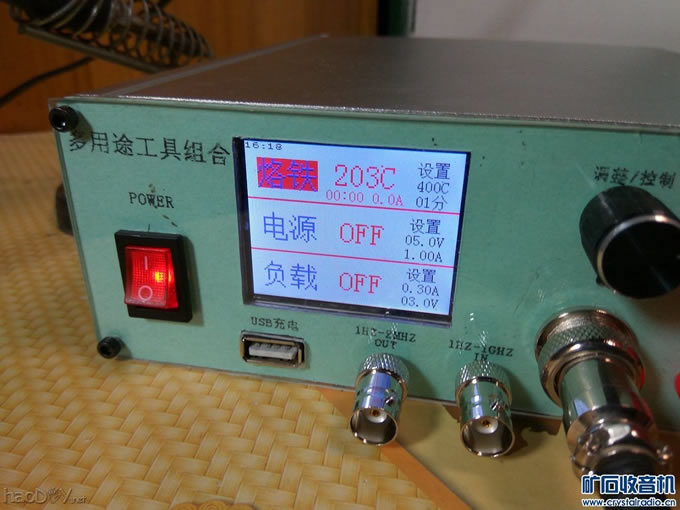

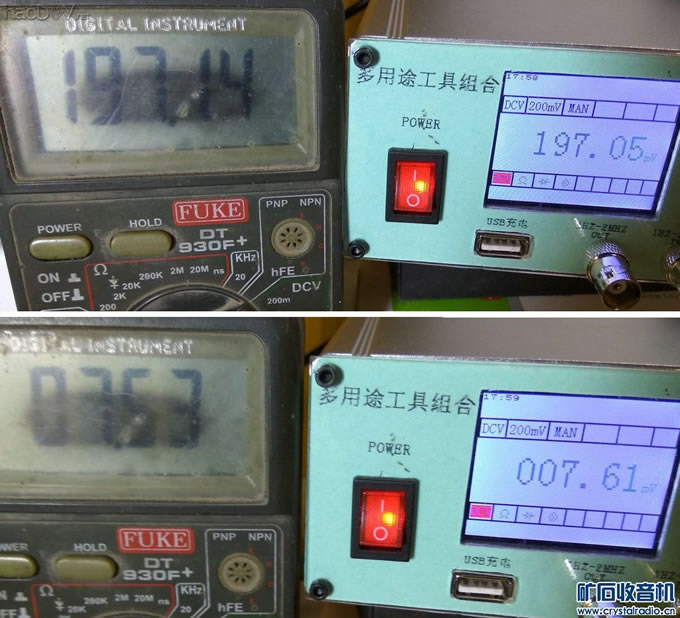

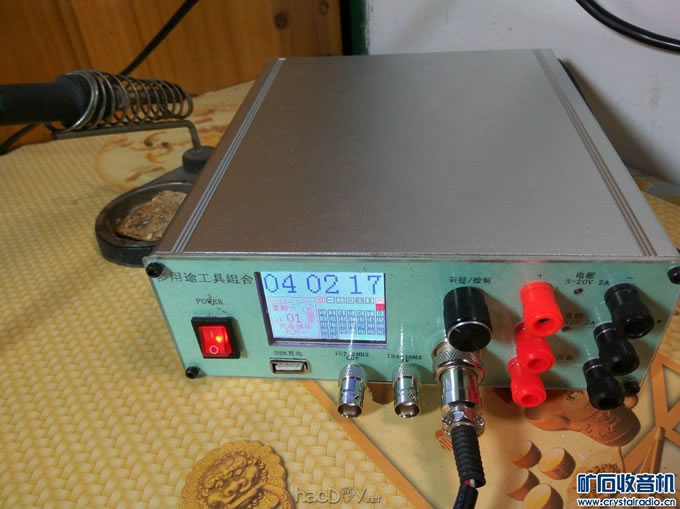

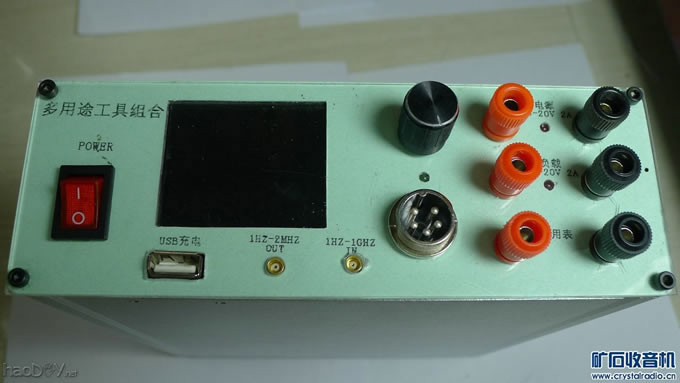

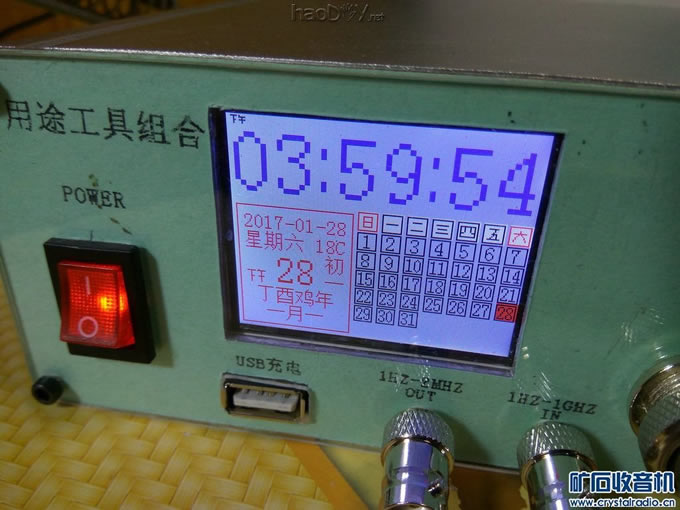

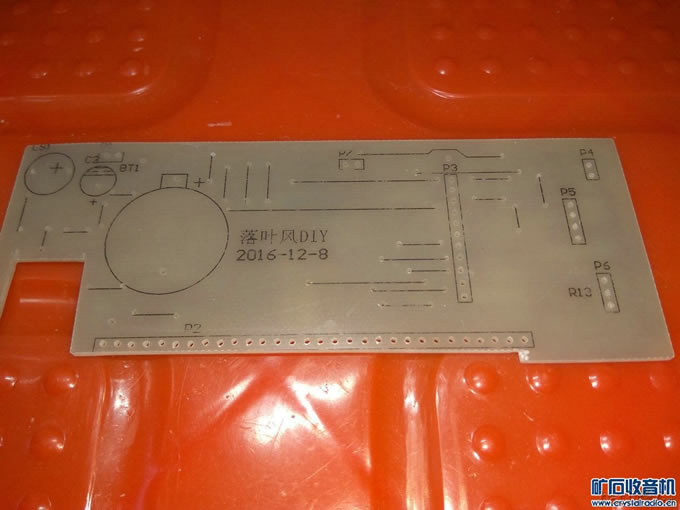

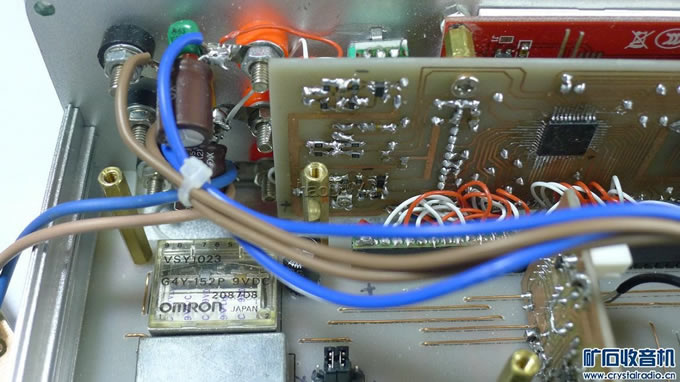

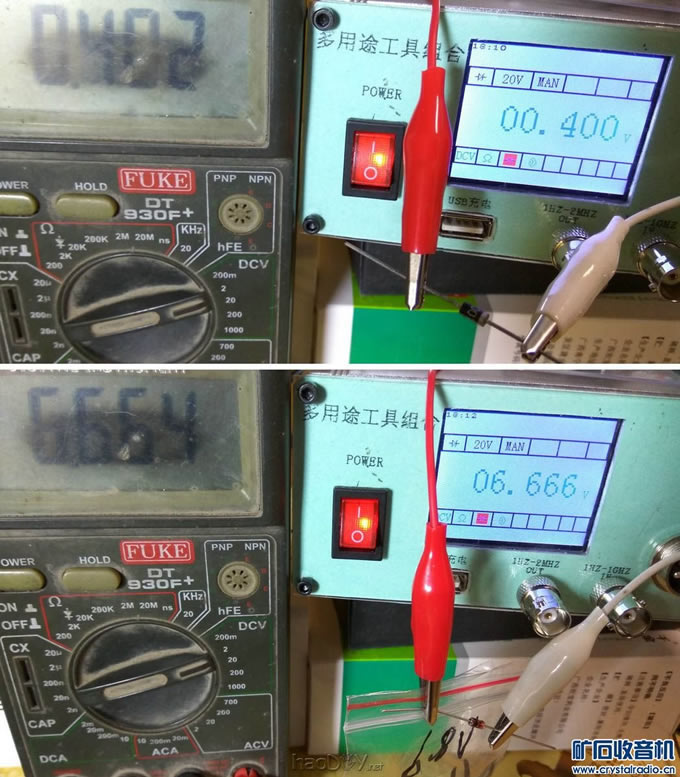

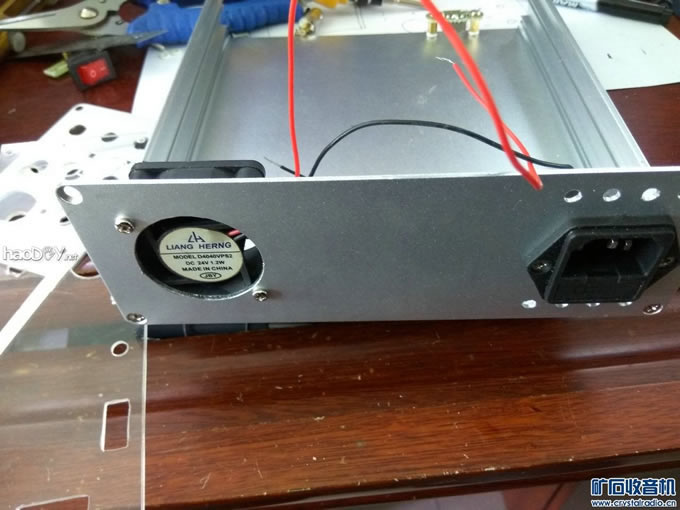

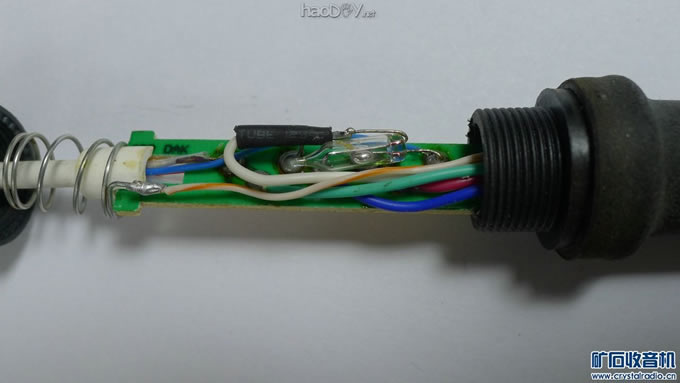

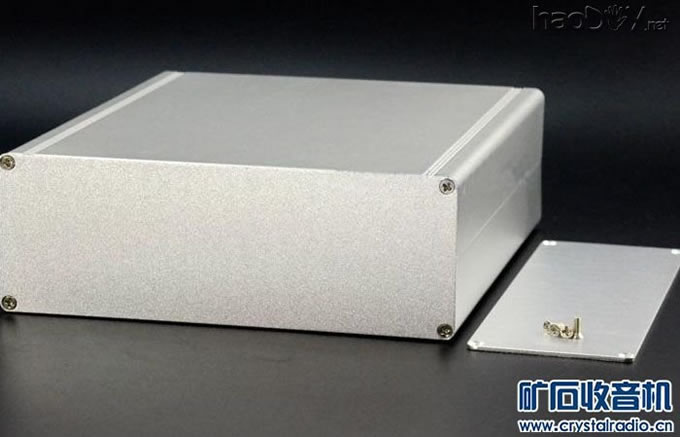

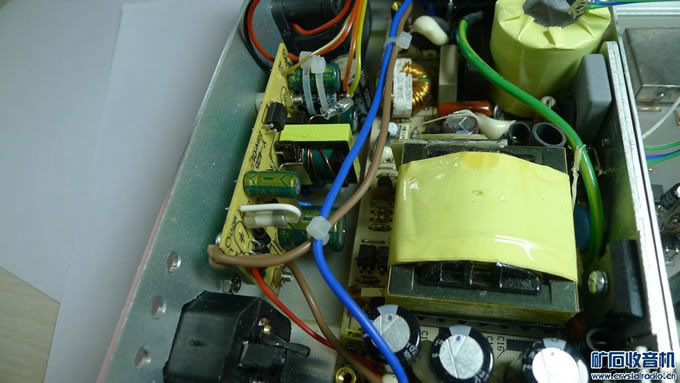

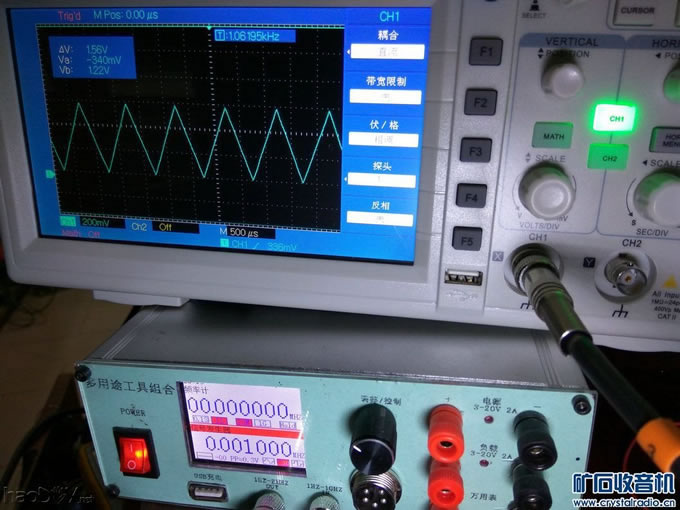

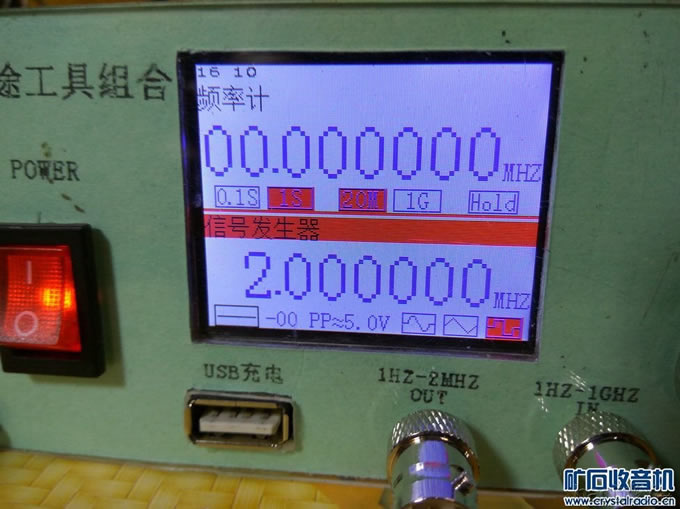

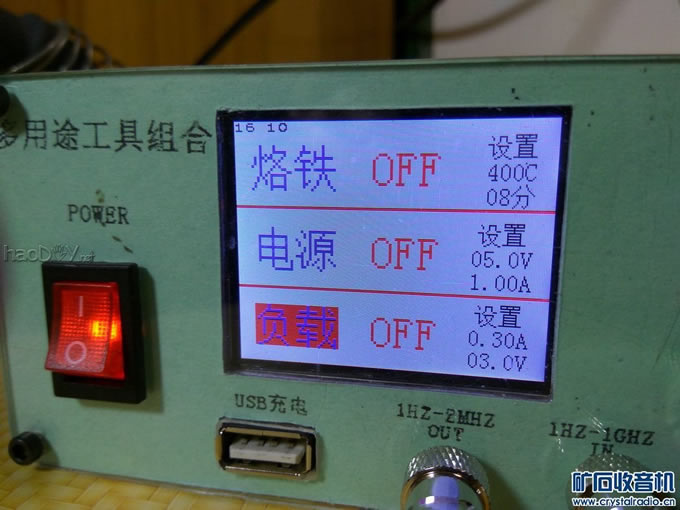

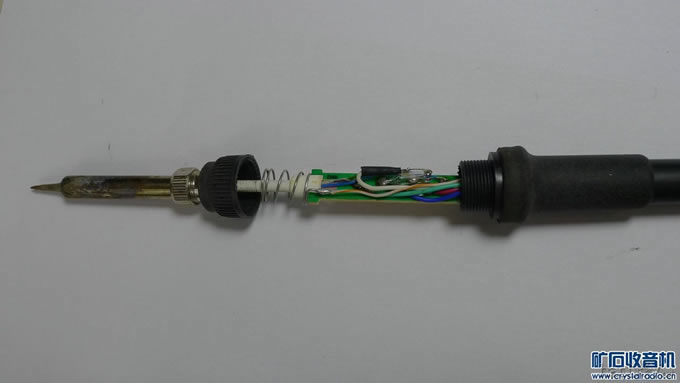

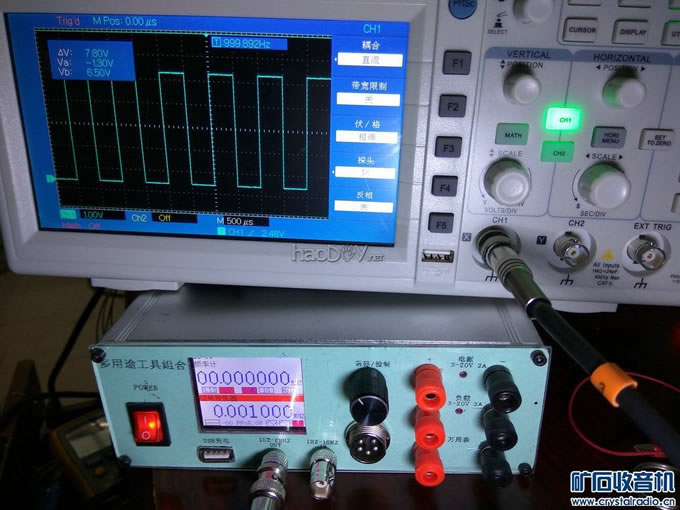

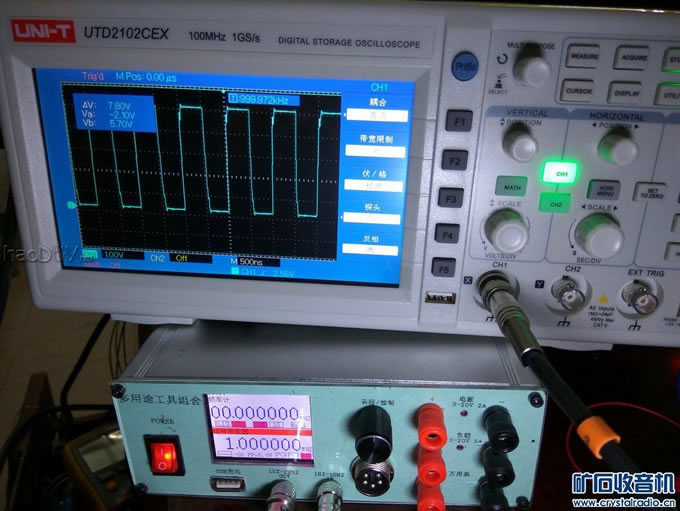

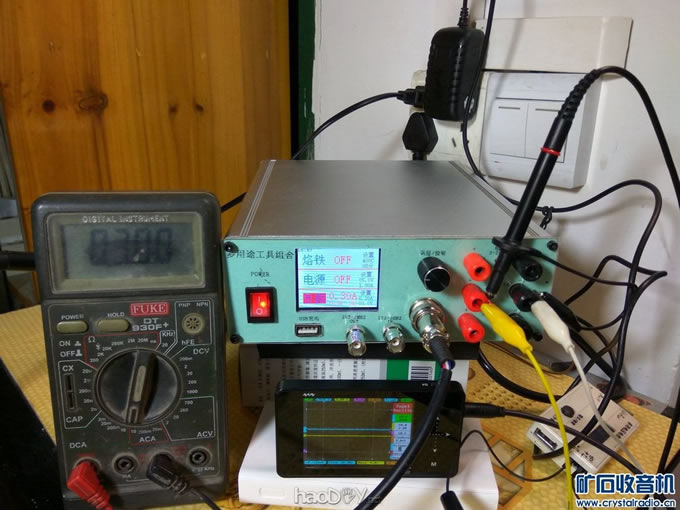

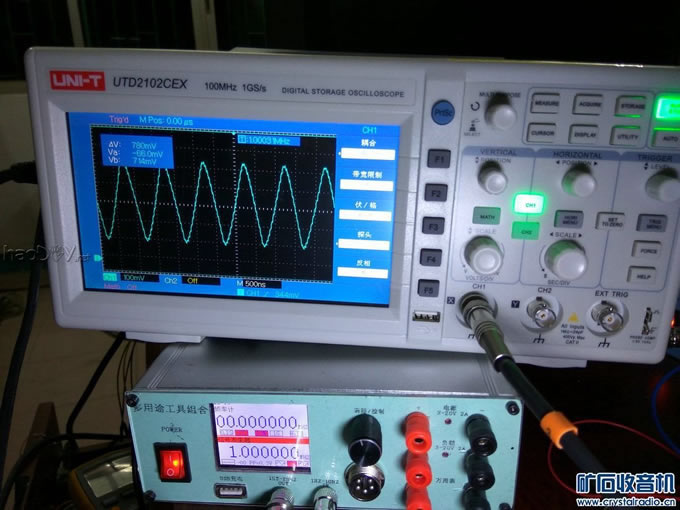

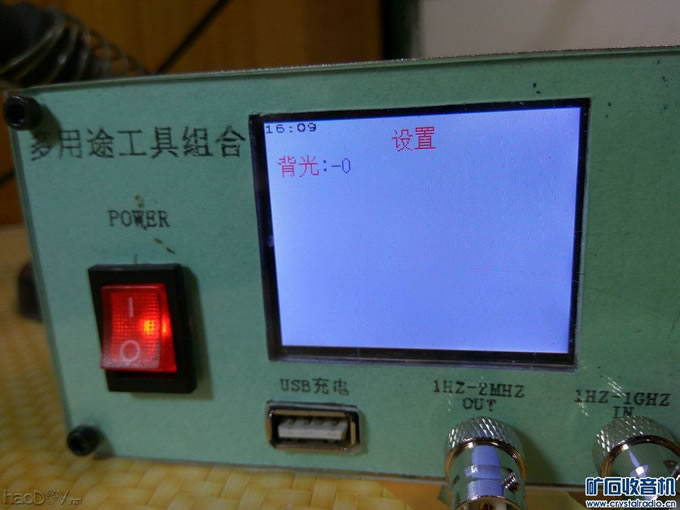

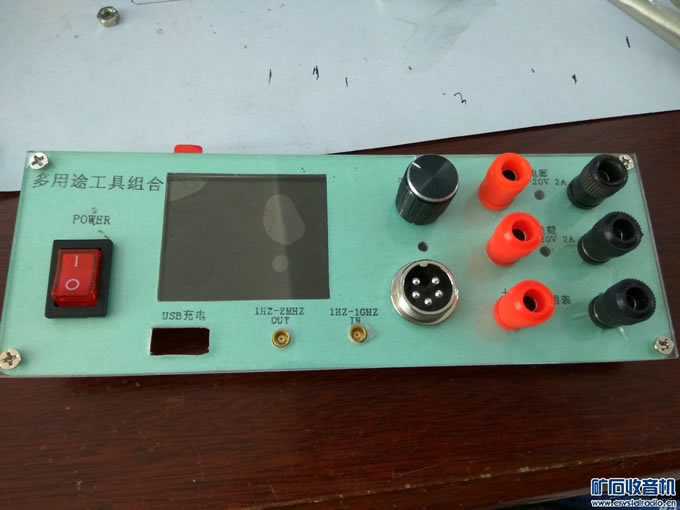

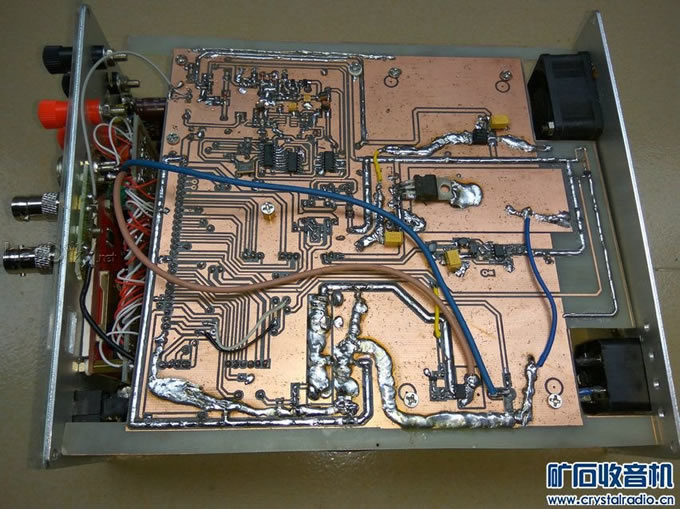

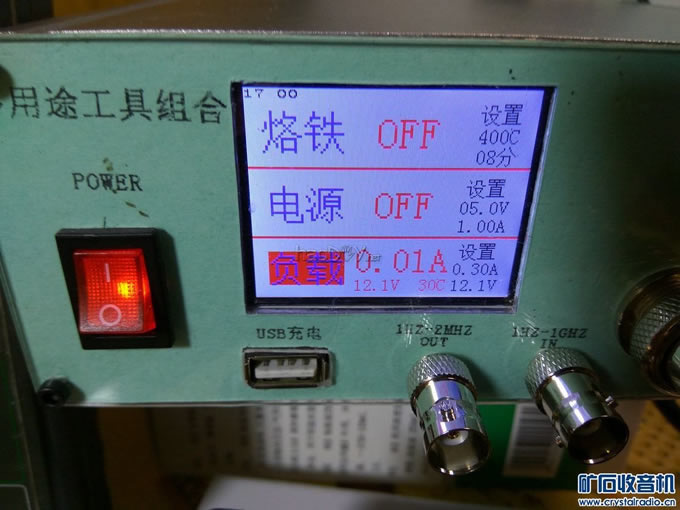

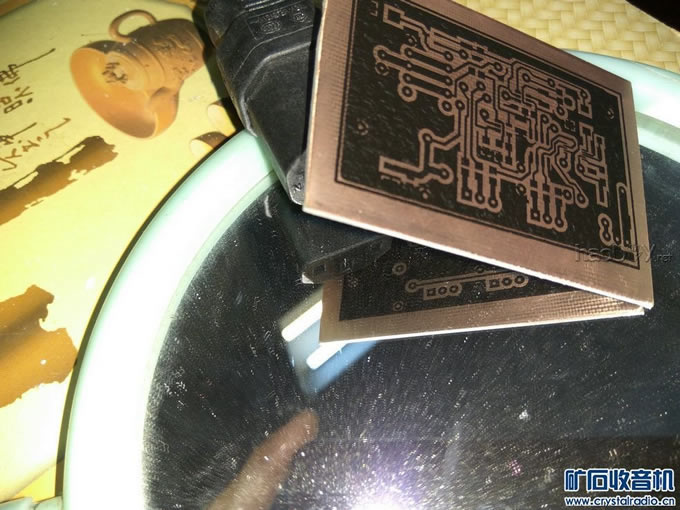

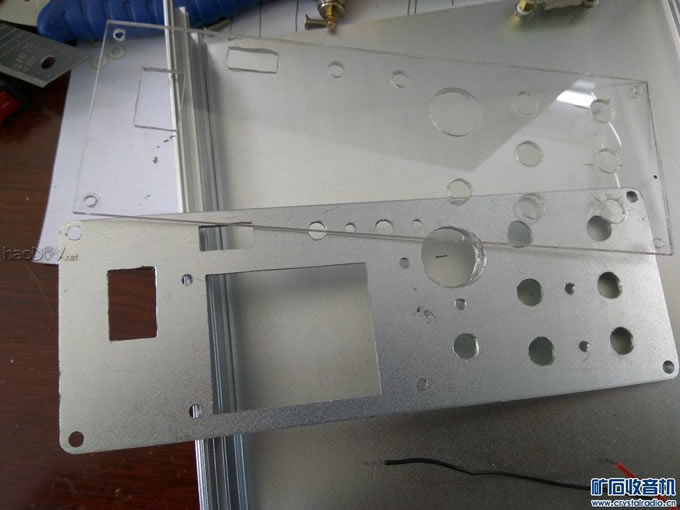

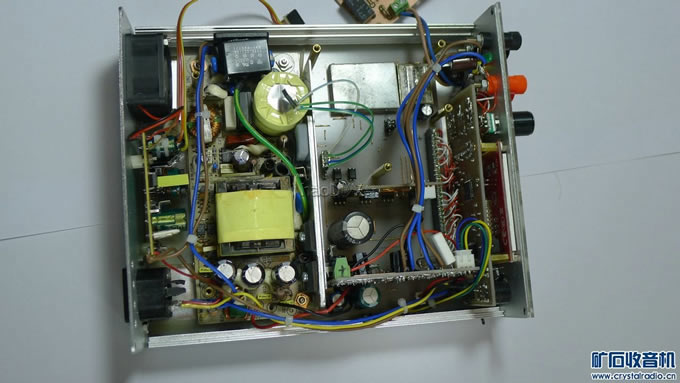

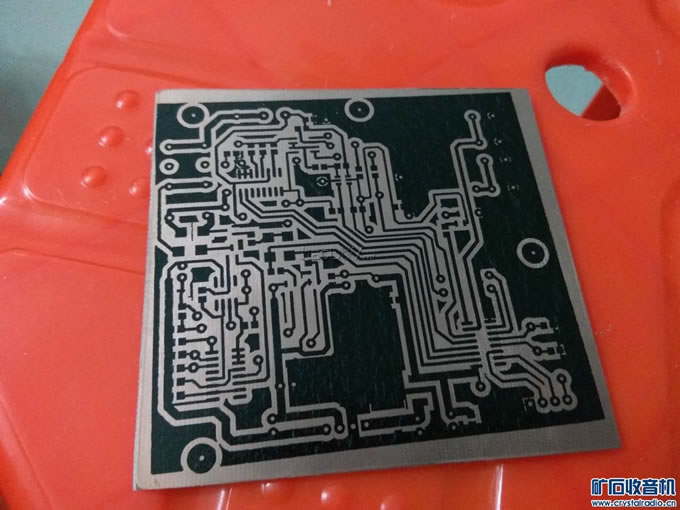

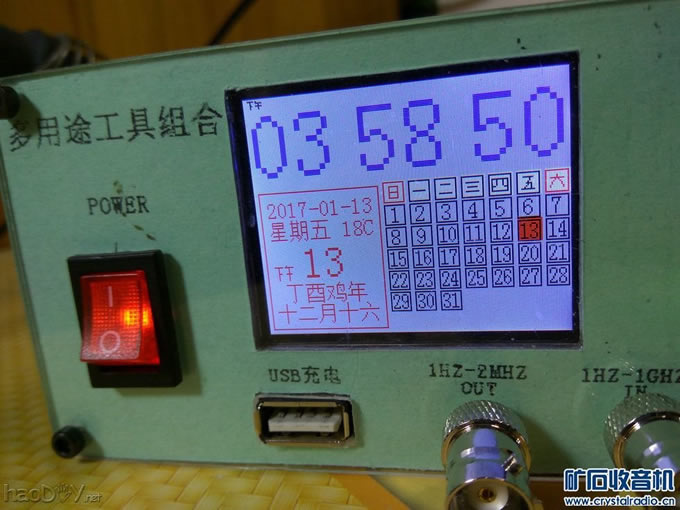

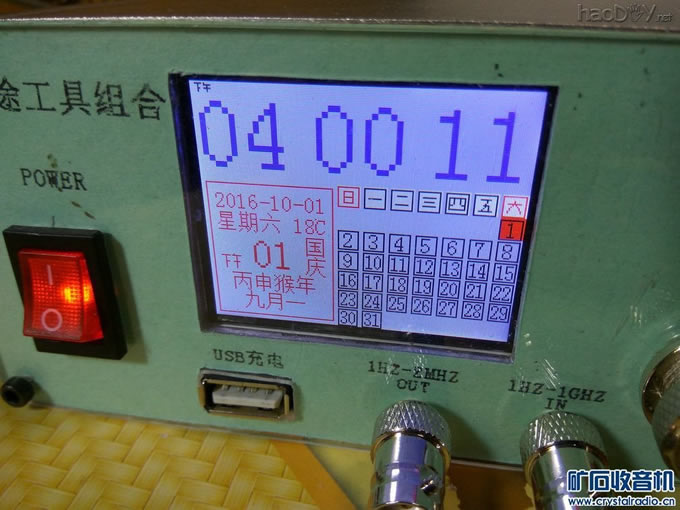

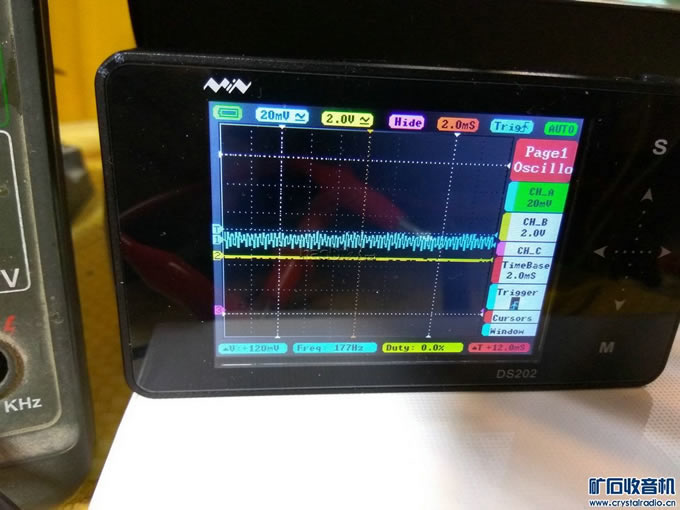

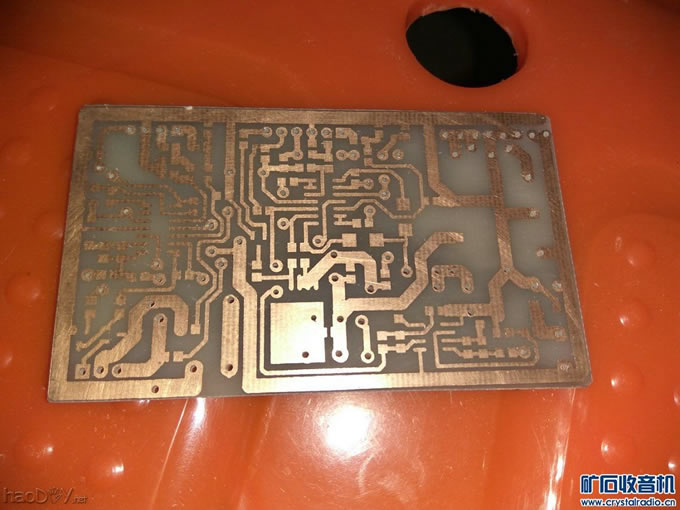

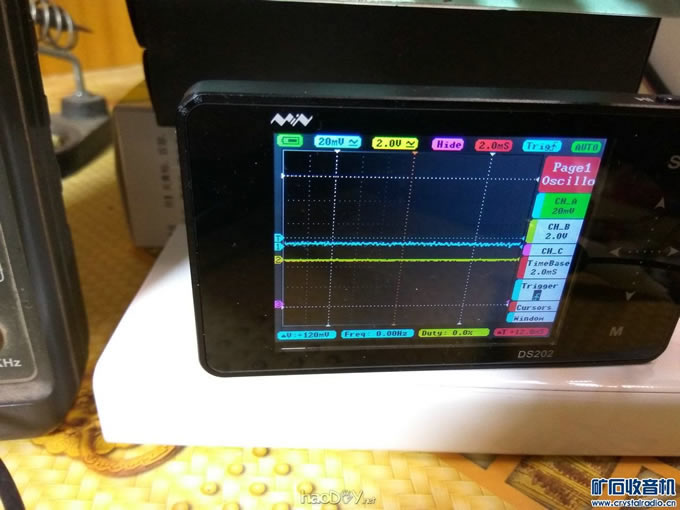

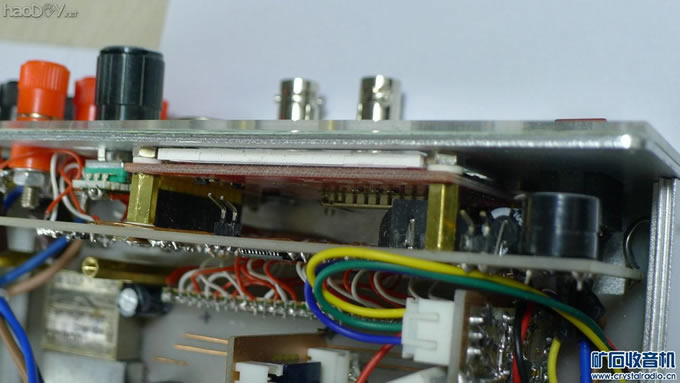

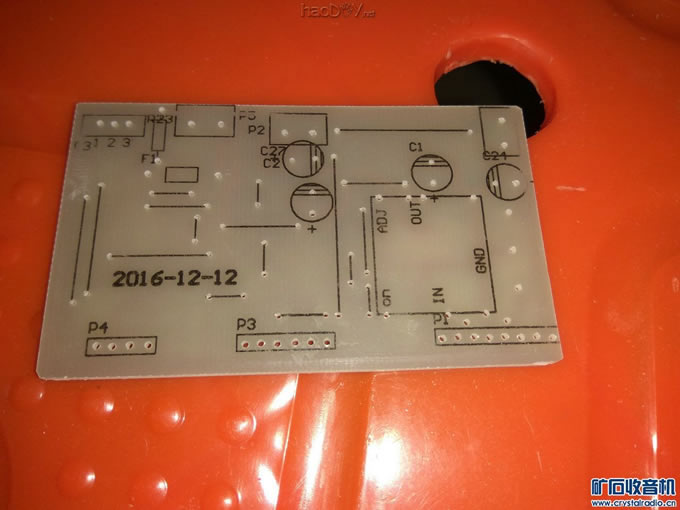

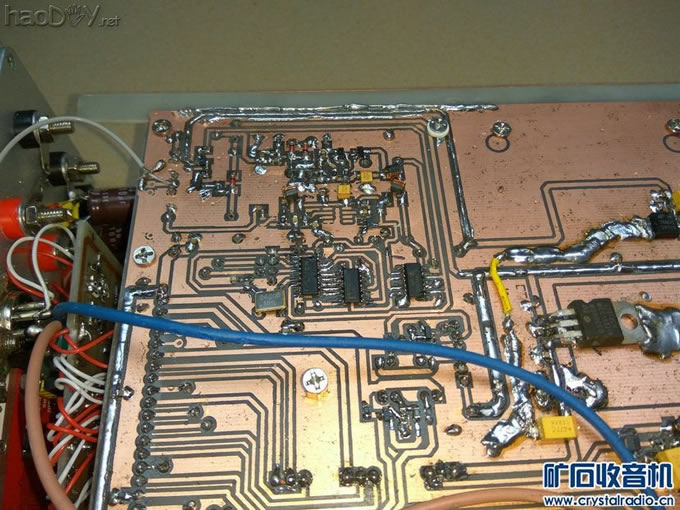

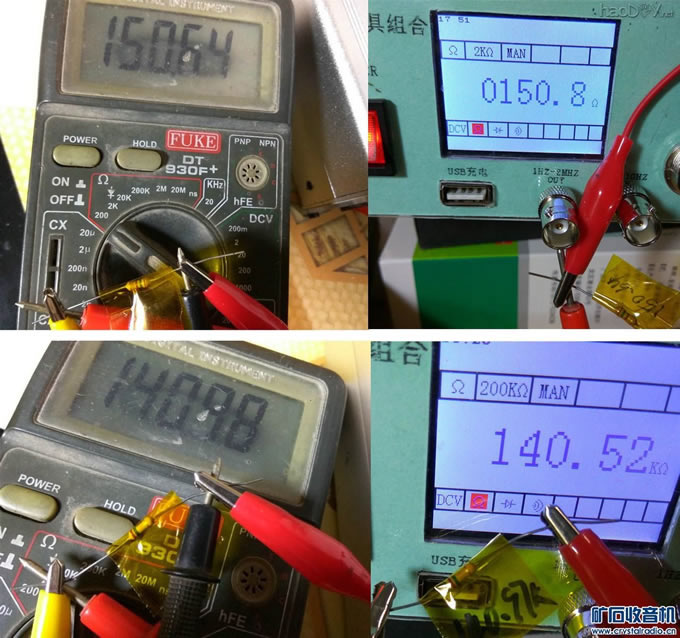

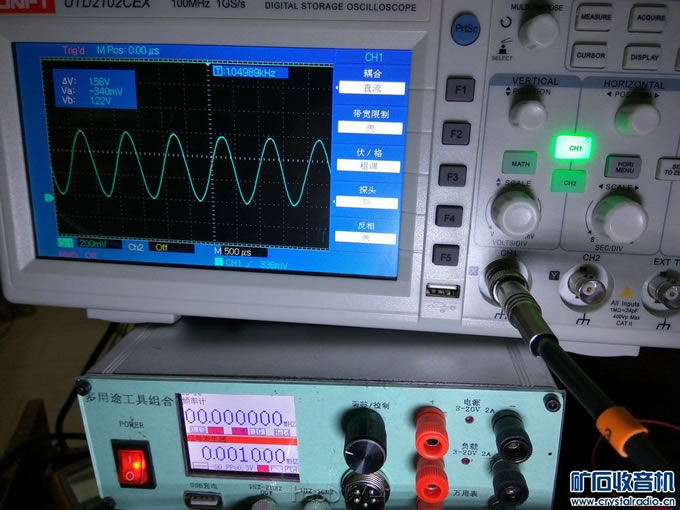

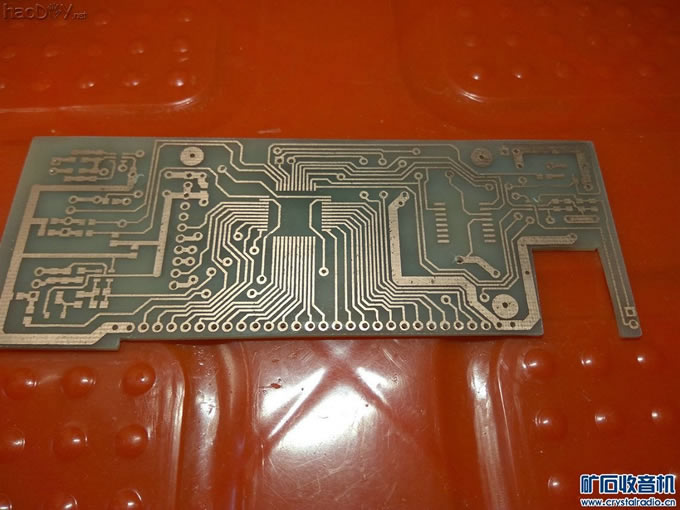

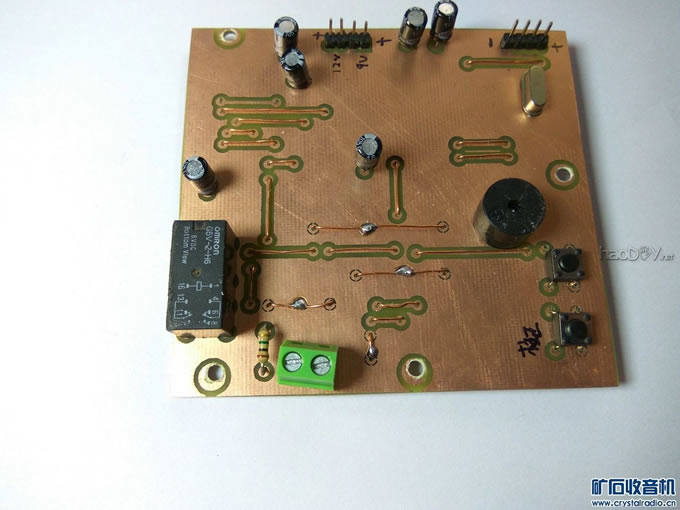

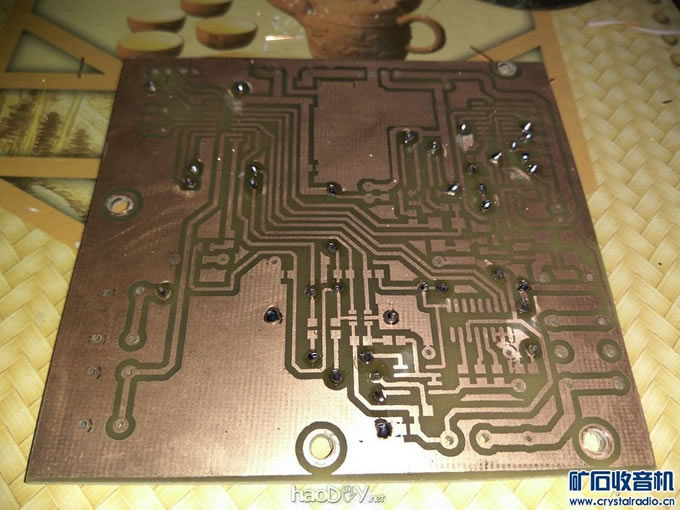

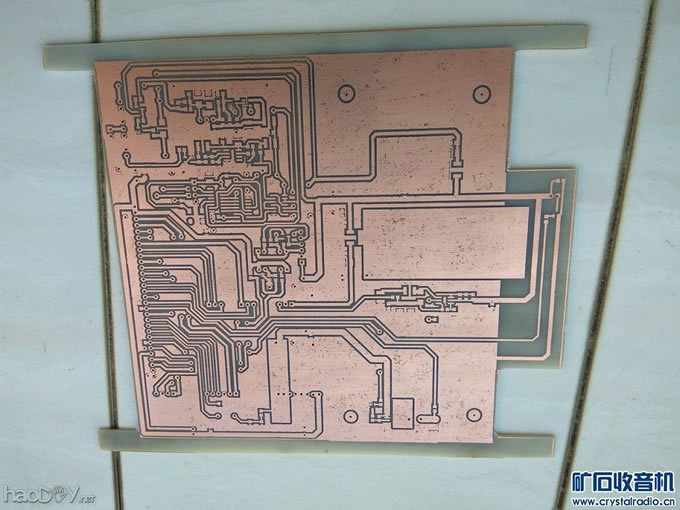

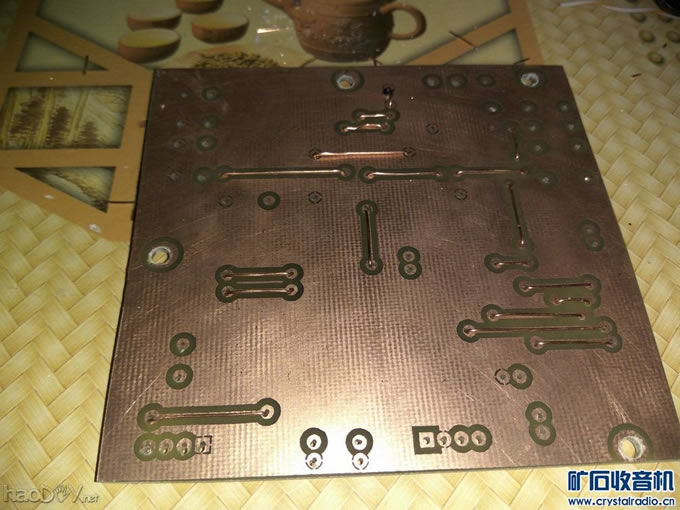

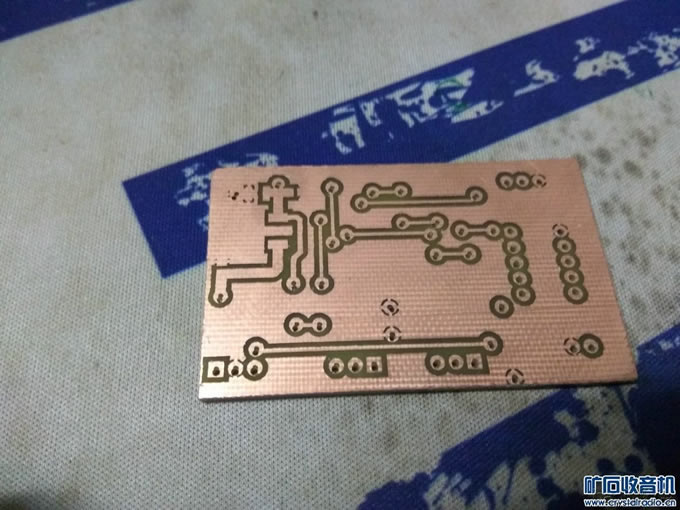

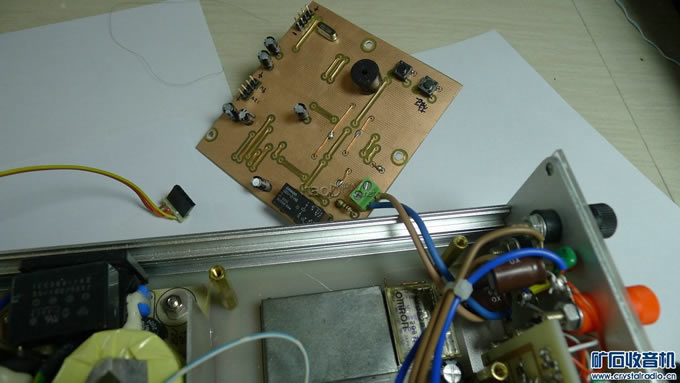

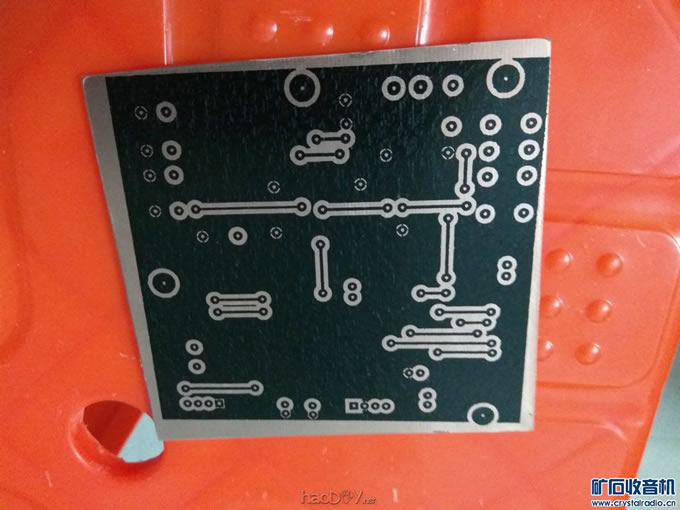

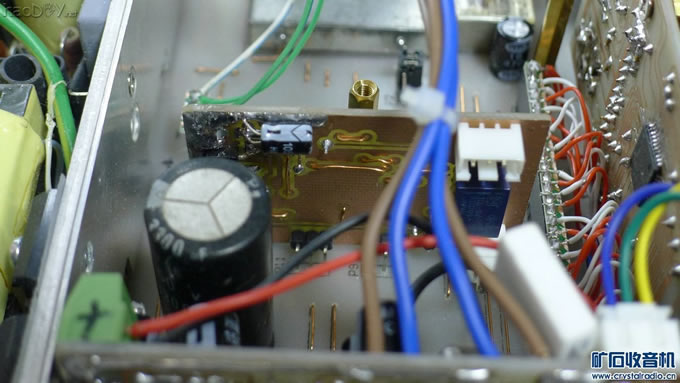

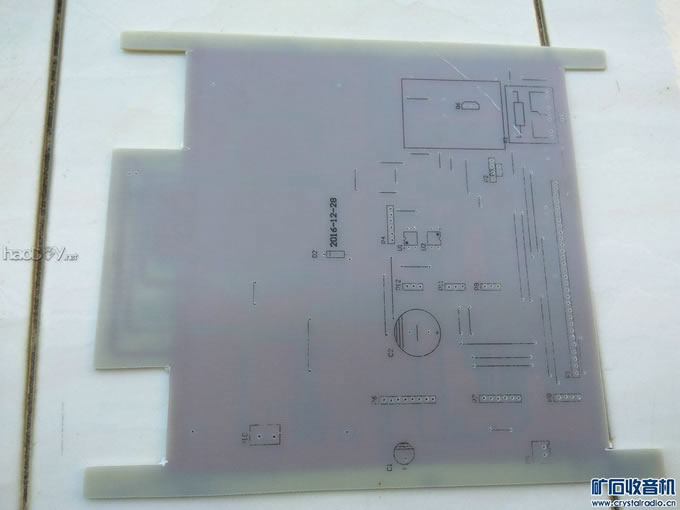

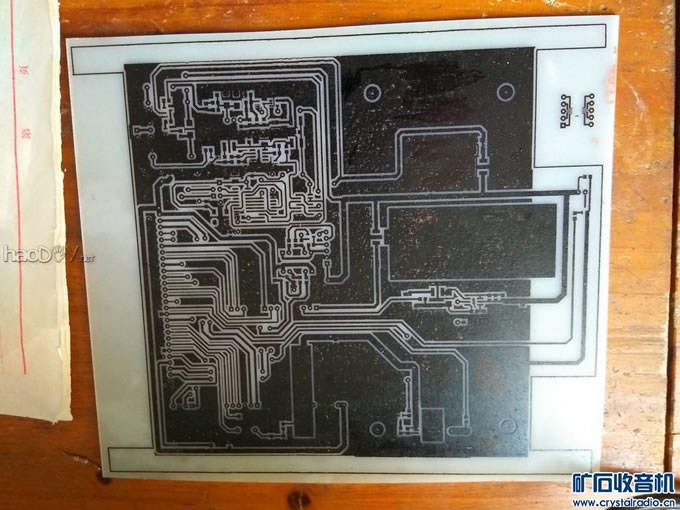

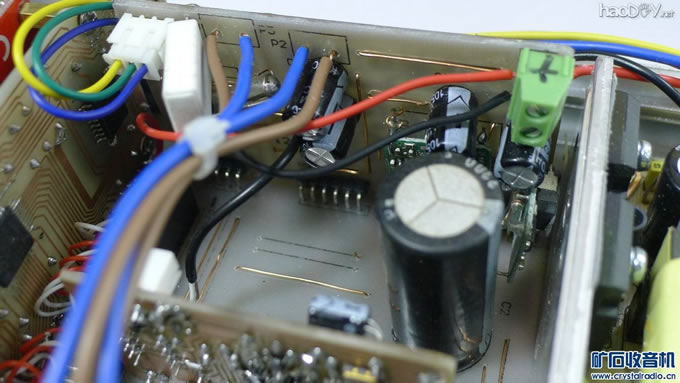

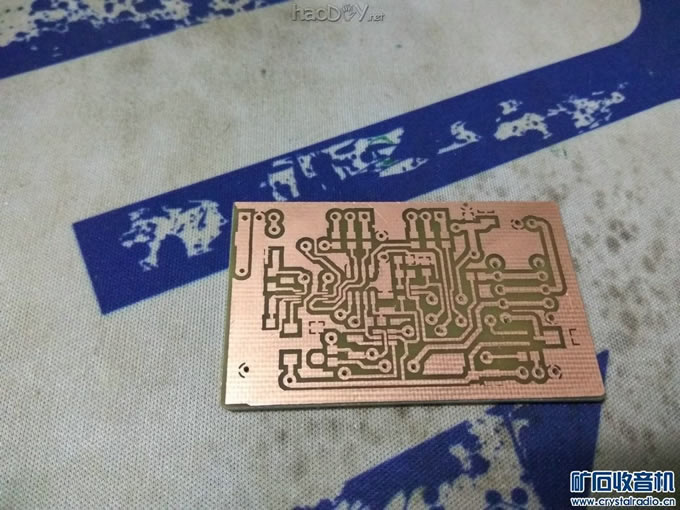

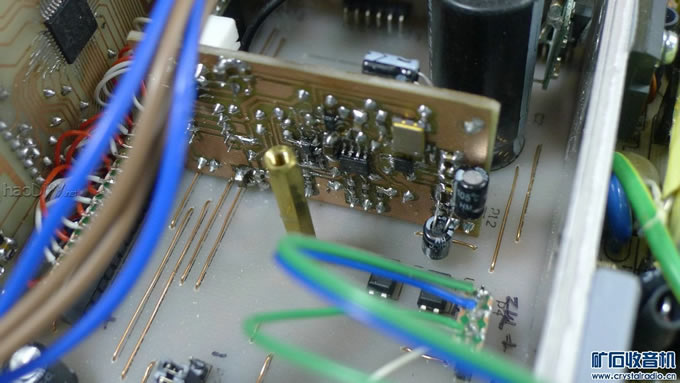

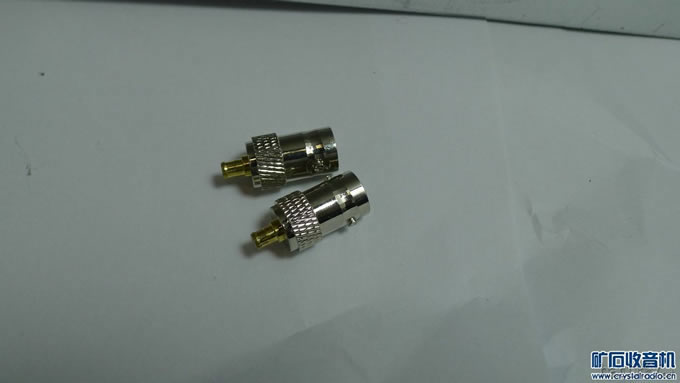

本人喜欢DIY一些小制作以及音响功放等，而且习惯在电脑台制作维修设备，由于家里地方有限，没有专门用于制作的地方，主要是在单位办公室里进行制作，长时间在办公室制作影响不好，所以打算在家玩，为了方便在家制作，DIY了这个多功能工具组合，减少占用电脑台的地方，这个制作主要有万年历、936烙铁、3－20V2A的维修电源、3－20V2A的电子负载、频率计、低频信号发生器、简易万用表等。电源及负载做这么少功率，主要是本人大多数的制作都是小制作，功率不大，电源基本上够用，如需用到大功率时，再找相关的东西DIY。电子负载是用于检测小制作的电源是否达标用的，信号发生器是用于音频制作提供信号用的。面板上还有个USB充电口，用于接手机充电或USB小台灯照明用。万年历用于制作时防止不知时间情况。万用表部份主要功能是比较常用的直流电压、电阻、二极管及通断，日后再完善为交流电压电流电容等功能。 这个制作是从12月初开始做，由于没想到接近过年工作及杂事太多，过年后工作更多，而且参赛结束时间在2月中结束，时间不多，所以需在过年前完成，所以比较赶工，今日刚做完成，但还是有些不完善地方，程序也可能有BUG，在日后使用中再完善它，如日后有程序更新，也在本贴贴出来。 先放2张制作好的成品图。   本楼层为机箱的制作。 DIY小制作的机箱制作好看是个难点，因本地找不到加工机箱的地方，而且不想花大多的钱在机箱上，机箱是上淘宝买个178.5*62*200mm铝型材外壳，面板用了片有机玻璃，由于没有加工有机玻璃工具，只有电钻及什锦锉，在加工时把有机玻璃搞坏了一块，现在用的面板有裂纹，能用就行了。面板上的印字有些写错了，频率计输入应是10HZ－1GHZ，        由于不知论坛没有编辑功能，原来以为与其它论坛一样有编辑功能，占楼后可以慢慢再编辑写文字图片，所以占错楼了，请管理员把上面占楼几层删去啦。 而且上传图片限制太多，刚上传图片时，发现传错图片，把它删除后，再选择上传时发现已用了当天的图片的名额  ，由于传错6张图片，所以本层只能传4张图片，如此发贴考验人的耐性，发完这贴需要十几天 ，看来需要精减图片才行。电路部份 由于电路功能太多，所以把电路分成几部份，分别为显示主控部份、底板部份、电源负载部份、AD9833信号发生器部份、简易万用表部份及电源部份。电源部份是用一个24V5A的电源作主电源与一个12V2A的监控电源，12V2A的监控电源在变压器上绕几圈，加二极管及电容形成10V的电压，用于万用表板的供电。 以下是主控显示部份的电路图，采用STC15W4K48S作主控，外接2.2寸的SPI接口的彩色液晶显示器，时钟IC用DS3231，这部份同时把烙铁的温度检测、室内温度检测、电子负载功率管温度检测及电源负载的电压检测都做在一起，室温检测及负载温度检测用10K的NTC电阻，外接一个编码开关，用于人机交换，然用把引脚用排座引出来。  以下是底板的电路图，它主要是对主控显示部份的引出来的IO进行分配，并对烙铁电热丝、风扇进行控制。电路有串口的光电隔离电路，用于万用表板通信用。同时用MC34063产生－12V。底板同时也把频率计集成在底板中，采用低频部份采用网上常见的整型电路，高频部份用放大IC A06及飞利浦的SAB6456高频分频IC进行64倍频。计数是用74HC393进行预分频，再进入单片机STC11F05计数口进行计数。在实际制作中发现，低频部份的整形电路对于方波是没问题，但对于正弦波等整后在高低电平转换过程中有好多杂波，引起计数出错，打算改为用MC10116对波型进行整形，由于接近年关，工作太多，而且手头上也没有这些元件，所以暂时对频率计部份不进行更改，只写好频率计的程序，但没校正，等把整形电路搞好后再完善它。   以下是维修电源及单片机供电及电子负载部份电路图，维修电源采用3R33模块，拆它的两个51K电阻，拆输出的保护二极写，然后外加电路进行控制，制作成3－20V的维修电源，由于采用控制3R33的ON脚来控制电源开关的方法可能有问题，原测试时发现用这种方法控制开关进行对单片机供电，出现单片机无故损坏，所以电路外加个场管进行维修电源的开与关。电子负载是用比较常用的电路。这部份同时对USB充电口时行电流检测放大，及对单片机的供电，也是用3R33模块改为5V。单片机对于维修电源及电子负载的控制是用PWM的方式，由于STC15W4K48S有6个PWM，本制作用5个，2个控制维修电源的电压及电流，2个用于电子负载的电流及截止电压控制，还有1个控制液晶的背光。  以下是AD9833信号发生器的电路图，信号发生器采用AD9833，采用25M的晶振，由于AD9833产生的正弦波及三角波的PP值只有0.6V，所以增加了用AD8055视频运放制作的5倍放大电路，把输出电压提高到3V，并且增加电子电位器，对输出的电压进行控制，方便使用，由于AD9833生成的正弦波及三角波是有直流成分的，所以电路上加了个电子开关及隔直电容，根据使用的需求，可选择不带直流成分的输出信号，继电器的作用是选择直接从AD9833输出脚出还是经控制放大后输出。电源方面，本板需要正负5V的电压供电，为了减小开关电源对波形的影响，所以采用7805来提供5V电源，负压由于电流比较少，所以用稳压管处理。本板受主控的单片机STC15W4K48S的控制。  以下是简易万用表的图，电路是根据自己手头的元件进行设计，AD是用MCP3421，双运入AD8629一个运放用于缓冲，另一部份用于对电压的比较，用于控制通断档的BB声控制。档位控制用CD4052控制分压电阻进行对电压分压。电阻档是用恒流法，是参考论坛的万用表制作的电路，用OP07与恒压源组成恒流源进行对电阻进行测量。单片机是用STC11F05，通过串口与显示主控进行数据通信，电路图上两个开关一个是用于校准控制，长按它可以进入校准状态，用于对这表的校准用，由于STC11F05下载程序需P10P11为低电平，所以这两开关作用是当下载程序时，按这两开关，使用P10P11为低电平，方便程序下载。由于手头元件有限，并考虑这东东只打算用于最常用的功能，只是简单替代万用表的，本住能用就行了，对于高精度的及其它的测量还是用万用表做，所以暂时没做交流档、电流档、电容档等，而且精度有限，日后完善。  以下是PCB的制作，采用热转印法，我的热转印法在这贴http://www.crystalradio.cn/thread-981314-1-1.html，对于AD9833及万用表板是用双面板，制作方法是把上下转印纸组合在一起，然后把PCB放入去，再转印，由于工具有限，所以两块纸对得不是很准。 以下是万用表板PCB的DIY，由于制作好后没记得摄象，焊了连接线才想起。      以下是AD9833低频信号发生器的PCB的DIY
|
