【参赛】自制维修用可调电源加调温烙铁

时间:2017-05-29 14:33来源:www.crystalradio.cn 作者:xmd1972 点击: 次

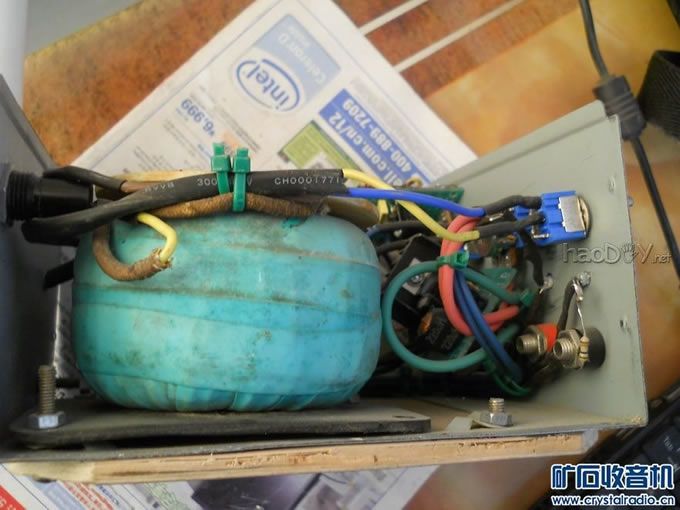

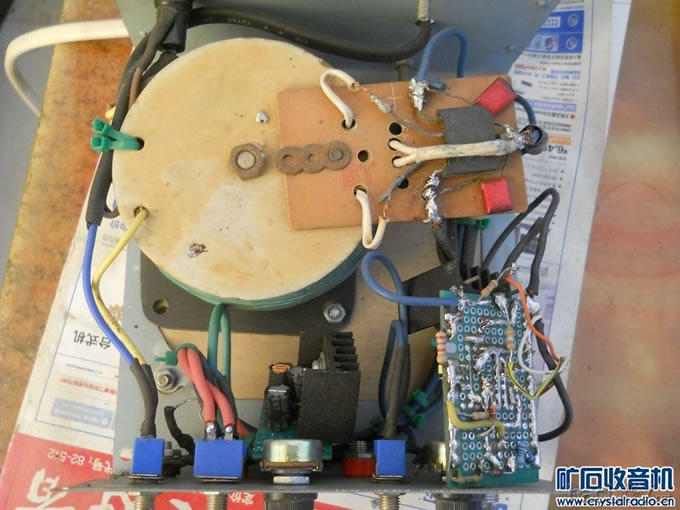

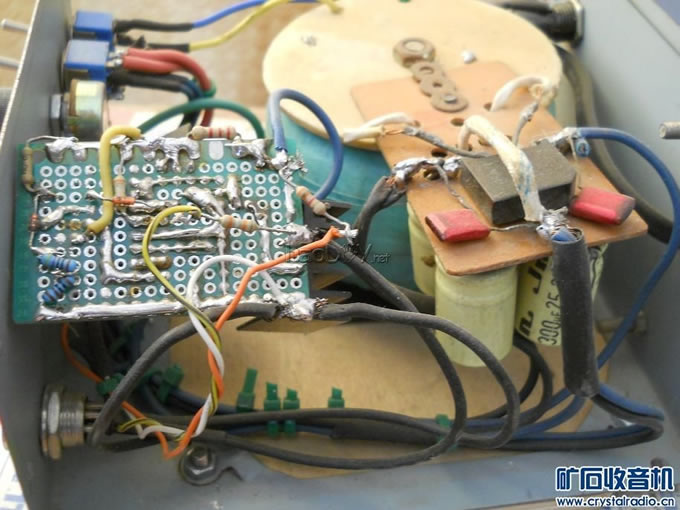

找了个电脑电源外壳做机壳，环变是早年自制的，用了2个电流互感器铁芯，手绕，输出AC33V，带中心抽头。整流后，正负23.8V。 调压板，是lm2596，可以输出1.7到21V电路简单，温升极
找了个电脑电源外壳做机壳，环变是早年自制的，用了2个电流互感器铁芯，手绕，输出AC33V，带中心抽头。整流后，正负23.8V。

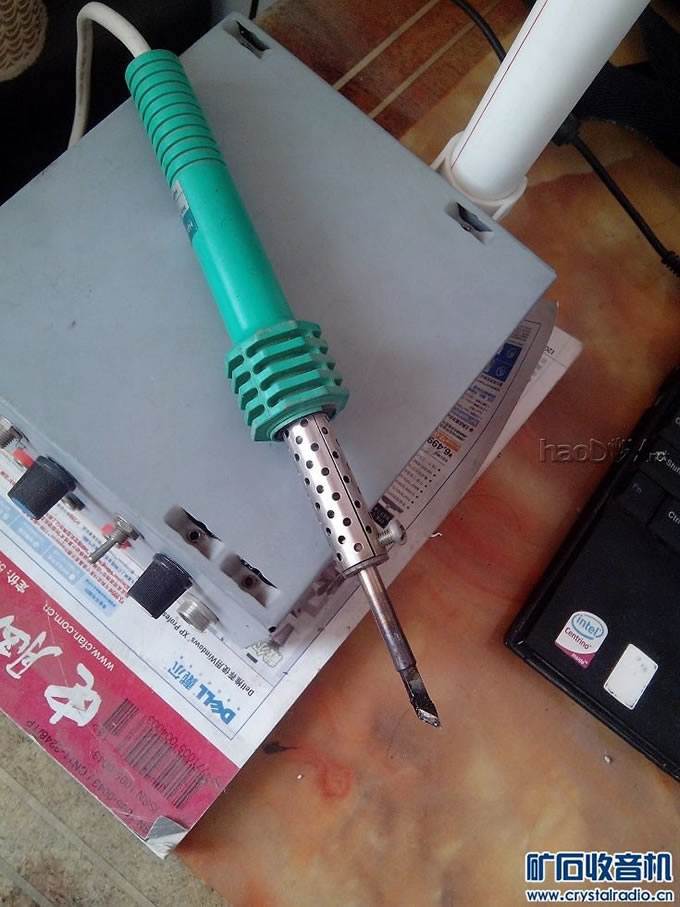

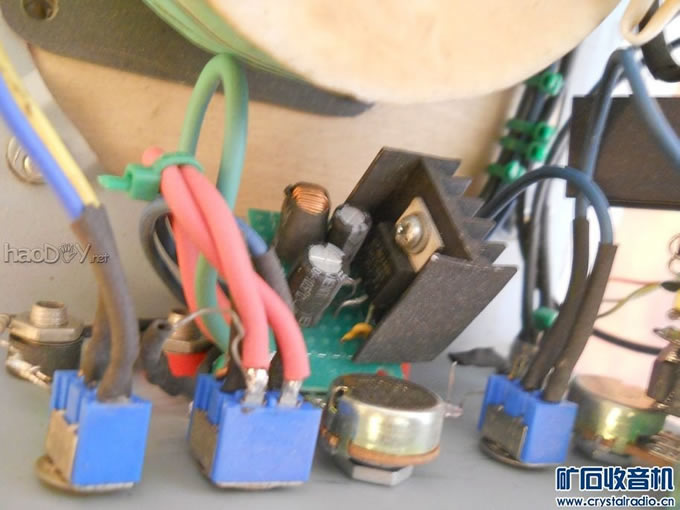

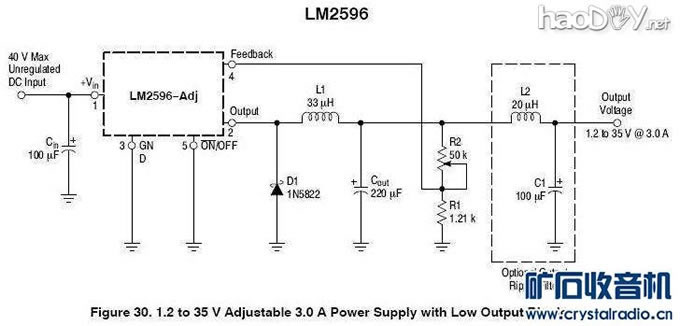

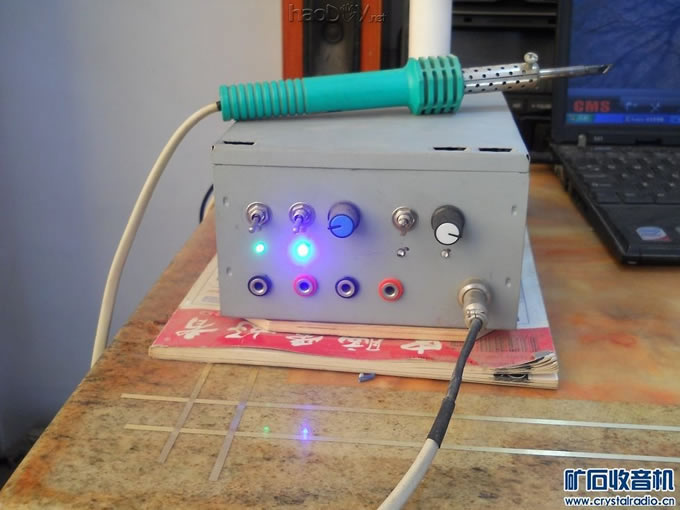

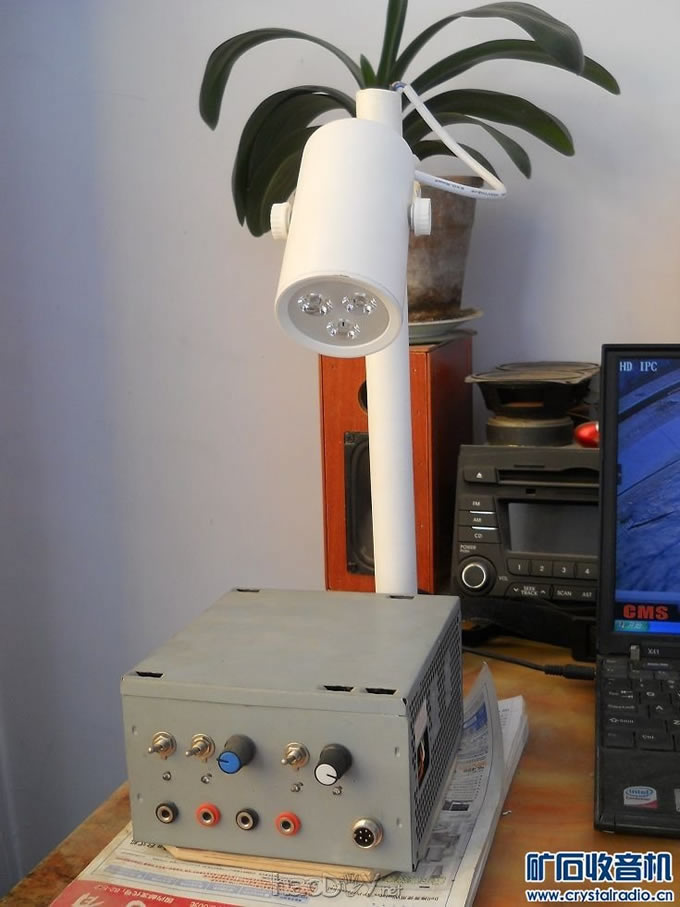

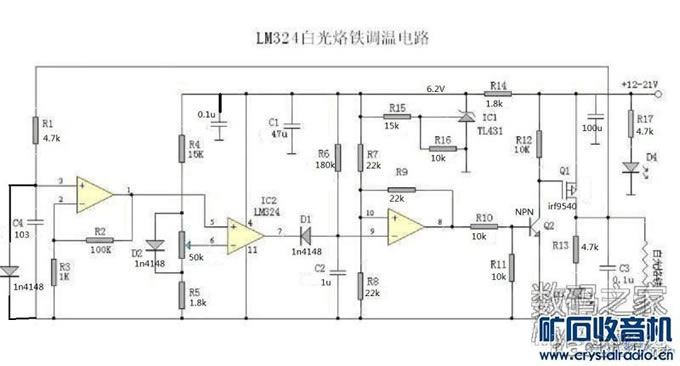

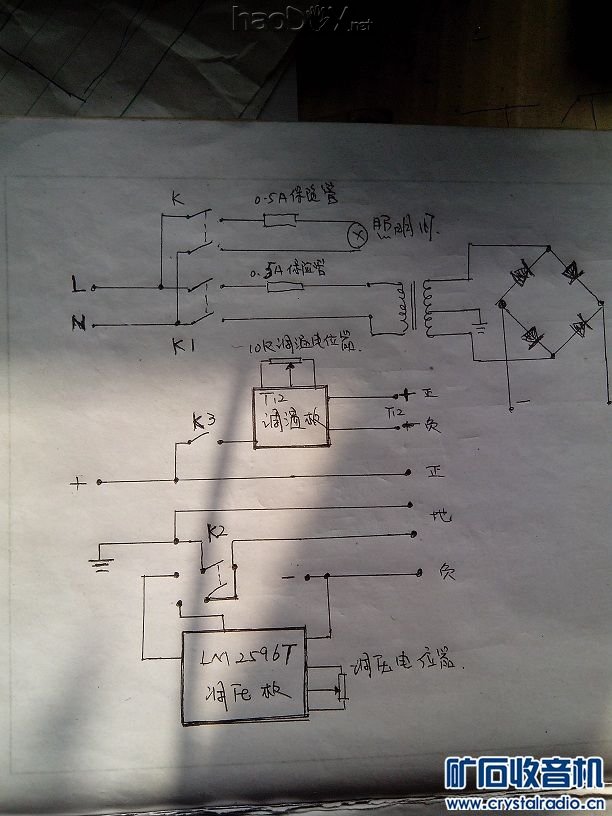

   调压板，是lm2596，可以输出1.7到21V  电路简单，温升极小。T12调温，采用的是lm324的电路，烙铁用的山寨白光手柄加国产T12自制。K是3w led照明开关 K1电源开关  K2调压输出切换 K3调温开关。
