拆解+测评:三雄.极光柔雪5W吸顶灯(型号PAK417251)http://bbs.mydigit.cn/read.php?tid=2044611这灯也忒柔光了,把光都柔没了~~~吃灰一段时间后,再折腾一下吧。 里边的东西都拆喽 用双面覆铜玻纤板 闸刀裁剪 打磨成圆形圆规、量角器、直尺、铅笔作图,人肉
拆解+测评:三雄.极光柔雪5W吸顶灯(型号PAK417251)
http://bbs.mydigit.cn/read.php?tid=2044611

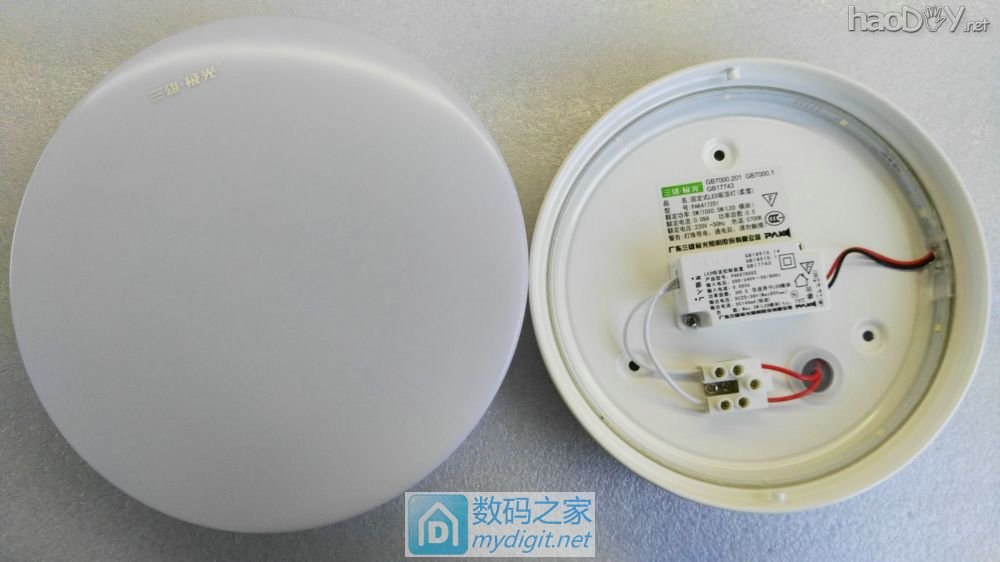

这灯也忒柔光了,把光都柔没了~~~吃灰一段时间后,再折腾一下吧。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

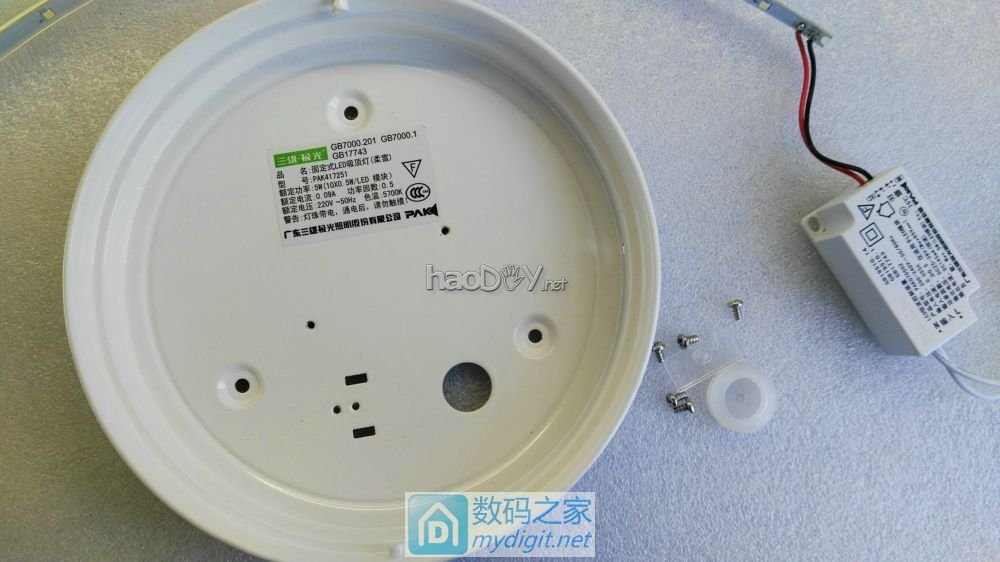

里边的东西都拆喽
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

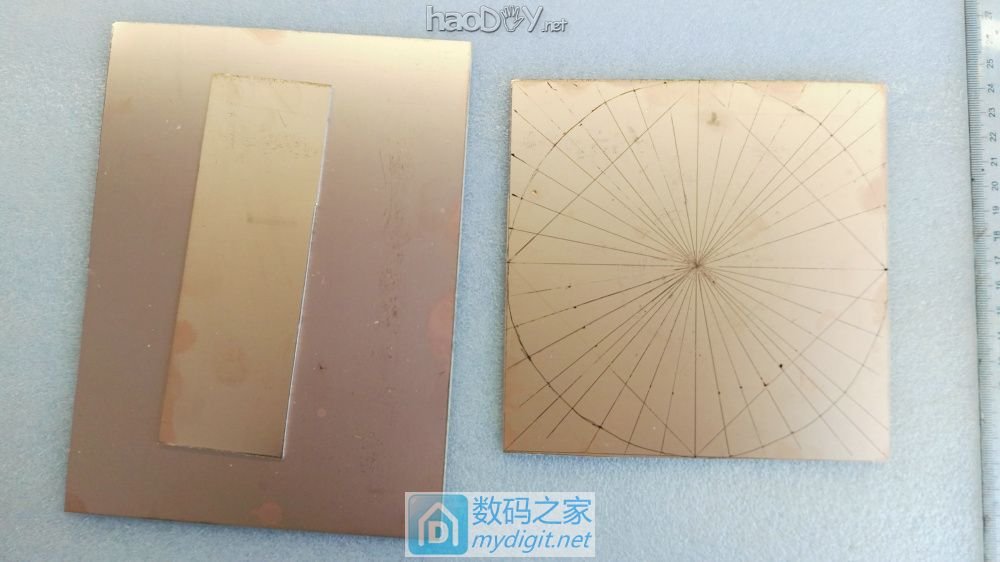

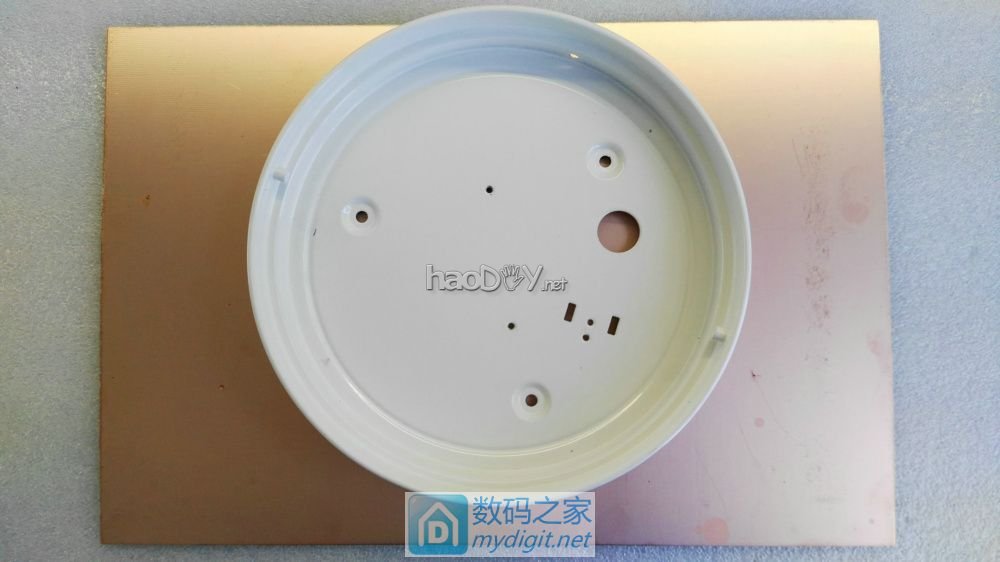

用双面覆铜玻纤板
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
闸刀裁剪
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
打磨成圆形
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

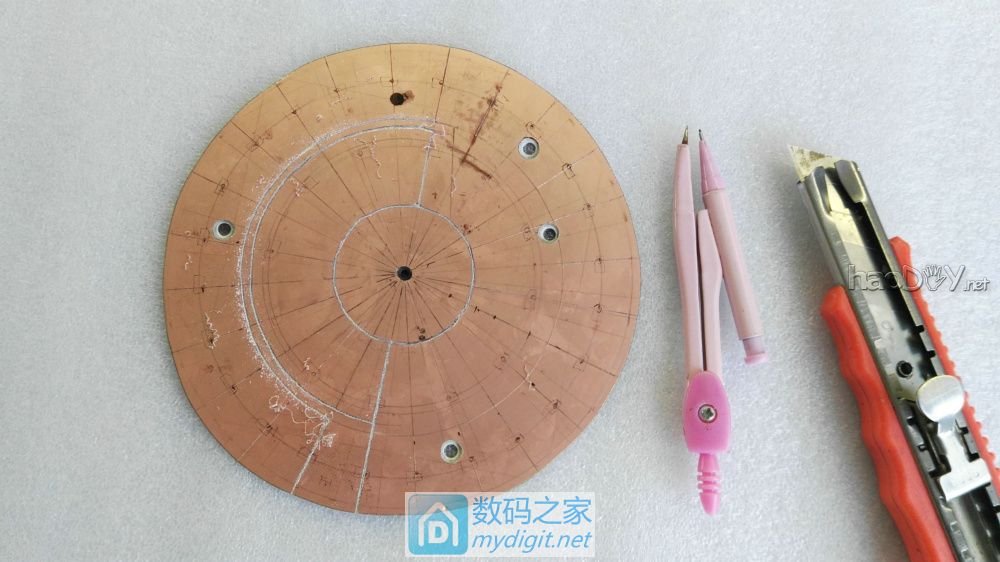

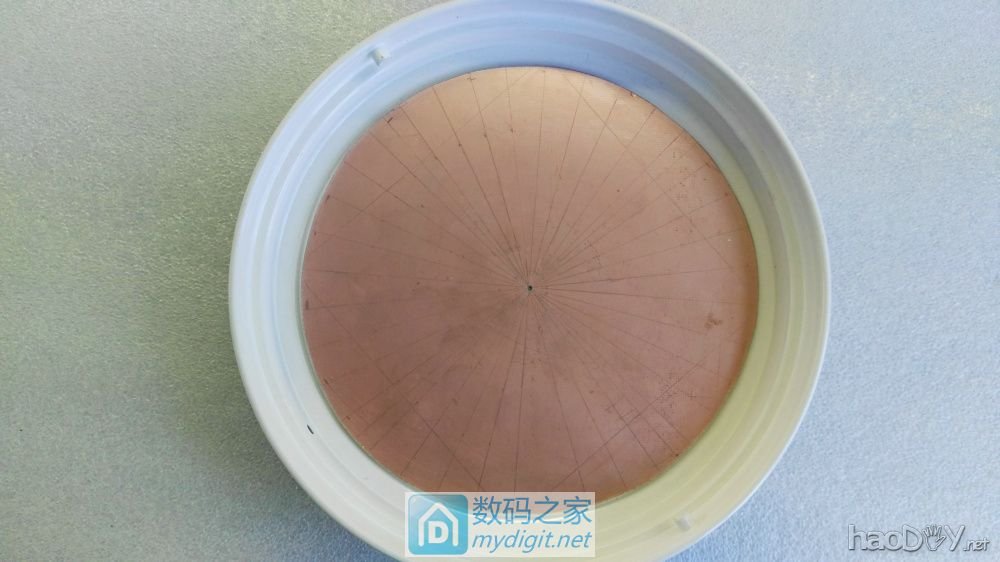

圆规、量角器、直尺、铅笔作图,人肉雕刻!
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

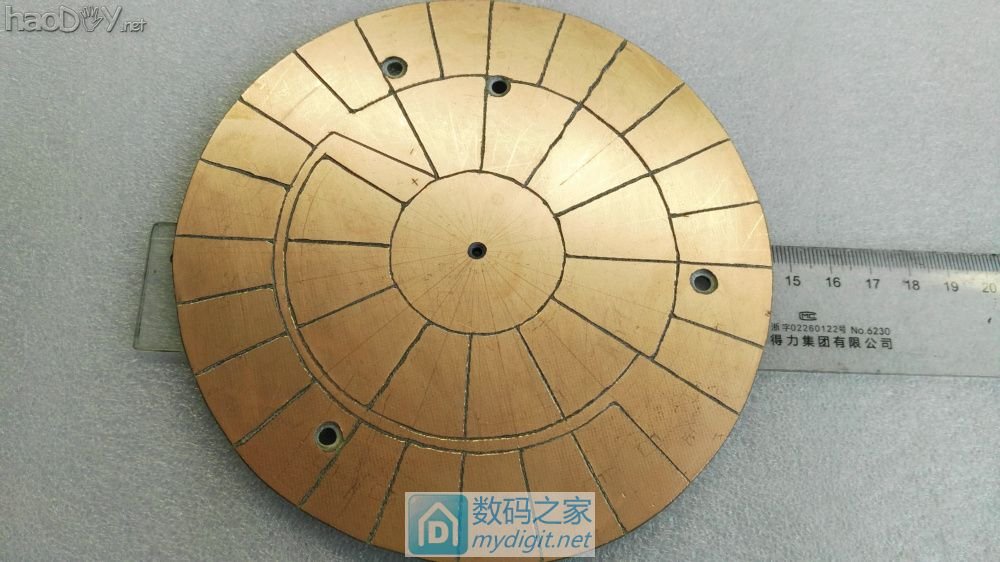

雕刻好大体线路---12串3并。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

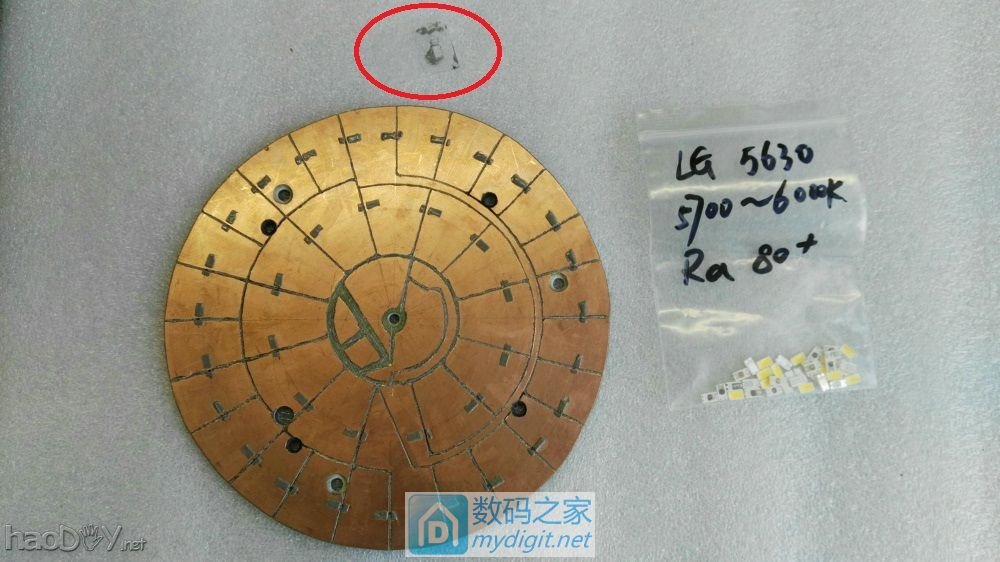

印刷锡膏。用XG 5630 灯珠。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

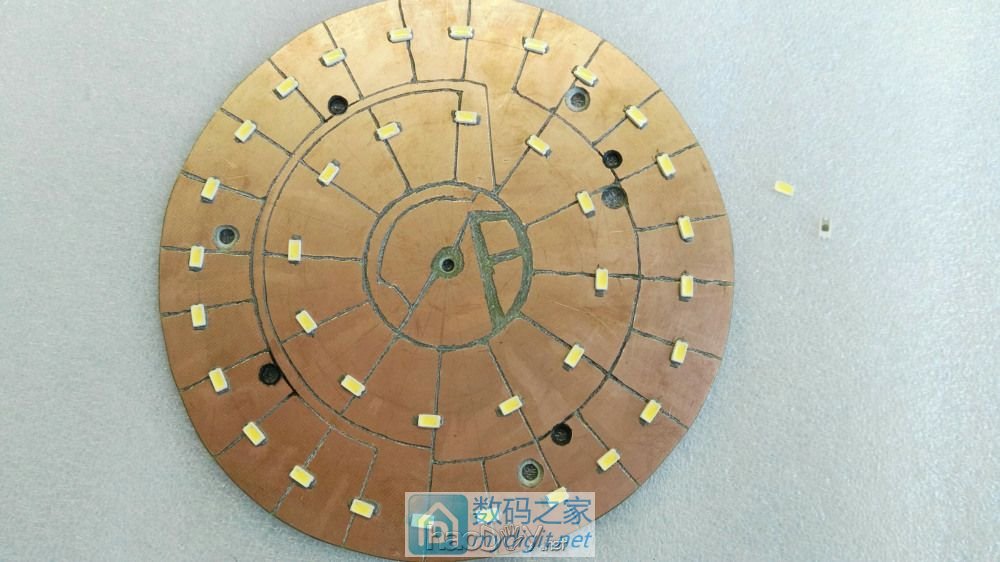

放上灯珠
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

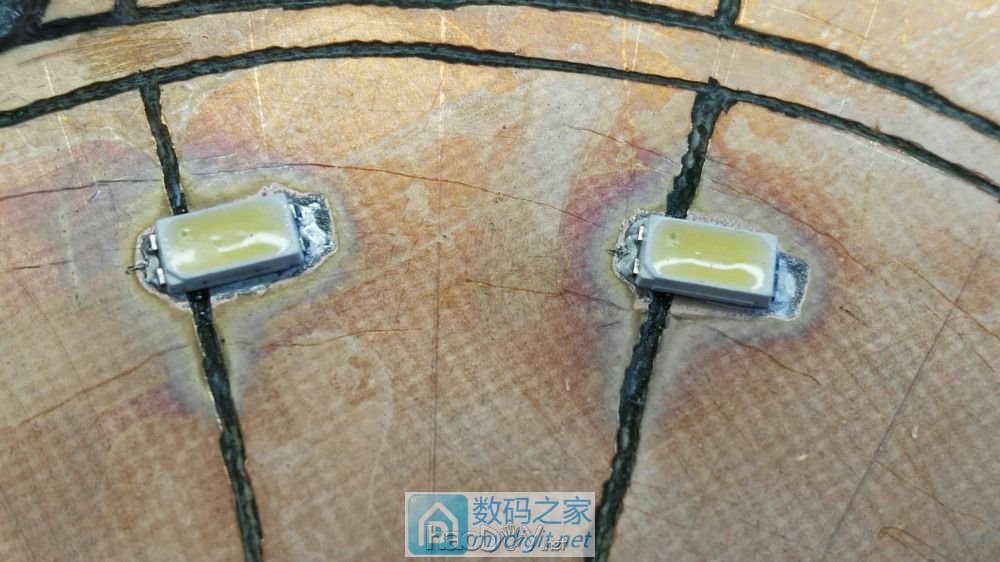

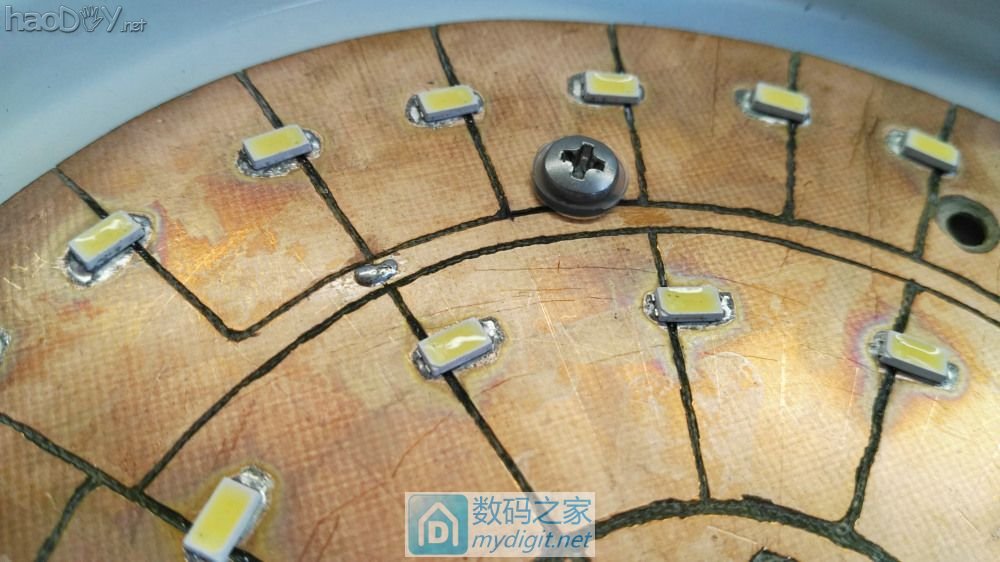

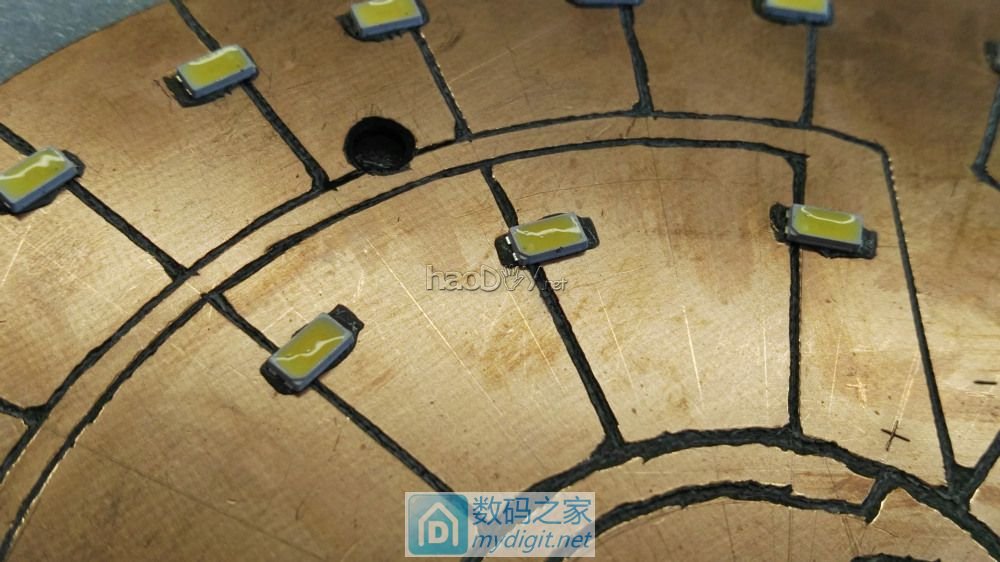

特写
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

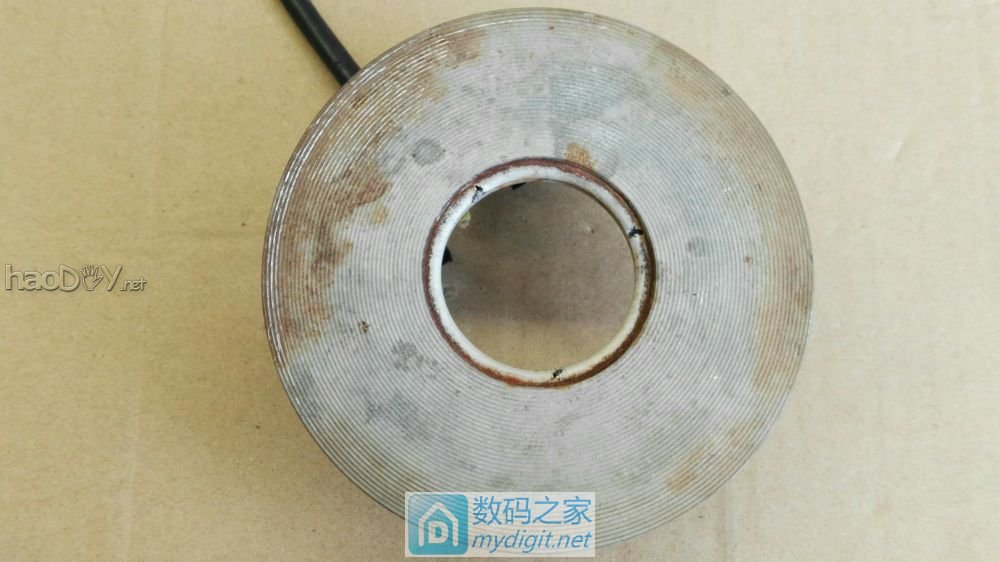

加热神器--------电饭锅加热盘。http://bbs.mydigit.cn/read.php?tid=1931142
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
加热焊接
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

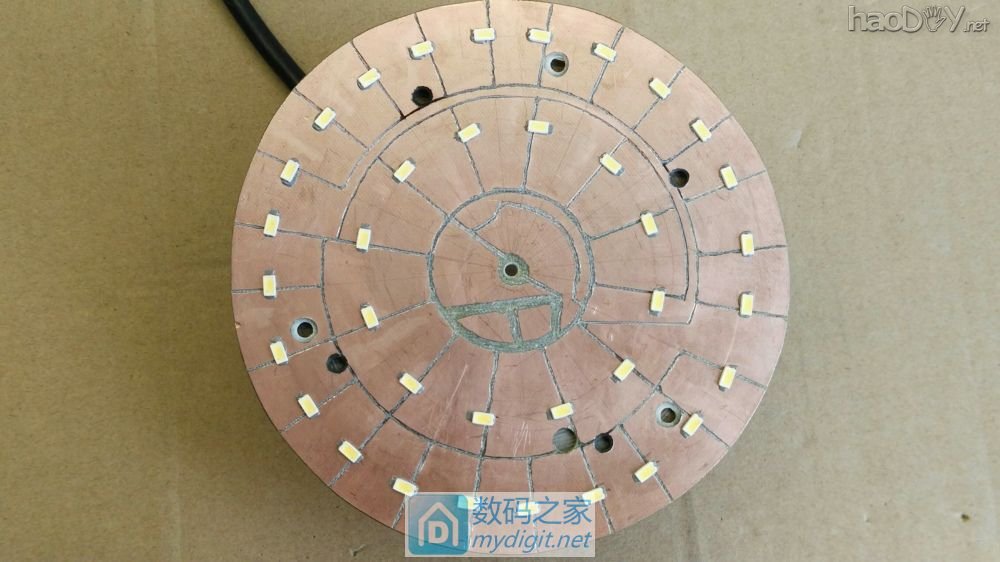

完成焊接
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

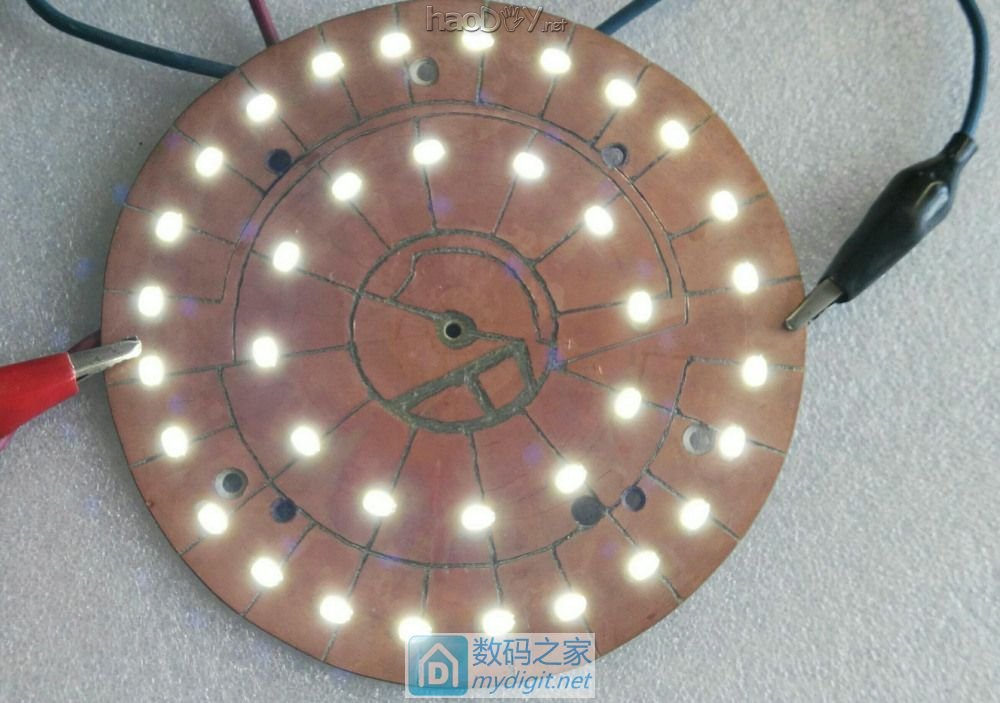

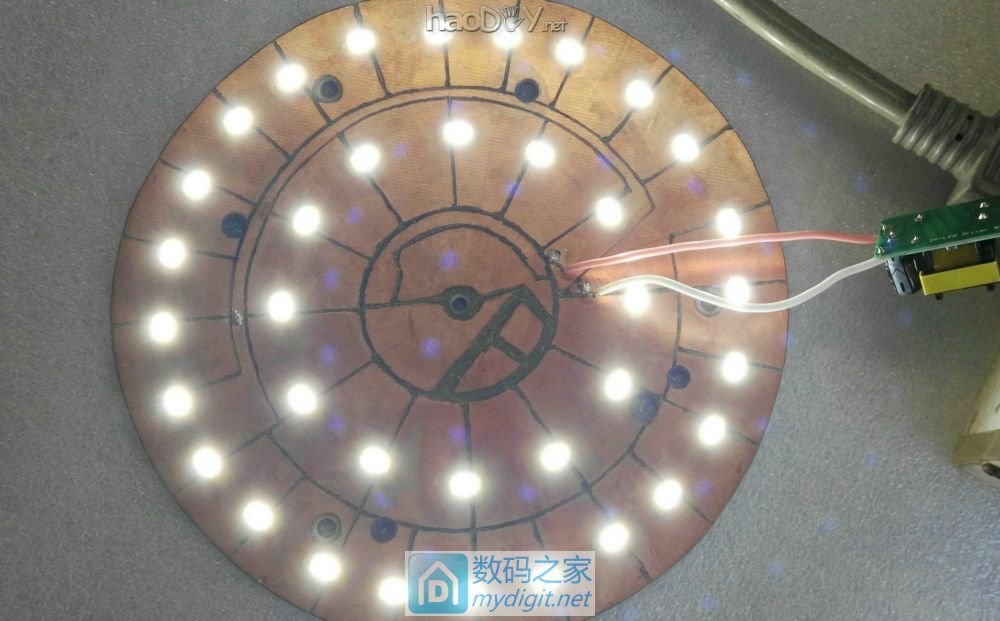

待板子冷却后,可调电源点亮测试。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

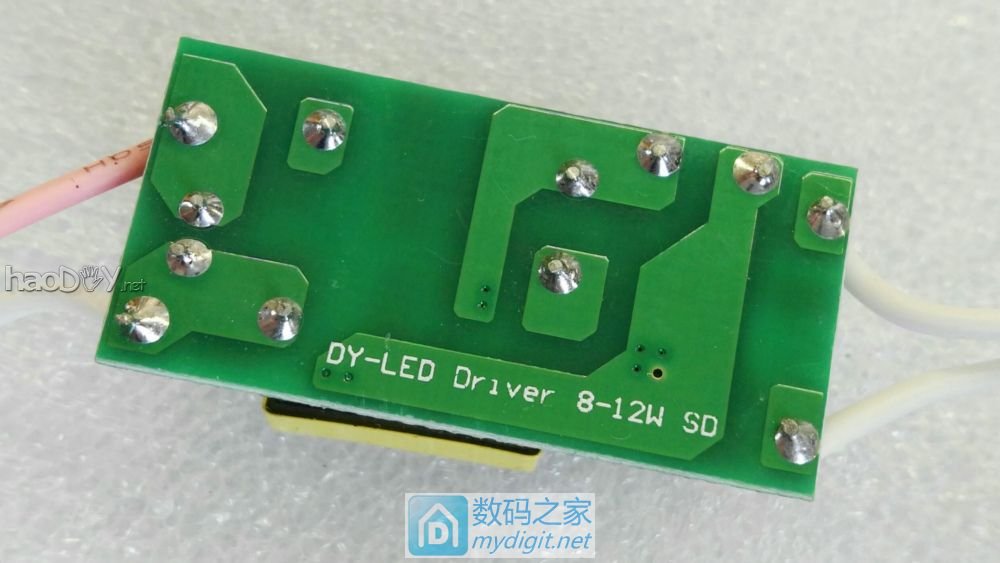

8-12W 隔离驱动电源
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

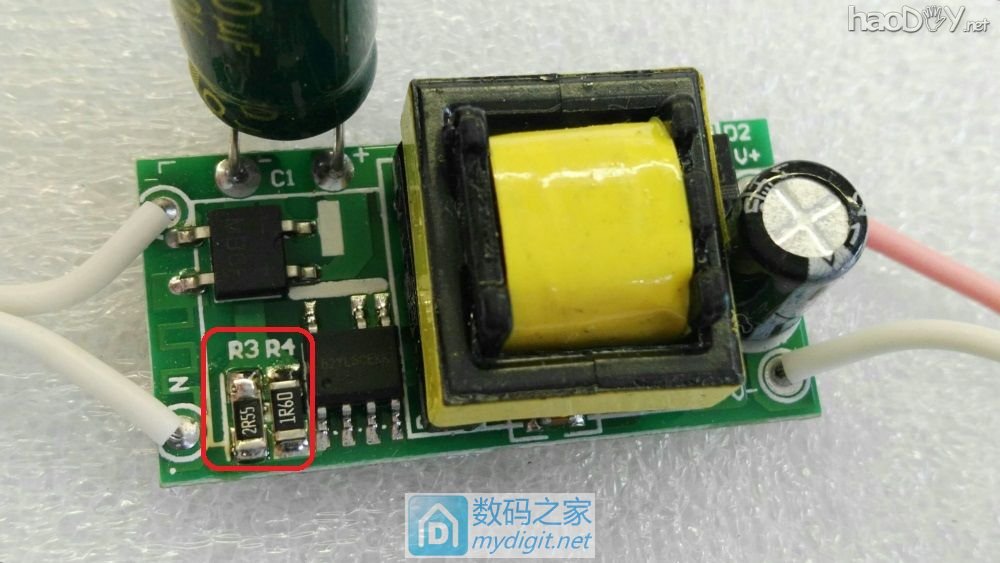

改一下电流
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

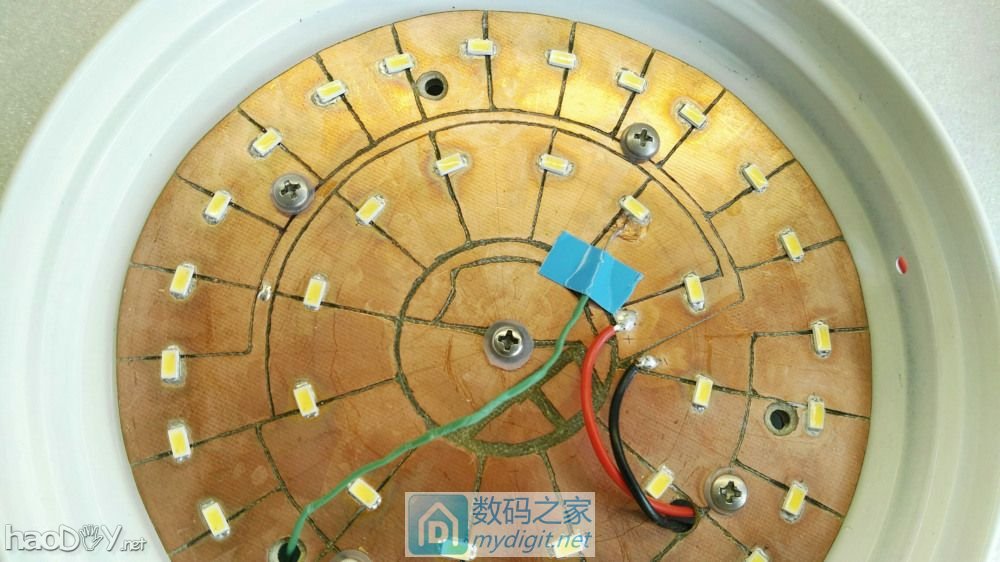

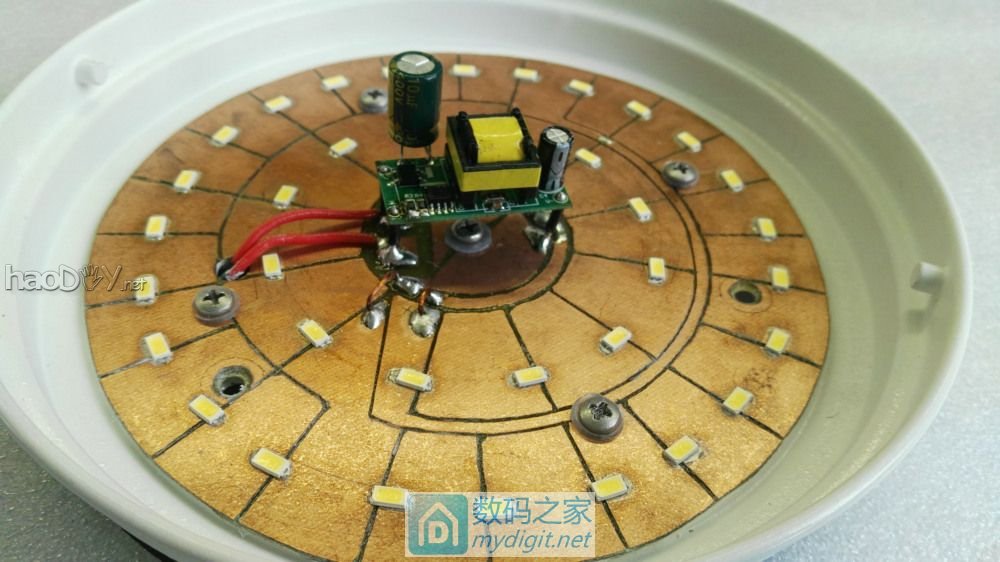

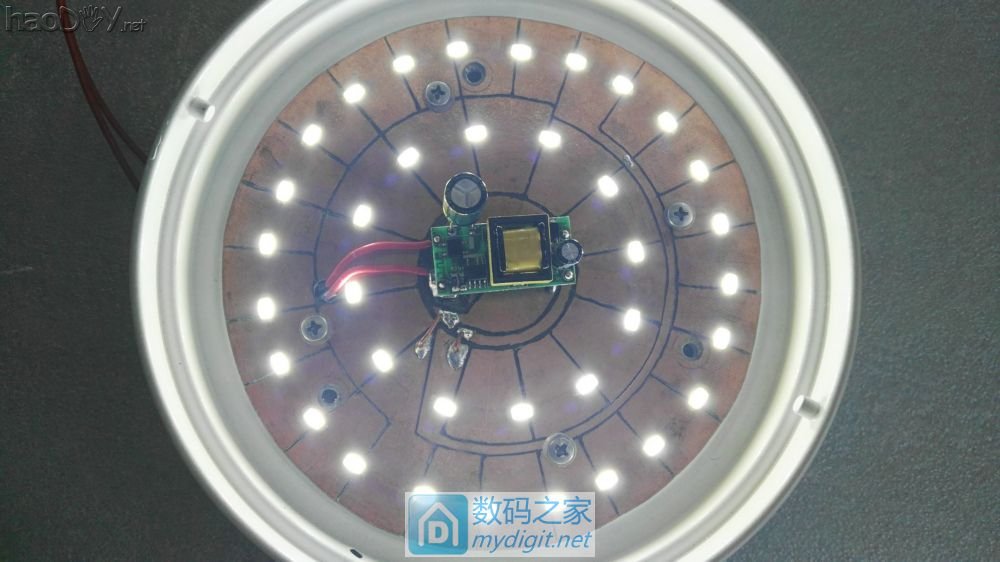

驱动接好通电


楼下继续。。。

[ 此帖被taoshptao在2017-05-09 10:29重新编辑 ]



蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

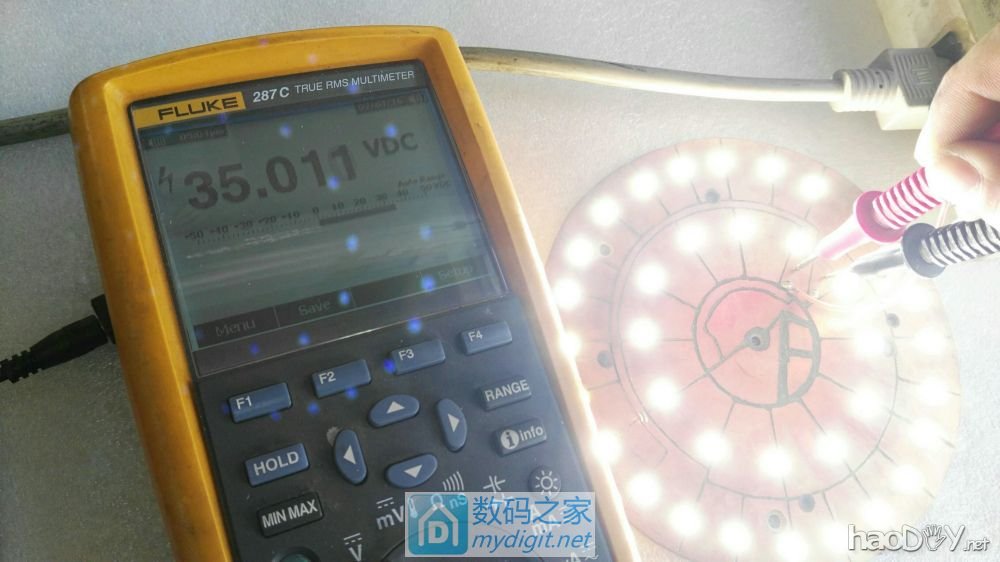

测电压
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

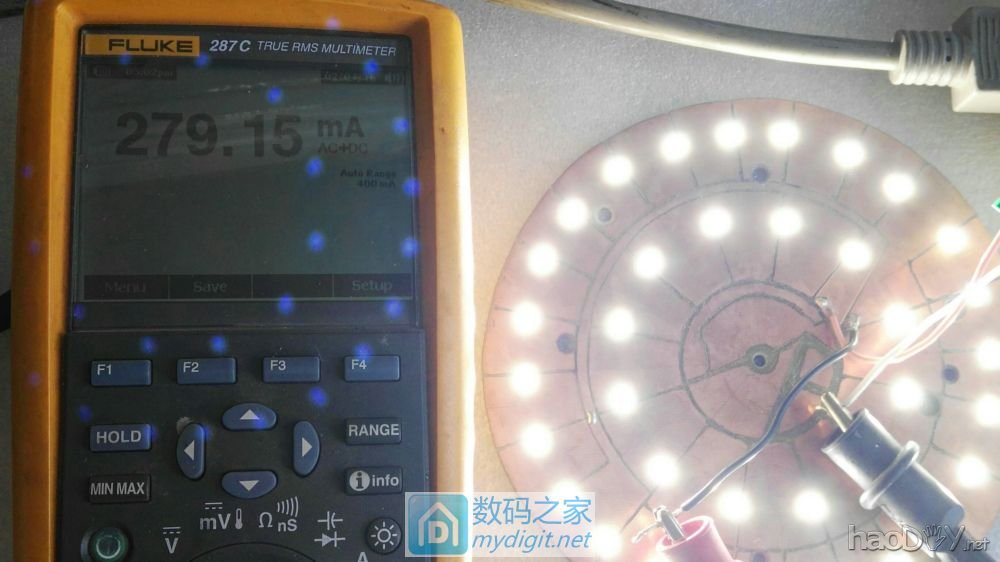

电流280MA左右,电流其实还可以再改大些,但是驱动会更热。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

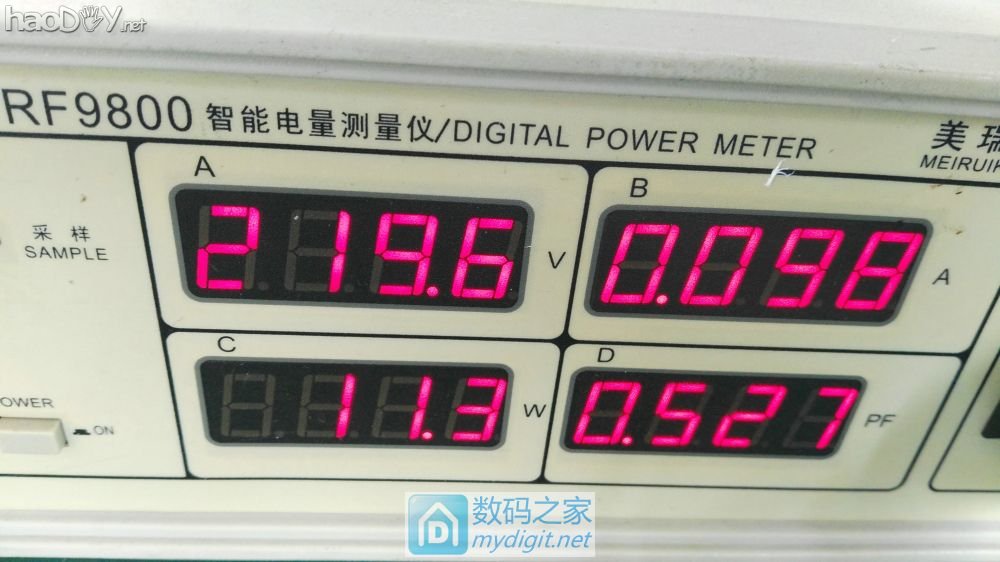

整灯功率。驱动电源效率86.7%。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

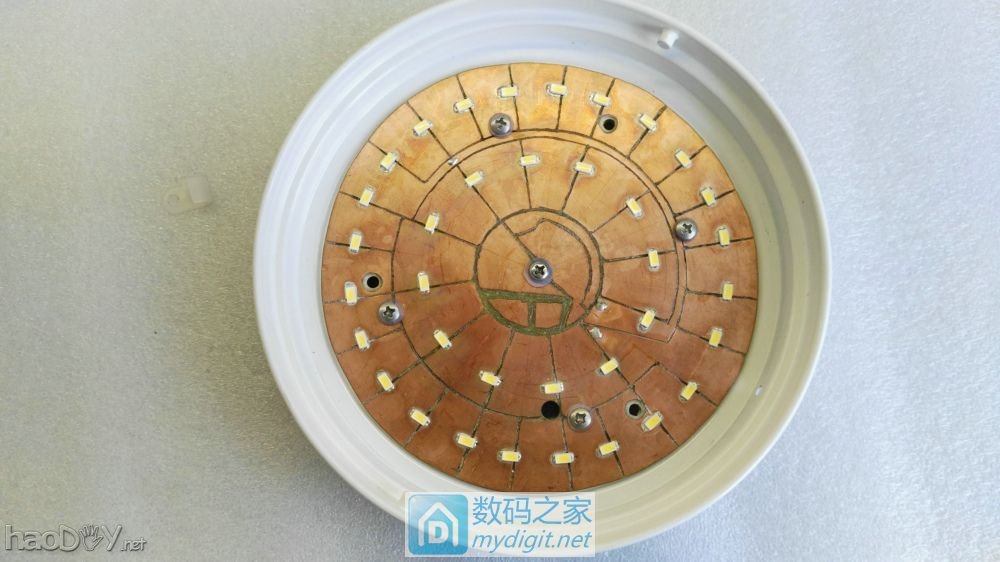

灯板固定到铁底盘里
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
螺丝加塑胶垫片绝缘
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
测温升
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

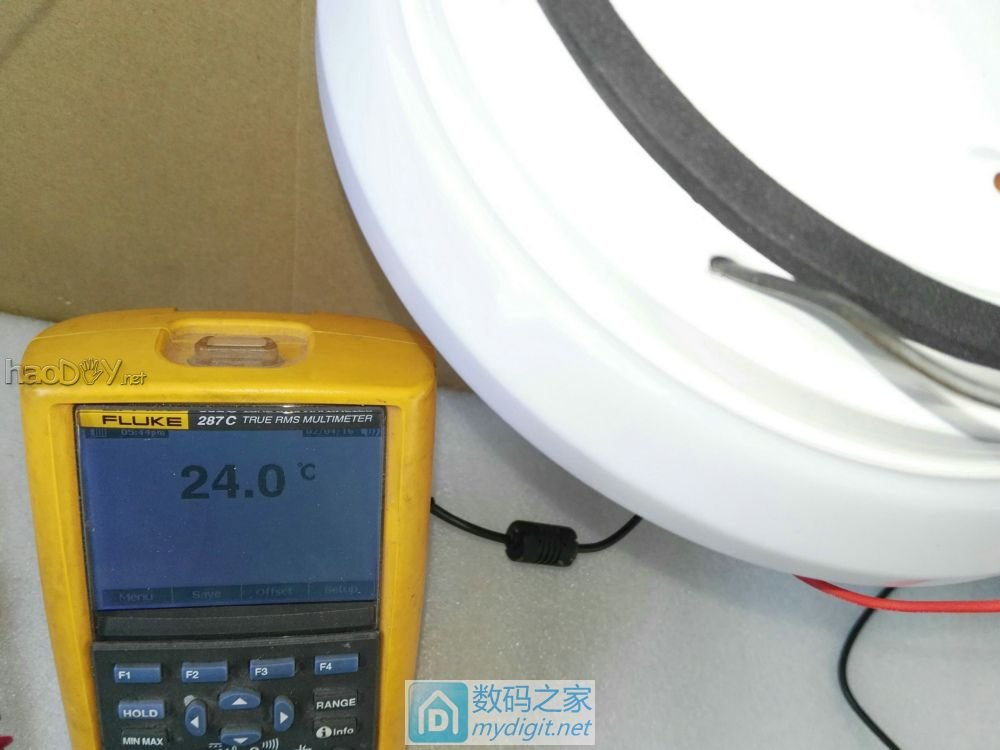

室温
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

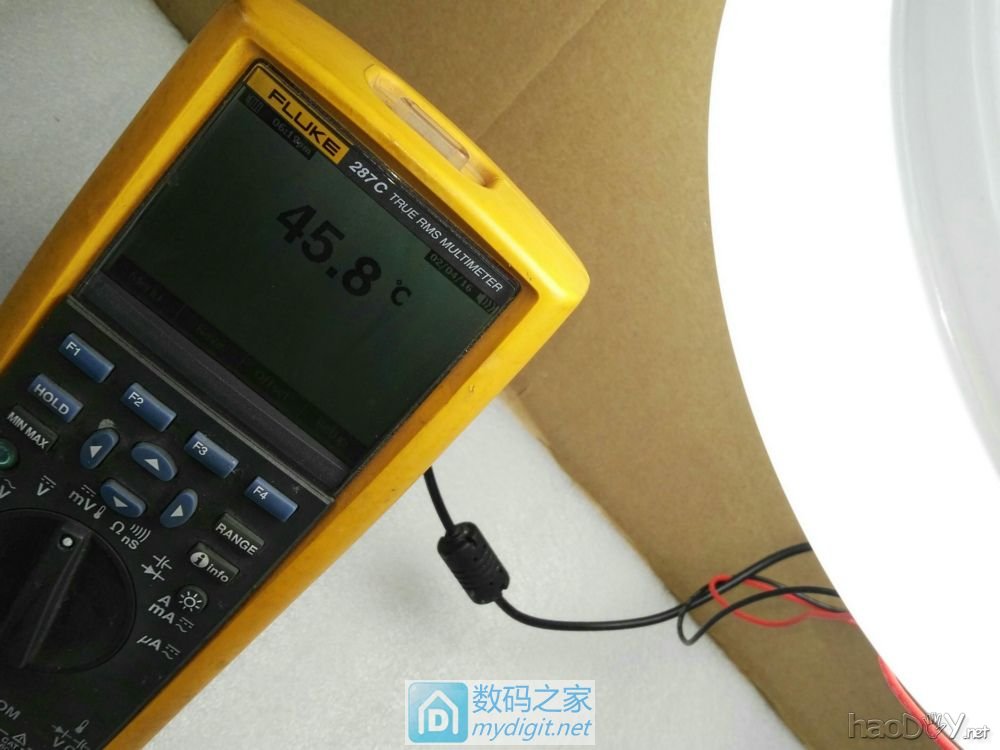

2H后温度,温升21.8多度。非常的低哈~
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

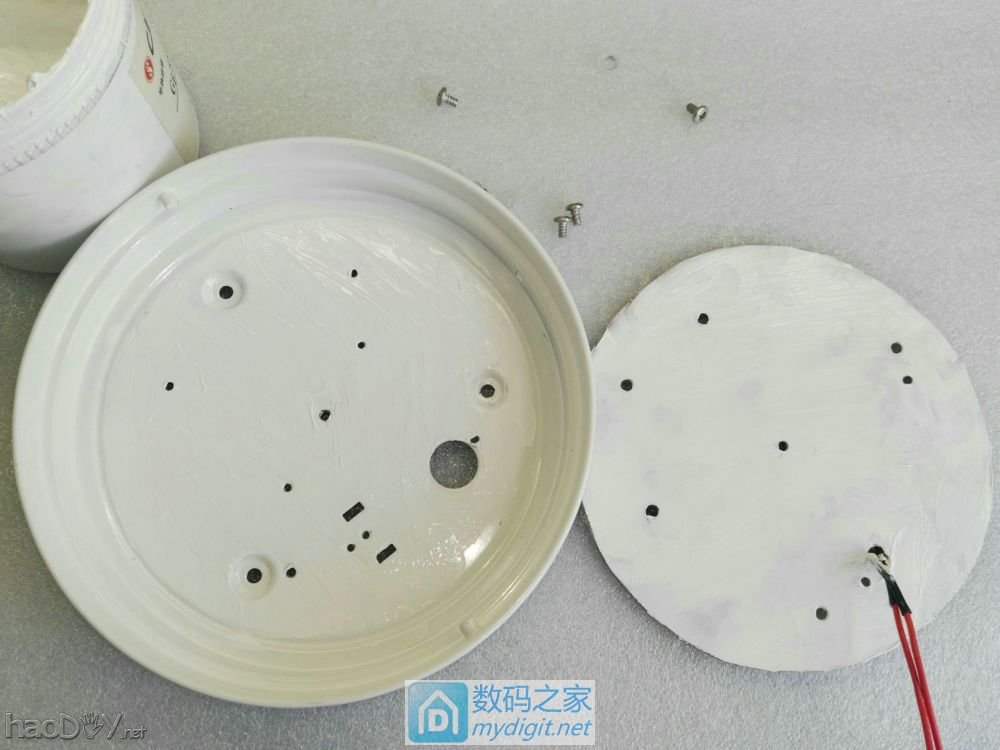

再在灯板背面覆铜上加点导热硅脂
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
装好后,喷三防漆-----------防潮、防覆铜氧化。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
驱动电源支起来,再喷三防漆。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创

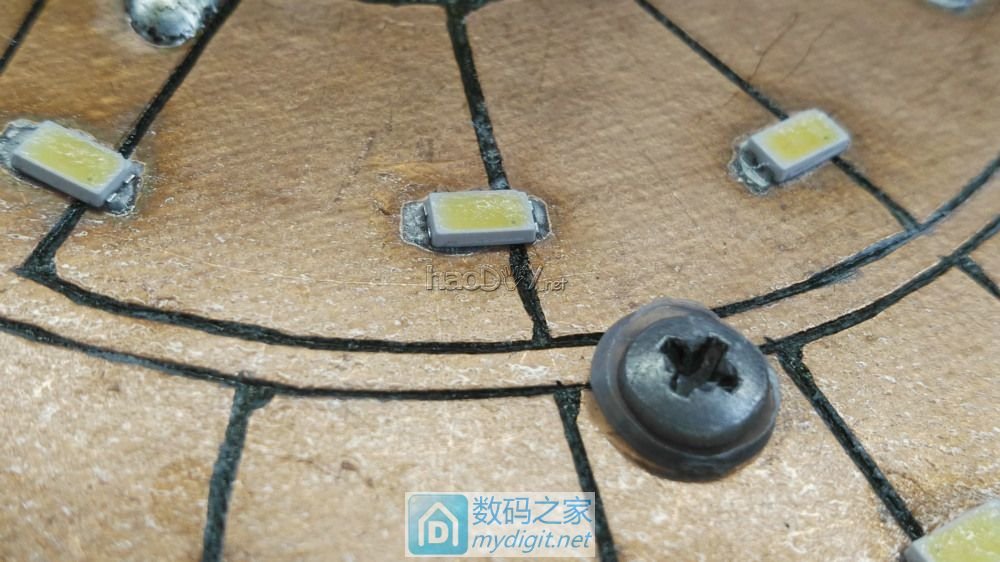

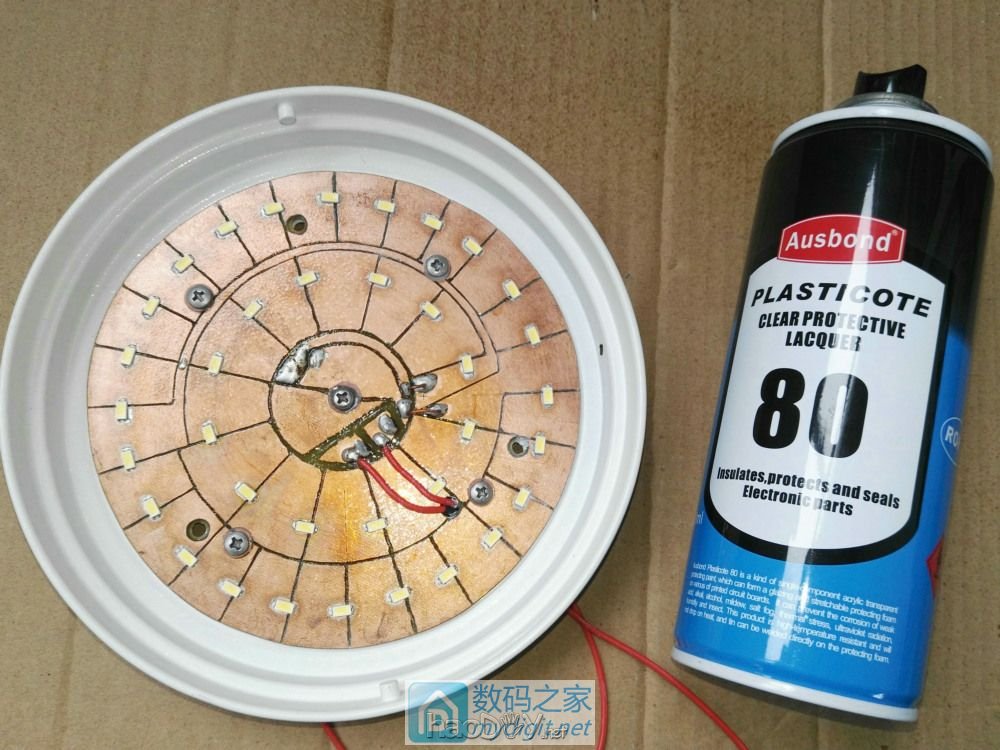

喷完三防漆,特写。
蛋疼之作—三雄.极光柔雪5W吸顶灯改成11W,提升亮度!(37P)|创
