DIY实用低压12v电烙铁

时间:2013-01-27 10:32来源: 作者:网络整理 点击:
关于电子小制作的文章《实用低压电烙铁》

DIY实用低压12v电烙铁


  我们这持续两个月“电荒”,拉闸给电烙铁的行使带来了未便。

  于是,我本身下手做了一把以汽车用蓄电池为能源的低压电烙铁,经试用结果令人满足,现将制作进程先容给各人。

  制作原料:220V/20W内热式电烙铁一把,废旧220V/500W电熨斗内芯一只,12V、20AH以上蓄电池一只。

制作要领:

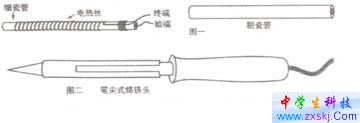

  1.将20W内芯从烙铁中取出。从图中可看到该内芯由两根粗细纷歧的瓷管和电热丝构成。细瓷管的外径为2mm,上面密绕着电热丝,电热丝的起始端与一段金属丝毗连后从管孔引出,其终端同样与金属丝相连后被牢靠在细瓷管管身上,,而内径为3mm一的粗瓷管则套在绕有电热丝的细瓷管上(图一)。

  2.警惕地取出细瓷管,把它放在酒精中浸泡半小时后,拆除全部的电热丝(细瓷管很脆,操纵时须审慎!)。

  3.拆下电熨斗内芯上的电热丝,剪取其总长度的1/14,用万用表测得其电阻约为7Ω(由R=U2/P可求得220V/500W电熨斗内芯的电阻为97Ω阁下)将这段电热丝整齐地密绕在细瓷管上,用同样的要领引出始、终端,然后套上粗瓷管,把它装入原电烙铁身内,至此一把低压电烙铁完工(图二)。

  这把行使电烙铁的功率PU2/R=(12V)2/7Ω≈20w,通电不到5分钟即可“吃锡”,很是适用。
