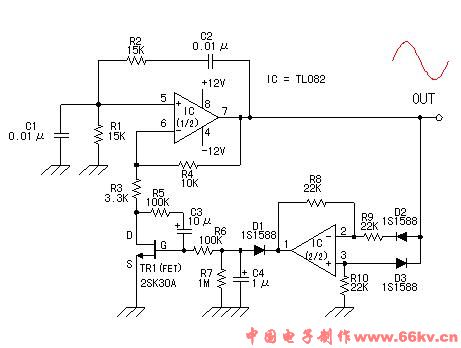

TR1 结型场效应管在这里充当压控可变电阻，它与R3、R4一路组成文氏振荡器的负反馈回路，TR1的电阻越大，负反馈越强。D2、D3、R8、R9、R10与 IC(2/2)对输出振荡电压举办全波整流，在IC的1脚发生负的整流输出电压，颠末D1与R7、C4滤波后得到一个负的直流电压，该电压与振荡输出的幅值差不多相称。这个负电压加在TR1的G极，节制着TR1的D-S极之间的电阻值。

　　振荡输出幅度增大，TR1的G极电压就越负，TR1的D-S极间阻值变大，负反馈加强，使得振荡幅度减小。通过以上的自动调理，使振荡幅度保持不变，停止放大器进入非线性地区，从而得到精采的正弦波形。

文氏振荡器常见的一种稳幅法子是在负反馈回路中插手二极管(见下图)：

目标也是在输出幅度增大时使负反馈加强，但因为二极管的非线性，会使输出波形产生少许畸变。而提供的这个电路的负反馈回路中不含有非线性元件，因而能得到高质量的正弦波形。
