朋友的企业是一个小型高新技术企业（生产挤奶机），由于维持高新技术企业这个封号，要求企业每年要有新的专利，在这种压力下，搞了一款不用电的手电，送我一个实验样品，今天把试验样品拆开与大家分享。

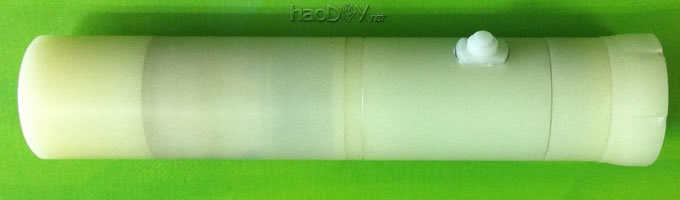

就是这个手电，尼龙外壳（成本还是比较高的）。
看看已申报专利的不用电的手电

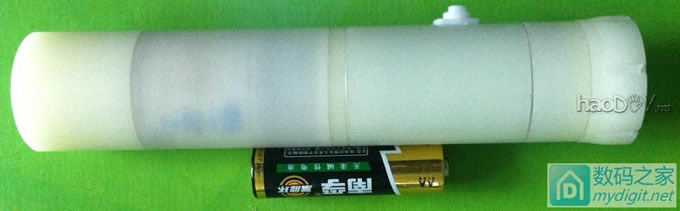

与5好电池的比较，还是有些大。
看看已申报专利的不用电的手电

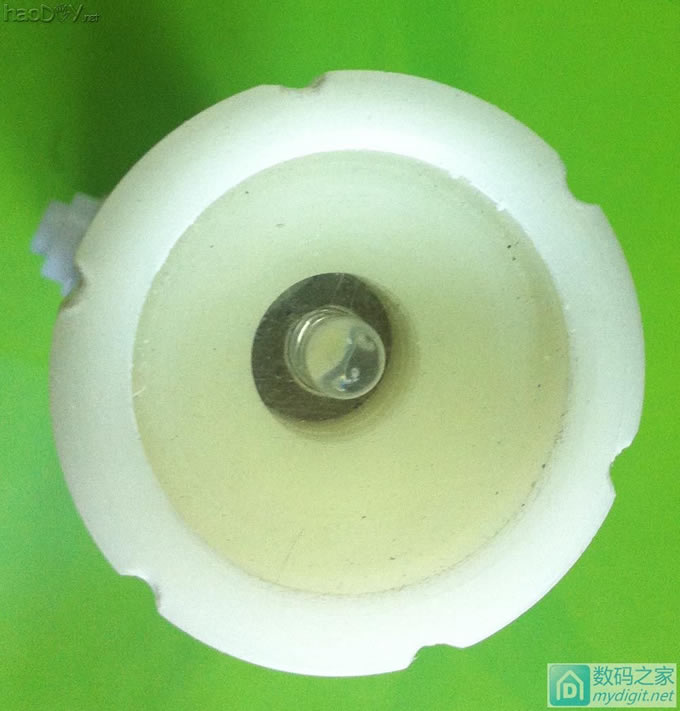

手电头，一个草帽管，亮度很低。
看看已申报专利的不用电的手电

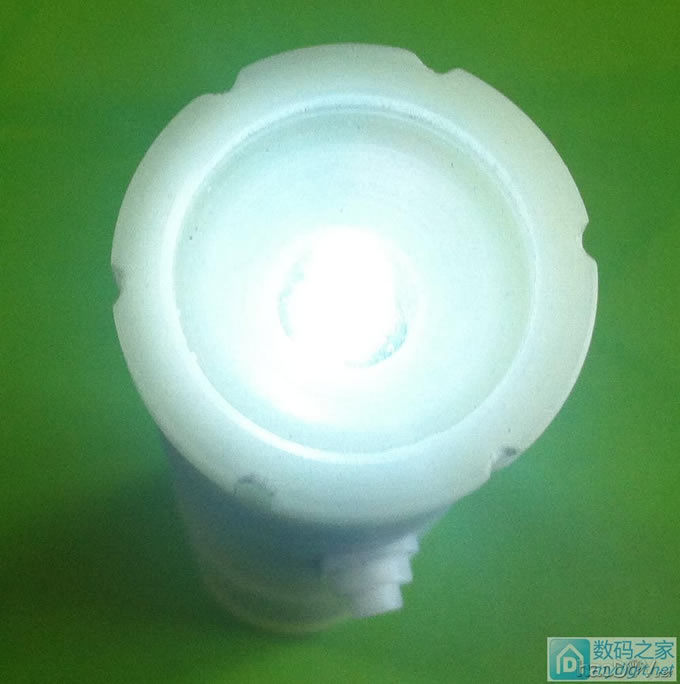

发光状态。

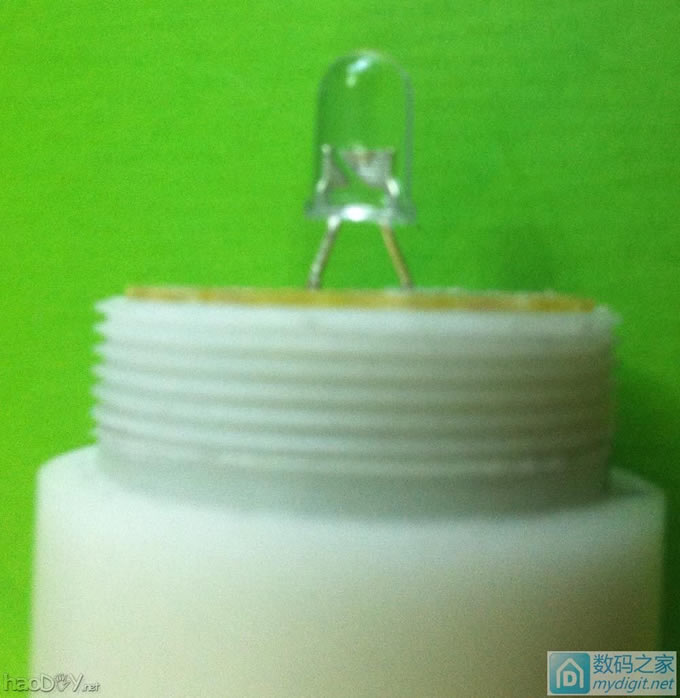

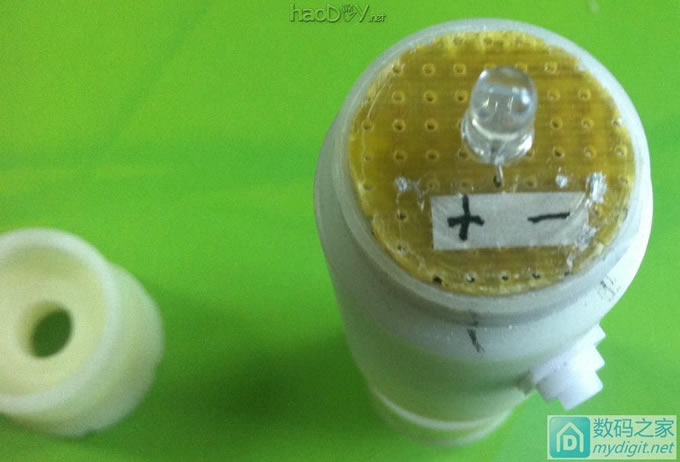

拧下头部，普通草帽白光LED。
看看已申报专利的不用电的手电

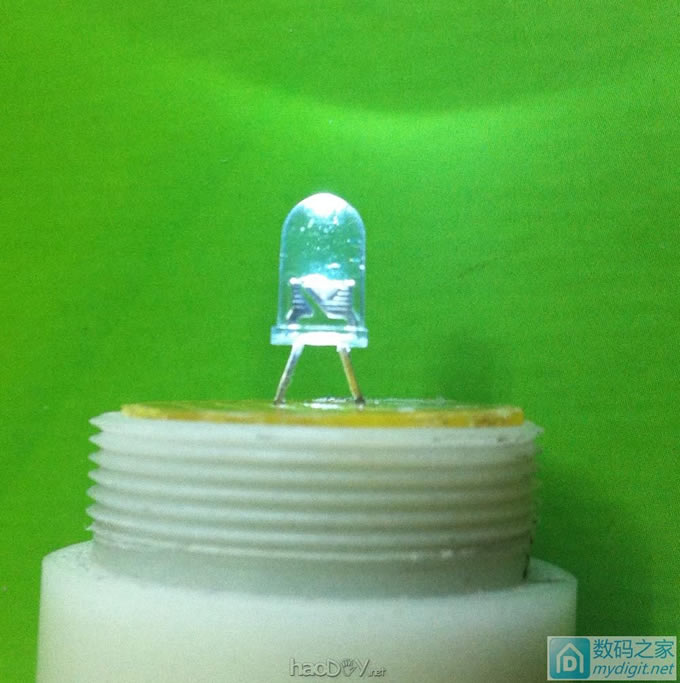

正面。

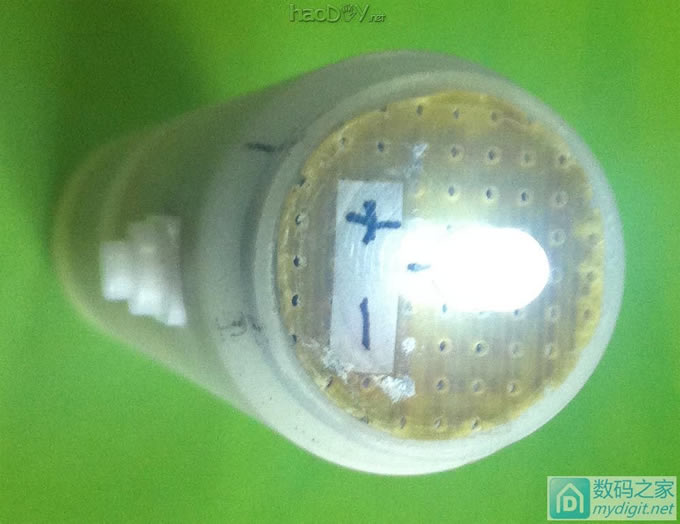

发光状态。

换个角度。

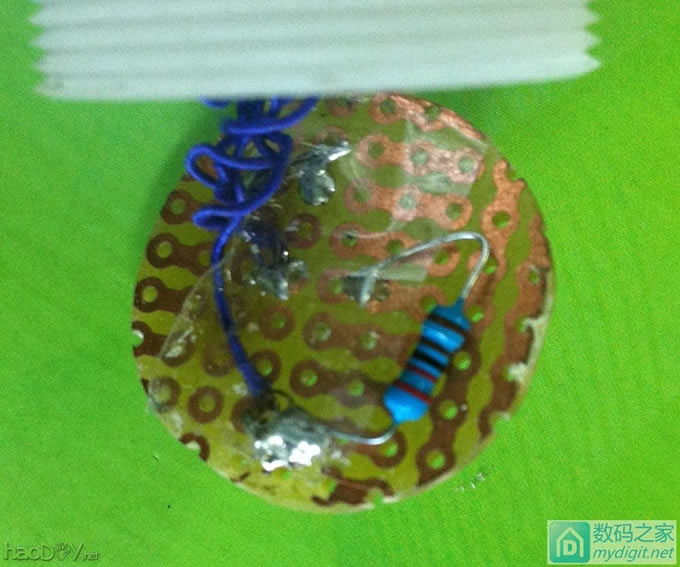

拿下LED灯珠，背面只有一颗限流电阻。
看看已申报专利的不用电的手电

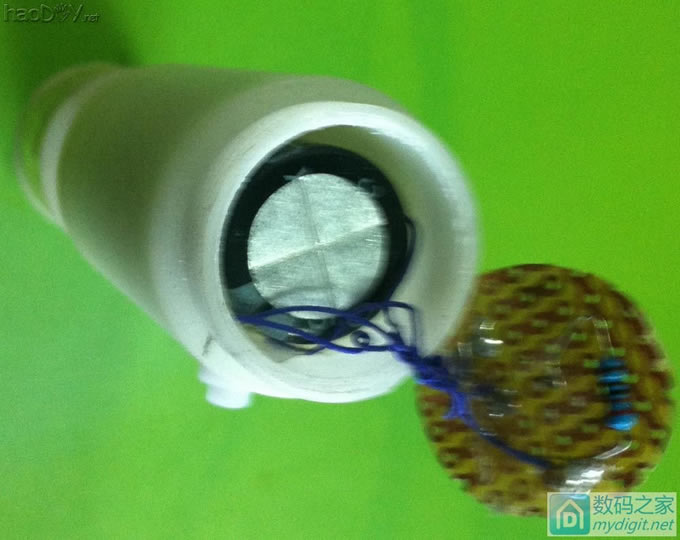

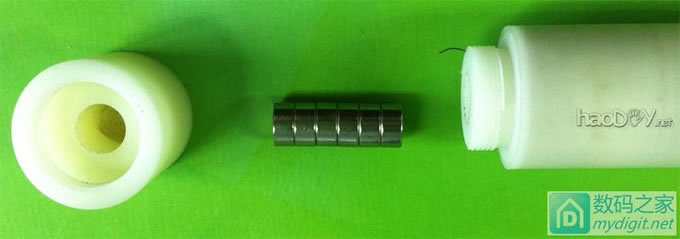

拆下尾部，6颗强磁。
看看已申报专利的不用电的手电

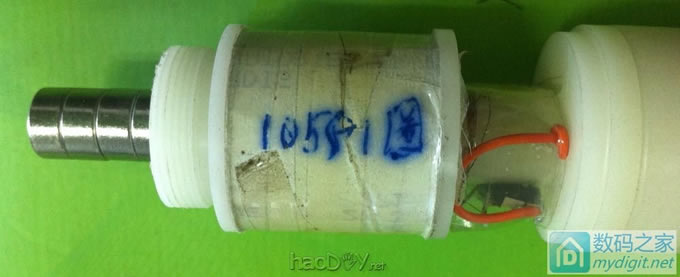

拿下套管，一万多匝的线圈。想必是大家都明白了：磁铁在线圈中运动，切割磁力线产生电动势。
看看已申报专利的不用电的手电

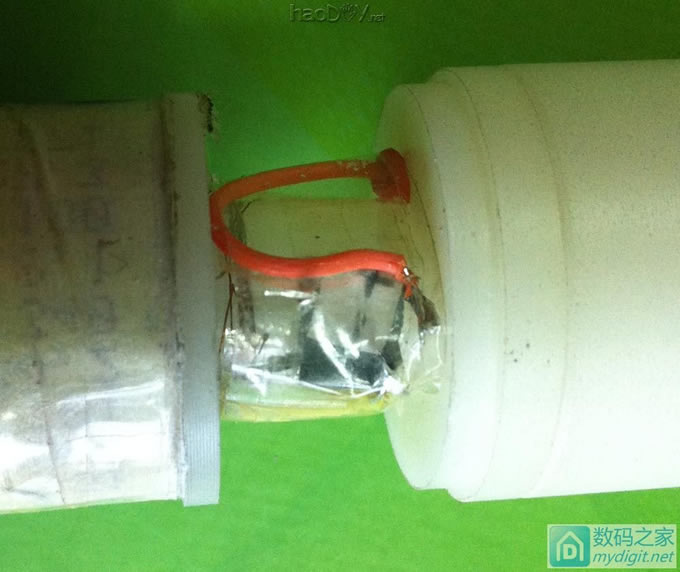

储存电能的电容。大约是2200uF/25V。
看看已申报专利的不用电的手电

整流桥。

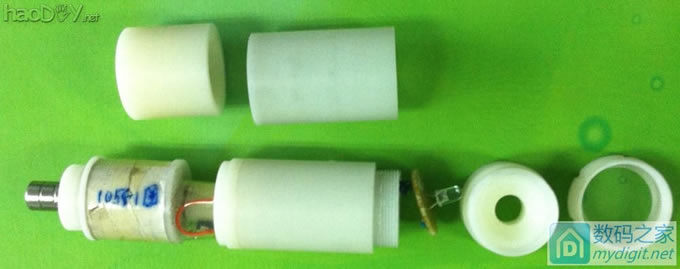

全家福。

让磁铁在线圈中运动十几下，点亮灯珠的光斑（多摇几下，可以点亮1分钟）。
看看已申报专利的不用电的手电

总结：原理很简单，也不是什么发明，主要是要专利证书。这个东西体积还比较大，不是很实用，远不如手捏那种发电的。计划进一步缩小体积，用法拉电容取代普通电解电容，找一款搞效率LED，外壳用塑料。
谢谢围观！
