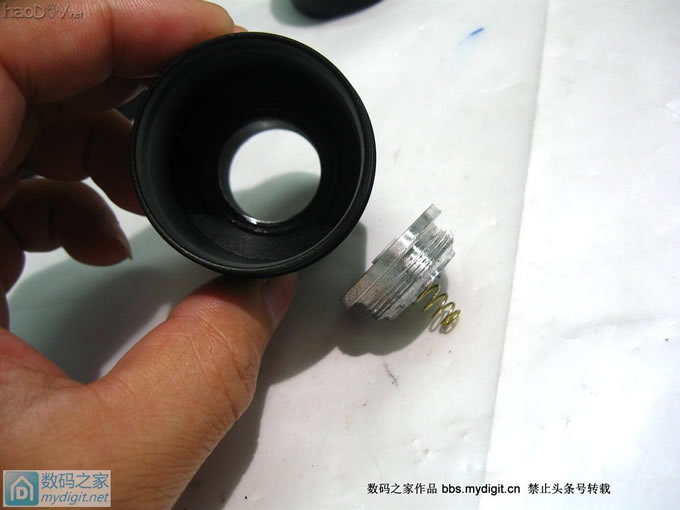

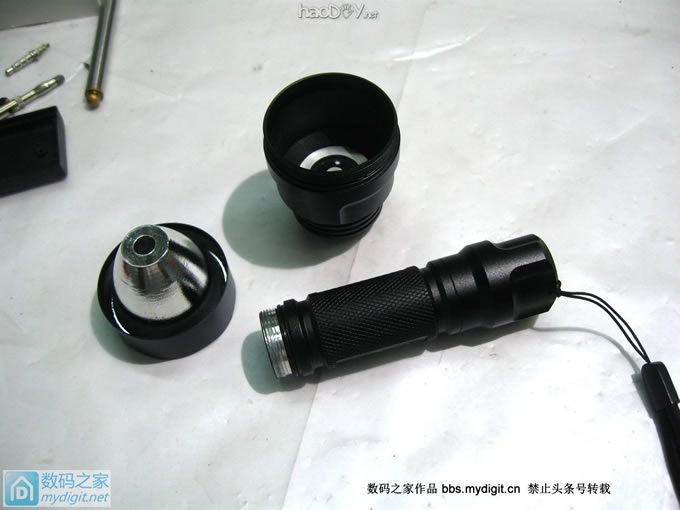

给9块8包邮的手电D个伪实芯仓 成功了但也失败了，因为“实芯仓”弄成了，但驱动CX2830挂了，没法换档，亮度只有原来弱光档样子 行上改的过程吧，至少过程是美好的，拆头

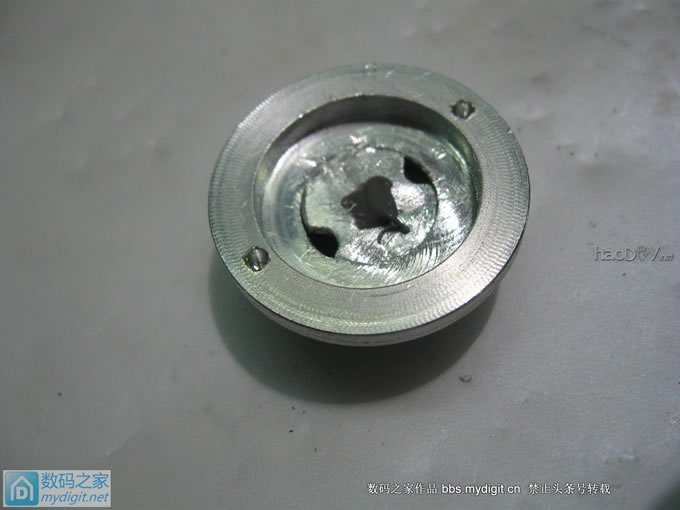

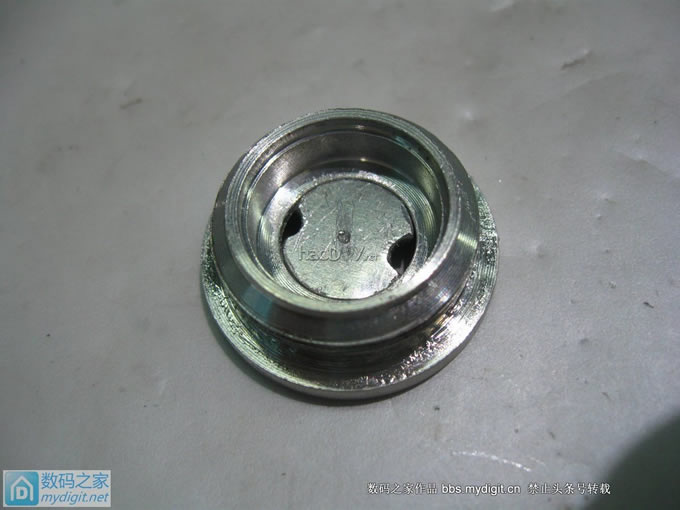

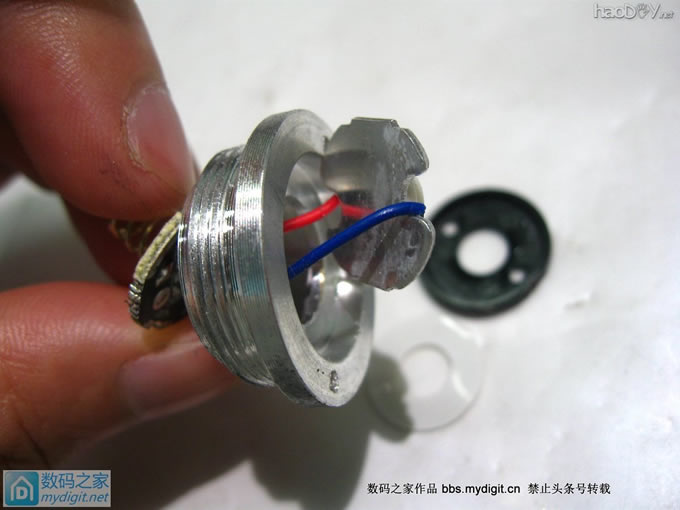

准备取出这个空心仓

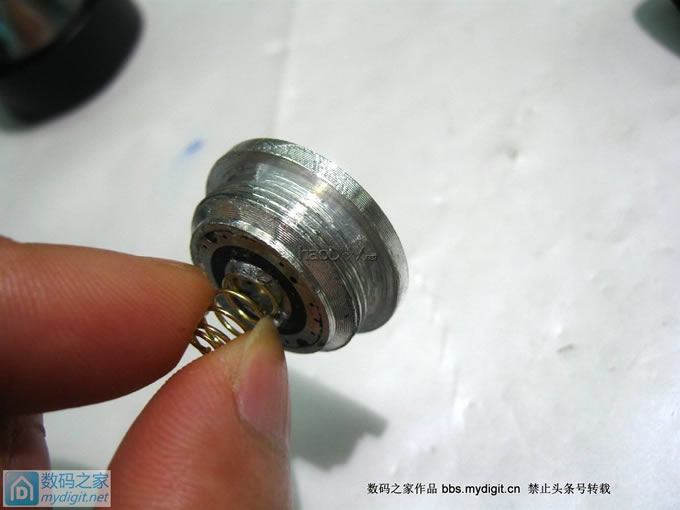

用尖嘴钳取的，还是很方便
上面居然有润滑油，不知道是什么作用，导热？

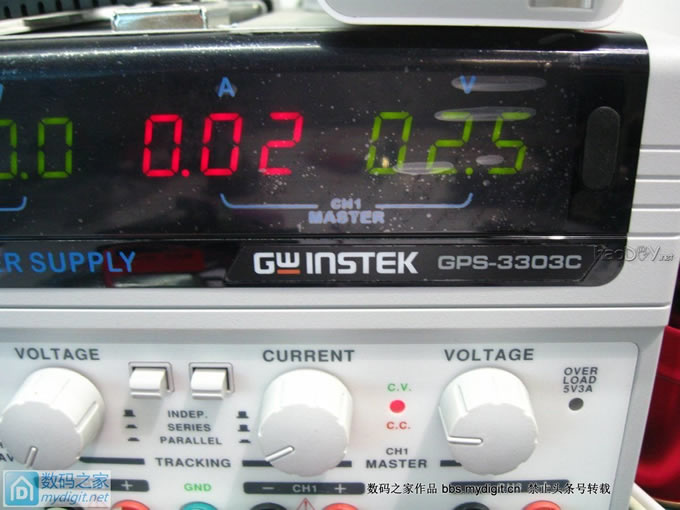

最小点亮电压2.5V 电流约20mA

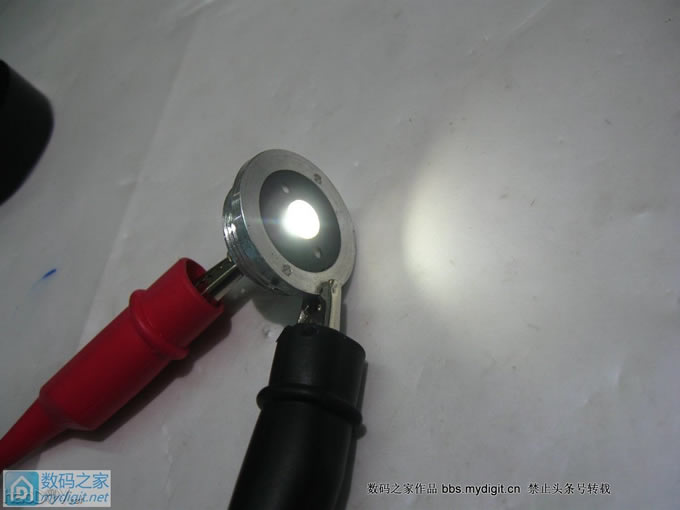

微弱的光

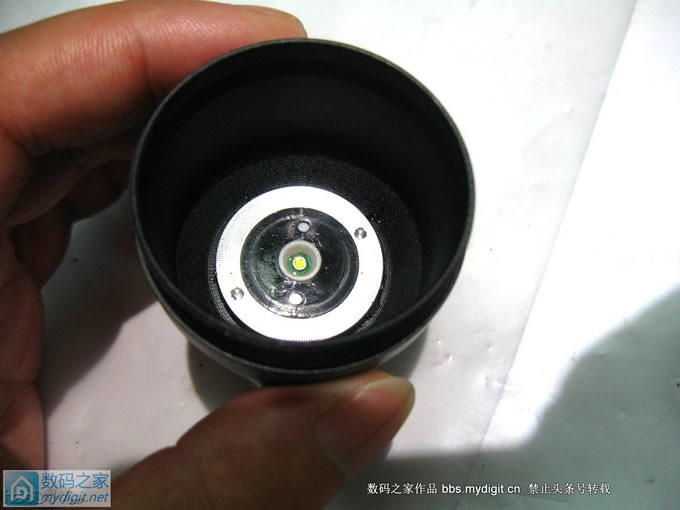

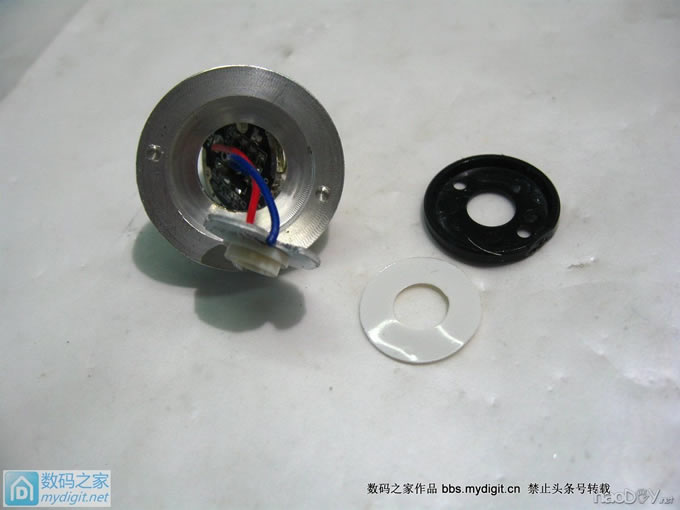

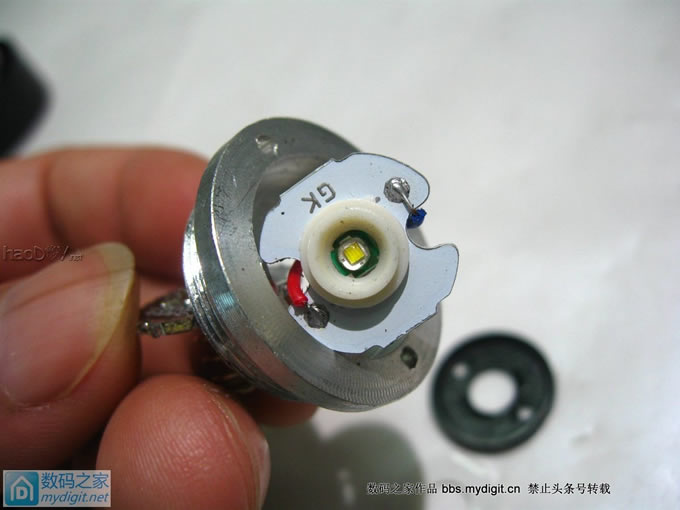

取下黑色塑料片，灯板直接掉出来了，
背面什么都没涂

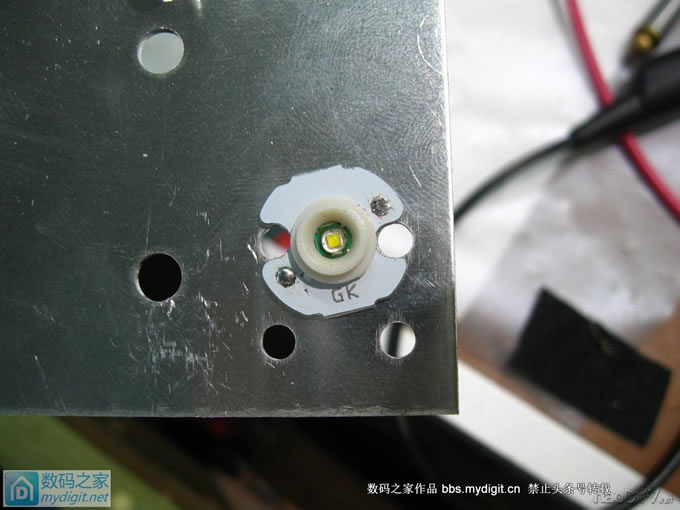

灯珠特写

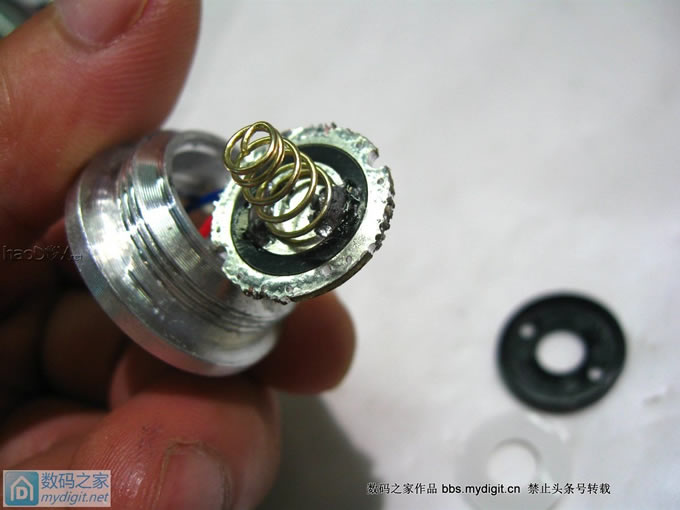

把驱动板抠出来 不紧

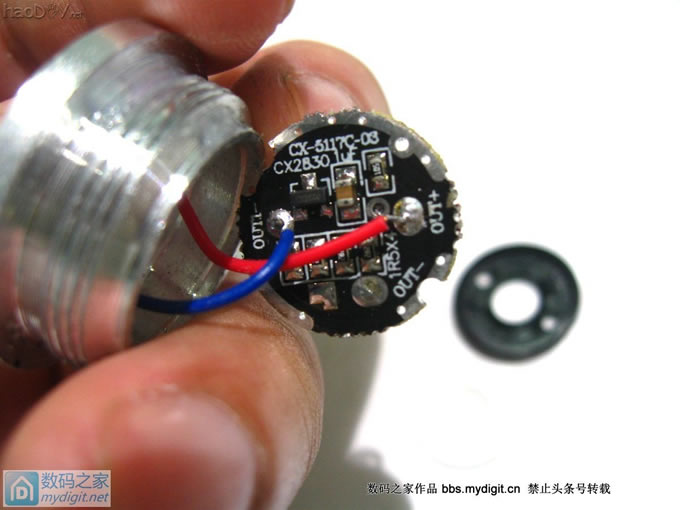

驱动板元件面

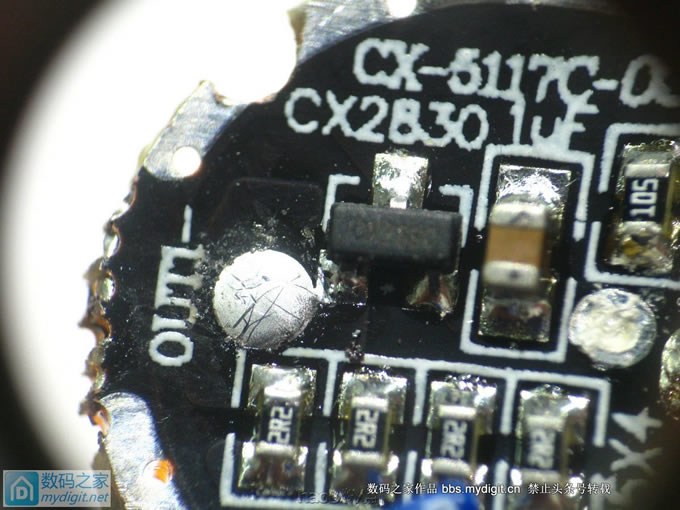

CX2830 板子和芯片上都有写

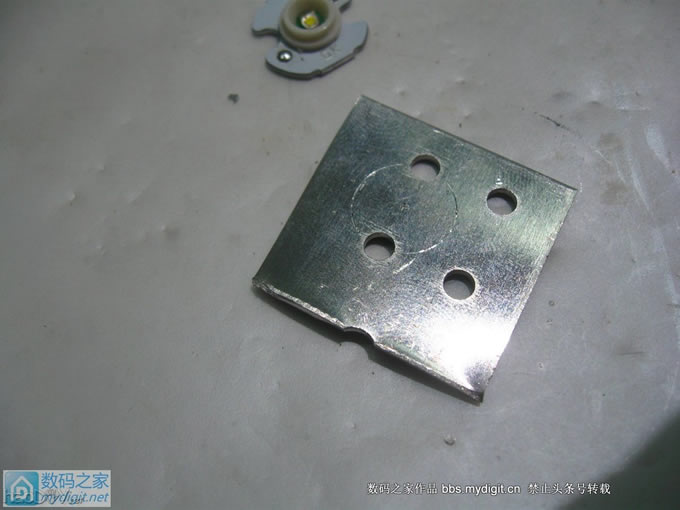

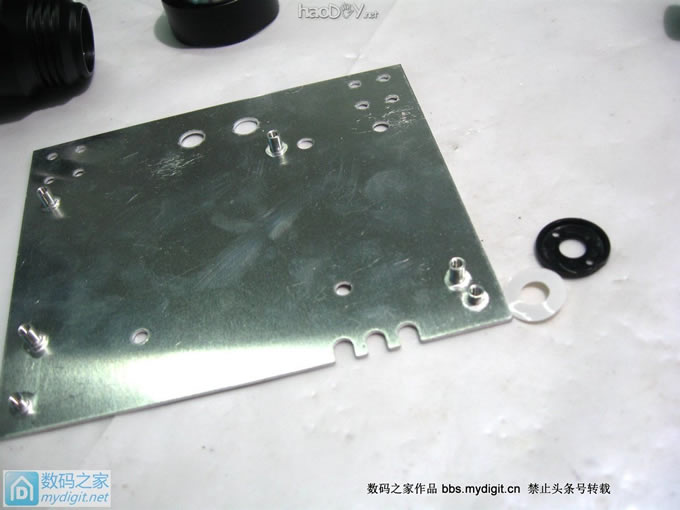

找出一块之前收集的铝板

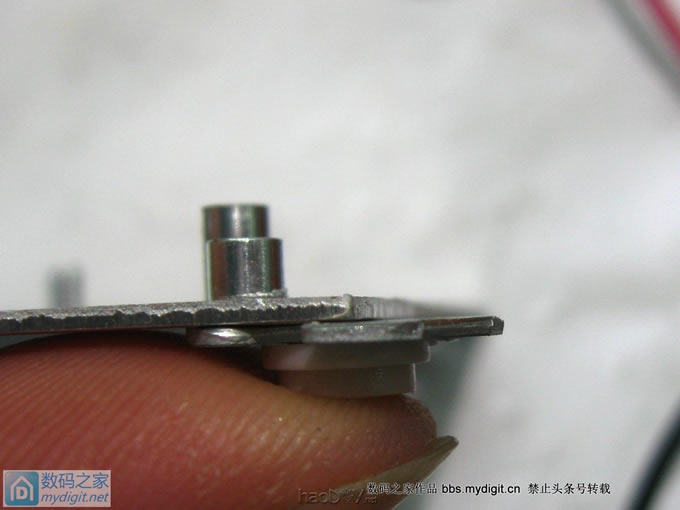

厚度和灯板的差不多
角落有四个孔，横向间距刚好可以利用上

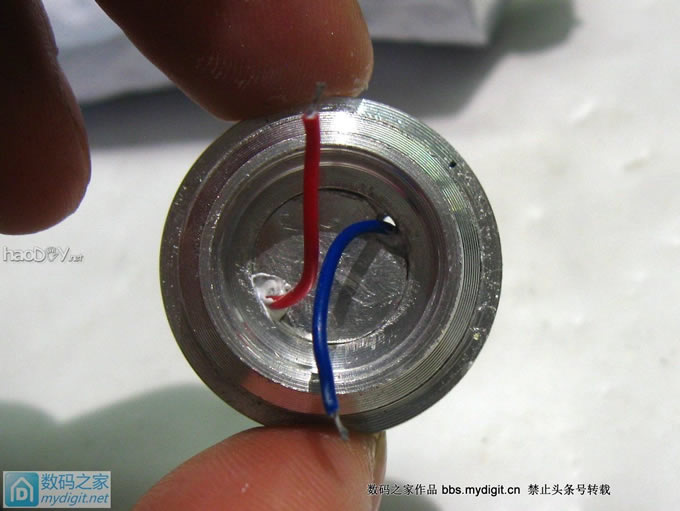

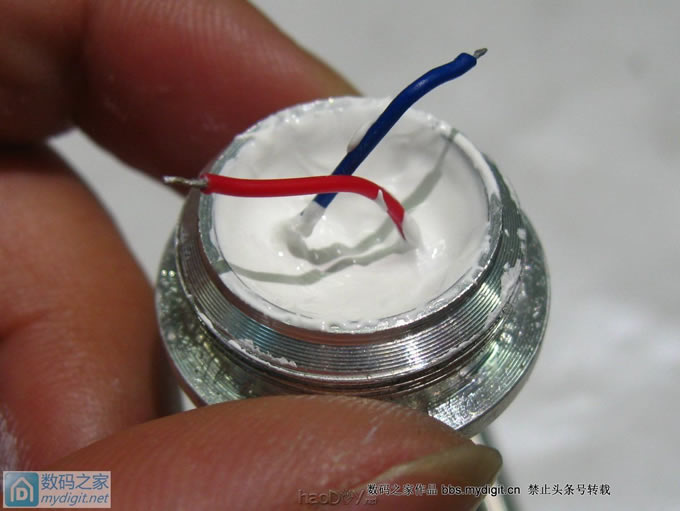

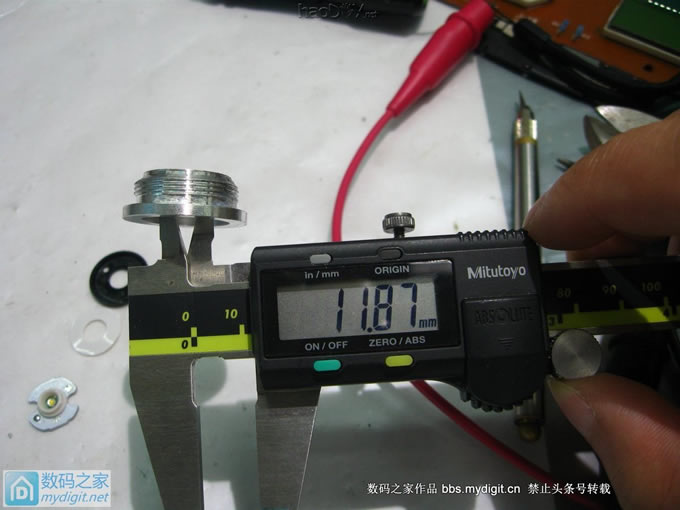

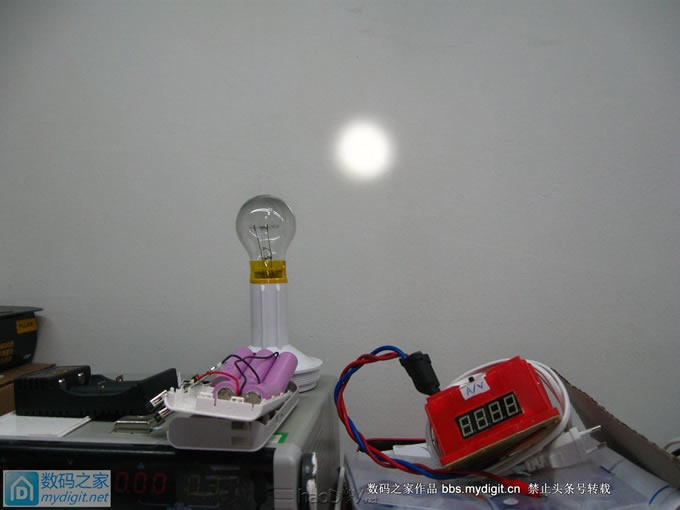

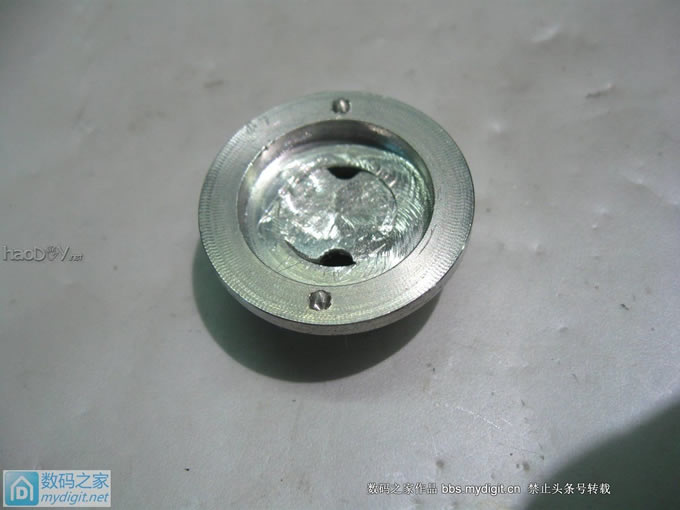

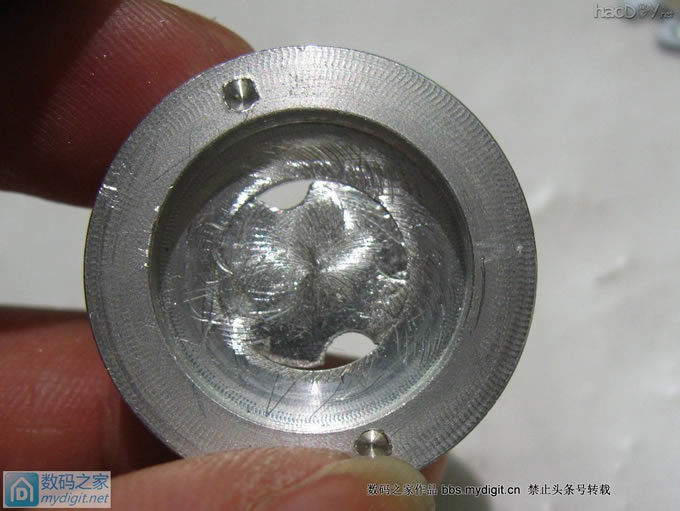

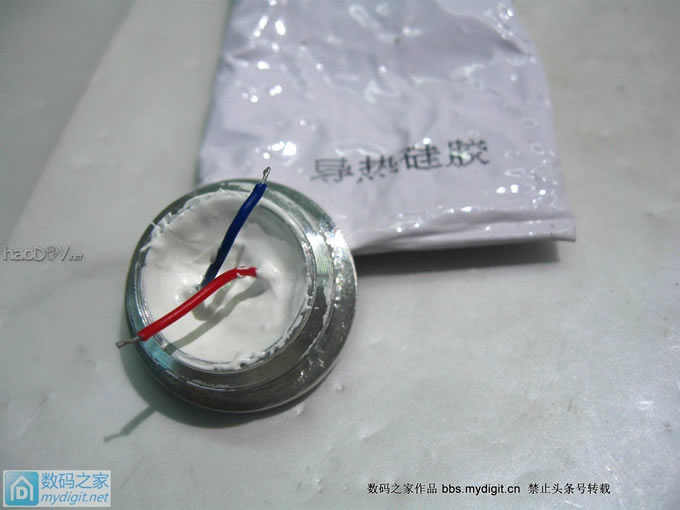

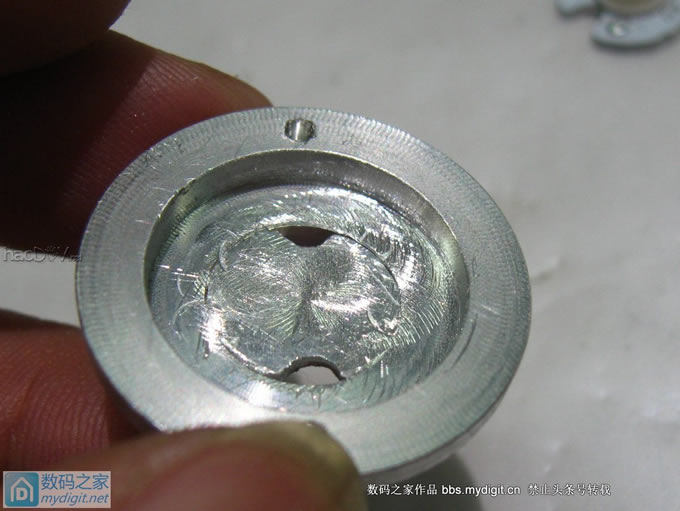

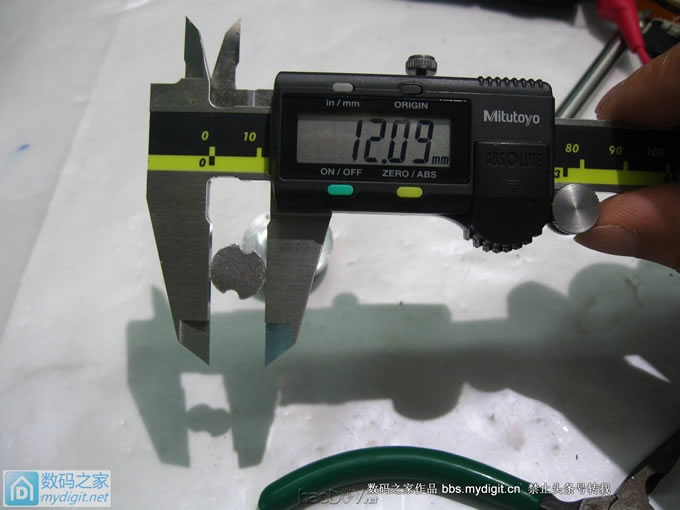

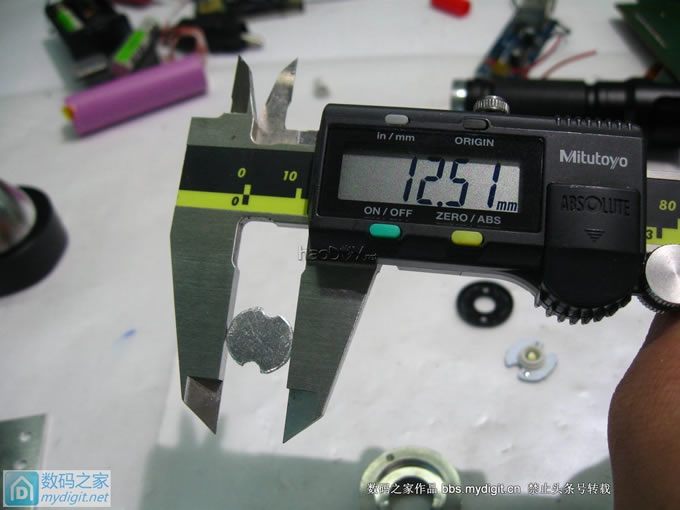

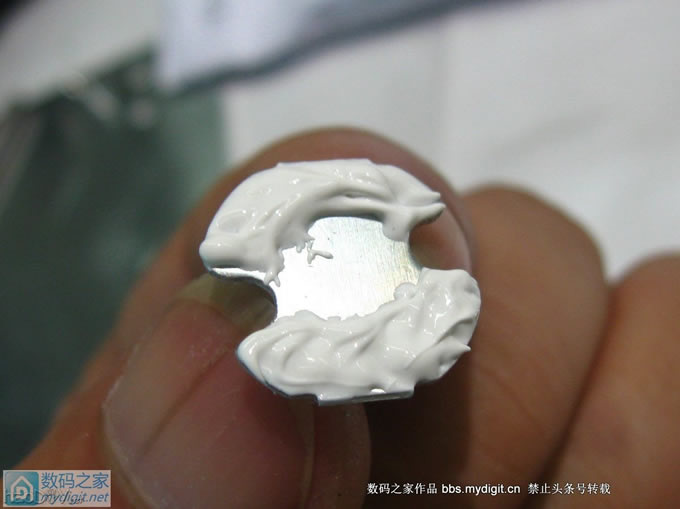

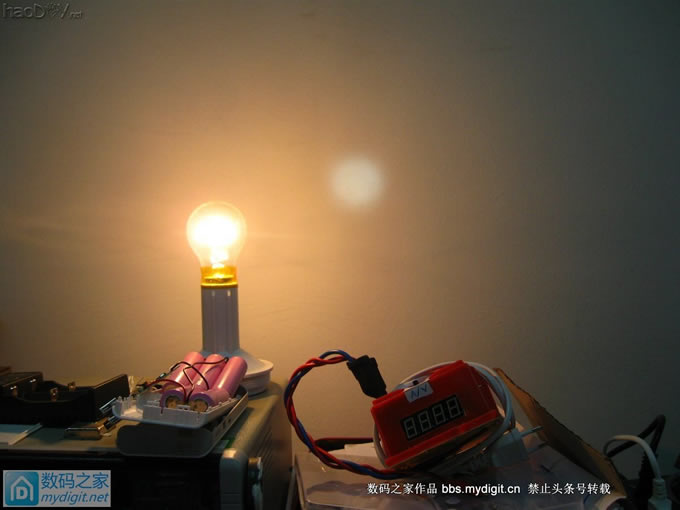

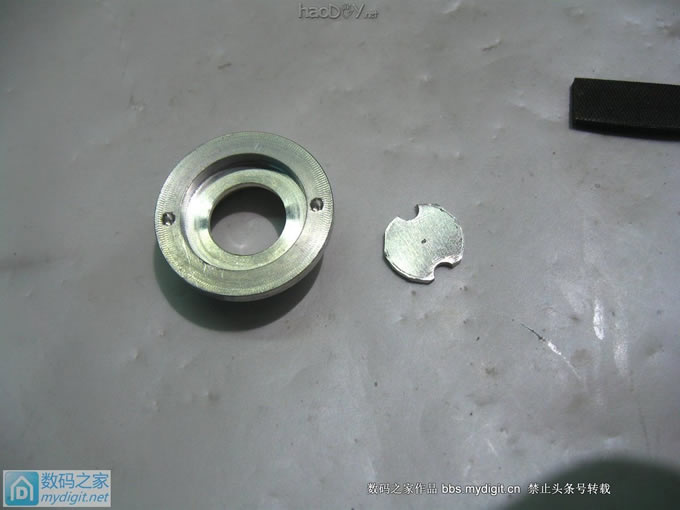

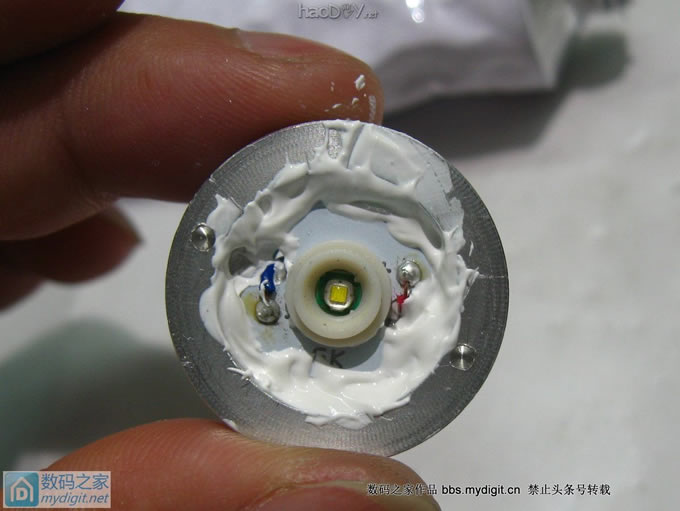

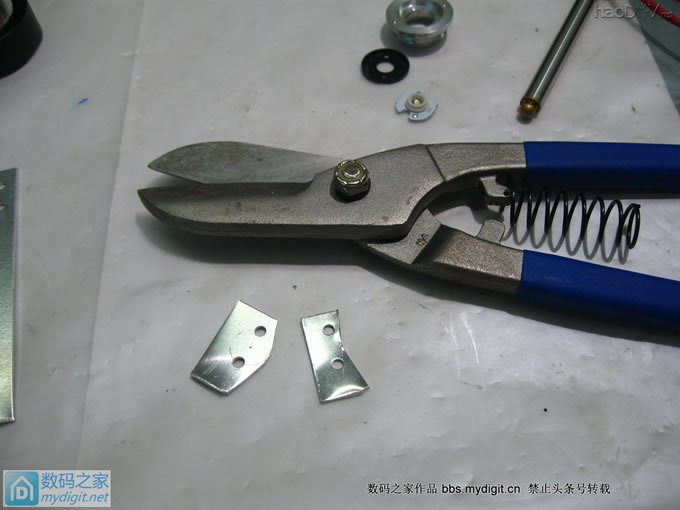

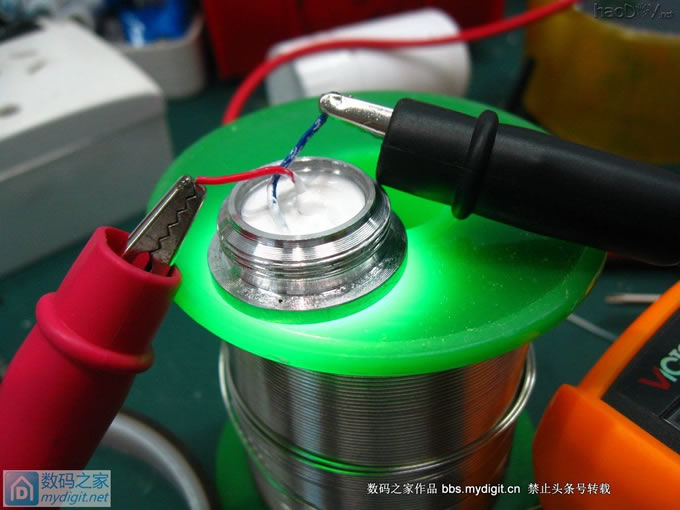

楼下更精彩！ 继续接力... 测量空心仓内径 11.87mm  在剪下的小板上画个12mm的圆  作案工具，专门对付这类铝片的  用锉刀打磨成大概尺寸 以刚才画的圆为参考  量一下，还有12.51mm  继续打磨 12.09mm了，因为打磨不像模具冲压，圆不是很标准，是椭圆的，所以留点余量，好紧配  强行敲进去，紧密结合，导热好  内面，这面是放驱动的，等下涂导热硅胶封死  稍微打磨一下，敲进去有点毛边  换个角度看下，自己认为完美了  中心涂导热硅脂，优惠购里两块包邮的那个，想着导热硅脂应该是导热硅胶要好点吧  灯板周围涂导热硅胶  按下去，多余的弄到上面来  背面也要涂  涂好了，要把驱动板的台阶擦干净，不然负极不导电了  涂了很多，  上电加热加速固化 上面那张本来是要放擦干净台阶的，好像拍错了  0.38A电流 3.1V电压，1W多点的功率加热  固化装起来发现不能换档，只有这一种亮度了   100W白炽灯打开，那个光斑都快看不到了  把电阻和电容都量了一遍，没问题，最后怀疑CX2830挂了  负极用一个二极管直接连通，至少电池电压高的时候，灯珠比用坏的2830亮点，
