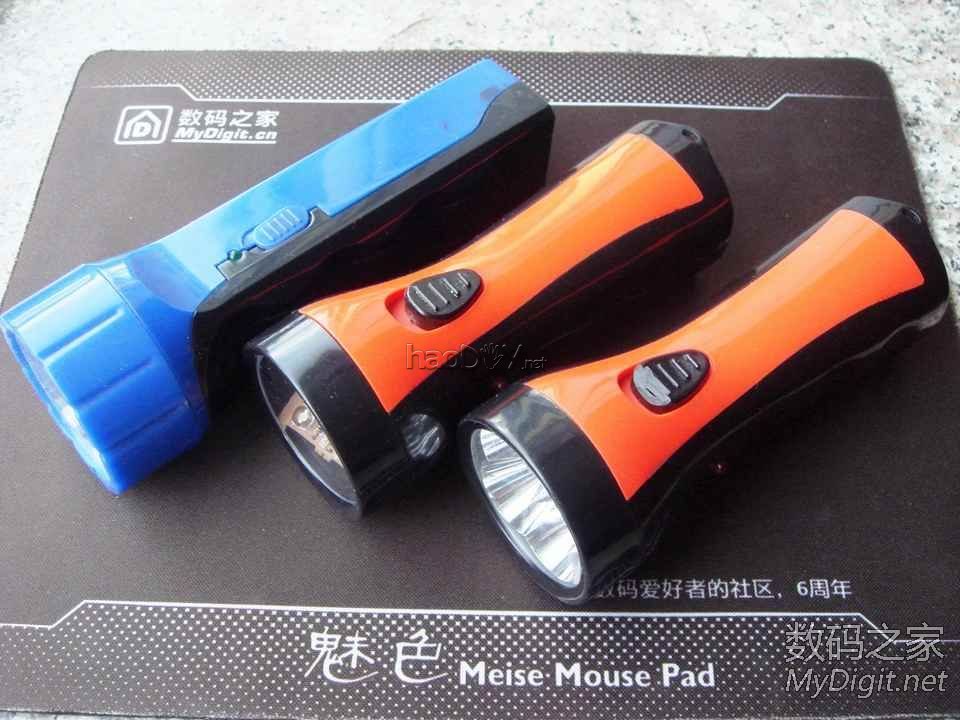

日常大量使用的铅酸蓄电池充电式LED手电筒因为蓄电池报废的多见，这种小型铅酸蓄电池配件不好购买。而现在手机等淘汰的锂电池很常见了，如果用到这种LED手电筒上还是不错的选择。使用锂电的一个难题就是充电电路的改动，本着通用性、易用性和可靠性，这里尝试两种方法：第一种是废弃原有充电电路，外加一个锂电座充的充电板；第二种是保持原有充电电路不动，加入稳压元件。 第一种：废弃原有充电电路，外加一个锂电座充的充电板 这几个LED手电筒都是蓄电池报废的

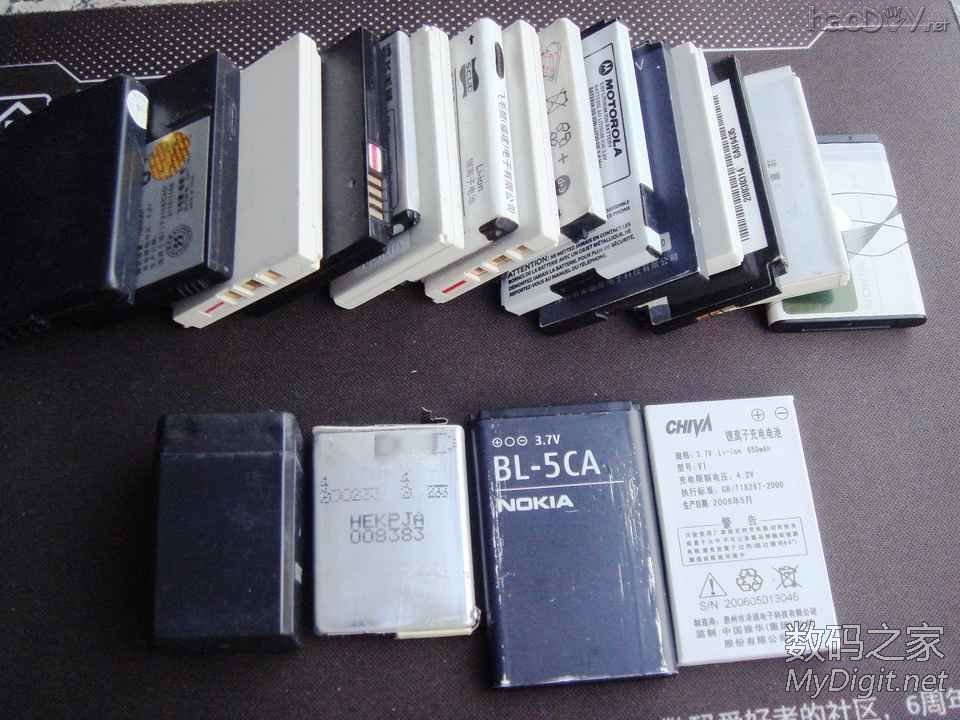

一堆手机等淘汰的锂电池

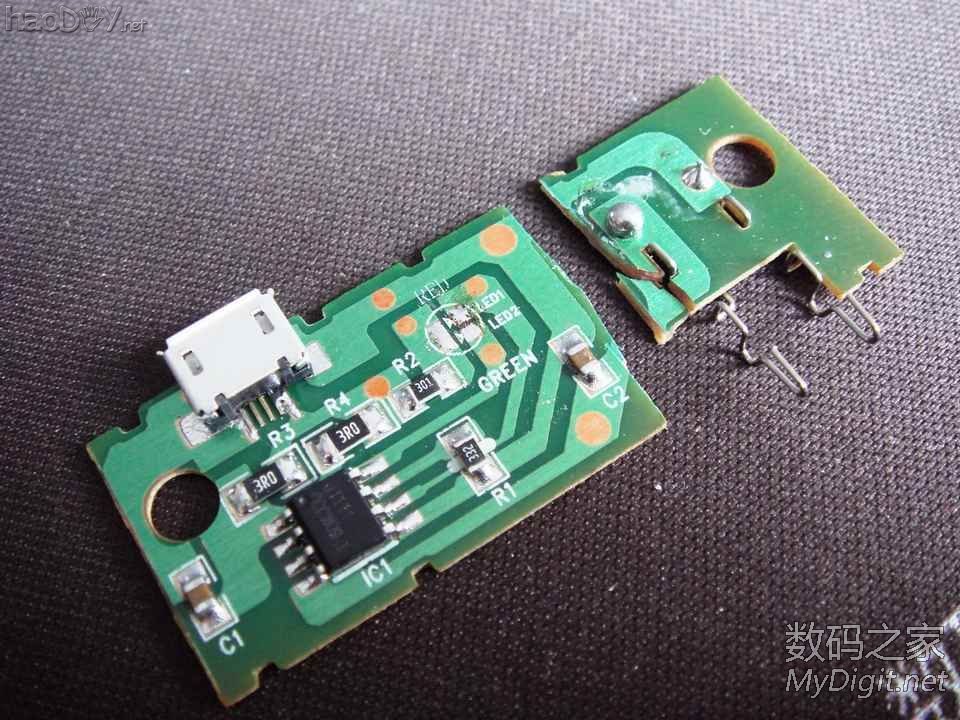

又一堆网购的德赛锂电套装，其中有JT111充电芯片的座充性能不错

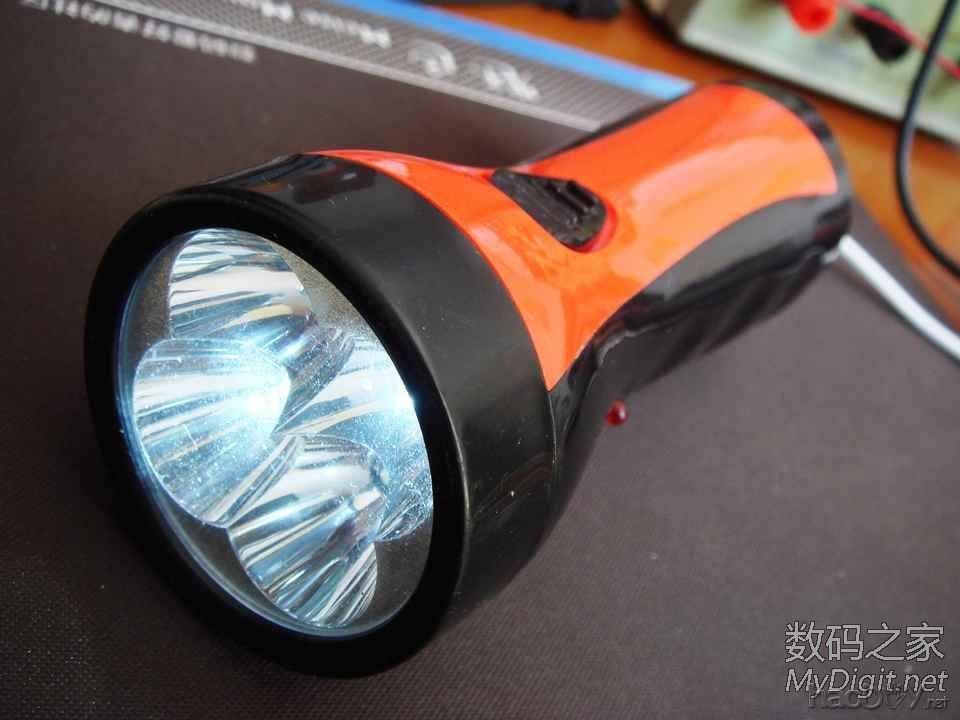

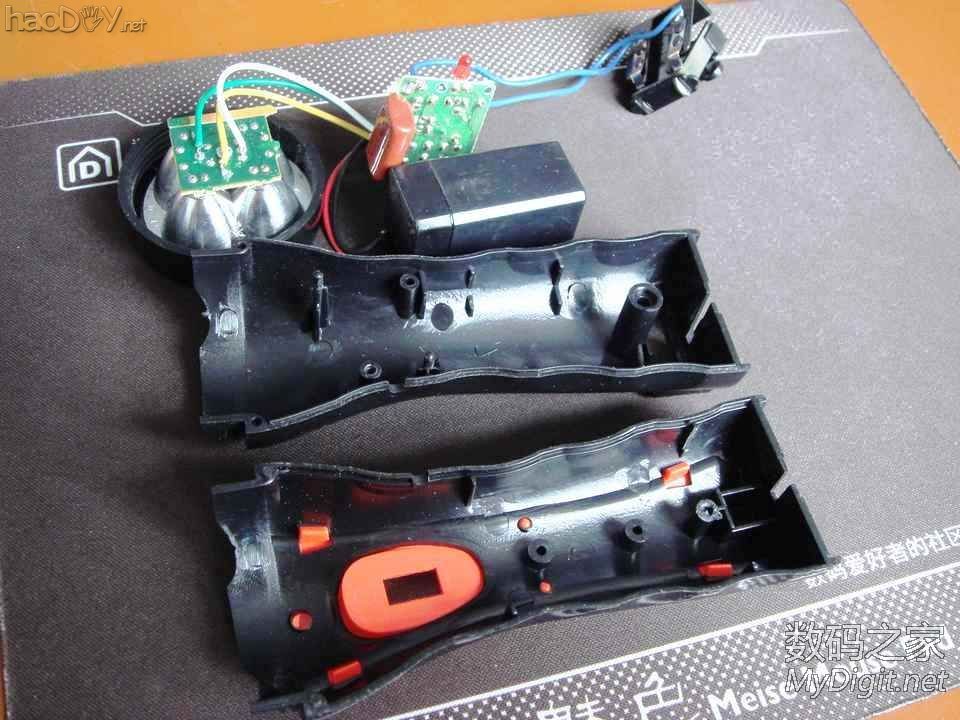

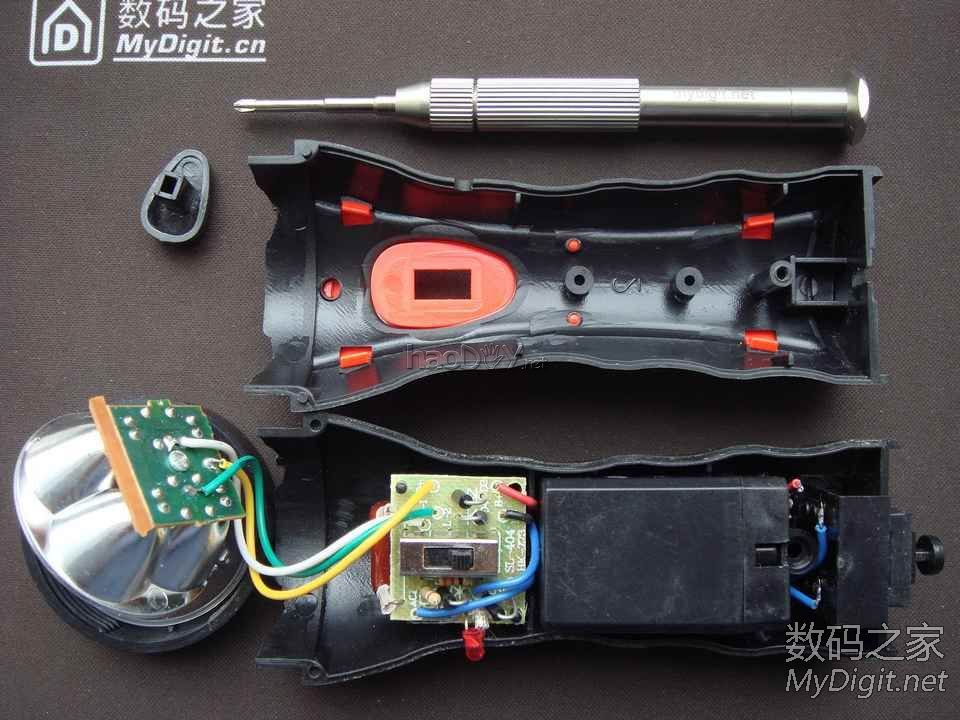

这个拆解的LED手电很小，电池也小。

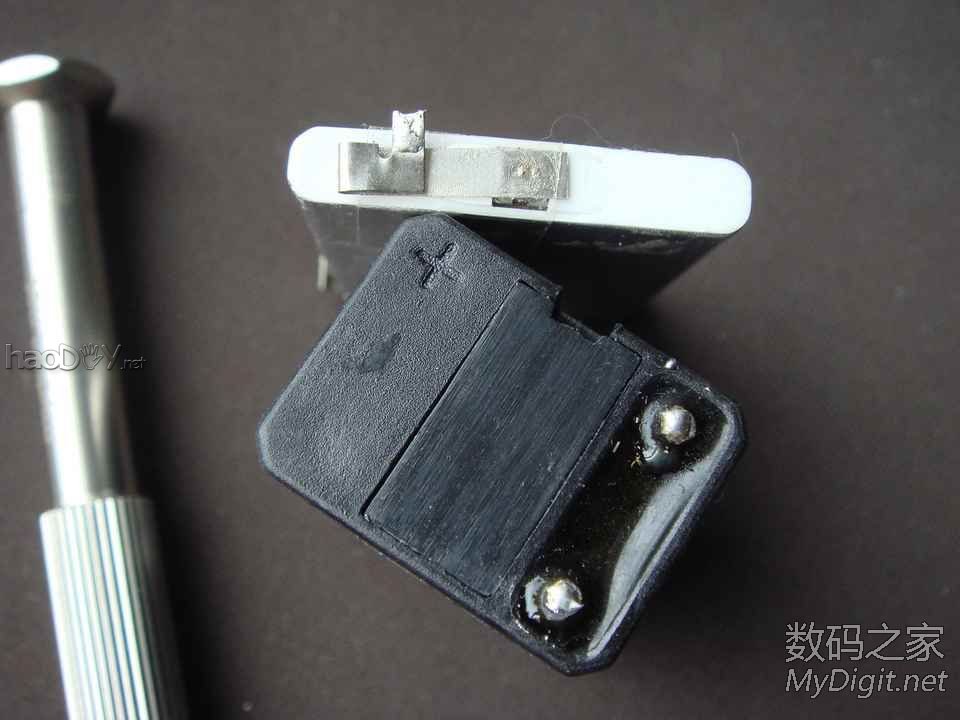

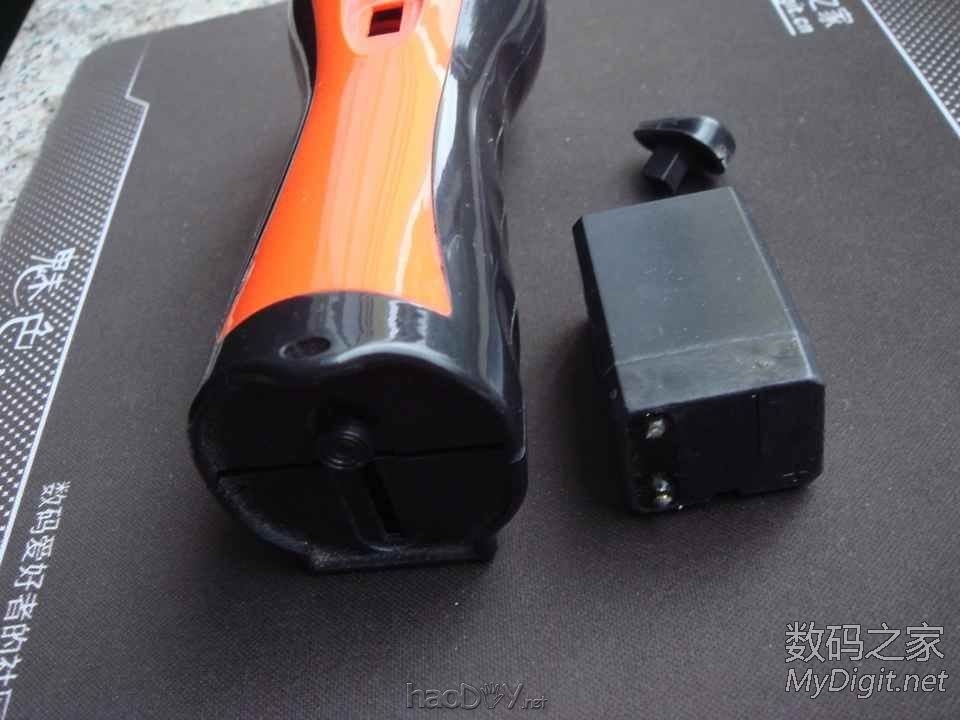

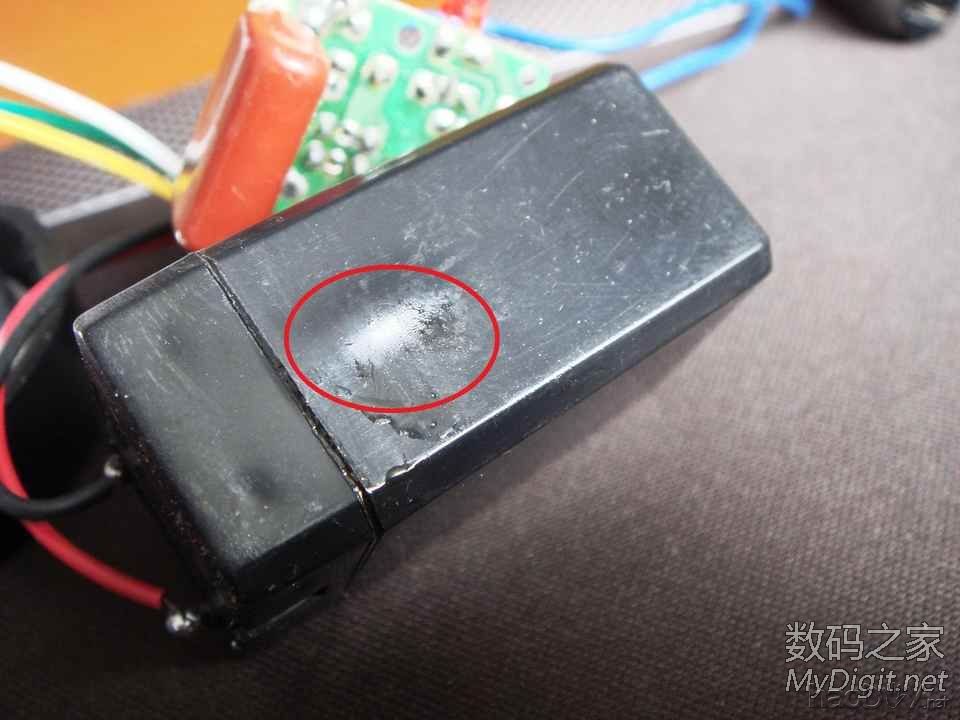

铅酸蓄电池这里鼓了

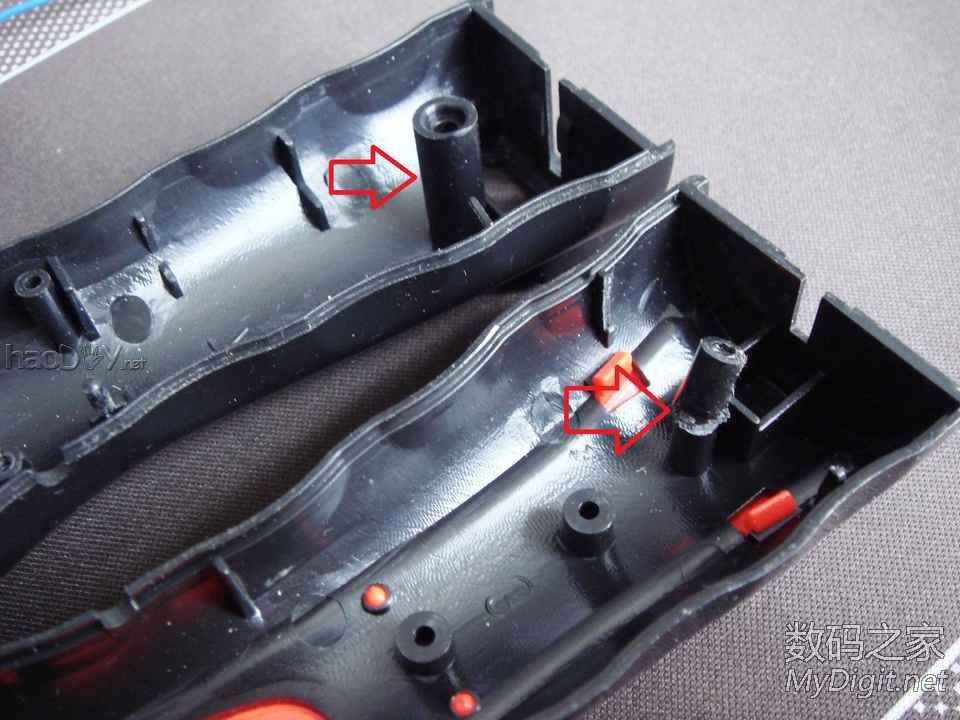

去掉螺丝固定桩

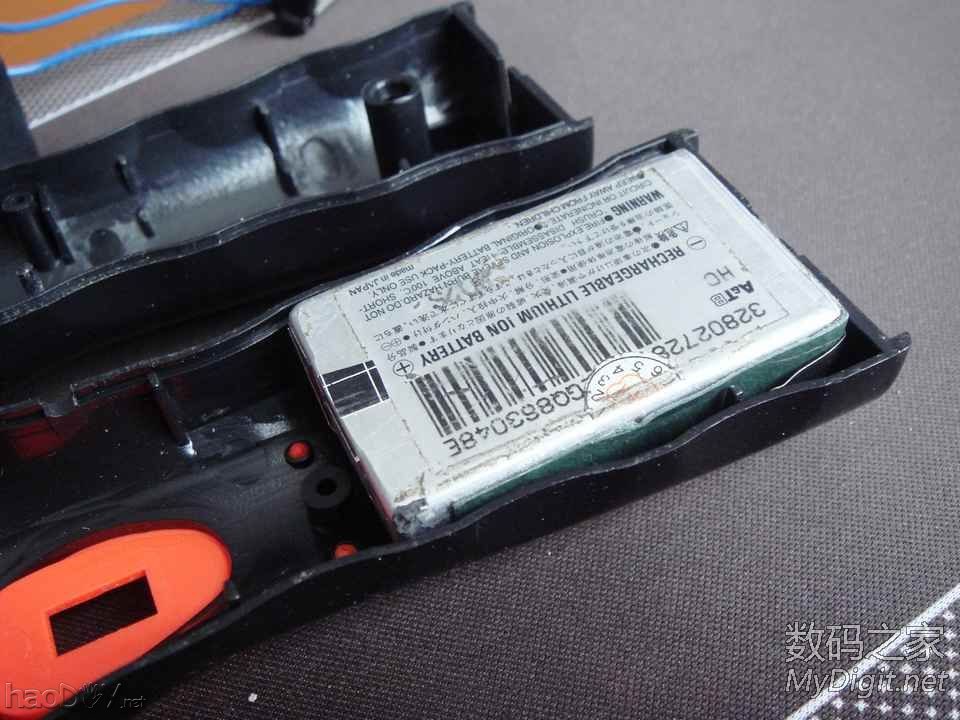

试装锂电
充电电路板倒灌电流的大小应是值得考虑的问题

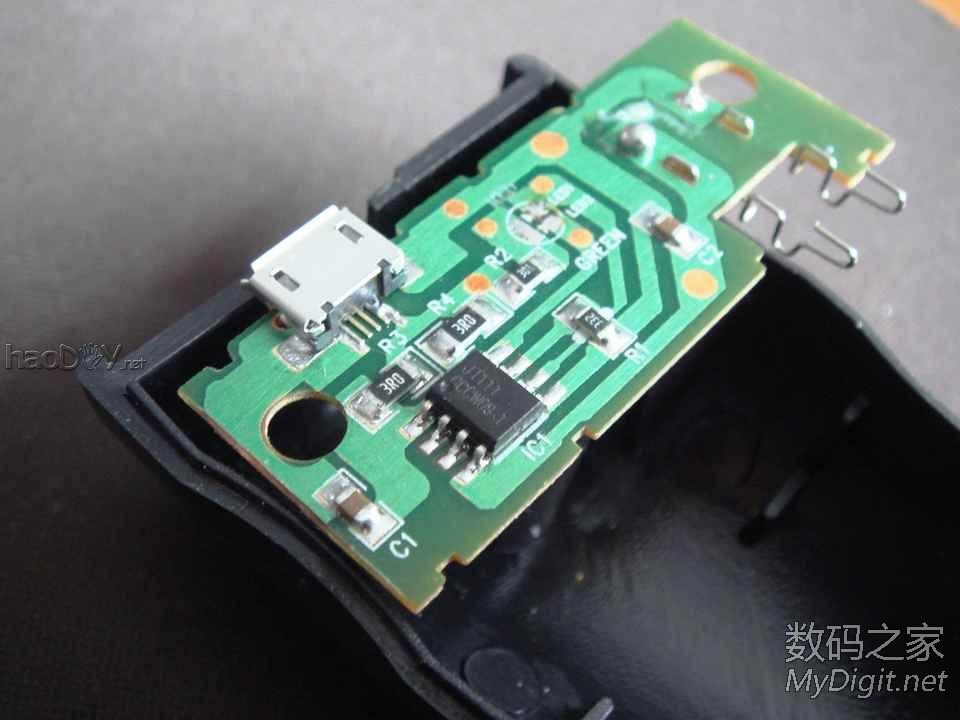

JT111充电芯片的倒灌电流仅为2uA左右---表现十分优良！一般锂电池内置的保护板电流有的都在10uA左右，见过还有50uA的。而用LM393芯片的座充倒灌电流在1000uA左右。

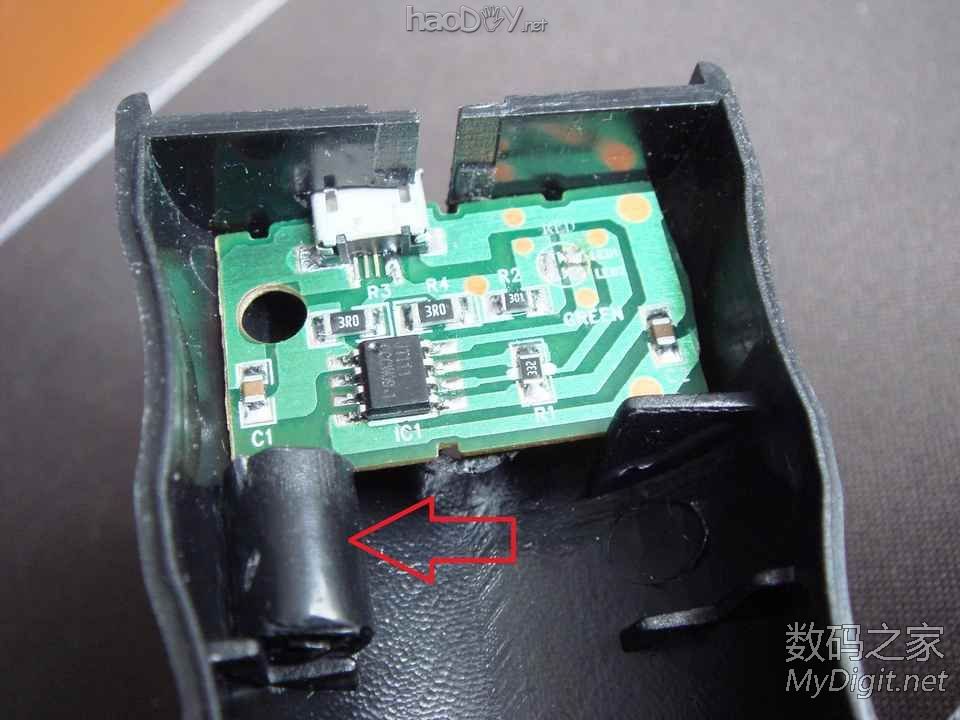

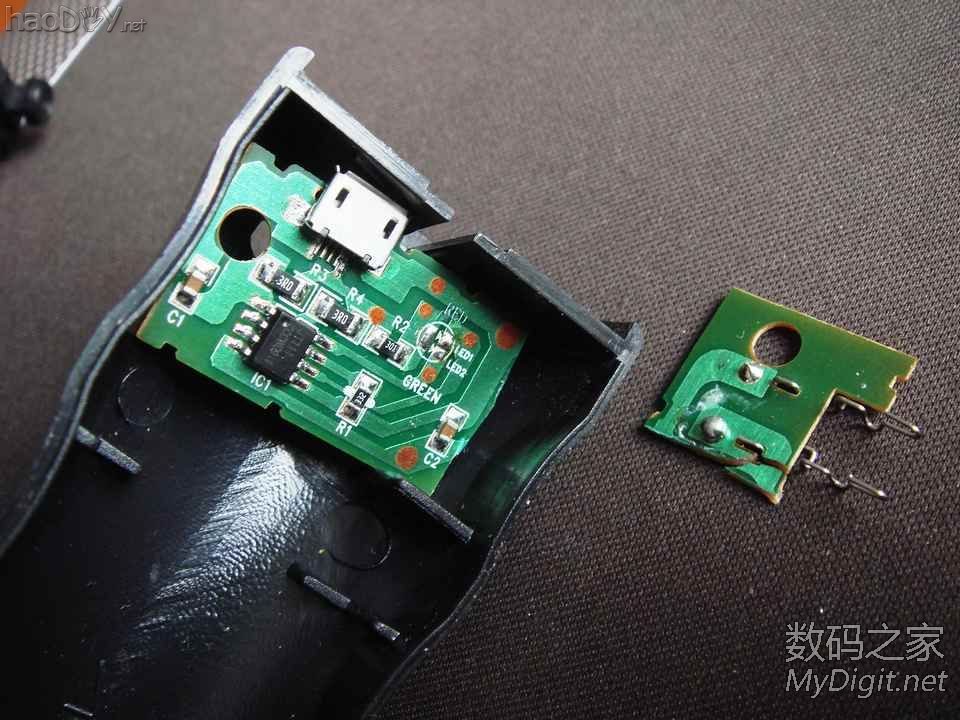

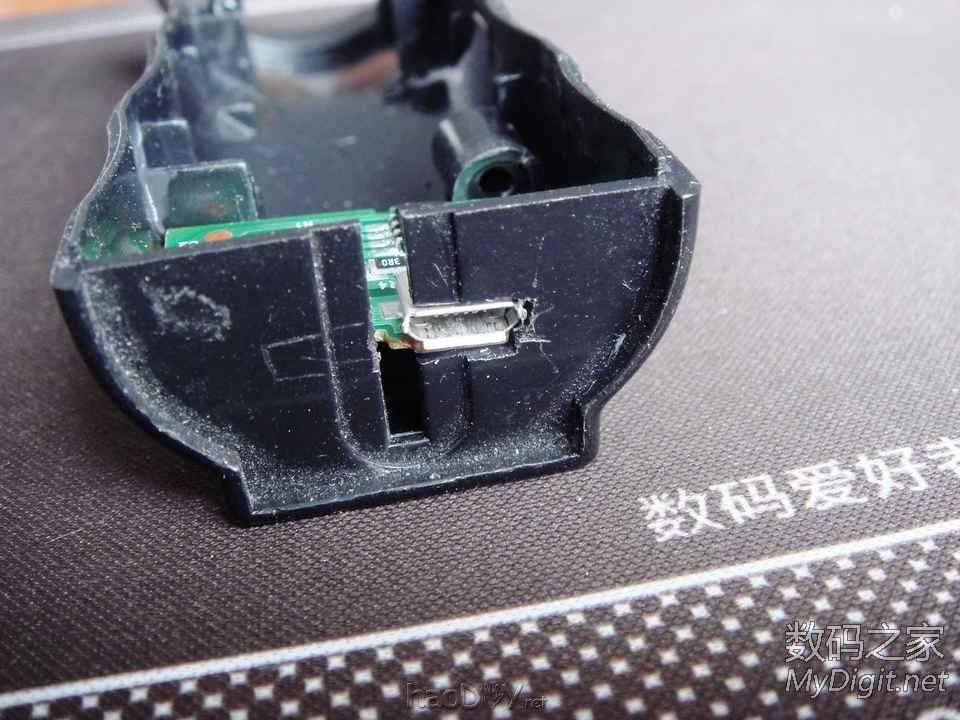

试装充电电路板
螺丝固定桩用502粘到这里
去掉原有充电电路，重新连线。

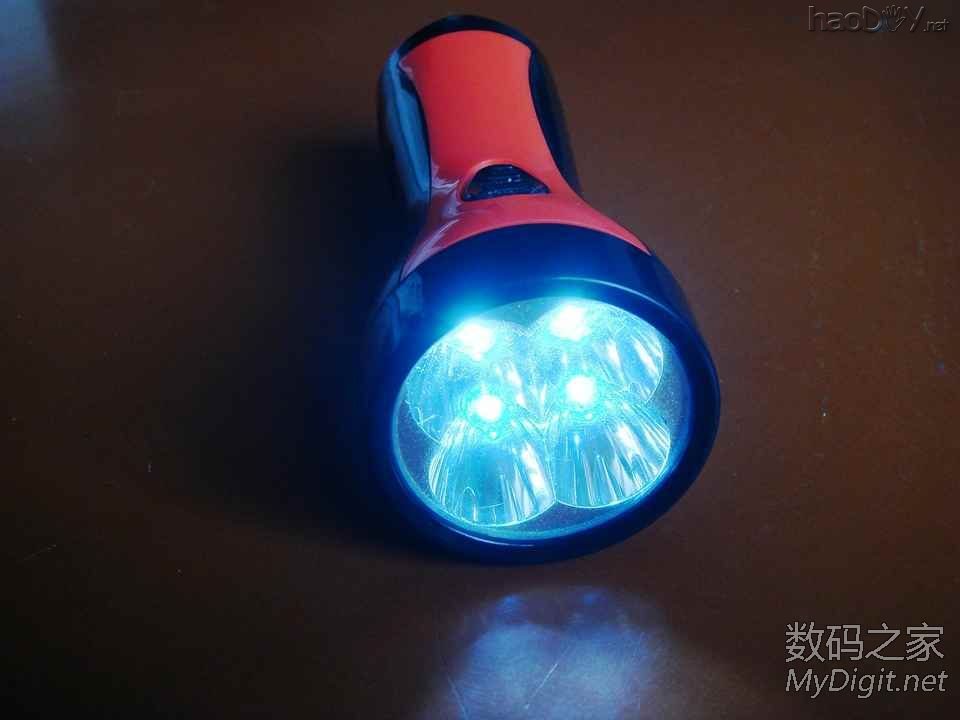

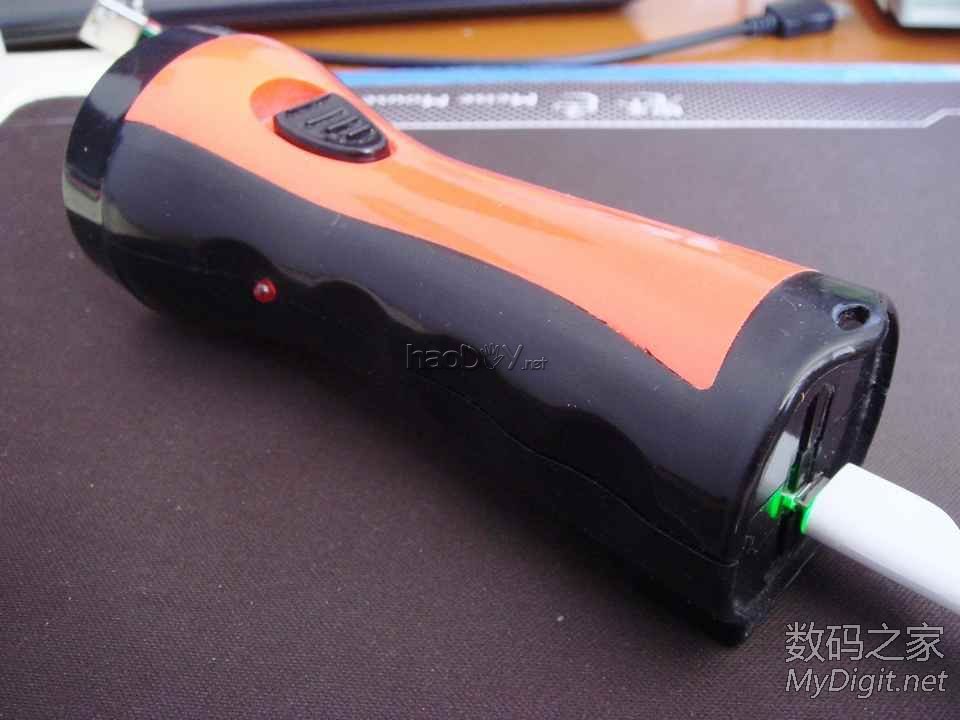

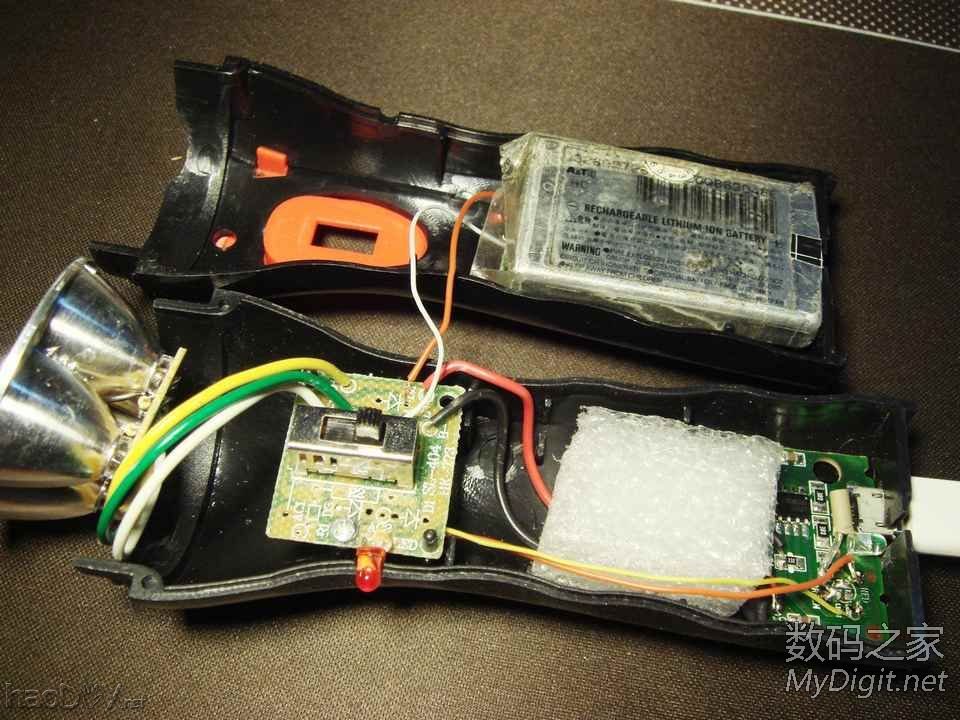

总装好了

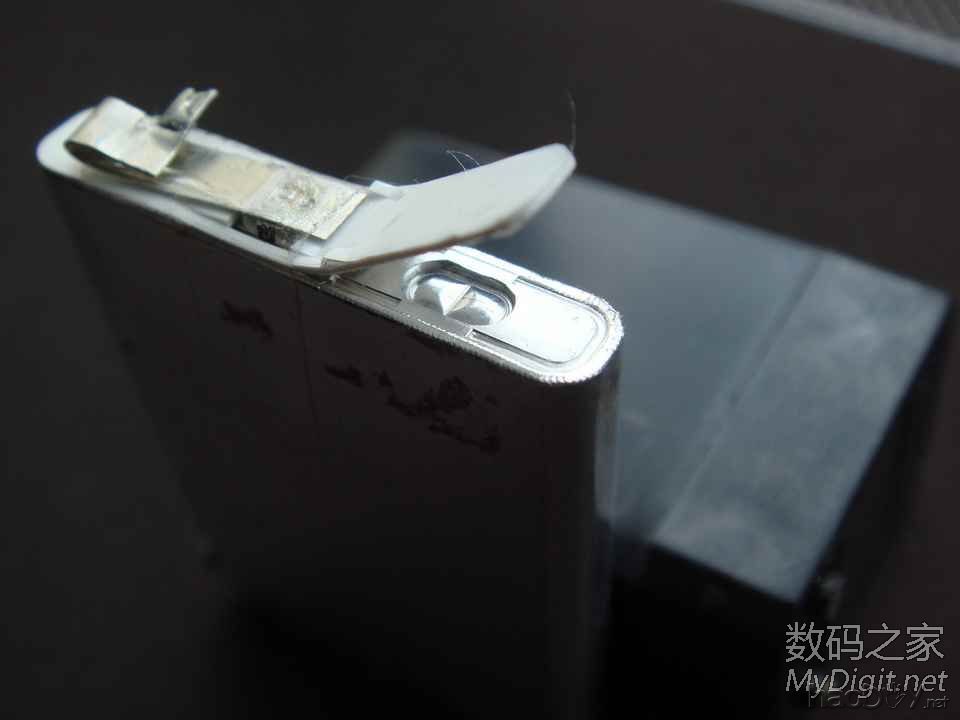

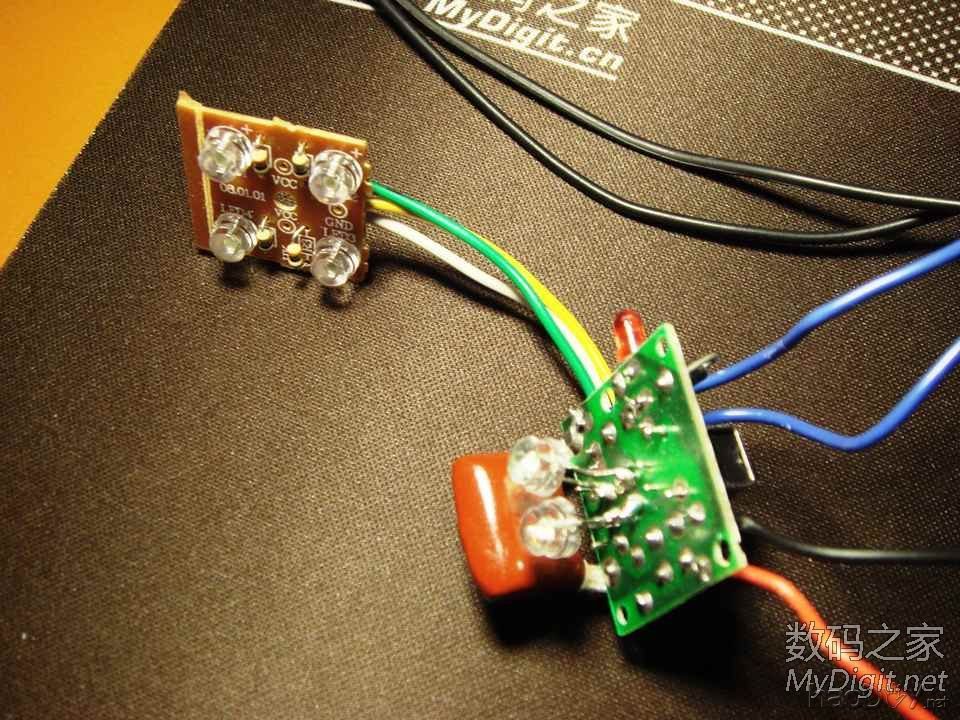

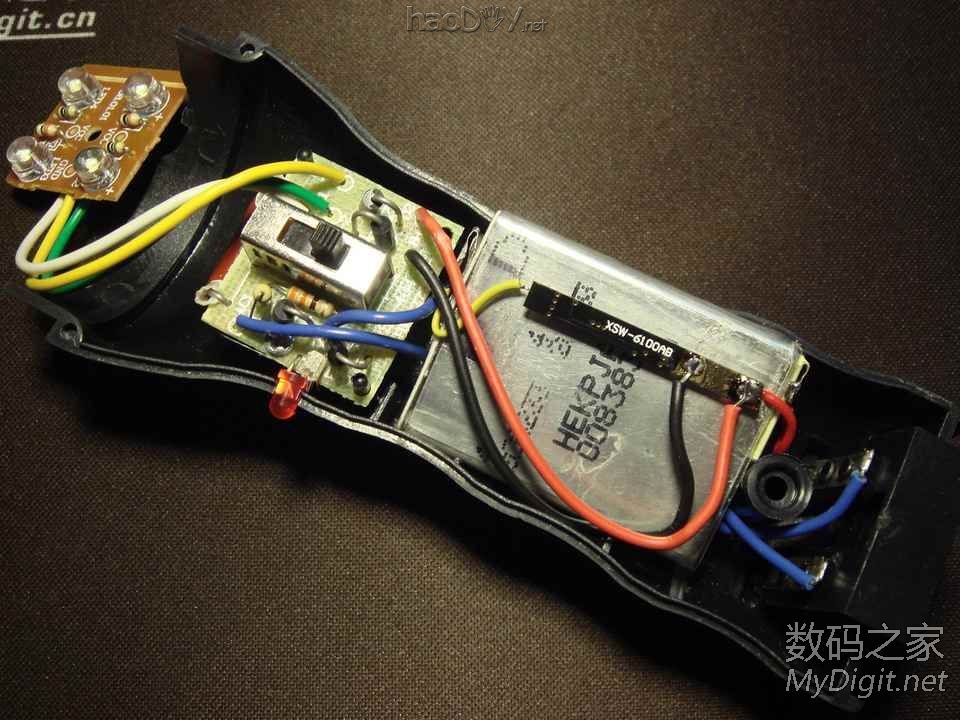

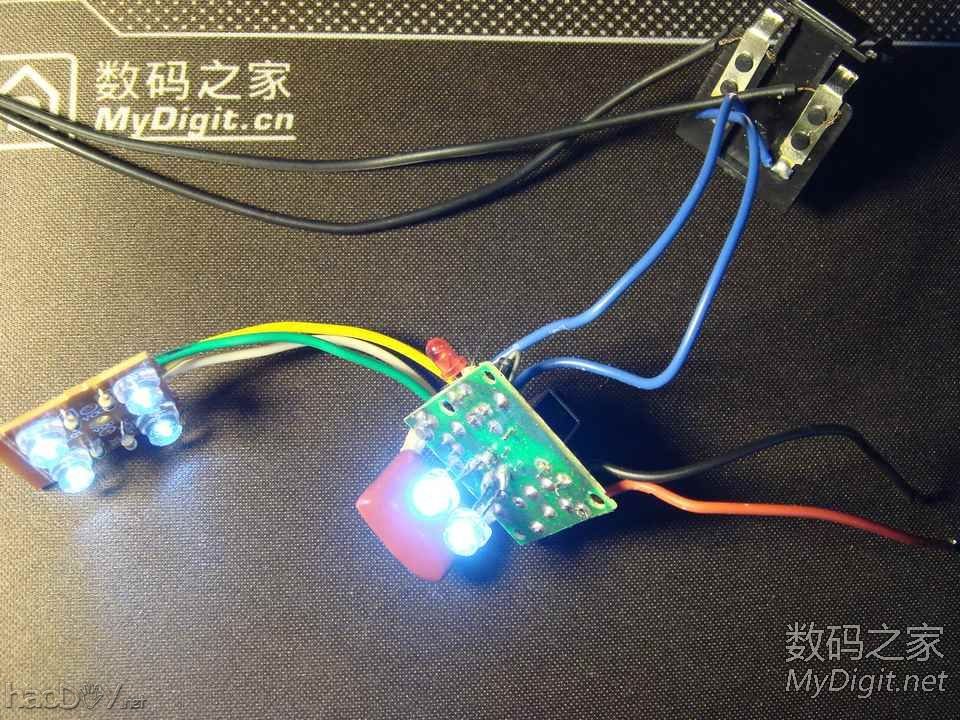

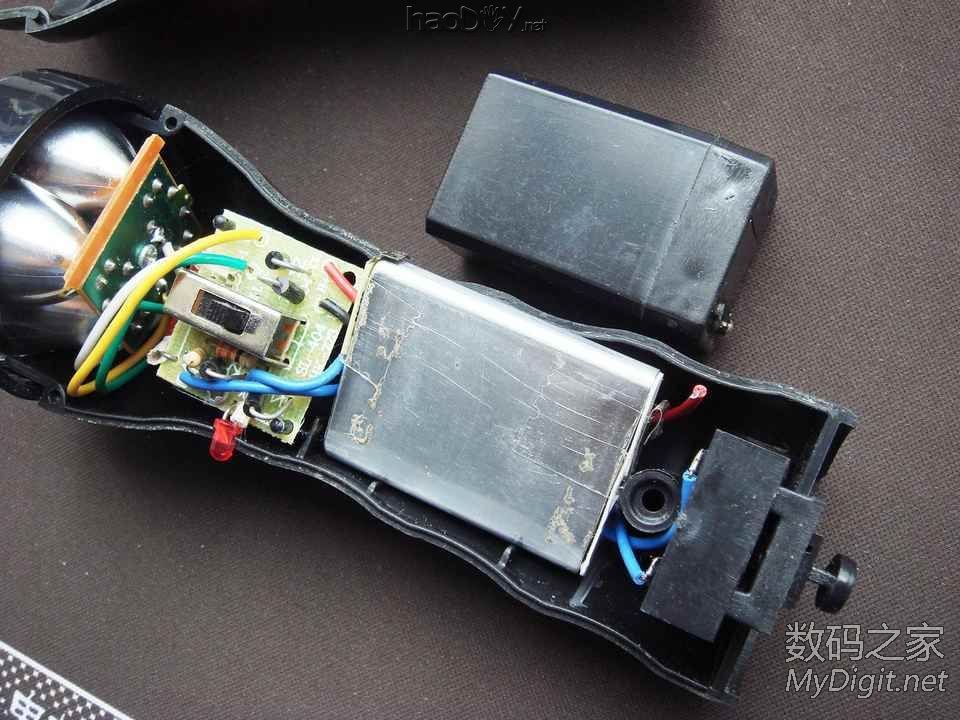

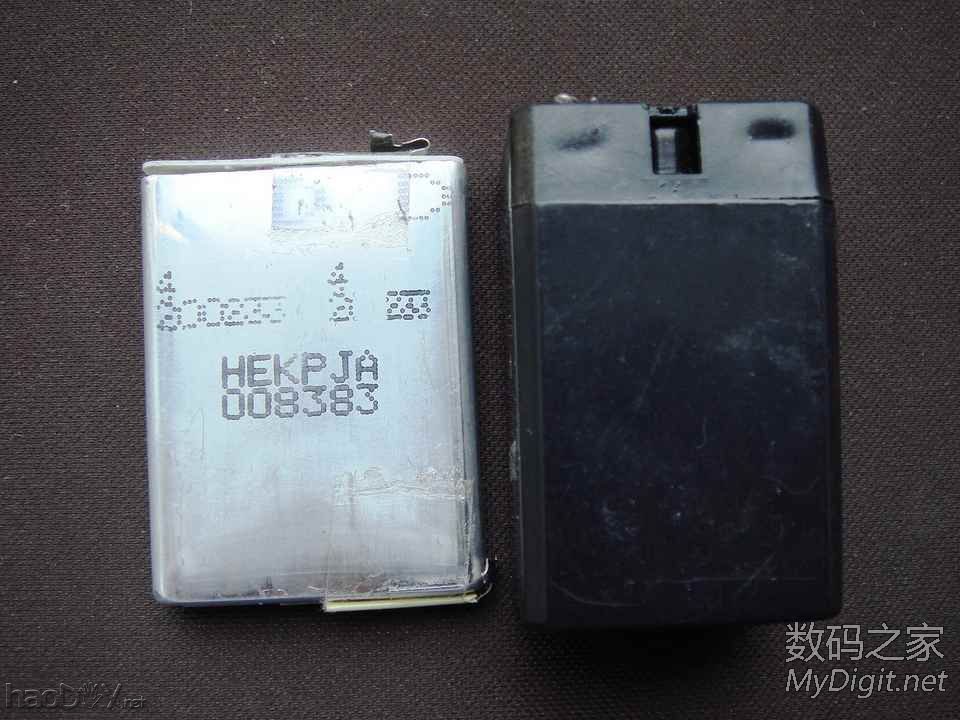

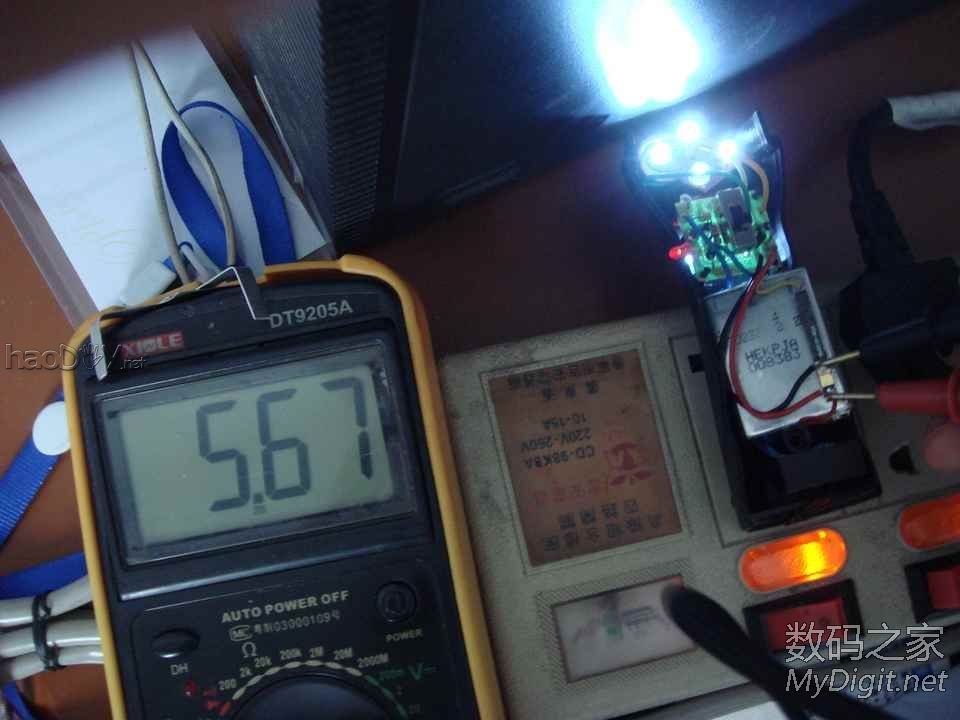

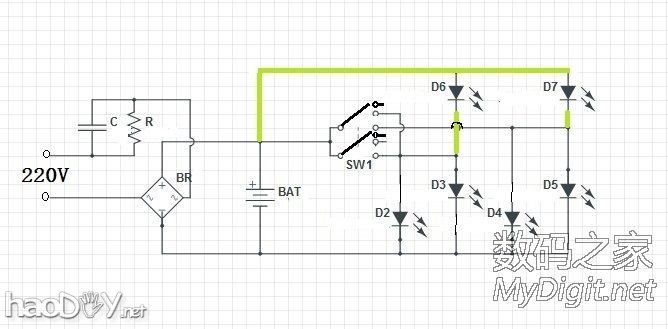

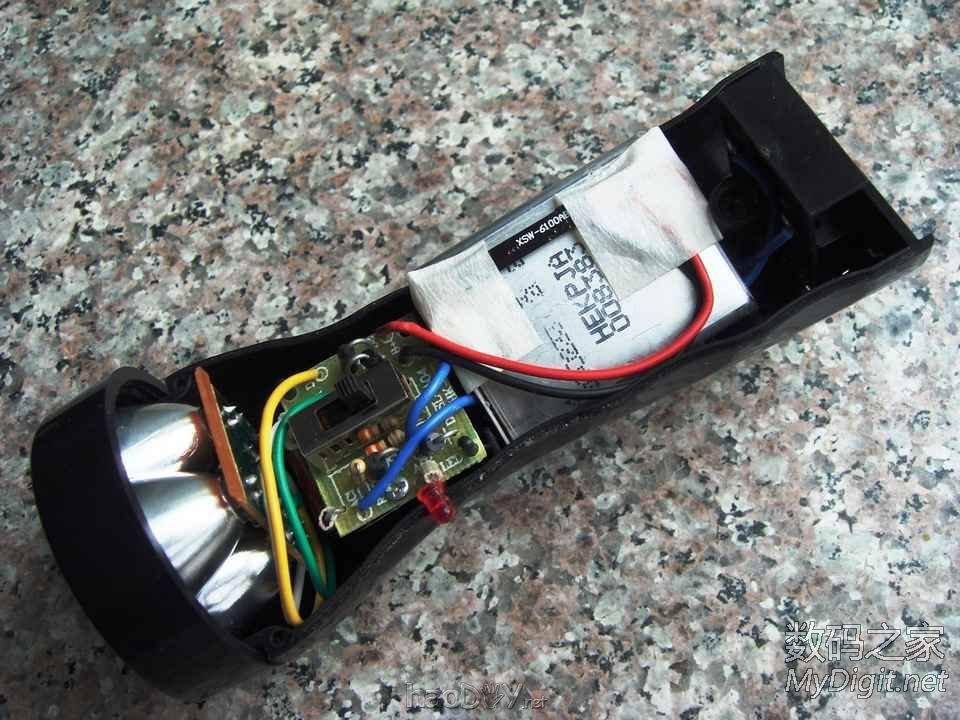

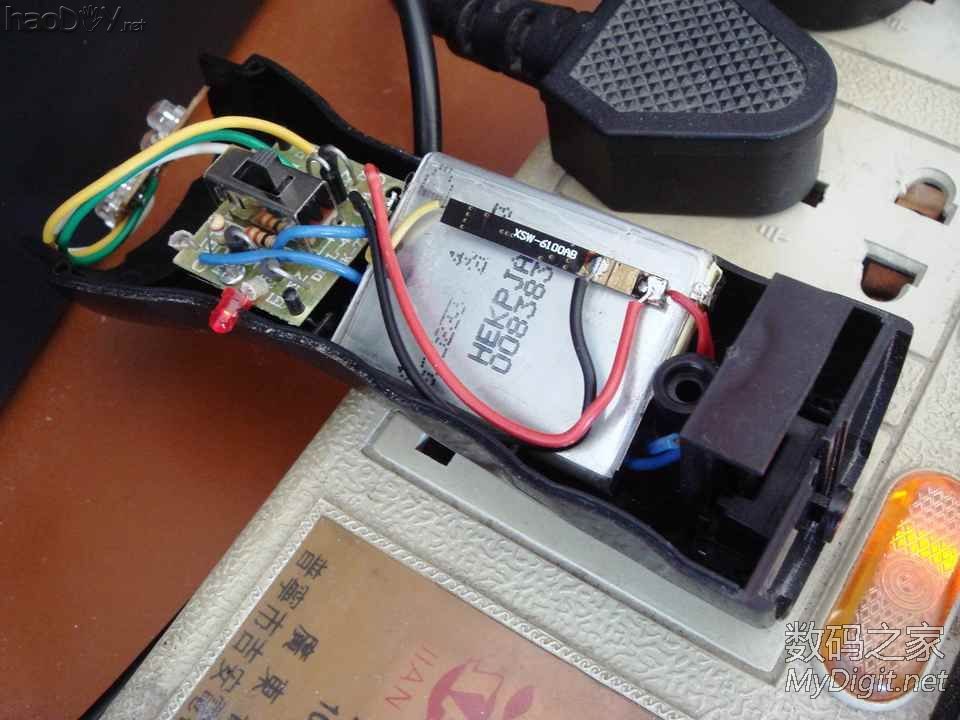

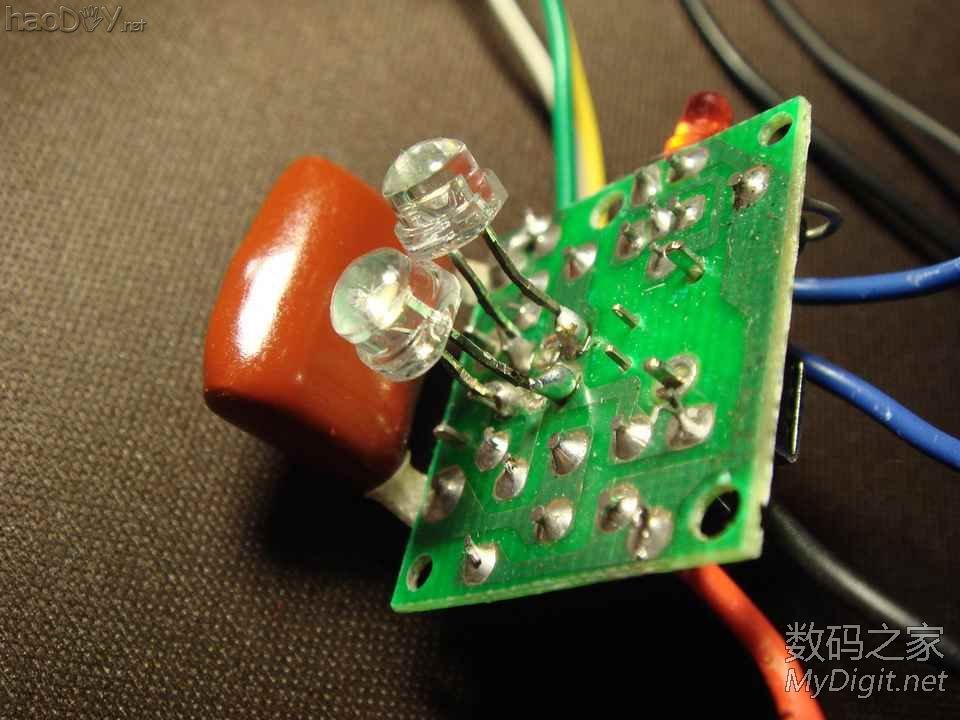

这种改动通用性、易用性一般，而可靠性很好   这个LED手电很小，电池小---代用的锂电不好找。  对比大小后有希望   斜着身子放进去了  锂电这里应该是防爆纹吧  串入两个LED---届时在锂电充满时起到稳压钳位的作用。   不接电池时用220V供电看看。。。  试验安装  试验充电  RC充电电流约40mA，长达15个小时后充满了。锂电保护板动作拒充，LED亮起，充电电压钳位在5.7V左右。  可以总装了  这种改动通用性、易用性很好，而可靠性一般。主要考虑取材简单易行了，在使用上主观以充电时间来做重要考虑，例如控制在10个小时左右，宁可充电电池欠压一点！  简图 ，D6 D7是后加的。  比较困扰的问题是改动的选材上，既要简单易行、又要成本低廉，因铅酸蓄电池充电式LED手电筒本身就不值几个钱。比如德赛锂电套装正常价格可能是手电筒的几倍，当然这个赶上了商家甩货一套不到3元入的。 在第二种方法选稳压元件时颇费一番周折。而用LED做稳压钳位的实验如下： 首先测手电筒RC充电电流，这是短路电流约35mA左右，即最大充电电流。 (责任编辑：admin) |
