一只坏LED射灯改装便携式射灯

时间:2015-03-20 17:54来源:itbbs.pconline.com.cn 作者:赖洗戳 点击: 次
家里坏射灯一只 本来想做一个工作射灯的 做着做着就成了便携式射灯了 成本 2596调压模块2.4￥（没有2596模块的用LM317也行连电感都不用） 5K电位器0.5￥ 电池外加电池盒是买手电筒送的算作10￥吧 坏射灯一只这个说实话对于这东西本身来说没有价值了但是7W灯
家里坏射灯一只
本来想做一个工作射灯的
做着做着就成了便携式射灯了

成本
2596调压模块  2.4￥  （没有2596模块的用LM317也行 连电感都不用）
5K电位器 0.5￥
电池外加电池盒是买手电筒送的 算作10￥吧

坏射灯一只这个说实话对于这东西本身来说没有价值了 但是7W灯芯没烧 算作5￥

合计20￥不到 就能拥有一个待机1-3小时的便携射灯 （无极亮度调整） 大家可以参考一下做个用


下面大概说一下

一只坏LED射灯改装便携式射灯

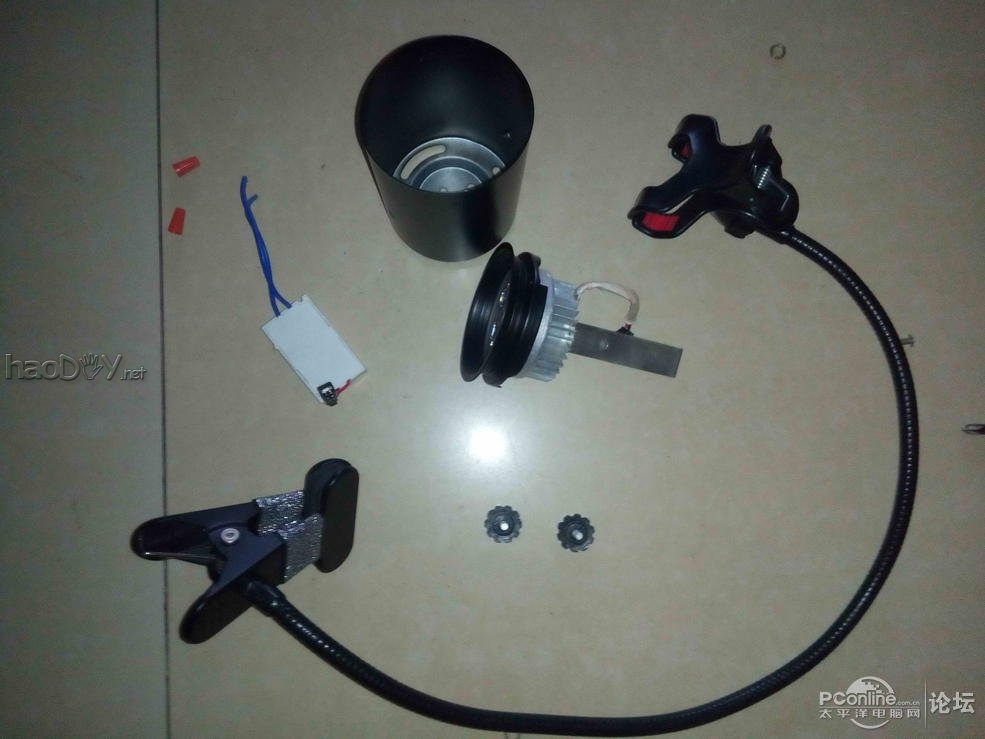

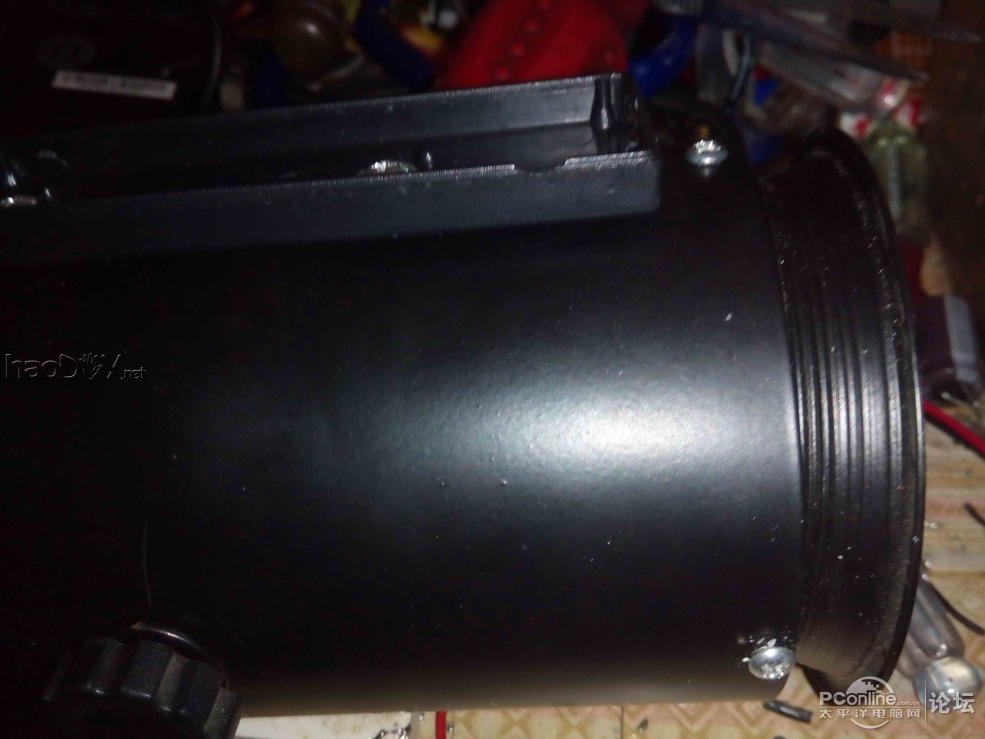

这种射灯拆解 就只用拆掉后面的一颗螺丝
一只坏LED射灯改装便携式射灯

一只坏LED射灯改装便携式射灯


然后改灯头走线  原装的是串联的 不能用3.7V驱动的

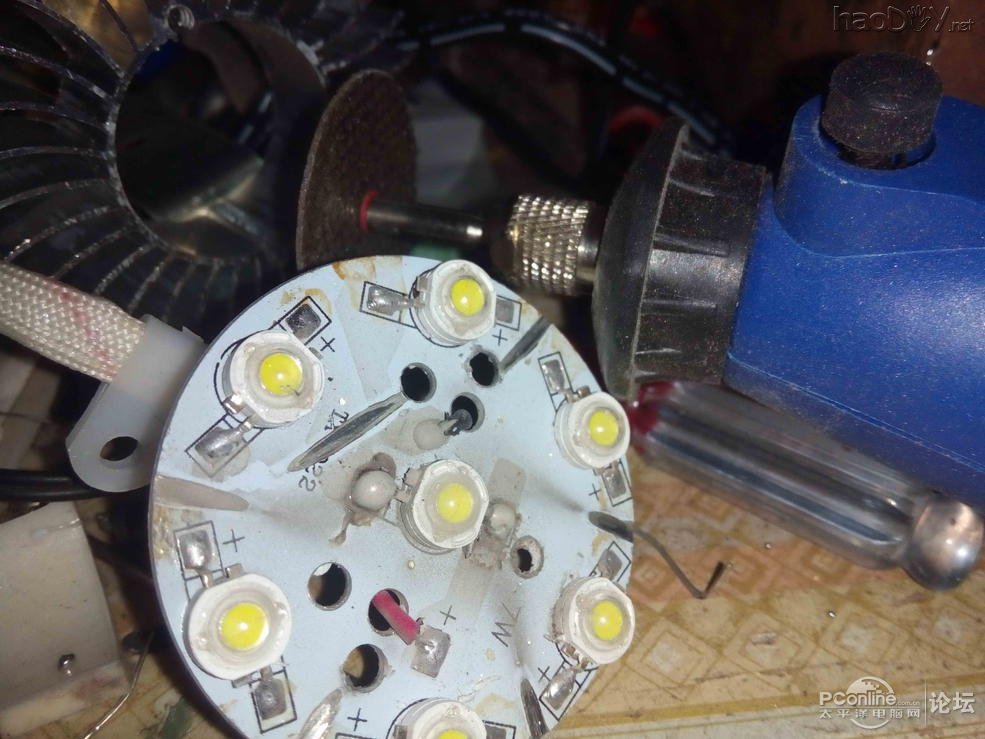

覆铜全部切开 （用电摩1分钟就解决了，没电摩的用雕刻刀慢慢划吧）


一只坏LED射灯改装便携式射灯

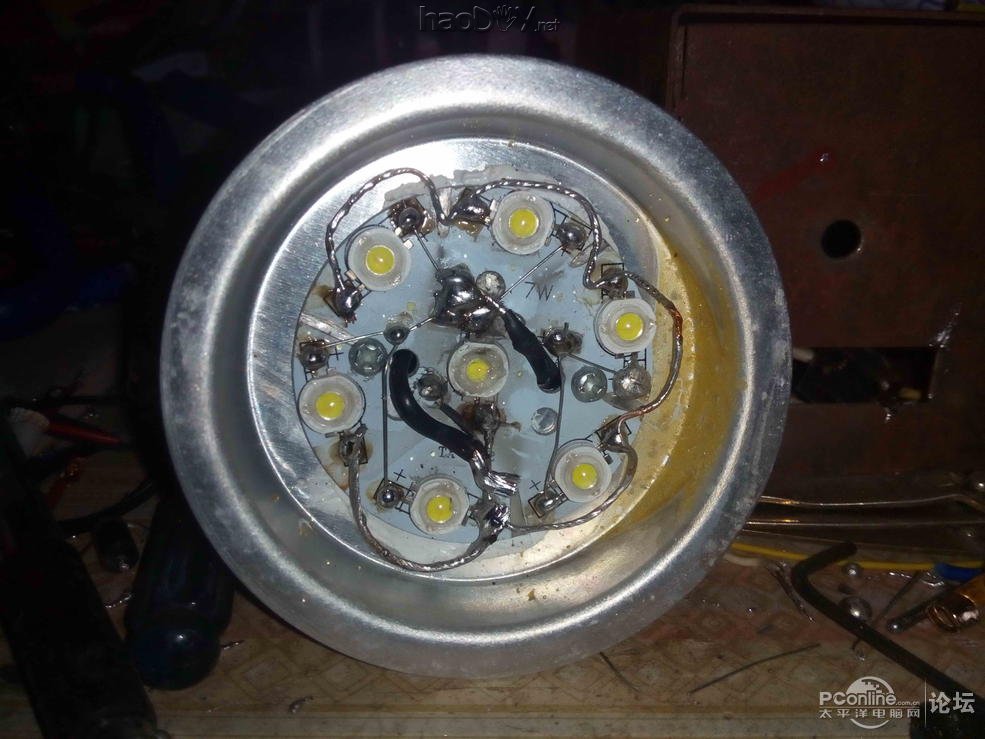

这走线不要喷
全裸线 不要用带外皮的 不然时间长了会融化
裸线上锡之后是非常扎实的 不怕变形
一只坏LED射灯改装便携式射灯

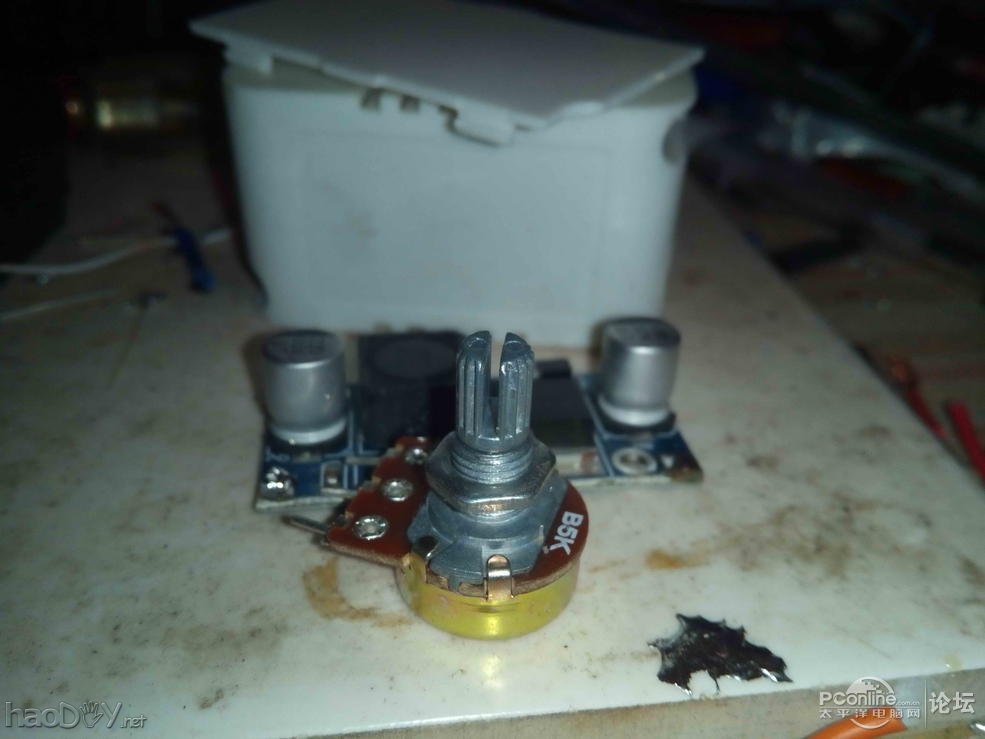

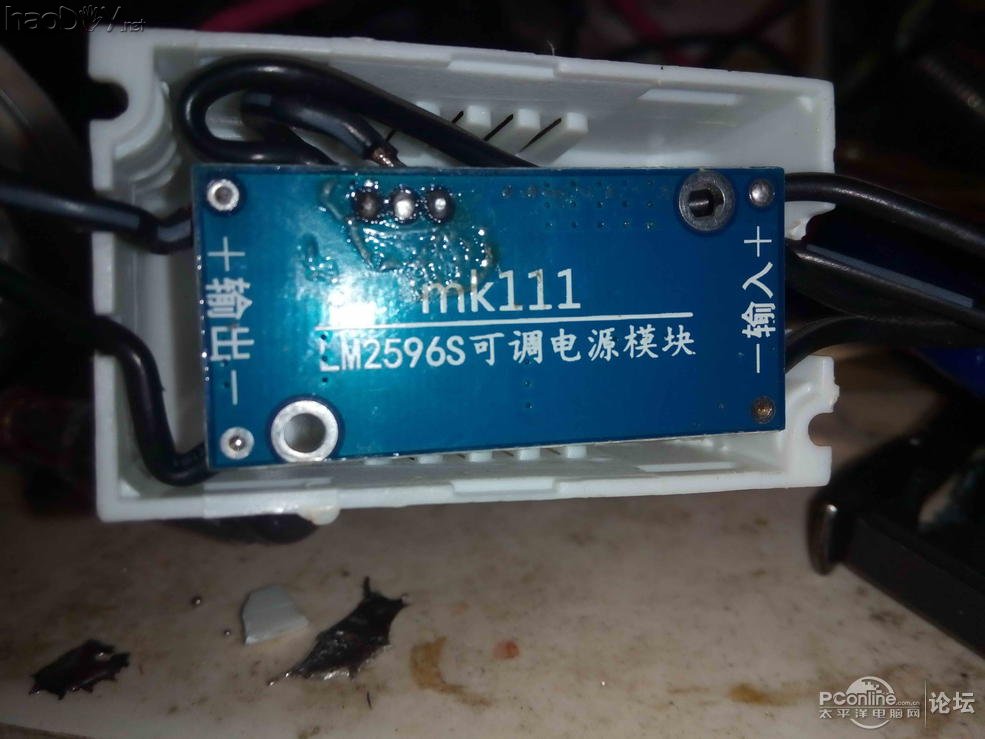

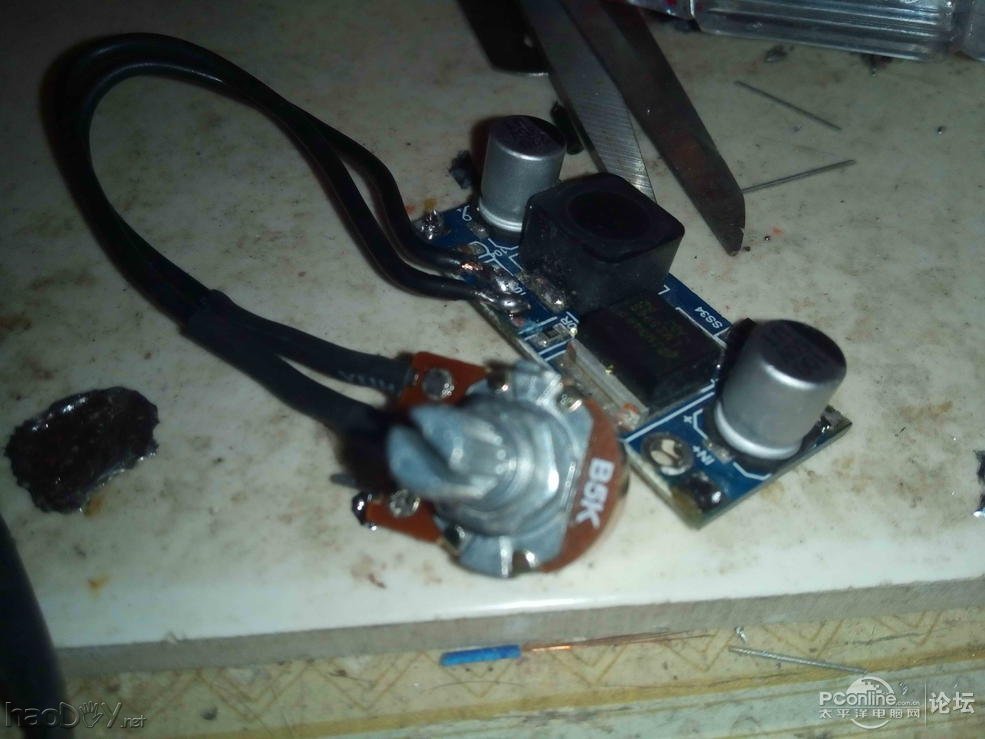

一个2596模块一个5K或者 10K电位器
一只坏LED射灯改装便携式射灯


下面走线没什么好说的  怎么拆的线怎么装
一只坏LED射灯改装便携式射灯



一只坏LED射灯改装便携式射灯

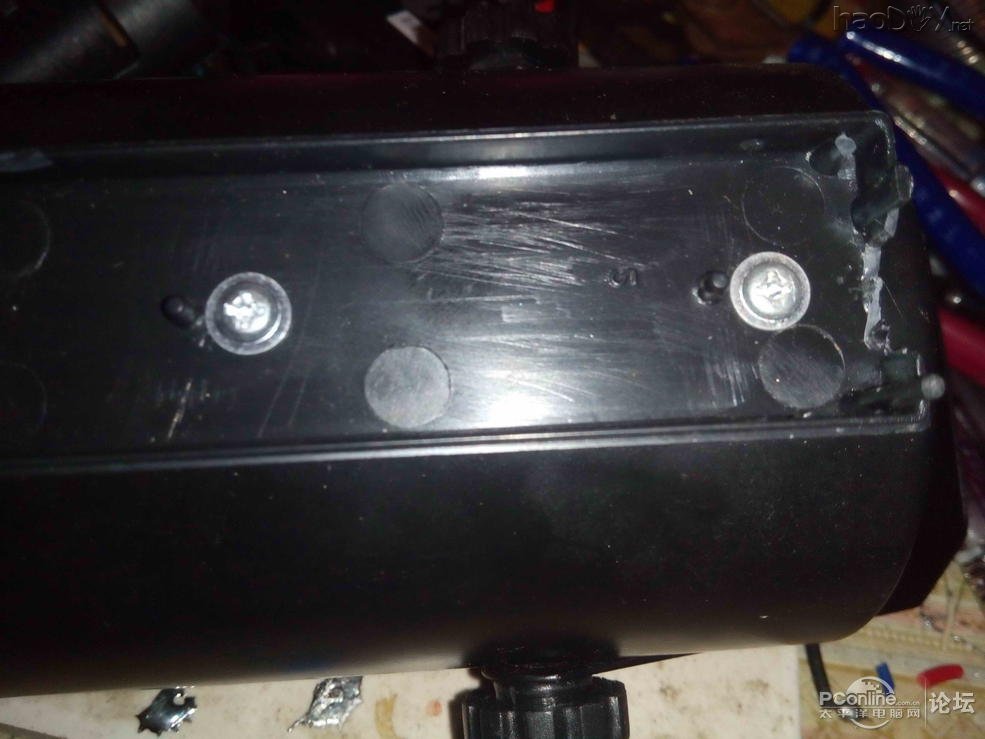

有些人喜欢长风胶 我个人还是喜欢螺丝 扎实点
一只坏LED射灯改装便携式射灯

一只坏LED射灯改装便携式射灯

一只坏LED射灯改装便携式射灯

然后组装就行了

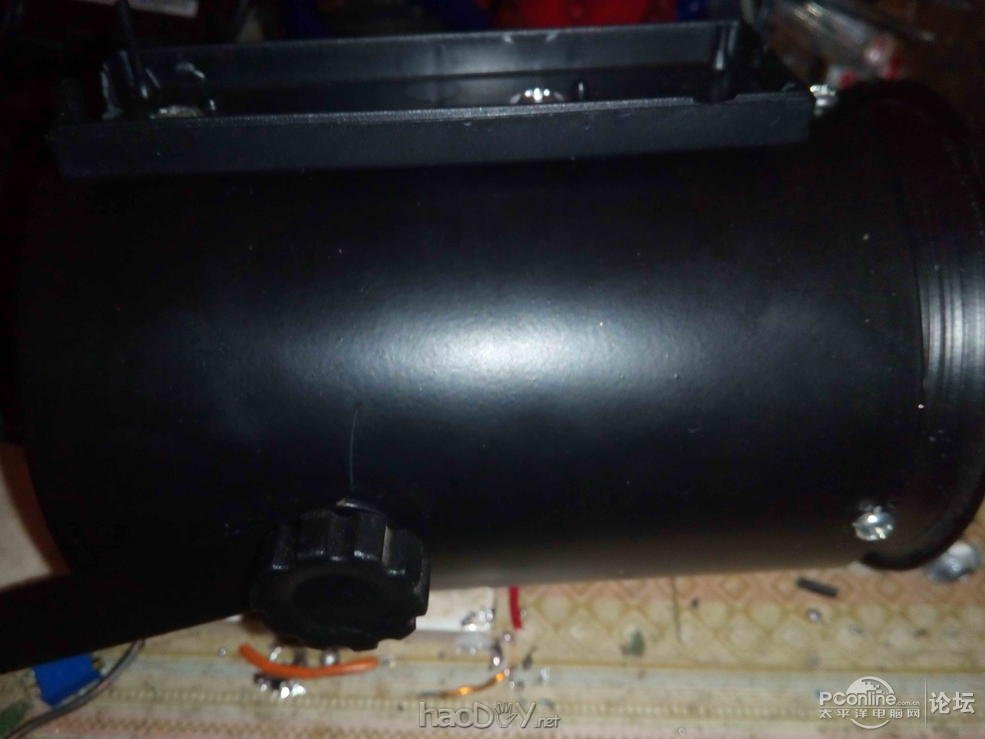

不少洞洞还是要改改的 不然电位器放不了

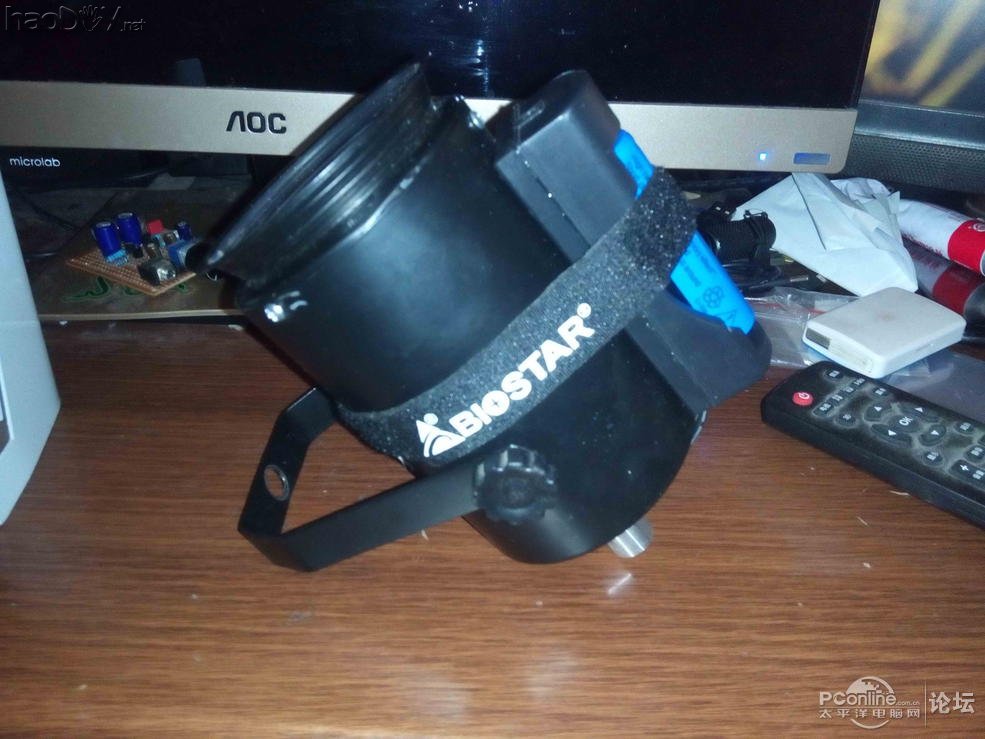

魔术绑带是为了防止电池掉下来

一只坏LED射灯改装便携式射灯
