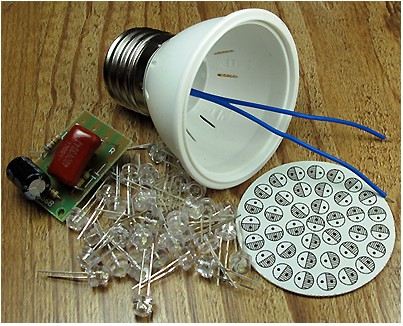

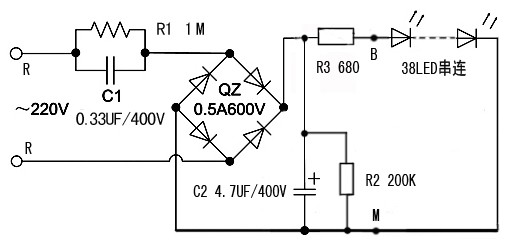

1、40个散光型白色高亮度草帽LED (LED规格:3.2~3.4V 电流小于20毫安 亮度1400MCD)
2、装配好的塑料外壳和E27罗口灯座并引出导线 3、38LED灯板PCB一片 4、焊接好的电源板一个

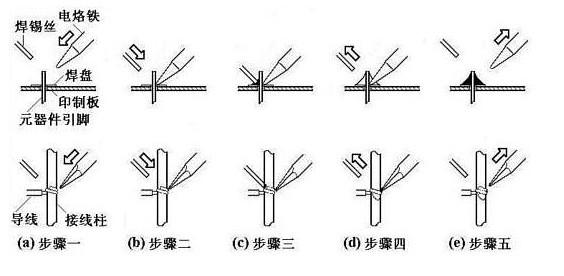

首先可以焊接LED灯板部分,制作前先用绘图橡皮将LED的所有焊盘仔细擦磨一遍,这样可以清除PCB上的氧化层,确保焊接可靠!将白色LED按照PCB上标注的极性仔细插入PCB,注意:引脚短的那根脚负极插入PCB上标有阴影的孔中,不能插反哦! 在焊接LED时请一定要选用不漏电的30W尖头电烙铁焊接,可以先焊好LED的一个引脚再观察一下LED的位置,如果不正可以融化焊锡及时扶正,确认位置正确后焊接另一个引脚。焊接要干脆果断,焊接时间不能过长,应控制在2秒以内,否则LED有可能被焊坏!我们特地多提供了2颗LED,就是防止初学者意外损坏时可以替换。 焊接完成后请仔细检查灯板是否有虚焊?是否有搭桥短路?LED是否都在同一平面上?是否有多余的焊锡球散落在PCB上? 手工焊接操作的基本步骤: 掌握好电烙铁的温度和焊接时间,选择恰当的烙铁头和焊点的接触位置,才可能得到良好的焊点。正确的手工焊接操作过程可以分成五个步骤:
⑴ 步骤一:准备施焊图(a)左手拿焊丝,右手握烙铁,进入备焊状态。要求烙铁头保持干净,无焊渣等氧化物,并在表面镀有一层焊锡。 ⑵ 步骤二:加热焊件图(b)烙铁头靠在两焊件的连接处,加热整个焊件全体,时间大约为1~2秒钟。对于在印制板上焊接元器件来说,要注意使烙铁头同时接触两个被焊接物。例如,图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。 ⑶ 步骤三:送入焊丝图(c)焊件的焊接面被加热到一定温度时,焊锡丝从烙铁对面接触焊件。注意:不要把焊锡丝送到烙铁头上! (责任编辑:admin) |
