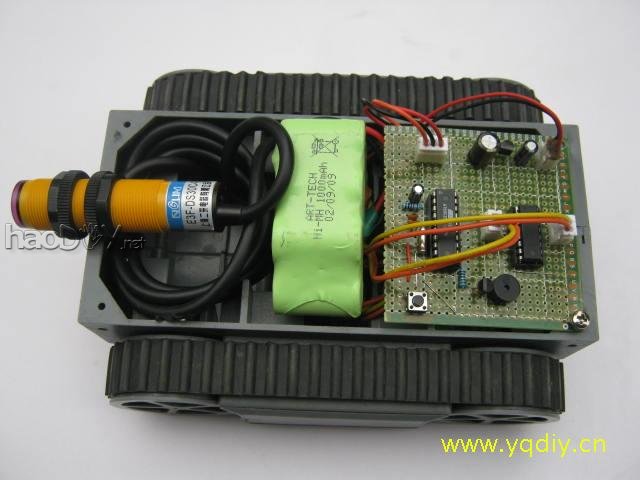

以前用LM393做过红外避障小车，但避障效果不佳。究其原因主要有两点，一是发射的红外信号未经调制探测范围窄；二是LM393本身只是个电压比较器，在输出电压翻转时没有延时，我们看到的现象就是小车在障碍物前面一前一后的瞎磨蹭，看了很是不爽。现在介绍智能红外避障小车的设计与制作。

一.设计思想与总体方案

1，设计思想

  小车沿直线行驶，当探测到前方有障碍物时停止，再后退，然后右转弯，最后继续前进，如此反复。

2，总体设计方案和框图

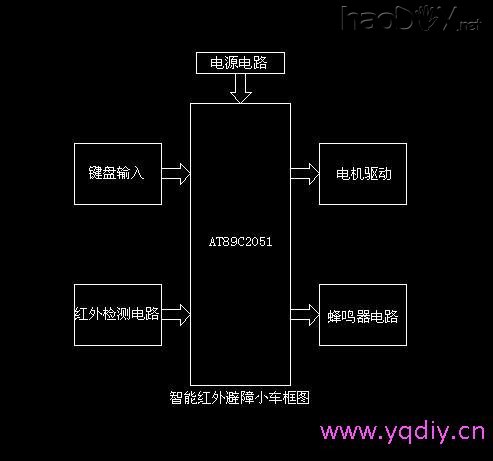

  本设计以AT89C2051单片机作为检测和控制核心，用红外光电开头探测障碍物，RP5履带式坦克底盘作车体。框图如下：

二.系统硬件组成及设计原理

  本系统硬件部分由单片机单元，红外传感器单元，电机驱动单元，蜂鸣器单元，键盘输入单元及电源单元组成。

1，单片机单元

  本系统采用AT89C2051单片机作为中央处理器，其主要任务是扫描键盘输入的信号启动小车，读P3.5判断前方有无障碍物,并执行相关动作(本设计中P3.5=0时，前方有障碍；P3.5=1时前方无障碍），P1.4----P1.7是电机驱动口；P3.7是蜂鸣器信号输出；P3.5接红外传感器。

2，红外传感器单元

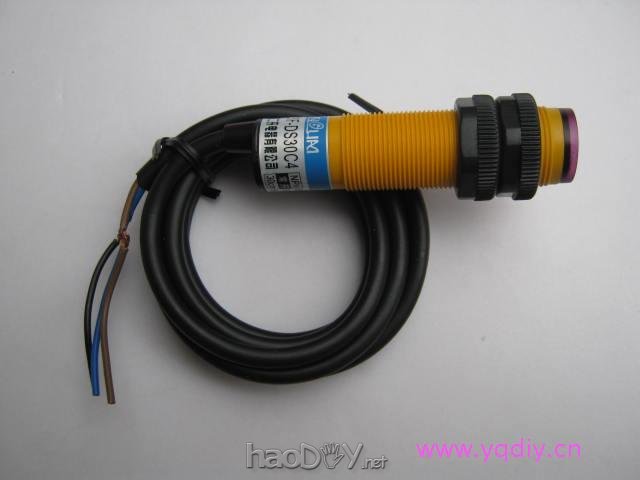

  为简化硬件电路，传感器单元采用了发射/接收一体化的红外光电开头，型号E3F-DS30C4，点击图片可以查看其详细资料。

该传感器为漫反射型，使用电压范围宽（DC6V--36V），探测距离可调节，最大可达30CM，输出信号可直接与单片机的I/O口相连接。

3，电机驱动单元

  PR5履带式坦克底盘为双电机驱动，转弯非常灵活，本系统用常用的电机驱动集成电路L293D控制两只电机。L293D内含2个H桥的高电压大电流双全桥式驱动器，接收标准的TTL逻辑电平信号，可驱动36V，2A以下的电机。2，7，10，15接输入控制电平；3，6和11，14脚分别接两只电机，1，9脚接控制 (责任编辑：admin)
