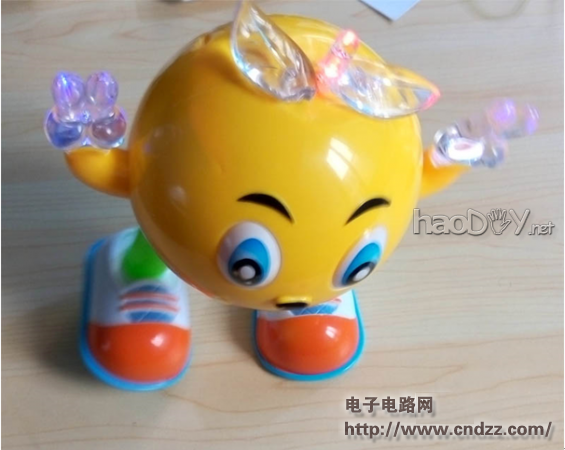

我有一个上幼儿园的闺女，调皮捣蛋，她喜欢常问些脑洞大开的奇怪问题，身为技术宅的老爸，决定给她送一个特别的礼物，独一无二的，所以我决定自己DIY一个用手机控制的智能玩具送给她。 在动手之前，首先考虑一下可操作性的问题，没办法技术人员就这么现实。所以我定下了如下方案。 用现成的电动玩具，改装为智能玩具，或者准确点说是手机控制的蓝牙智能玩具。 上图，可爱的小苹果（手机拍照图片有点模糊，请大家谅解）：
这是一个会跳舞的小苹果，这实际上已经不是新玩具，它的头顶已经被我的宝贝闺女，打坏了一个叶子。我简单看了一下，但实际上有三节电池供电，电压应为4.5V。而我在公司的职务是软件工程师，公司有一个蓝牙程控模块，原来是用在防盗器上，他可以在3伏-6伏的直流电源上工作，负载能力可以带动小电机，而且体积小巧，简直是智能玩具DIY的绝配。该模块网上售价不足21元，某宝搜谱讯科技店铺便可。

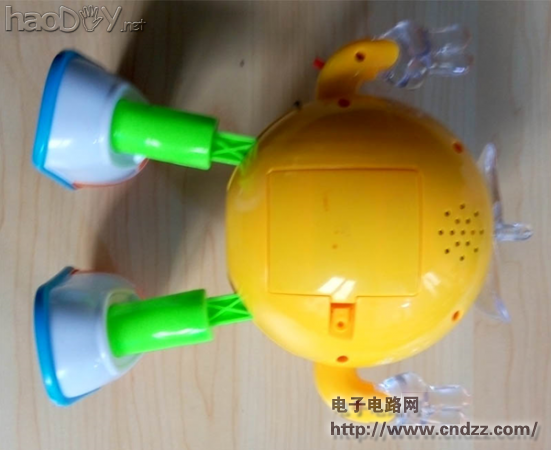

材料准备完成，改装开始了： 第一步拆解玩具，如图： 翻身，

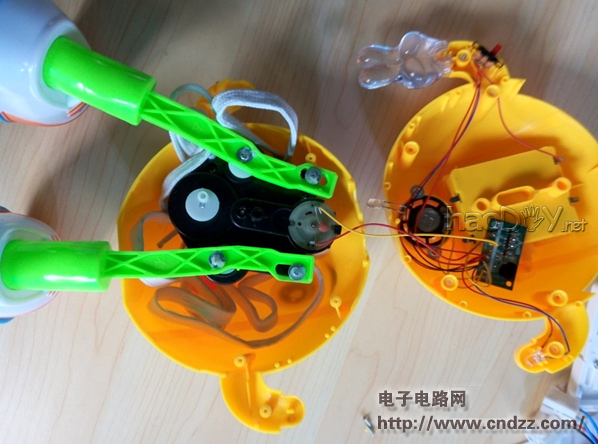

拆解图：

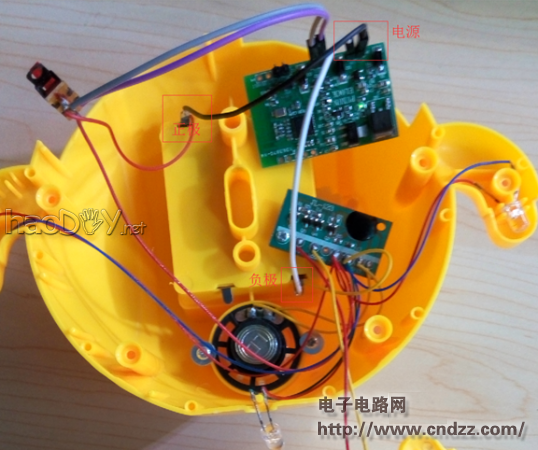

拆解后的图，内容基本和没打开之前，我所猜想的一模一样，3件套，主控板，扬声器，电机和相关的驱动机构。 所以改装方法也非常简单，两步完成： 1、 从电池盒取电，如图：

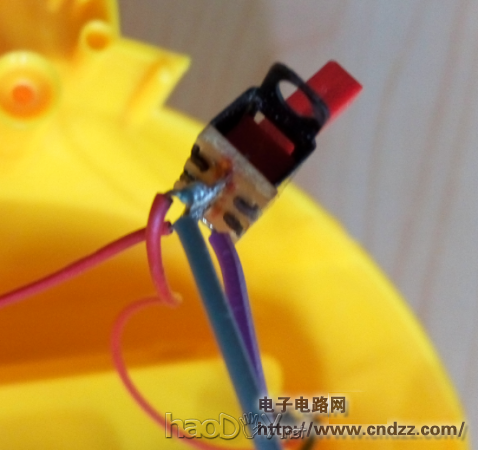

不知道模块是公司哪个大牛设计的，电源防反插，所以接反也不怕。板子上的灯亮了，就说明接对了。 2、 改装开关

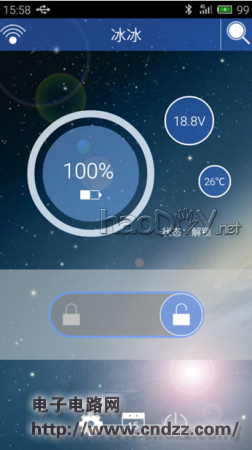

玩具上基本上都有这种便宜的开关，成本低。 原来怎么接的，现在就怎么接。 没有焊接工具的时候，可以直接把线剪下来，将原来的线和蓝牙板子上的线直接接上。利用职务之便，我问了一下设计这个板子的工程师，接错会怎么样？他说不会烧坏，只是不工作，那这就简单了，错了就再试一遍。 大功告成！ 现在这个玩具已经变成是蓝牙控制的了！先享受一下玩的乐趣。 软件界面：
上锁，小苹果停止，解锁小苹果活泼的动起来！完美！ 但是有一个问题，我可以想象到我那3岁多的闺女不会喜欢这样的界面，因为这是一个车锁界面。但这里有一个秘密，我还没说，这个app其实是我做的，我只要把它改成我闺女喜欢的风格就可以了，我甚至可以，听取她的意见以后再改。 如果其他软件工程师技术宅，可以用我一样的方法为自己心爱的人准备礼物，因为产品是开源的，自己改软件就行。
|
