音响伴侣】 LED和车轮打造的旋律灯【周最佳】

时间:2017-07-05 22:35来源:本站 作者:haodiy 点击: 次
跳动旋律上次NE555寻光参加周最佳直接就被大白兔and无语给抹杀了，虽然开学了，但还是不甘心就这样算了，所以抓紧周五晚上放学回来从11点一直干到3点多，各种不

                                                    跳动旋律
  上次NE555寻光参加周最佳直接就被大白兔and无语给抹杀了，虽然开学了，但还是不甘心就这样算了，所以抓紧周五晚上放学回来从11点一直干到3点多，各种不测，大晚上好不容易做好了又不能放开音乐拍视频，所以只好现在发了·····下面转入正题，来看我这次的作品吧，用智能车车轮和食人鱼高亮LED打造的旋律灯。希望大家喜欢！

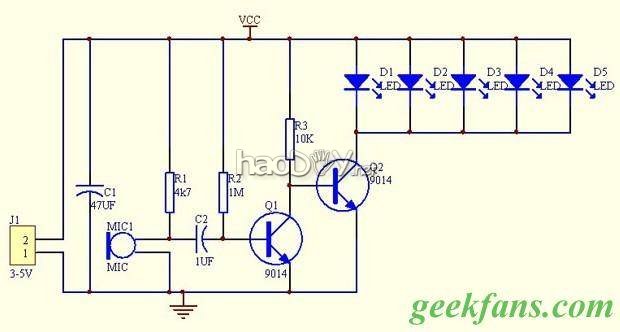

首先最重要的也是最简单的，就是这个东东的电路图了，不多说直接上图

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

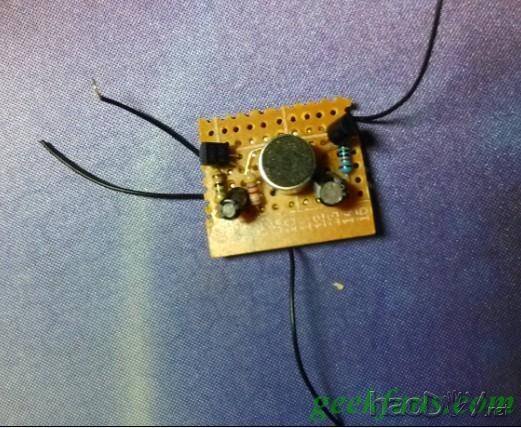

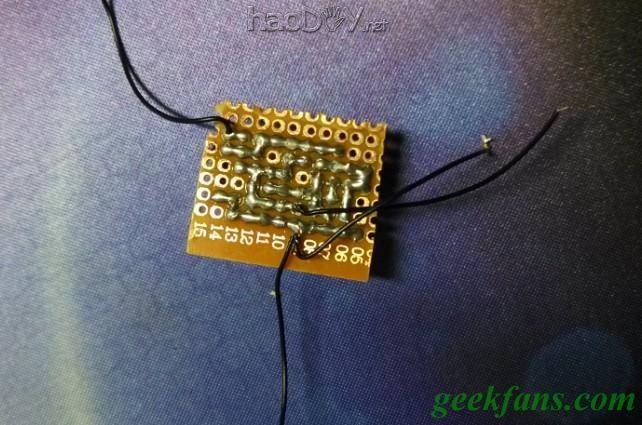

这是焊接好的板子 （大家记得要稍微控制一下体积哦，尽量紧密一点不然万一塞不进车轮里面就囧了）

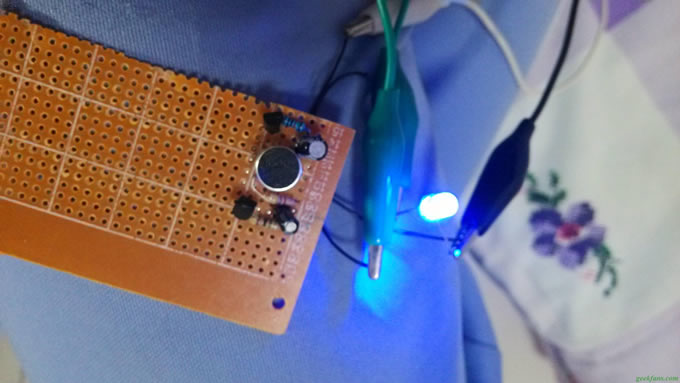

先测试一下电路有没有问题

音响伴侣】 LED和车轮打造的旋律灯【周最佳】



裁剪一下，记得控制好体积~

音响伴侣】 LED和车轮打造的旋律灯【周最佳】


音响伴侣】 LED和车轮打造的旋律灯【周最佳】


音响伴侣】 LED和车轮打造的旋律灯【周最佳】

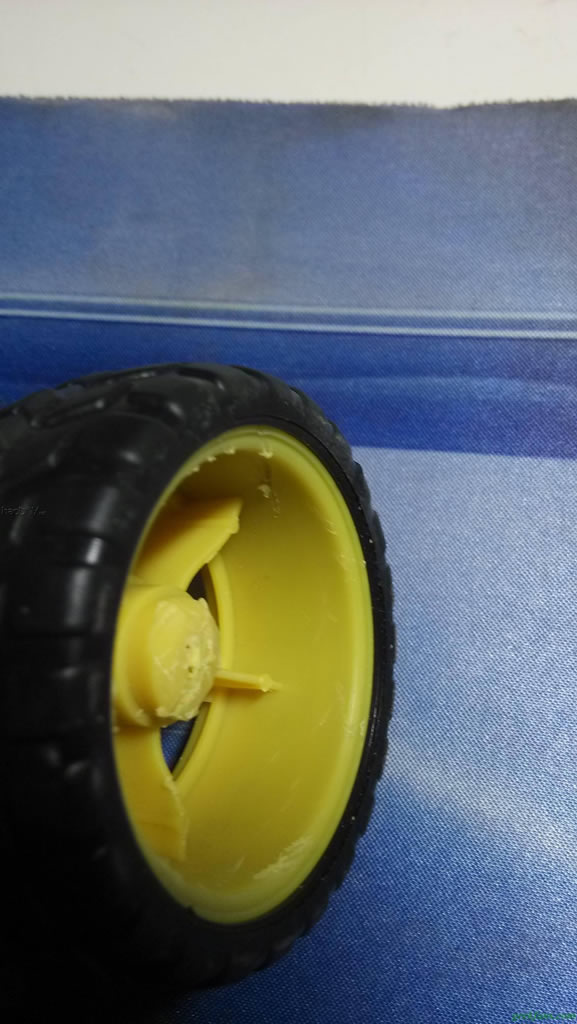

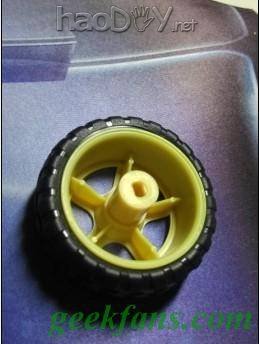

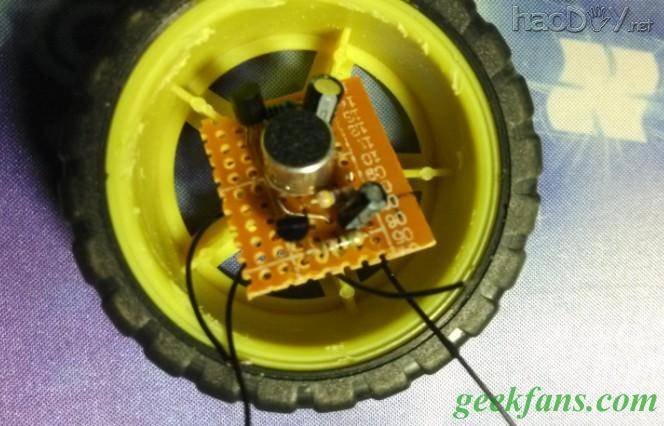

然后把车轮加工一下，把中间的连接轴给削掉，我用的是电磨，但我一直觉得热切割更方便！
抽时间会发帖介绍一下热切割，经常玩航模的同志肯定知道吧，我也是从模型论坛上知道工具的。

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

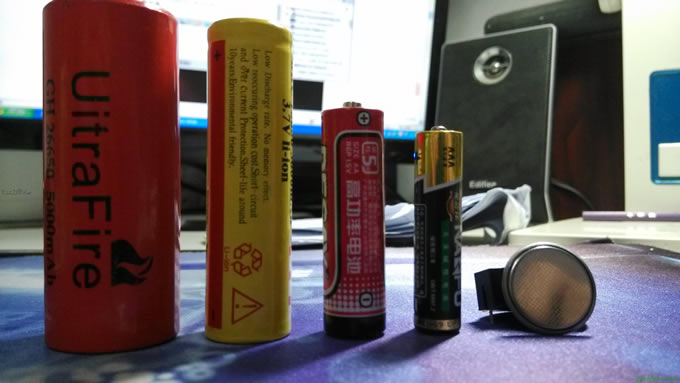

然后我想了想该用什么电池呢？本来想把电池也放在里面，但是担心空间不够，而且用纽扣电池LED亮度不够所以
我就把电源线引出来了，用锂电18650供电。

音响伴侣】 LED和车轮打造的旋律灯【周最佳】



做好了声控的电路板，接下来还要做第二块，就是那五个LED的板子

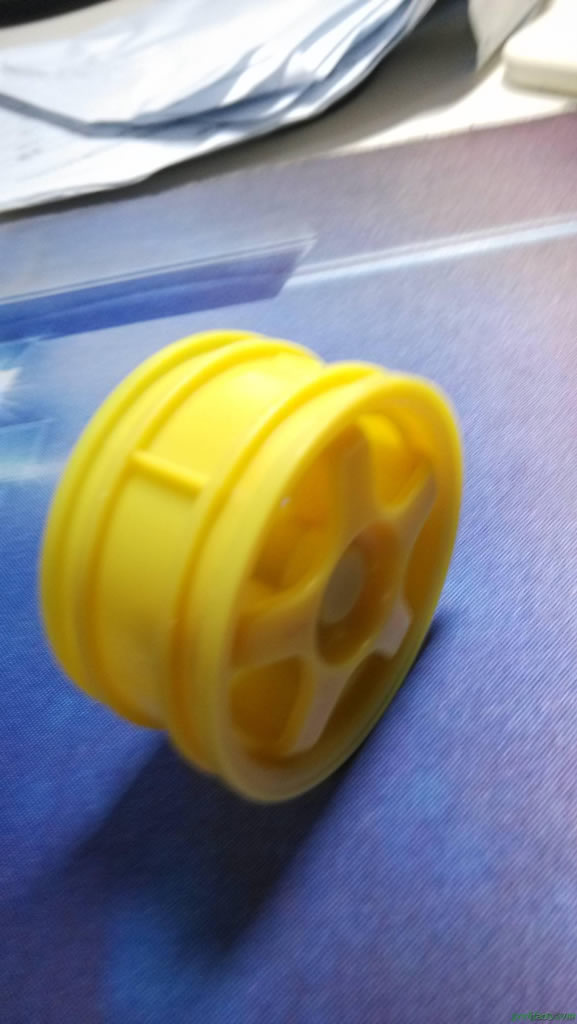

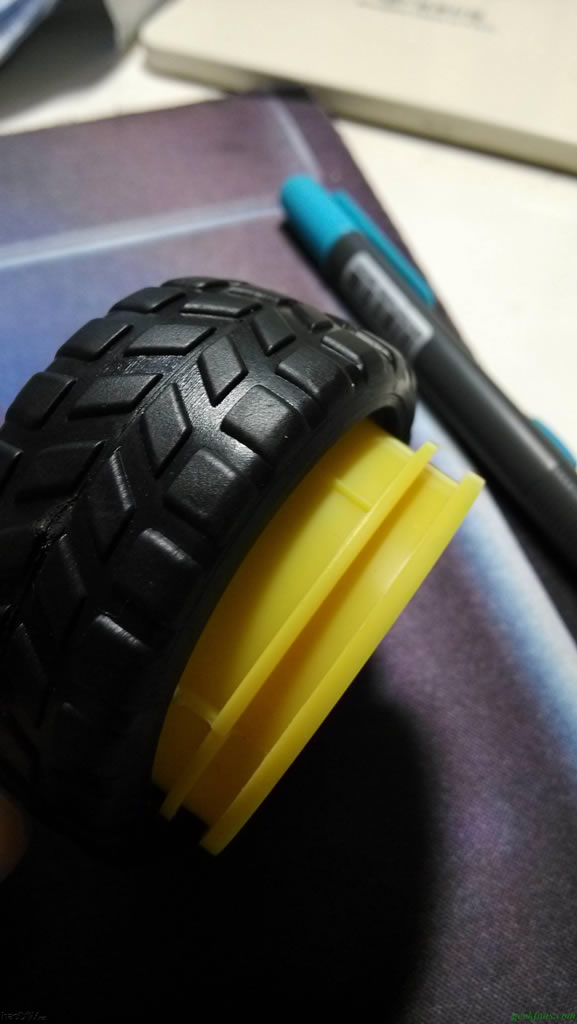

把轮胎的胶套先取下来

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

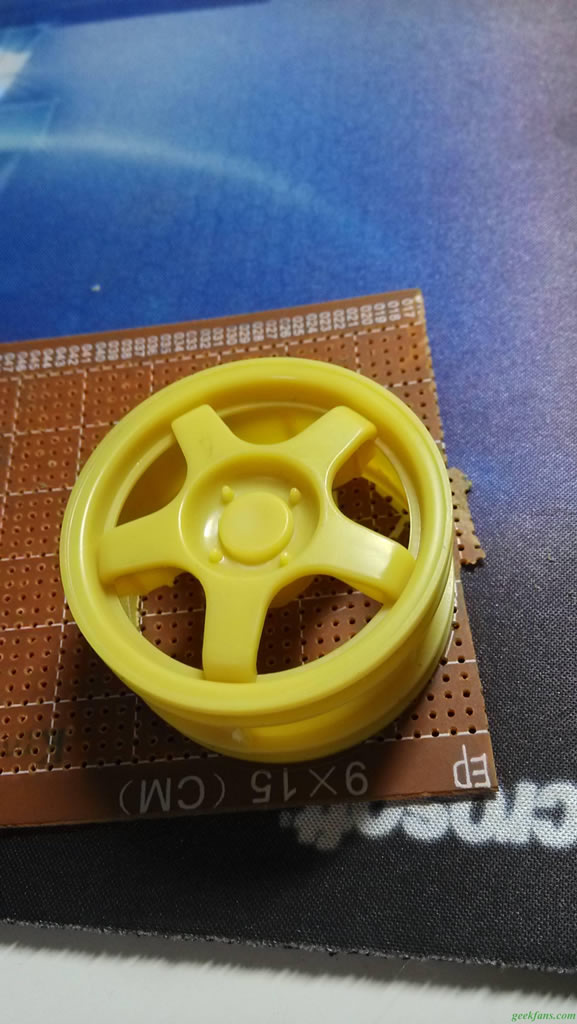

把电路板放上去描出一个圆。

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

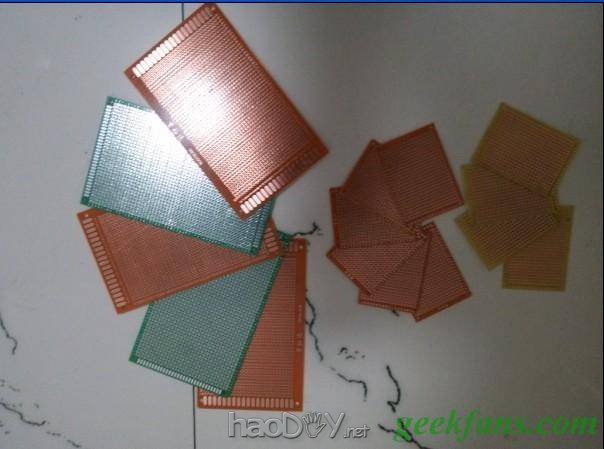

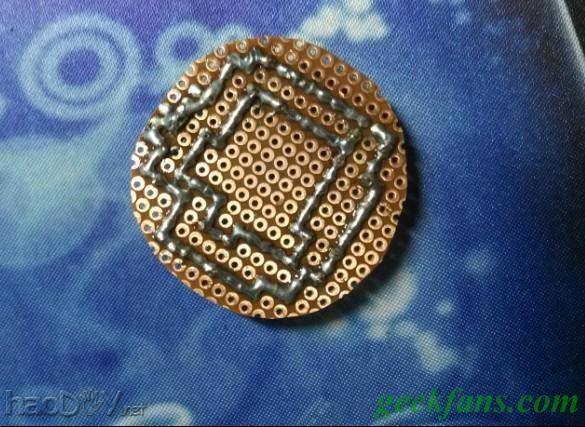

电路板从大剪到小，不要心急，多比对两遍，最好让大小刚合适，能放到轮圈里就好（哈哈，多多的电路板）

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

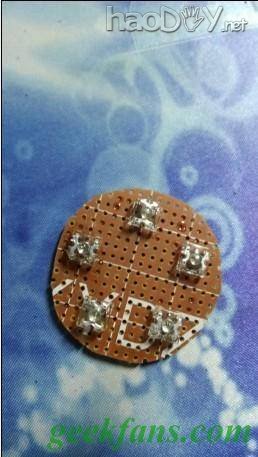

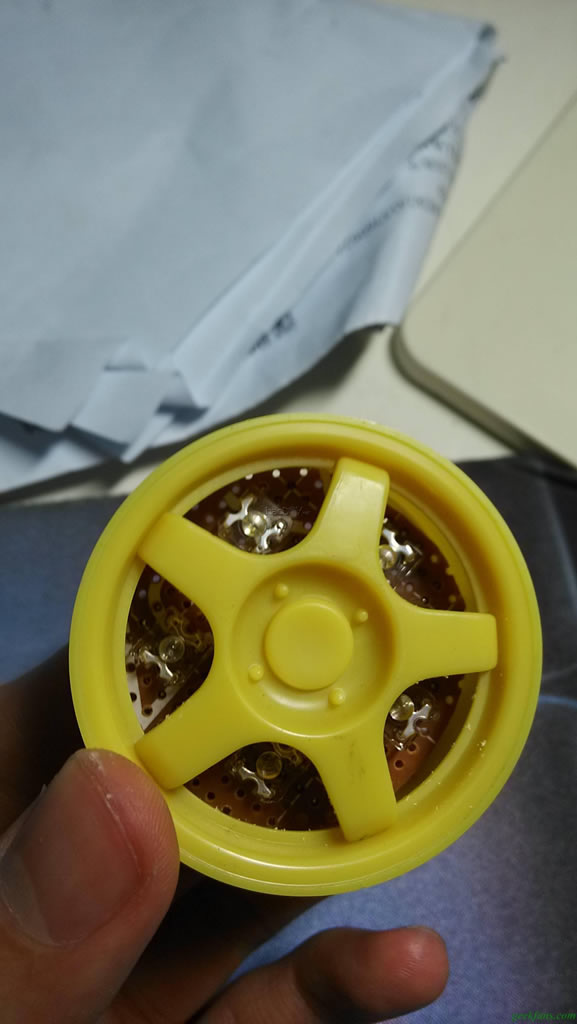

剪裁好电路板后，把食人鱼灯珠焊上去，注意要根据轮胎廓的空隙仔细选定焊的位置，这里选择食人鱼LED主要是因为它的亮度比较不错，散光效果也很好，正是我需要的！

音响伴侣】 LED和车轮打造的旋律灯【周最佳】

音响伴侣】 LED和车轮打造的旋律灯【周最佳】


音响伴侣】 LED和车轮打造的旋律灯【周最佳】
