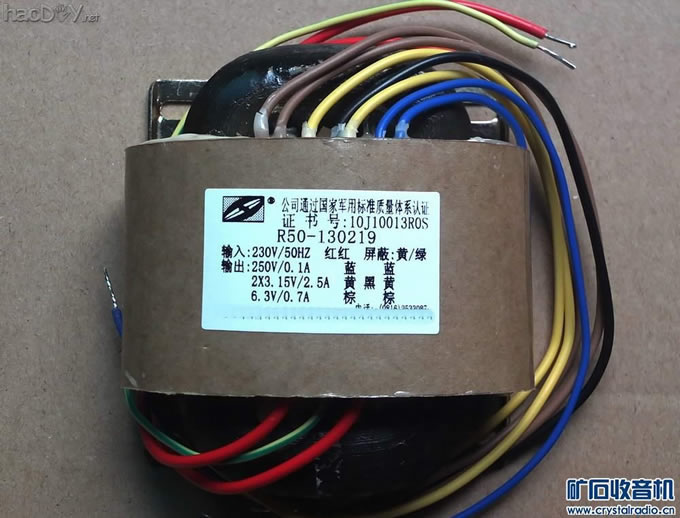

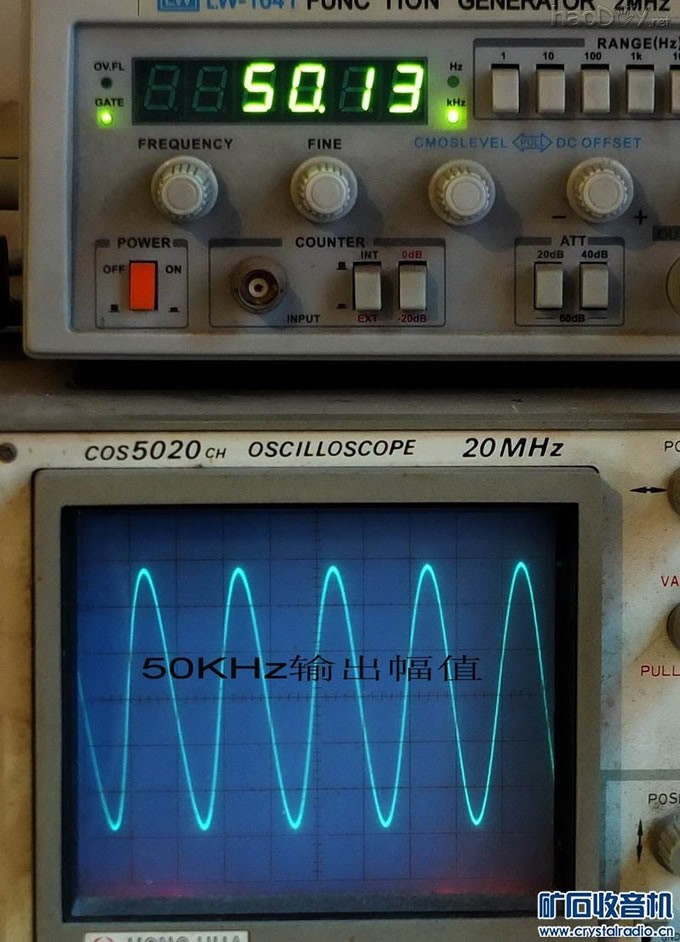

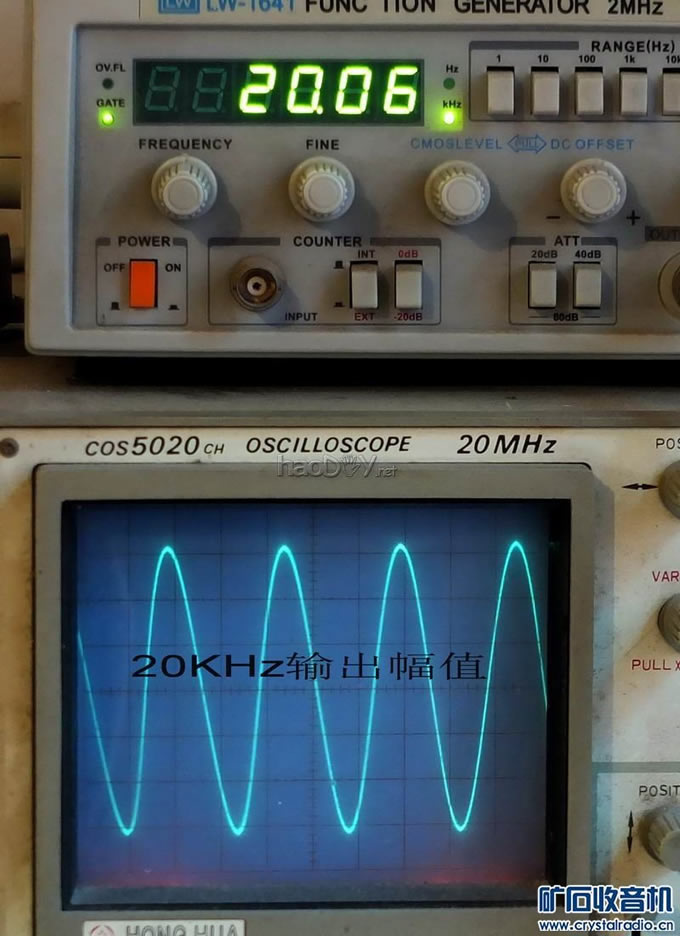

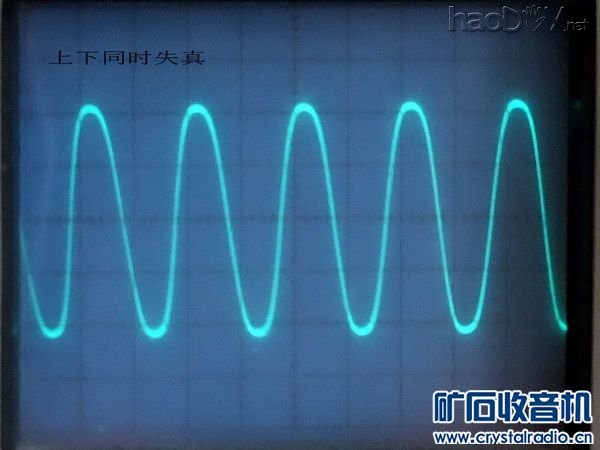

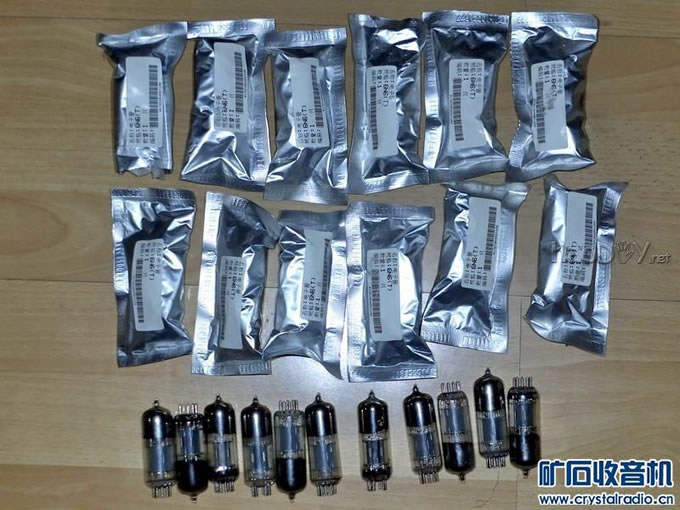

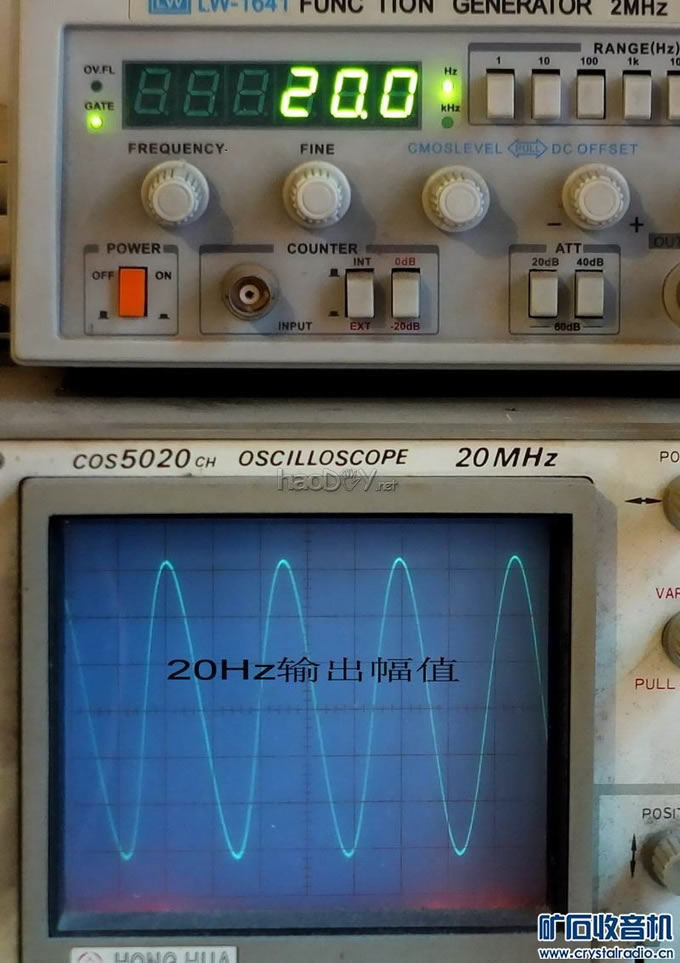

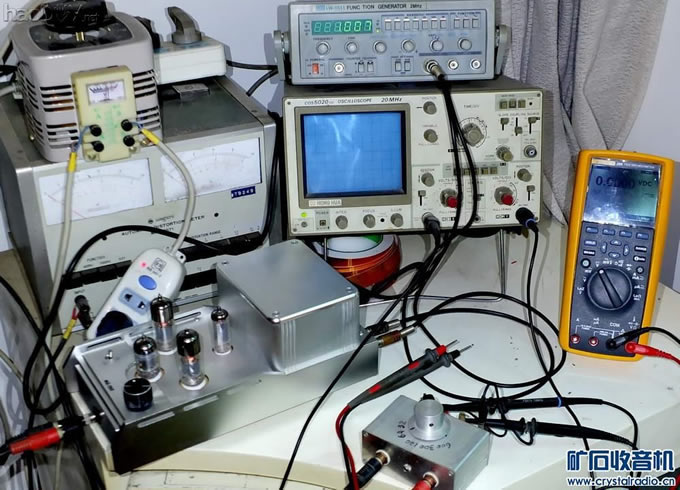

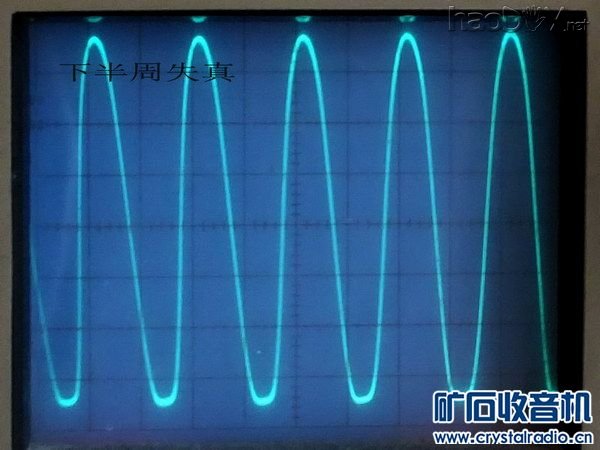

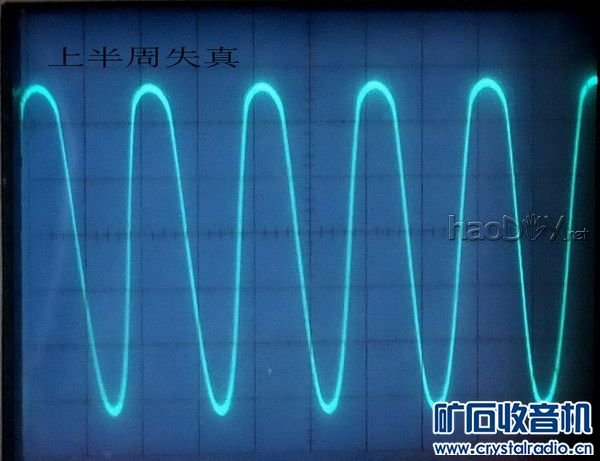

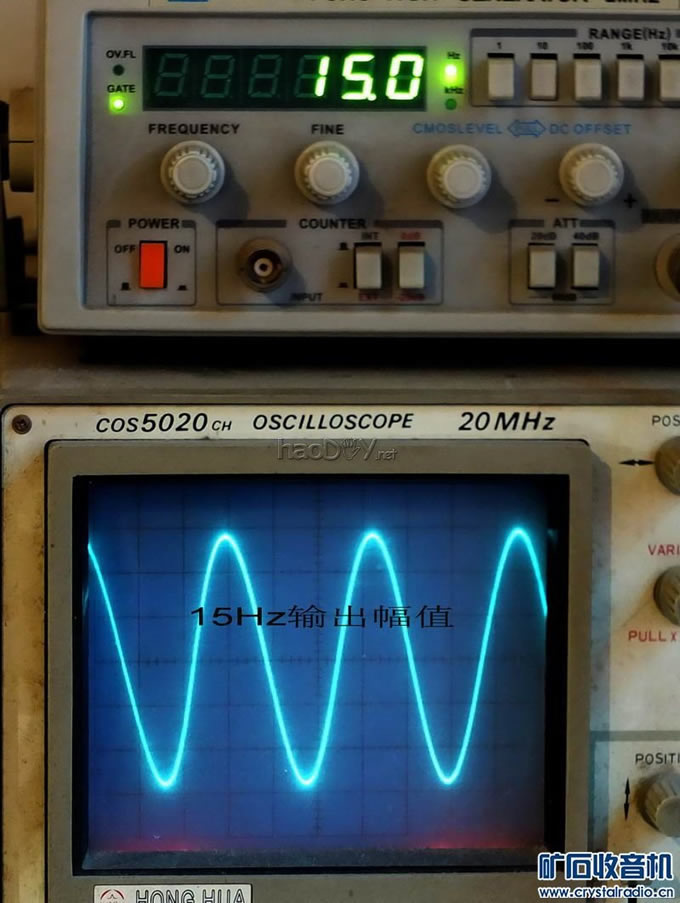

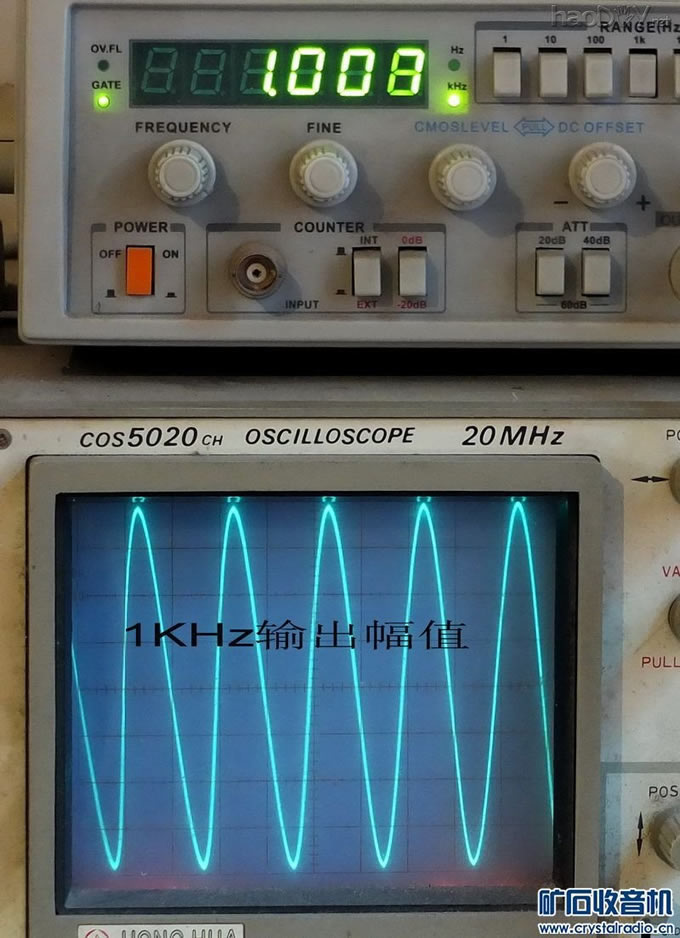

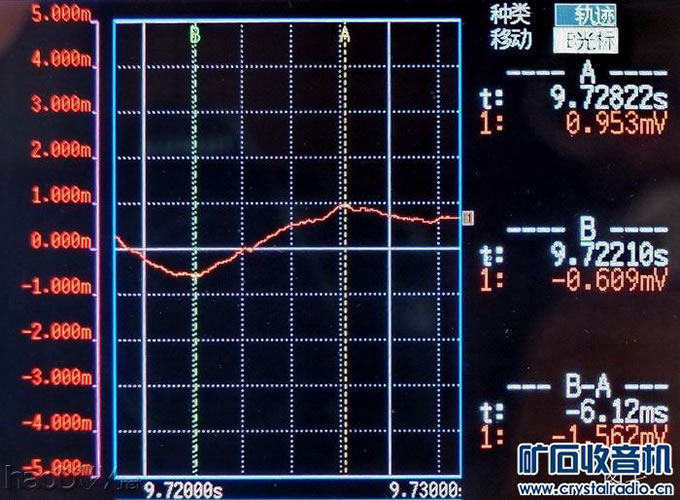

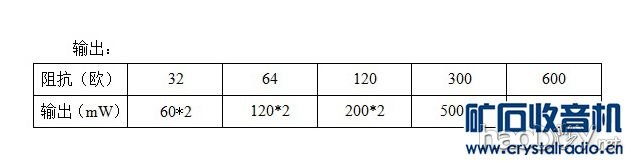

后级6N6-Q，筛选可用率60%，T级的稍差点。 部分6N6，下面一排都是筛选下来的。 图  一些进口名管，性价比太差。特别是二手的，性能无法保证。 在此特地再说一点；所谓“换管如换机”，笔者深有同感。但大多数情况下，一般音响爱好者缺乏检测匹配手段，得到的结果是指标劣化，当然音质也就有所改变，至于是否喜欢这种被渲染了的效果，就见仁见智了。 本机变压器为按军标生产的R型50VA，漏磁很少，对降低底噪有益。下图中有参数，供大家参考 图  输出电容C5为两只并联。除电解外，其余电容选用轴向金属化聚丙烯或聚苯乙烯薄膜电容。电阻尽量用大瓦数的铜脚金属膜电阻。 连接至开关的电源线，用自粘铜箔做屏蔽，外表直接与机壳相通。 调试： 万用表、示波器、信号发生器、假负载，地方摆不开，勿鄙视。 图  两路各点电压应该基本一致，否则声道不平衡。 经过多次试验，本机只要后级静态电压正常，则各阻容元件数值基本不用且不必调整，因为本机的设计及参数选取与频响直接相关，前后级又存在直流耦合，所以不建议随意改换阻容元件数值。 唯一需要重点关注的是电子管的匹配。 一般来说，前级电子管按前述选用基本问题不大，但后级两只6N6淘汰率很高。 在有限仪器的情况下，简单的匹配可按如下进行： 连接低阻（32欧）假负载、示波器观察、 1KHz正弦波输入，调节输入信号幅度，观察上下波形失真是否同时出现； 同时出现失真图  上部压缩  下部压缩  若不是，换管或左右对调再试，上下波形同时出现失真，说明工作点适中。 若无法调至最佳工作点，上波形先出现压缩，可适当减小R7，下波形先出现压缩，可适当增加R8。 由于这种放大器对于推动低阻负载是相对最难的，所以低阻的情况下调整好了即可。 从标准的-3dB带宽来看，本机频响约为15Hz～50KHz，但更重要的是-1.5dB带宽为20Hz～20KHz，就是这点使得本机听感大为提升。 下图为简单的示波器观察频响，输入保持不变。 图      本机输出指标：  底噪；输入悬空，音量开至最大，在600Ω负载。 图
完，谢谢欣赏，欢迎探讨。 (责任编辑：admin) |
