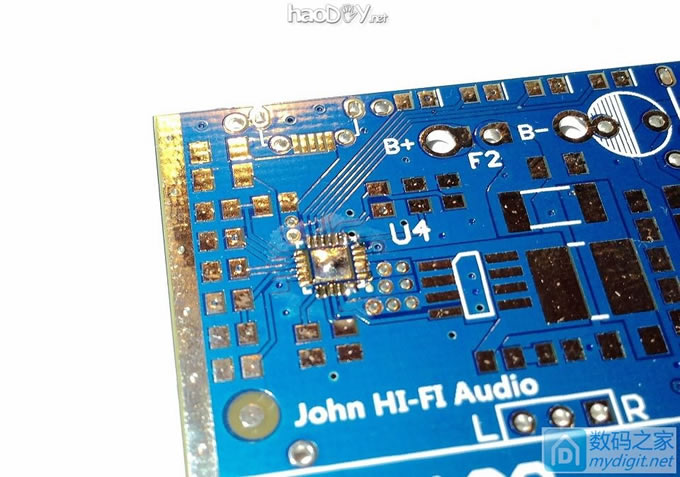

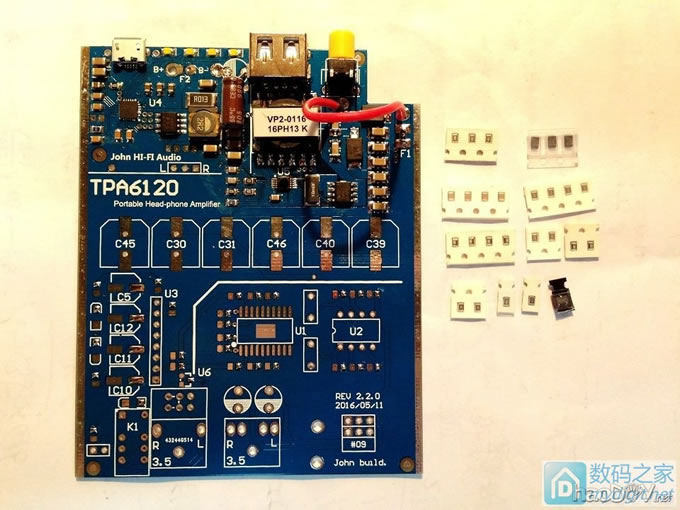

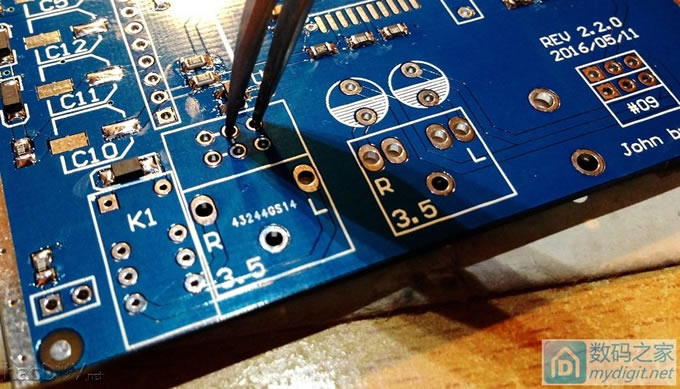

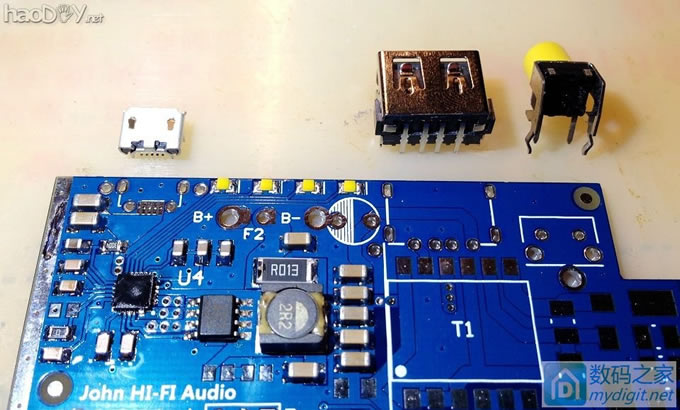

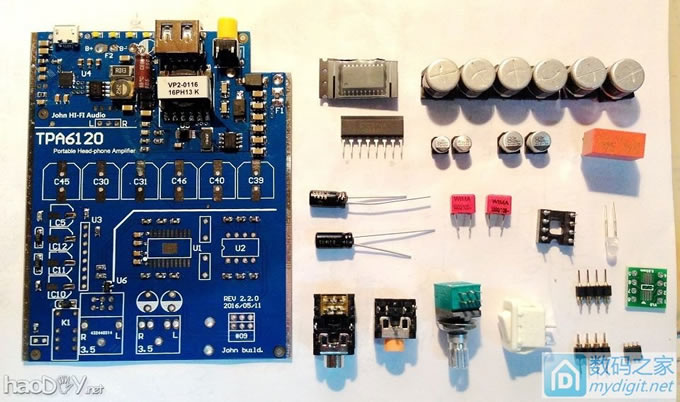

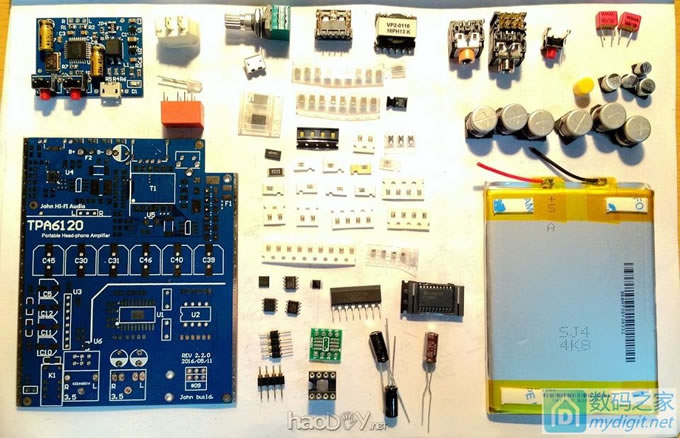

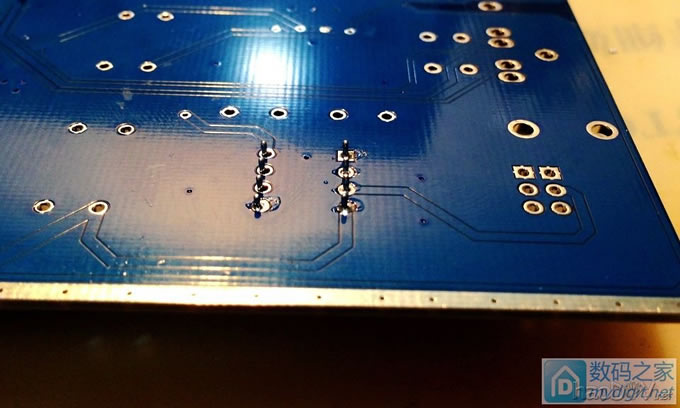

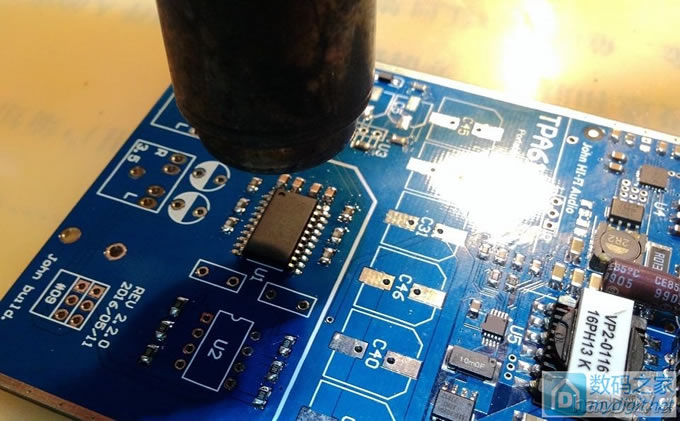

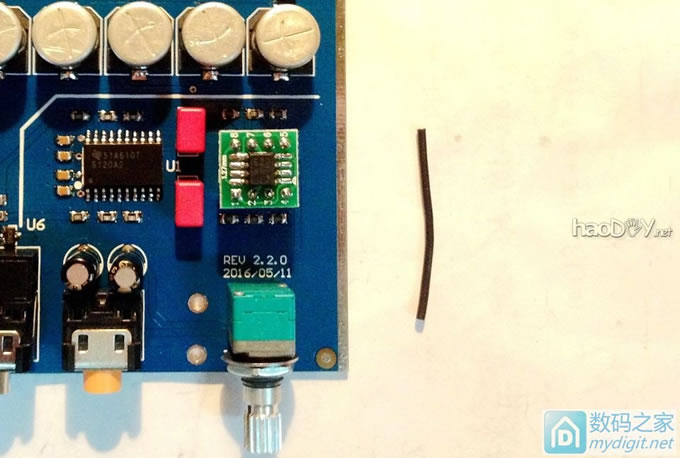

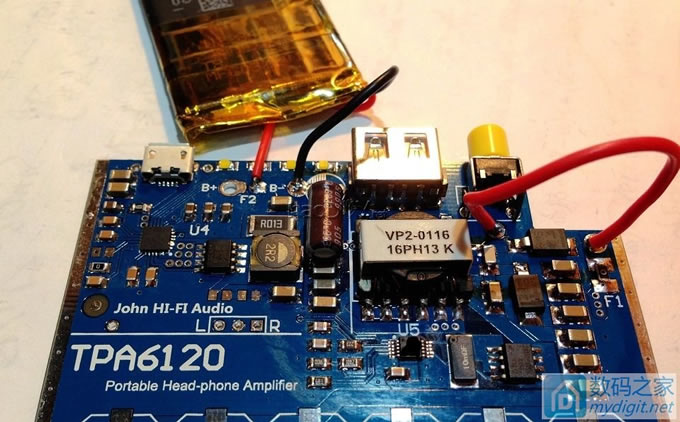

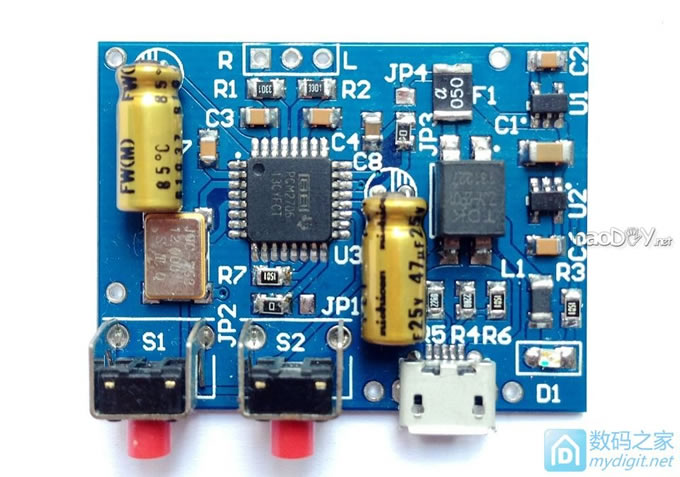

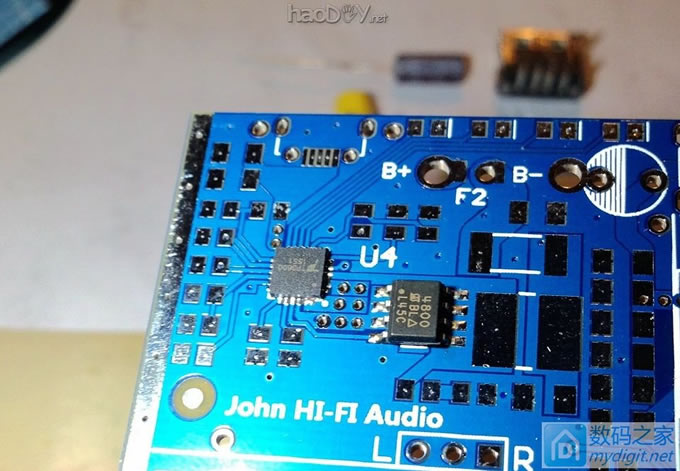

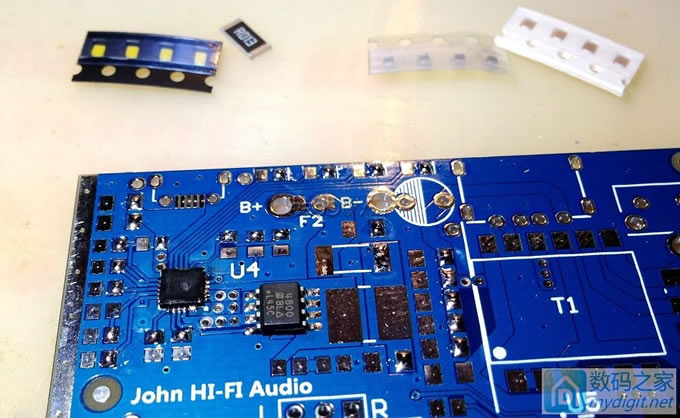

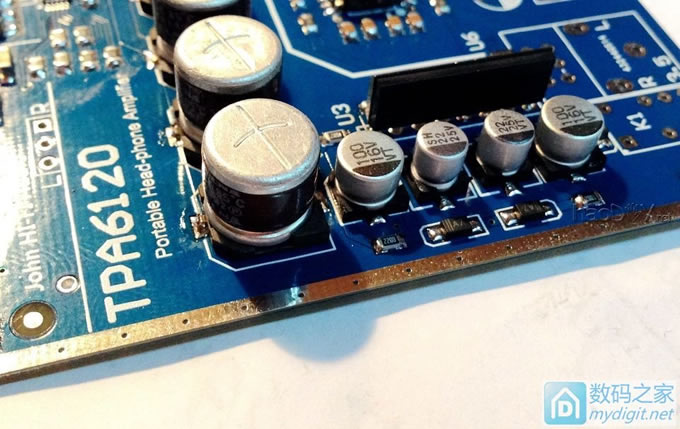

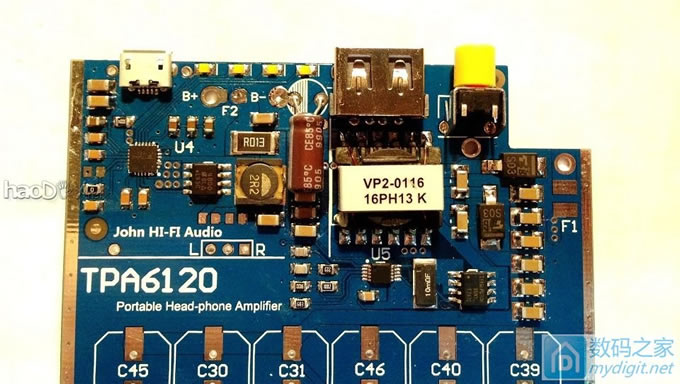

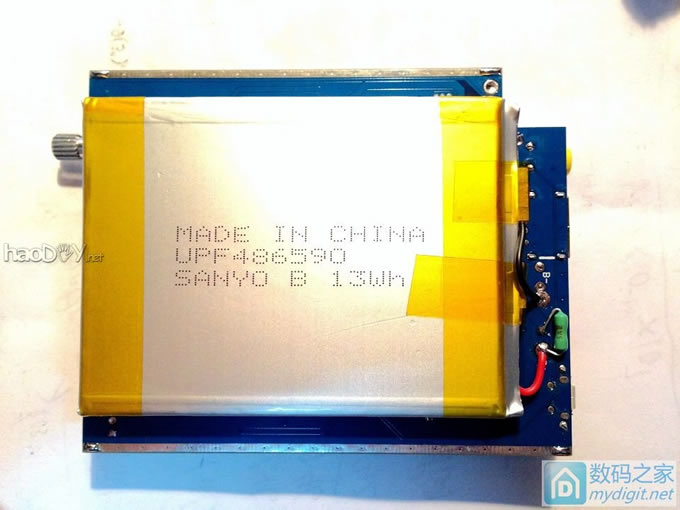

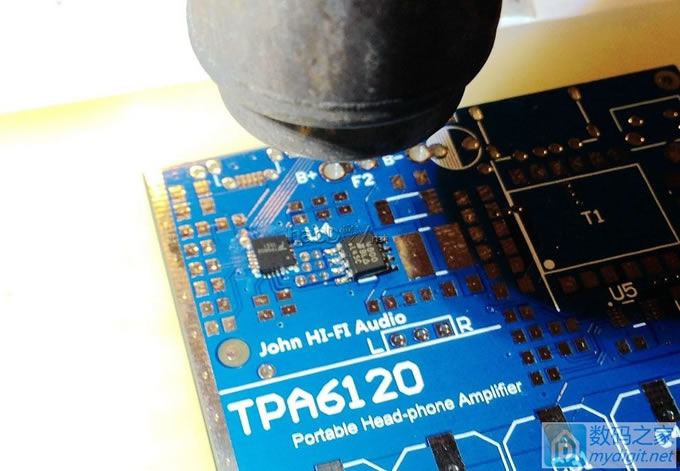

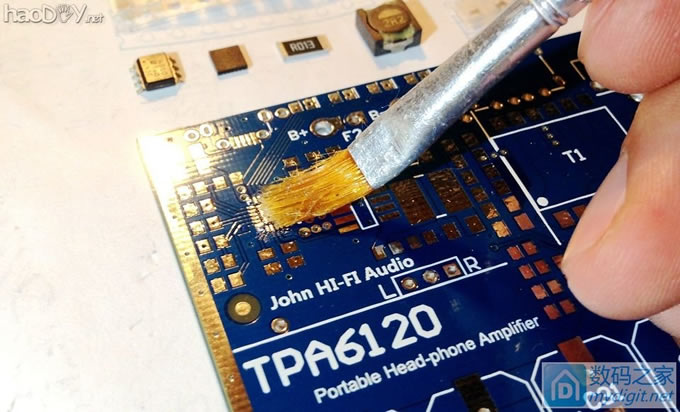

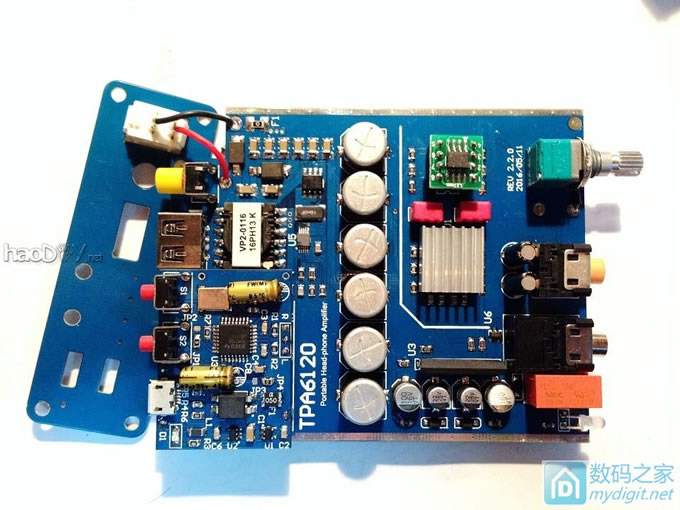

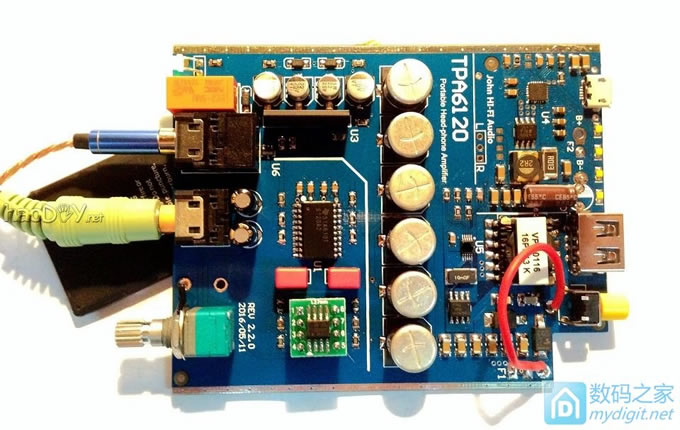

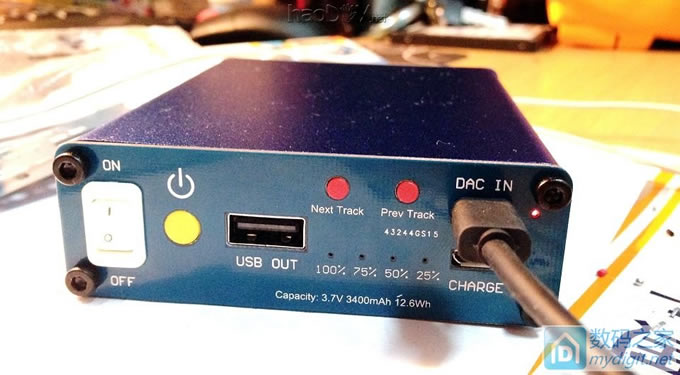

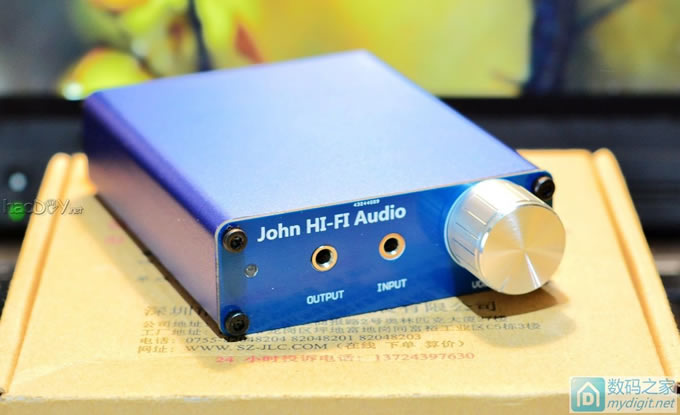

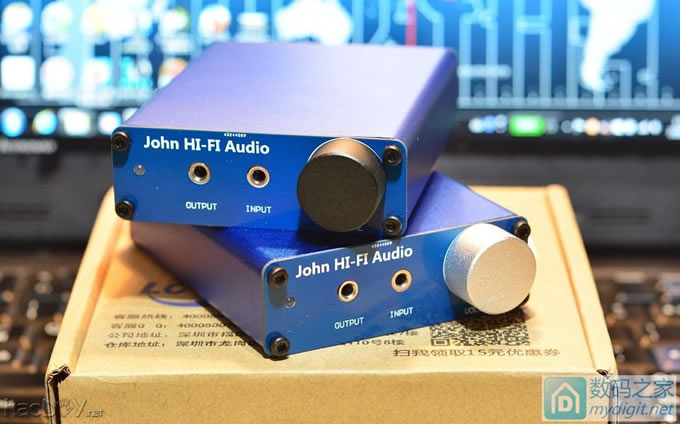

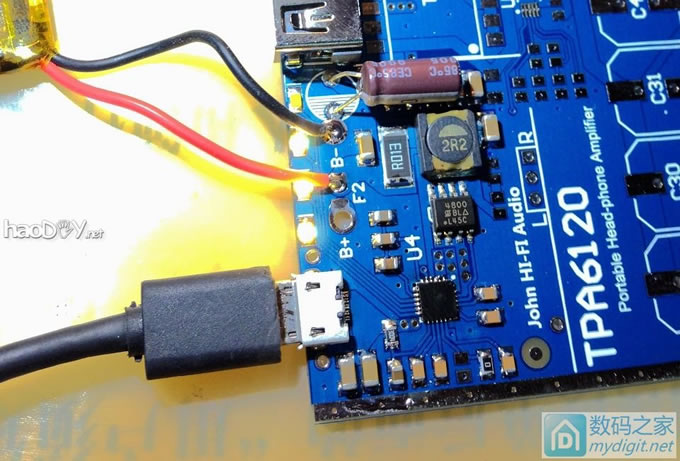

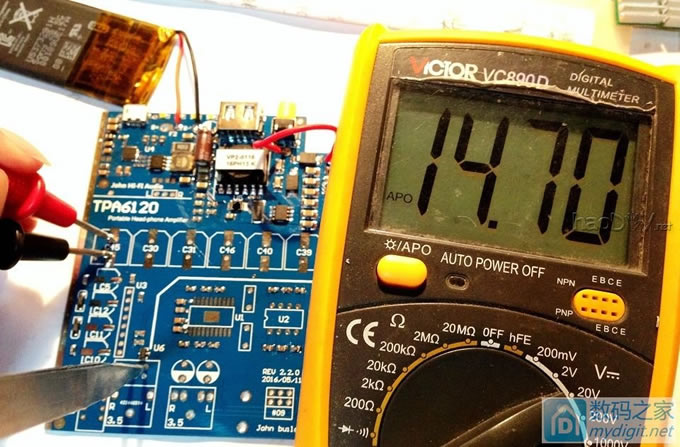

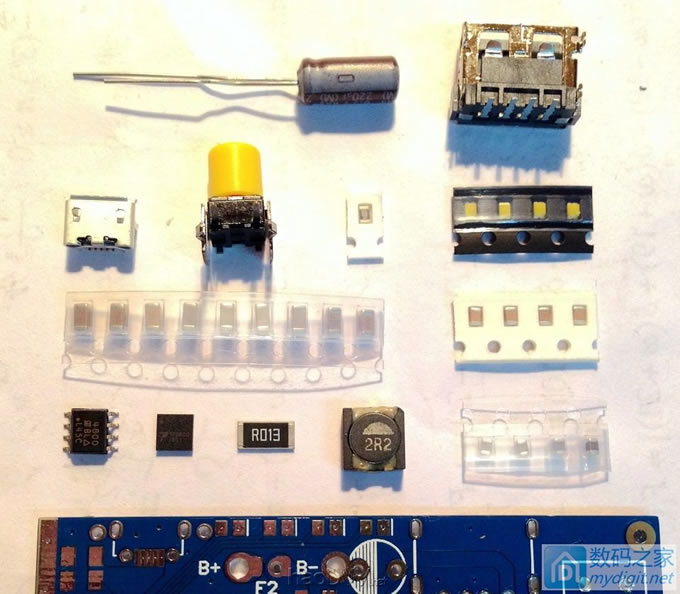

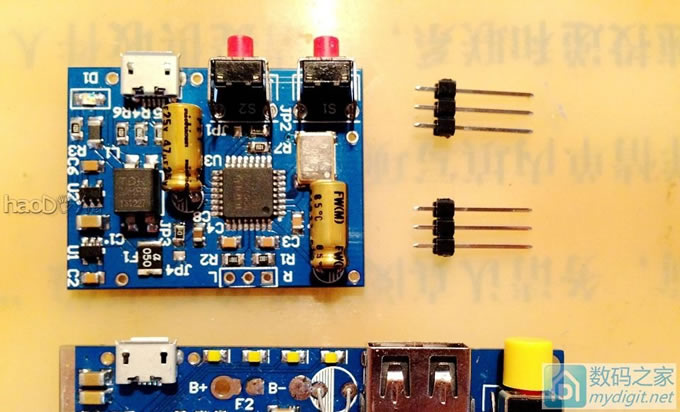

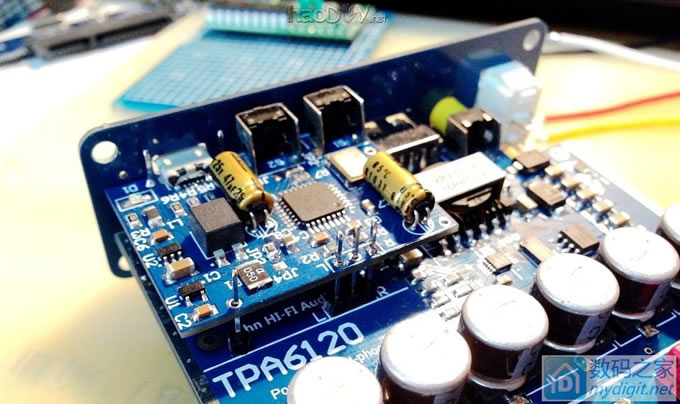

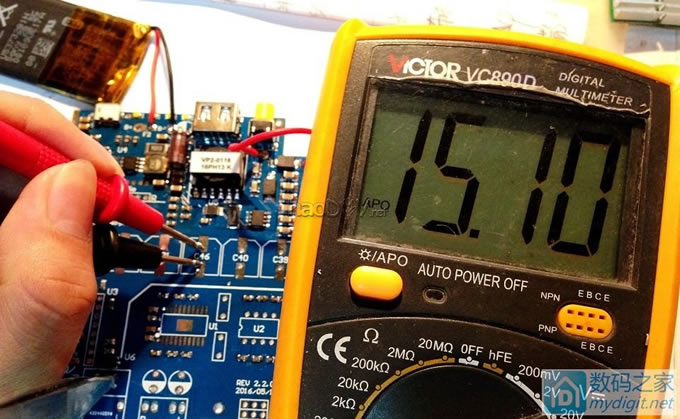

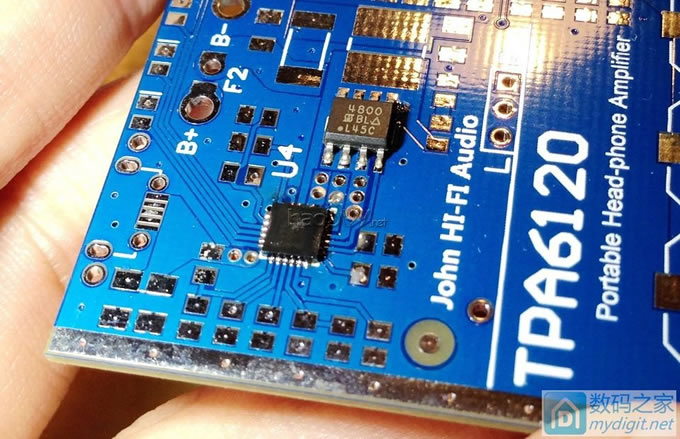

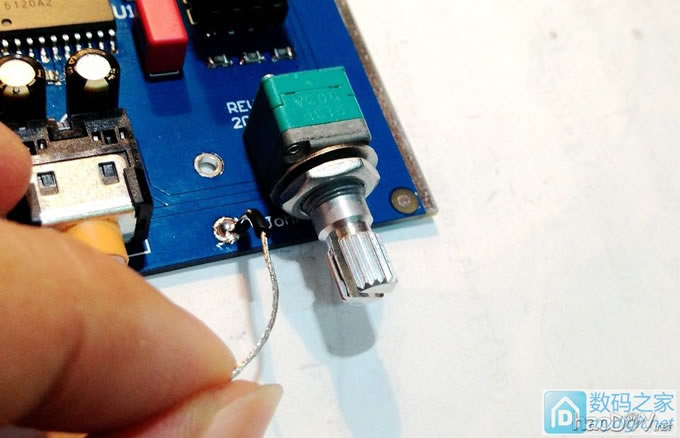

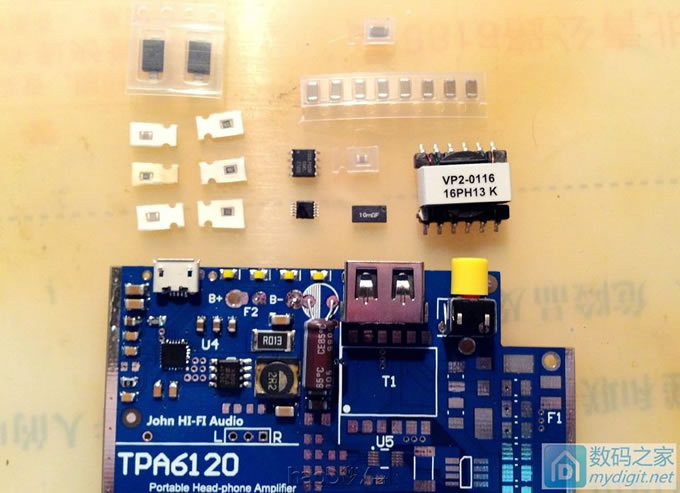

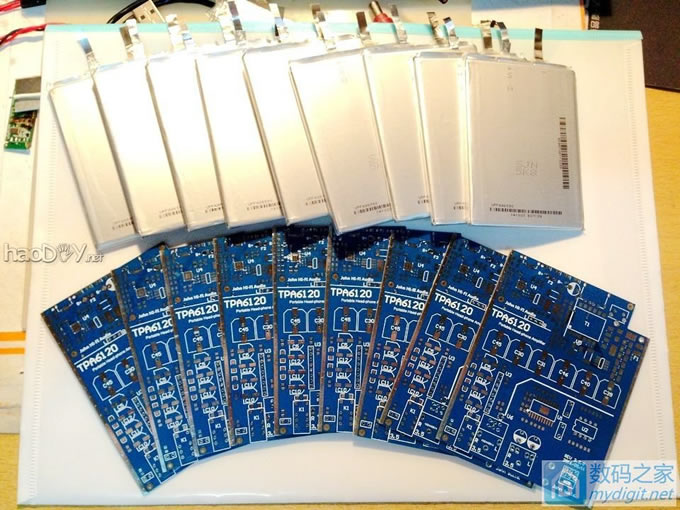

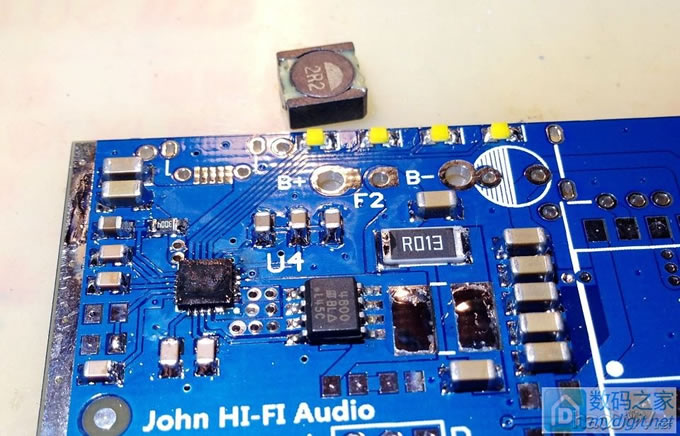

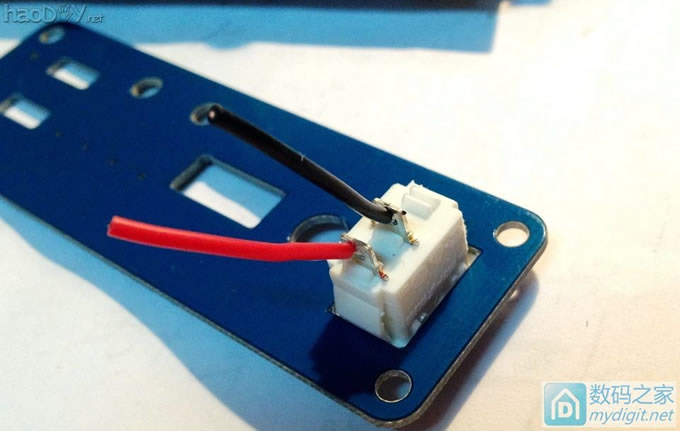

先来个新版实物图镇楼! ![]() 这个耳放开发到现在有一段时间了,电路基本确定 下一步打算出套件,给喜欢DIY的人也过瘾一把 本文作为一台耳放的DIY过程记录,同时也作为套件的焊接组装教程 先说明配置 OPA2134 + TPA6120 (PS:这配置居然和本坛另一位兄弟相同,真是万年一遇的巧合,我觉得我和他在发第一个6120的帖子之前都不知道对方的存在) C1237耳机保护电路 某双电源转换电路,提供约正负14.8V电压 电池管理使用TP5600,最大2A充电,最大5V 2A输出(实测最大1.8A左右),提供四级电量显示 DAC版使用PCM2706芯片,提供16BIT/48K采样率,和CD一样 本人推崇理智发烧,适当发烧的理念 认为PCM2706足矣,这款芯片价钱适中,指标达到16BIT/48K满足大部分要求 MP3 WAV FLAC 日常听歌享受,200元这个价钱也就是随便玩玩 本人木耳,实在听不出全铜镀金插座和全铜插座有什么区别。。。。。。 并且传说PCM2706声音弹性好,低中音很不错 此次特地准备了套件来拍摄教程 部分散件:(还有外壳、螺丝等等没有拍出来) ![]() 先焊接电源管理部分 电源管理全部元件: ![]() 先给QFN焊盘刷上助焊剂 ![]() 上锡,中间的热焊盘上多点,引脚焊盘覆一层 ![]() MOS的焊盘也上锡,然后TP5600和MOS用风枪吹 ![]() 吹好 ![]() TP5600四周抹上助焊剂,引脚拖焊锡,拖得圆润饱满,这样才能焊好 ![]() 接下来焊贴片元件,先在一侧的焊盘上堆锡 ![]() 固定好之后再补另一侧焊盘,焊好右侧MLCC后再吹电感,以免干涉 ![]() 接下来是接插件(实践证明USB输出座最好焊好变压器之后再焊) ![]() 全部焊好之后,目视检查无误接电池 插上充电线看看是否有异常,拔下充电线检查电量指示 ![]() 没问题开始焊接双电源变换部分 ![]() 不再赘述 ![]() 然后焊接剩余的贴片元件 ![]() 焊好之后接上电池和跳线 ![]() 短路这两个点,测试电源变换 ![]() 因为无负载,正负电源偏差0.3V属正常,接上负载偏差会在0.1V ![]() ![]() 然后焊接剩下的元件 ![]() 吹上TPA6120 ![]() 所有直插元件,焊锡少用点,以免剪脚后焊点仍然突起扎到电池 ![]() 实践证明这两个电容干涉了,焊C5之前应该先焊上C45 ![]() 电位器接地,GND为电位器左边的两个大焊盘 ![]() ![]() 检查无误上电测试,插入耳机后灯亮起,继电器延时吸合,即可开始试听 ![]() 测试无异常、直插元件焊接完成后即可粘上电池,F2处焊上5A保险,TPA6120贴上散热片 ![]()
|
