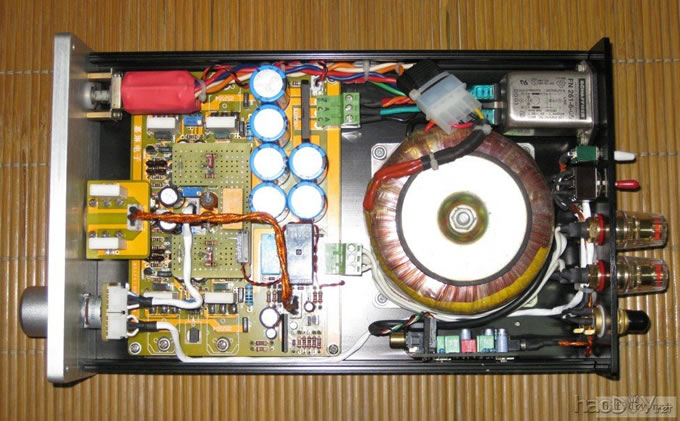

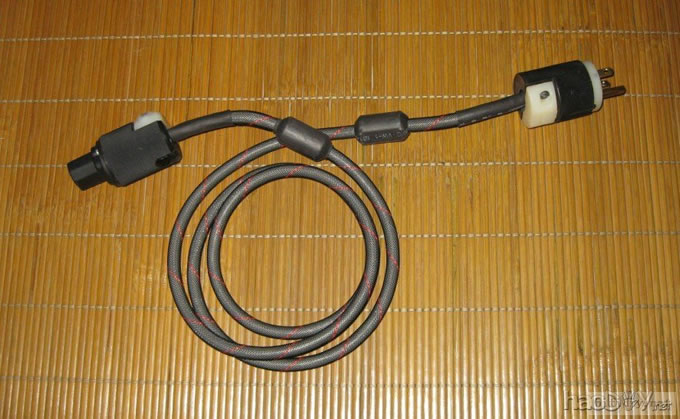

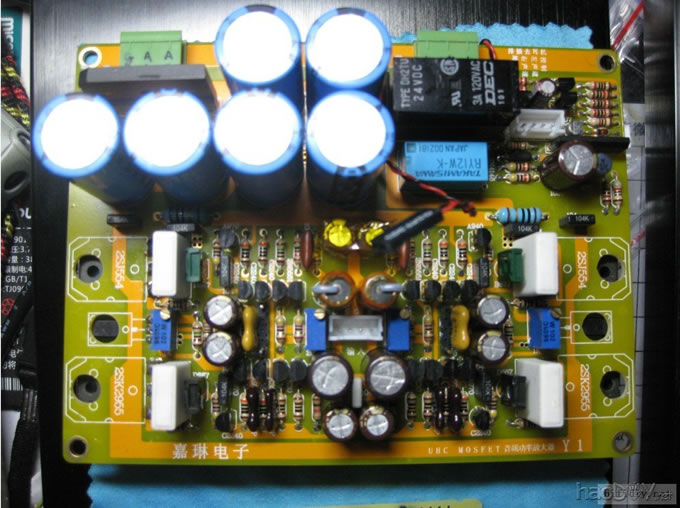

上个月拿了小鱼的仿HA5000PCB和基础的一套电阻和管子，开始diy，diy难度到时不大， 配齐其他的小零件花了蛮多功夫！按照小鱼新版仿HA5000的图纸修改一些电阻的参数， 将增益修改为11倍，静态电流调整到120ma，机器微热， 为了功率充足特意买了一个英国100VA的环牛！AC电源部分加了电源滤波器，电流更纯一些！顺便DIY了一条低烧电源线！

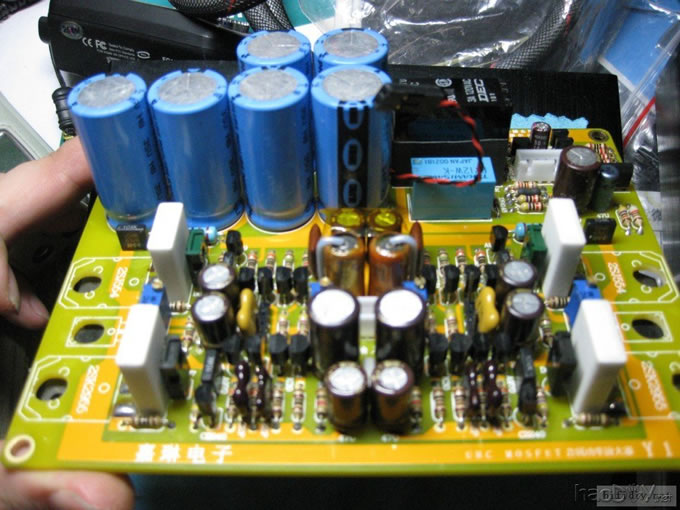

主滤波电解用了6个4700uf匈牙利原产飞利浦并芬兰产RIFA MMKO 0.1uf 6个！

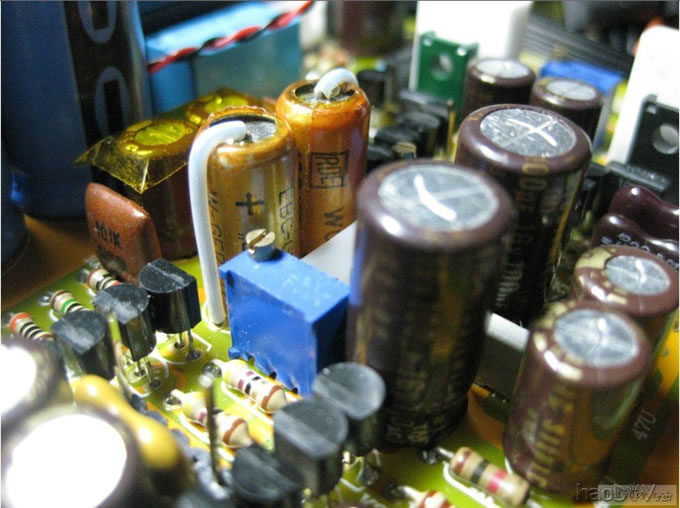

修正了耳放一些音色，是的更讨好自己的耳机和我的耳朵，呵呵！ 各级电容全用的是棕神2，耦合用的是棕神2 BP无极100uf， 反馈电容用了一对德国ERO金子弹100uf，感觉还不错！！

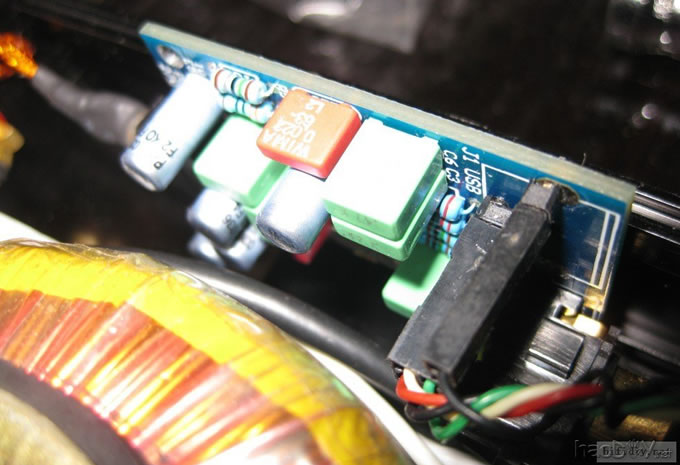

外加了一套USB DAC （pcm2704）可以更好的用于电脑吗！！ 声音比集成的声卡干净利落多了！当然也MOD了一下usb dac部分！

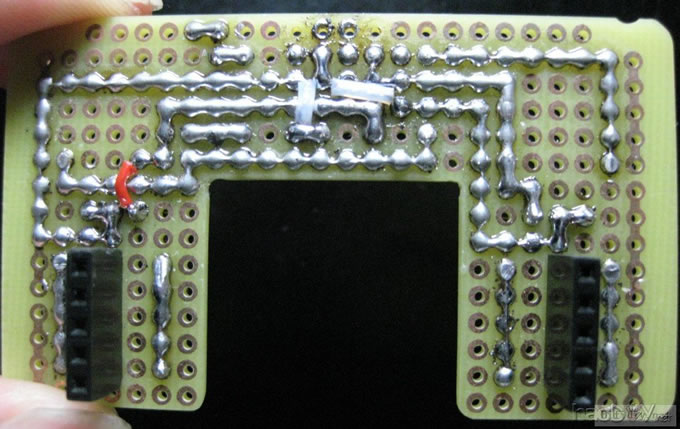

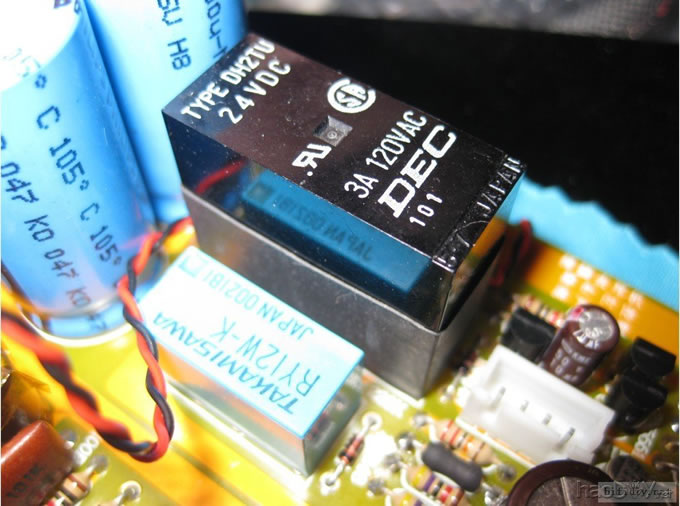

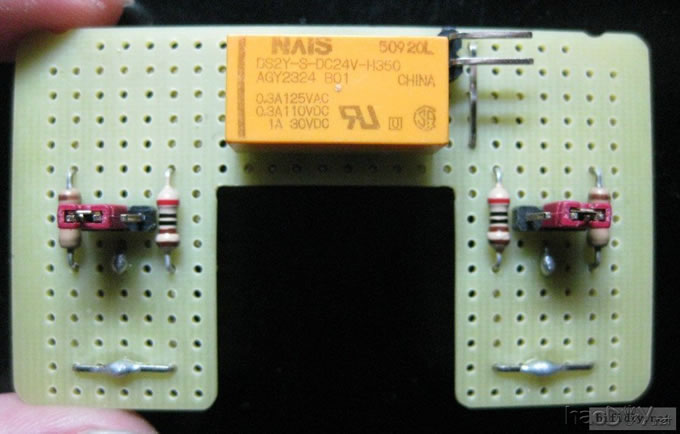

由于11倍增益退箱子还是不够，受论坛一哥们的启发有单独做了一块增益自动切换电路， 耳放11倍增益，功放20-30倍增益！退我换过单元的金正4寸箱子声音爽多了！！

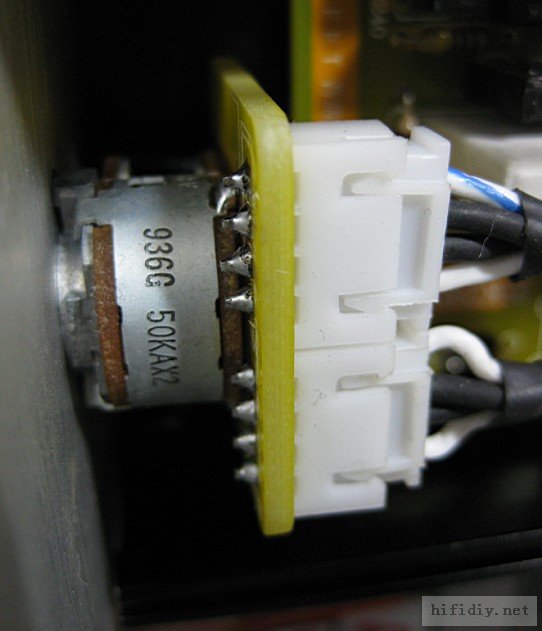

装箱时蛋痛的发现电位器不能用pcb直接安装了，所以把它折腾成这个样子了

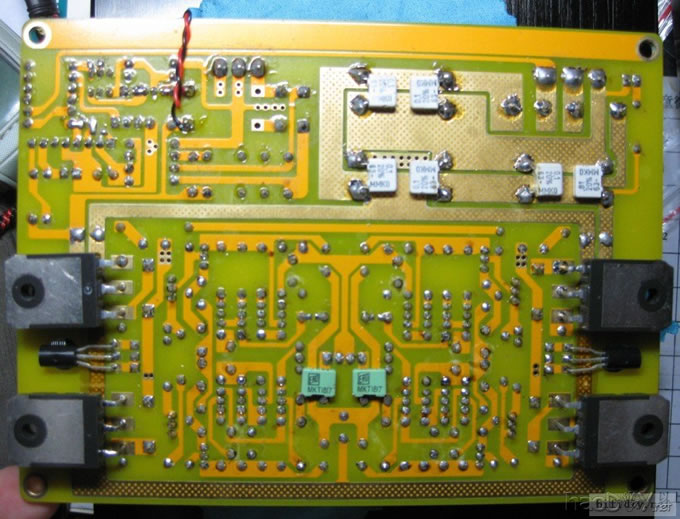

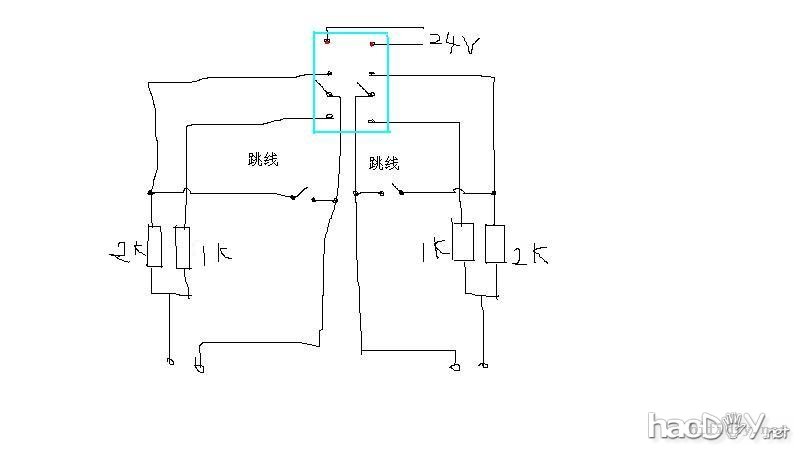

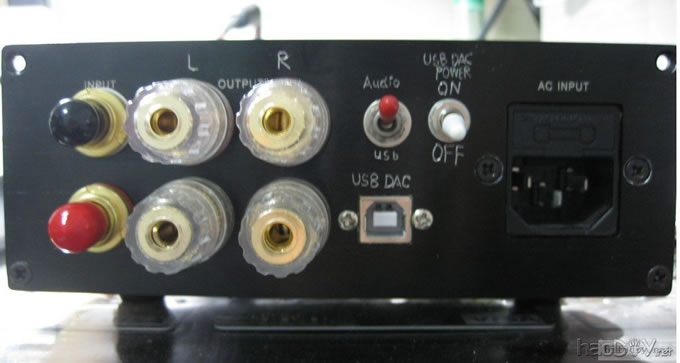

谈下听感吧，用它退我的两幅耳机TS-671和RX900，声音感觉利落， 无输入时，音量调大最大，声音背景一片宁静，犹如一片静止的湖水； 来一曲加州旅馆，沙锤，吉他等乐器定位准确，鼓声苍劲有力，听人声音乐，感觉非常有磁性，其他就不多吹了！ 之前做的黄金并管A1根本不是一个级别的东西！咳。。。。。 大家看图说话吧！背面有点复杂的I/O部分呵呵！   继电器也不方便要求很多触点的继电器才行！麻烦没有用开关搞定方便！ 上个增益切换的图纸给你看下，应该你就明白了！！单位没装画图软件，用画图随便画的，请包涵！
