小型台式全分立甲类耳放的制作(2)

时间:2013-07-29 13:10来源:bbs.hifidiy.net 作者:梼昧狂客 点击:
由于线路比较简洁,因此本机所用器件不多十分利于DIY制作 PCB版图及器件清单可到百度网盘下载,分享链接如下 http://pan.baidu.com/share/link? ... 5uk=3959433992 制作过程如下,PCB上均已表明型号参数,安装上即

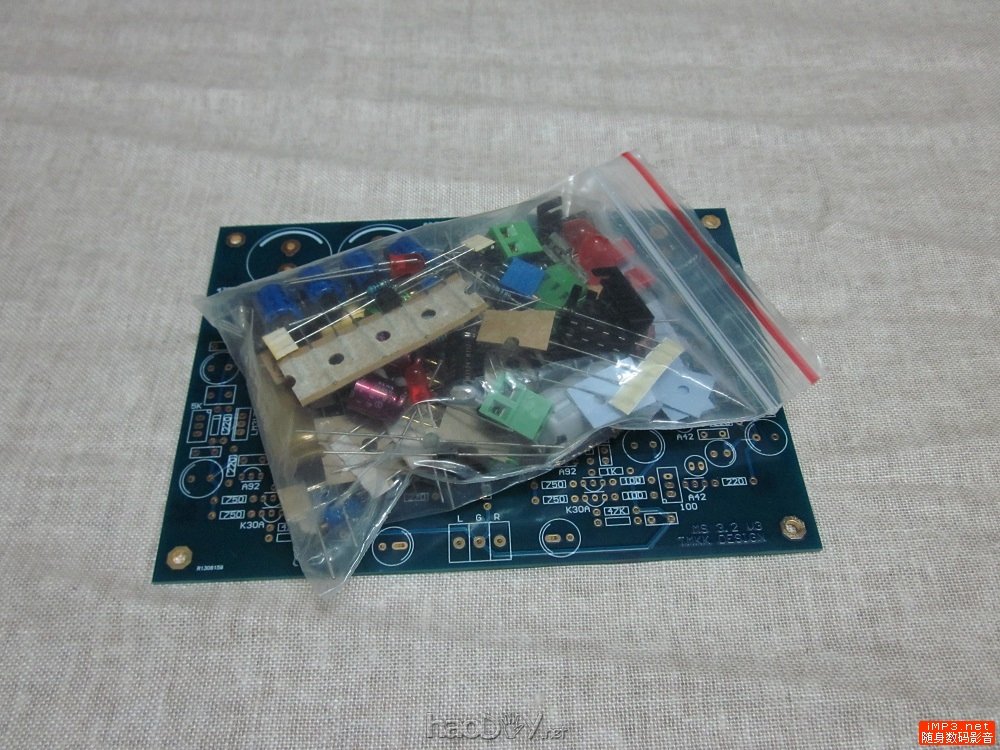

由于线路比较简洁,因此本机所用器件不多十分利于DIY制作
小型台式全分立甲类耳放的制作
PCB版图及器件清单可到百度网盘下载,分享链接如下http://pan.baidu.com/share/link? ... 5&uk=3959433992

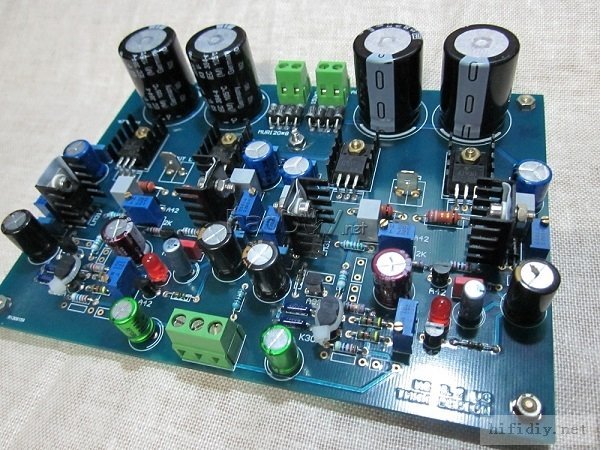

制作过程如下,PCB上均已表明型号参数,安装上即可,五个没有标注的器件是补偿器件,需要调试的时候根据需要安装
小型台式全分立甲类耳放的制作

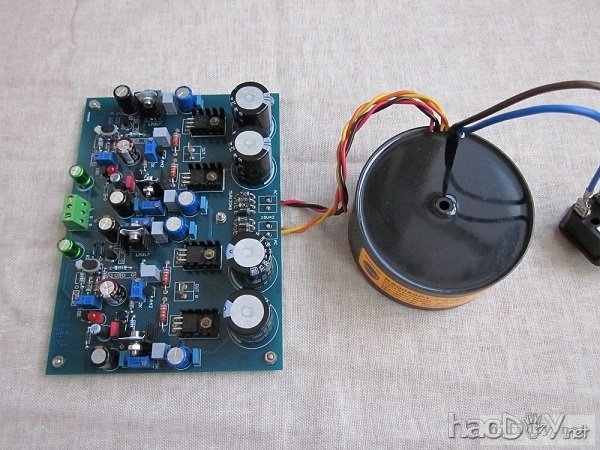

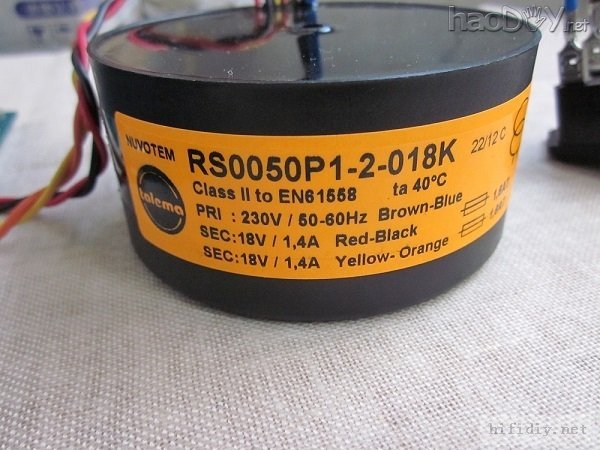

使用TALEMA RS0050P1-2-018K双18V密封变压器
小型台式全分立甲类耳放的制作
小型台式全分立甲类耳放的制作

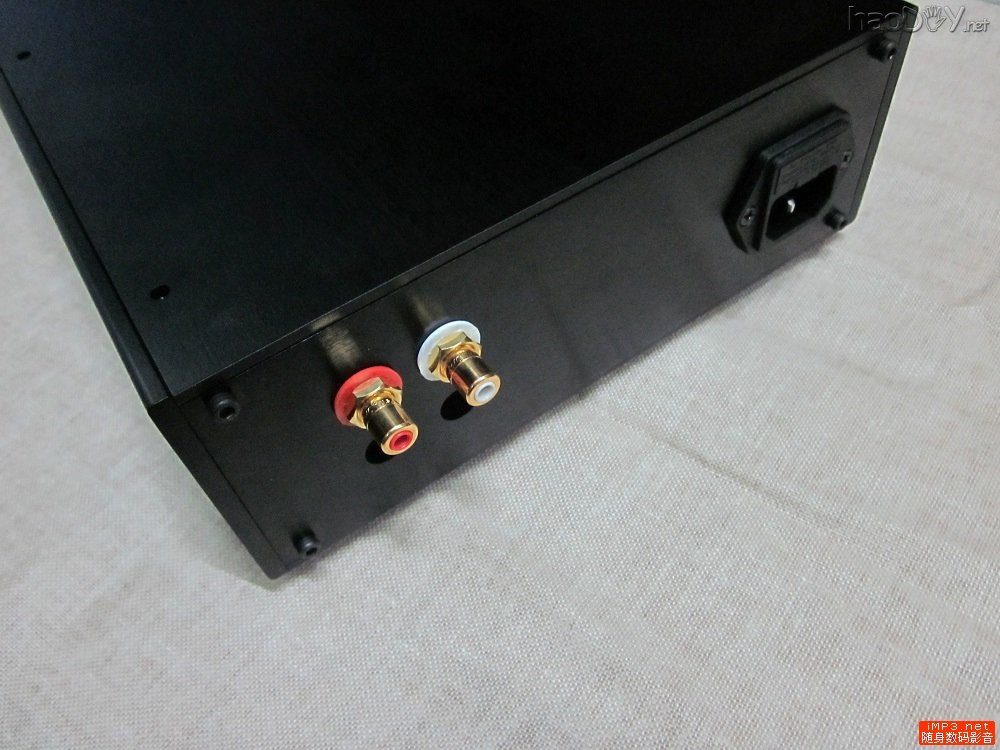

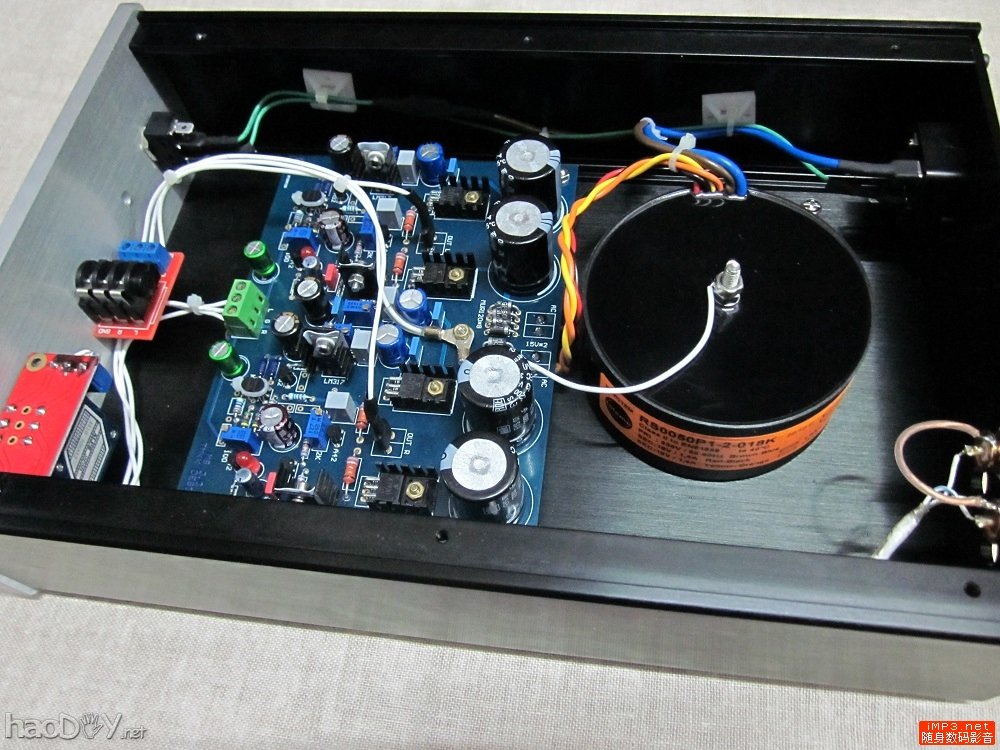

整机组装图片如下
小型台式全分立甲类耳放的制作

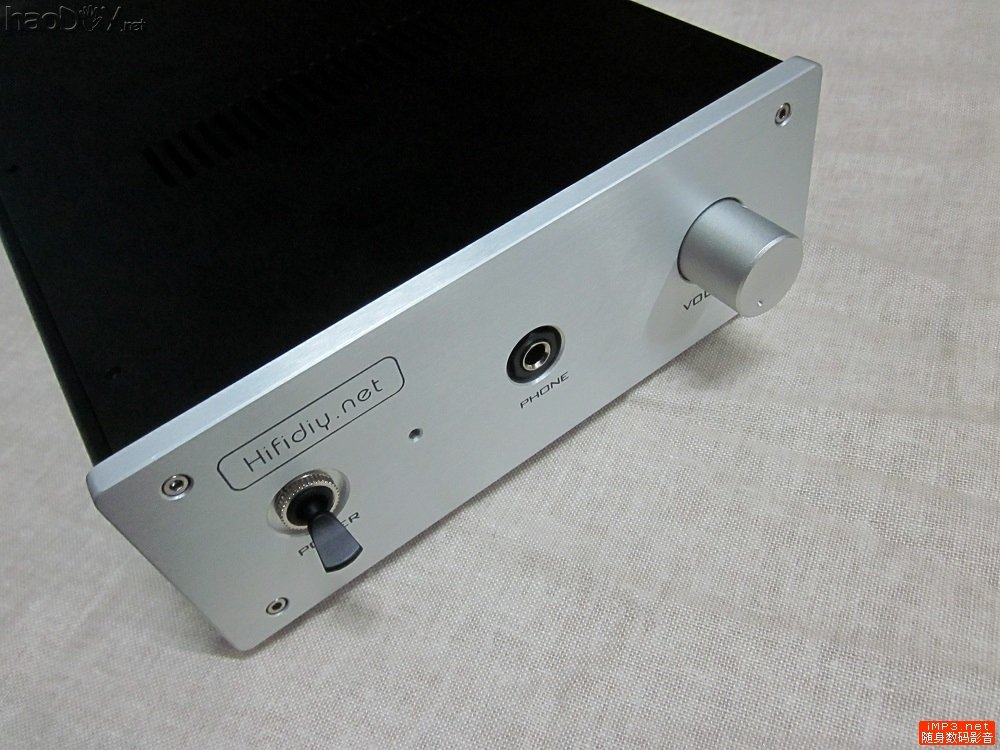

使用HIFIDIY制造的小型耳放机箱
小型台式全分立甲类耳放的制作
小型台式全分立甲类耳放的制作

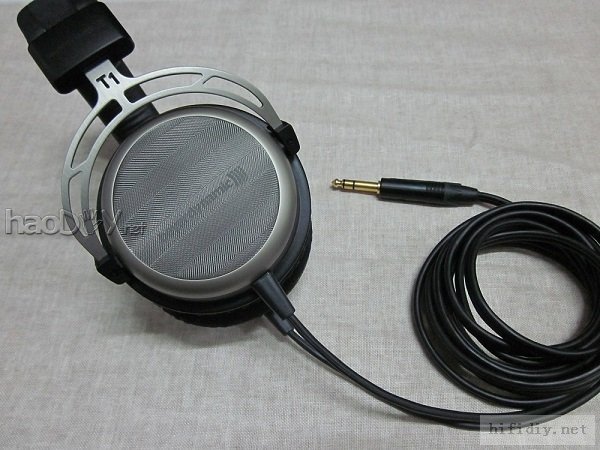

参考调音耳机为拜亚动力T1,辅助参考DT880PRO HD600
小型台式全分立甲类耳放的制作
经过一段时间的使用,本机工作稳定,音质达到设计要求,自认为是一款比较不错的设计,欢迎大家DIY并提出宝贵意见 (责任编辑:admin)
