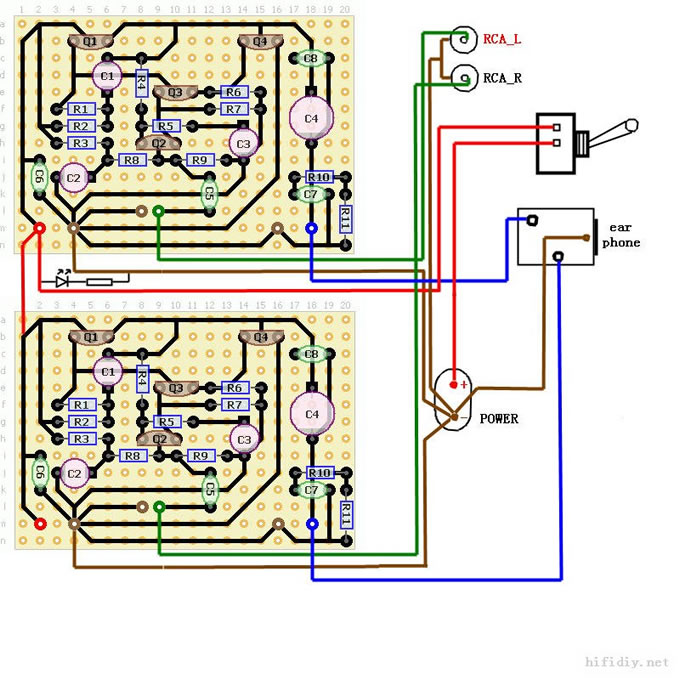

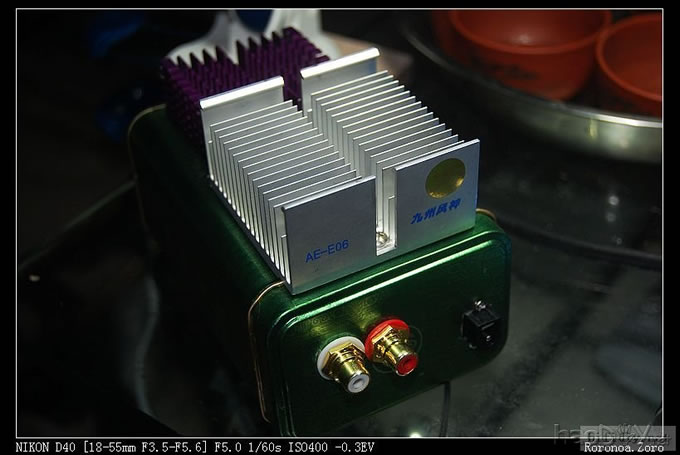

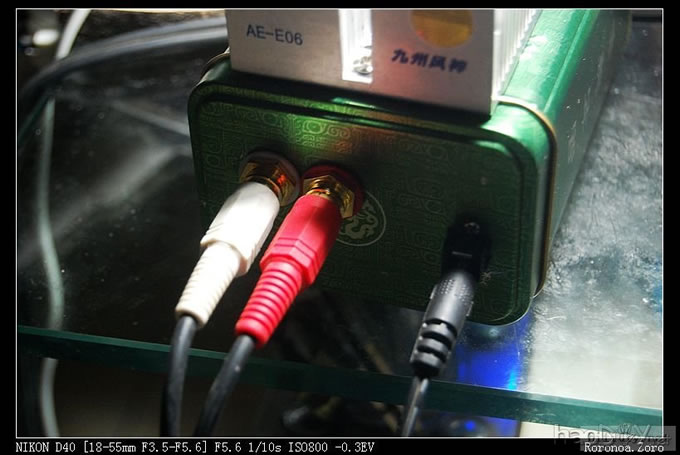

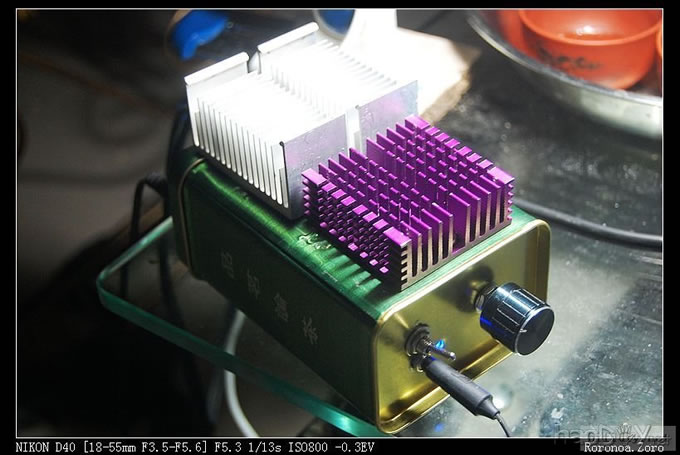

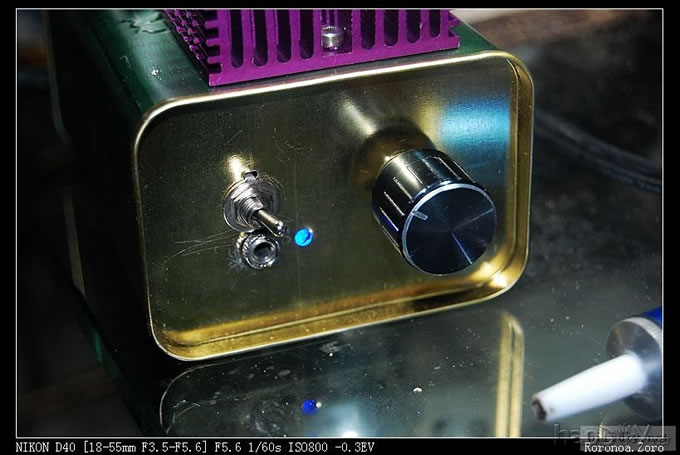

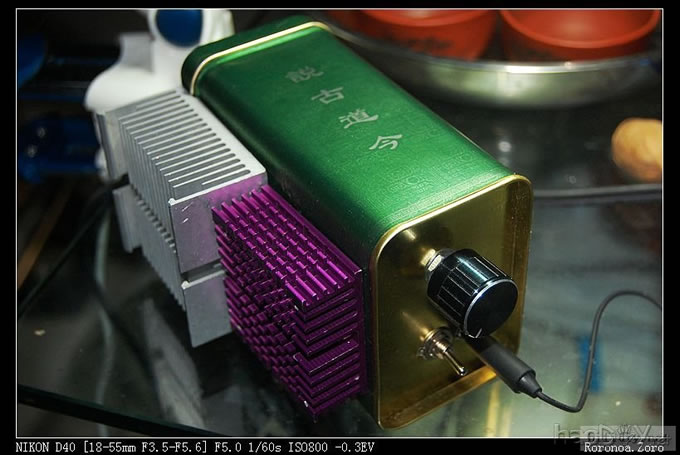

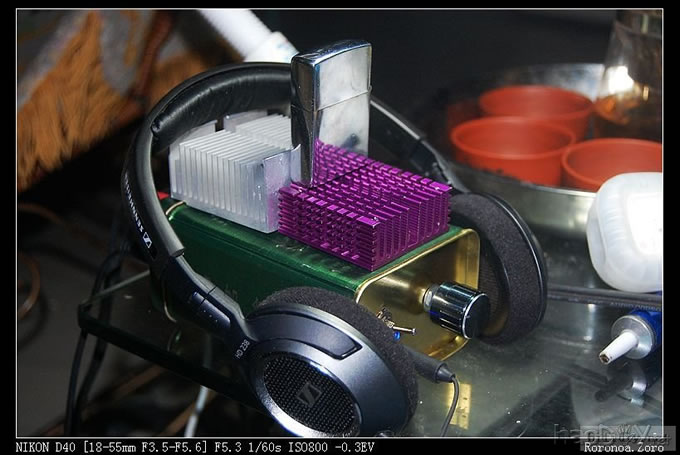

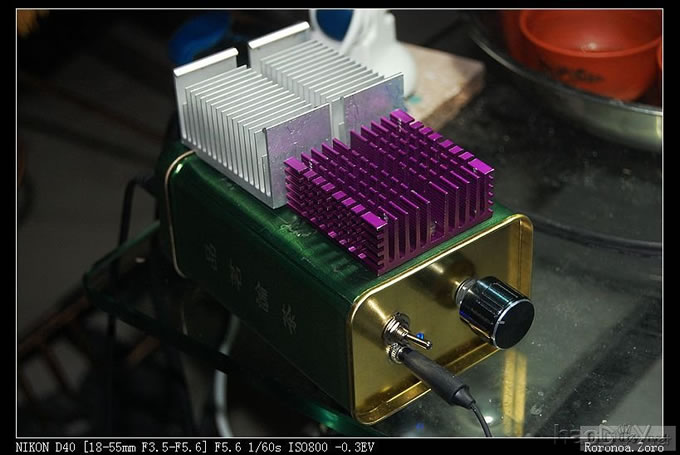

新年钟声已经响起，给大家拜年了，祝福大家新年如意，万事顺心！顺便贴几张刚完成的1969小甲耳放图 耳放已经组装好了，再拆不容易，懒得再脱了，想看内脏的DX抱歉了  这个耳放是答应同事帮他做一个，头几天一直在犯愁用什么电路，一开始用音乐传真A1的前级焊了个洞洞板的版本，再加了个5532做电压跟随器推动耳机，效果还可以，但是没有达到很满意的地步，正好前一阵做了几套不同输出管版本的1969和dxamp，感觉效果都不错，这次为了体积考虑，干脆再做个耳放版的1969得了！ 曾经考虑过用音乐传真A1的前级推1969后级，但是貌似这样需要两头牛才够，而整个耳放的体积不大，连一头牛我都没打算放，直接用了个现成的20v/1A小开关电源，坏扫描仪上用的，拿着也方便，这样就只好做个纯后级了。 电路图如下：  1969耳放带电源双声道.rar (24.36 KB)图上是带了滤波电源部分的，这次没做，以后有了心情以及合适的牛牛就做个单独的电源把那个开关电源换下来，不过现在用开关电源的声音也是不错的 出于成本考虑，没有使用成品铝制耳放机箱，而是找了个铁皮茶叶盒来做，效果貌似还成 输出管用的D669，电流调到0.17A左右，散热片小，不敢再把电流继续调大了，散热片都是从cpu散热器上拆下来的，废物利用，哇卡卡卡 对了，板子是用的Chinewen的洞洞板图，整体走线示意图如下：  3.5mm电源插孔处并接了一个3300u/35v电解做滤波，指示灯LED的限流电阻用的3.3k 继续上几张外观图瞅瞅吧        解决了，之前加了个3300u的电解在oo板上做电源滤波，正极接在右声道电源正极，负极接到左声道电源负极了，后来发现交流声原来就是这个原因引起的，现在把电解直接焊在电源插孔上就没问题了 几乎所有的地线我都专门引到电源插孔负极上了，包括机壳接地也是接在这里，现在就是有件事有点担心，耳机插孔的地线固定在机壳上，肯定已经与地连接了，但我已经单飞了根线把耳机插孔的地接到电源插孔负极了，这样算不算环地呢？ 还好，目前大管电流0.17A，工作一小时后散热器温度估计在45度左右吧，说明散热够用了，为了整体的体积，没法子只好妥协一下了，还好目前声音不错哦 no no 你说的洞洞板图是贴出来的那张接线示意图，我另外还有一个下载链接呢，“1969耳放电源双声道.RAR”那个文件就是DXP的SCH原理图 普通耳放当然不用这么大，甚至根本用不到散热片，但是甲类除外，只要是甲类的机器，不管是耳放还是功放，都根据功率需要大尺寸散热片才能保证晶体管不被烧毁 耳放还在煲机ing，貌似越煲越好听，目前真是爱不释手啊，可惜最终只能给他人做嫁衣裳  目前中音和低音的效果都不错，高音稍有毛刺，不知道是没有煲好还是什么其他的原因  (责任编辑：admin) |
