6N1+6N8P电子管耳放耳机放大器胆机 装机

时间:2012-08-28 10:03来源:未知 作者:admin 点击:
最近装了一个胆耳放,采用如图示电路,基本上元件数据没有大的改变,括号内为实际值。过程汇报如下: 1、装机完成后,能正常出声,各部分也比较均衡,阴极电压如图示,噪音太大,主要是50或100HZ哼声; 2、改装、调整各接地点,无效,将体积较大油浸铁壳电容

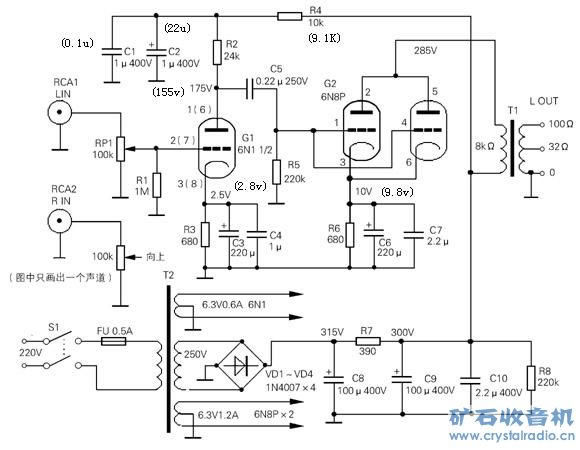

最近装了一个胆耳放,采用如图示电路,基本上元件数据没有大的改变,括号内为实际值。过程汇报如下:
1、装机完成后,能正常出声,各部分也比较均衡,阴极电压如图示,噪音太大,主要是50或100HZ哼声;
2、改装、调整各接地点,无效,将体积较大油浸铁壳电容换为聚丙烯,噪音小了一点;
3、灯丝串接47欧电阻中点接地,整机噪音基本绝迹,仅在音量旋至3点以后的位置开始有轻微的热噪音,是“沙...”声,有别于原先的哼声。
     至此,作为我的处女作,我也比较满意了,已经比电脑声卡的输出效果好了,但因为增益比声卡高了之后,又因为耳机的缘故,声卡的背景噪声又出来了,并且还伴有其它如鼠标的干扰声。于是在淘宝又购了一台百灵达的解码器,背景干净了,几乎无任何噪声,但是,新的问题又来了:
1、但我接声卡的输出时,耳放的增益还算比较正常,从解码器输出后,声音太大了,耳放的音量只能微微动一点;
2、因起初用的是平衡转非平衡,可能是输出电平太高,又查资料从解码器内直接引出非平衡信号,略微好转;
3、将耳放内的两级阴极旁路电容全部取消,此时匹配解码器刚刚好,但接入声卡声音又小了,软音量和耳放音量均几乎要开至80%才能正常。
     于是,请教各位老师、高手的问题来了:
1、我的耳放各级工作点正不正常?图示中的差异是否是管子的离散性造成的?
2、如果工作点不正常,首先应该调哪里喃?如果不能兼顾,是栅负压重要还是屏流重要?
3、如何调整整机的增益,比如我如何减小它,有哪几个方面可以考虑?
4、还有就是输入信号电平有没有简单的测量方法?至少可以看看哪个接近正常值吧?
      以上就是菜鸟我在装机中遇到的问题,仅目前想到的,我想随着发烧温度的提高,麻烦各位的机会更多,希望热心、博爱、万能的收音机帮帮我!!

2009-10-11 00:20:14 上传
下载附件 (71.99 KB)

6N1+6N8P电子管耳放耳机放大器胆机 装机
6N1+6N8P电子管耳放耳机放大器胆机 装机

第一次装胆机,实在不知如何下手。每每看到别人的机机那么漂亮,好像不是那么复杂,实际做起来很难。
      解码器无内部电路图,模拟信号只有平衡输出,比RCA电平高吧,所以在网上查了资料在平衡信号之前引出了非平衡信号,反映到耳放上信号确实要弱些。
      今天又将机机调了一下,将后级的阴极电容并上,在输出变压器上引出负反馈至前级,用了个50K的音量电位器做负反馈电阻进行动态调整,换用不同的音源比较,最后定为5.1K,并不一定是最好,还要将就现成的元件。
      说实话胆机的电路结构就我接触的而言比石机简单多了,但是个性也太强了,换不同的元器件就会给你不同的感受,有些是实实在在的改变,有些是似变非变,有些只可意会不可言传,当然不可否认其中掺杂一些心理因素,但确实能影响你的东西多了。
      所以到了这步,经过装机调试,发现问题解决问题,最终发现自己不能处理的问题越来越多,动手之前的豪情被一扫而空,又到了一个新的瓶颈。我想能越过这一步,自己肯定又能更进一步,所以,加油,不退缩!

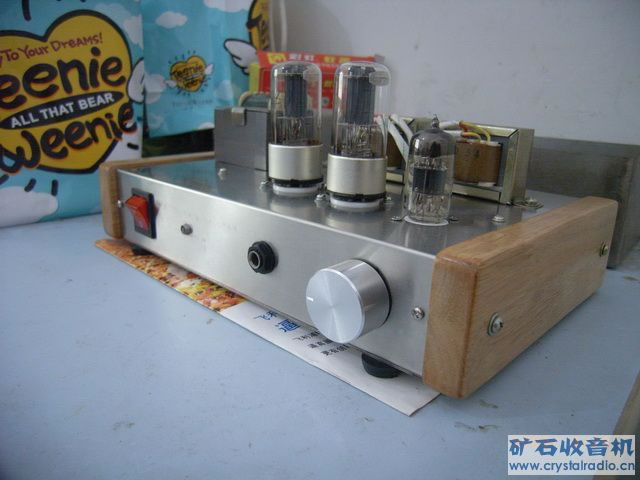

      现在的感觉好多了,声音,还有心情。

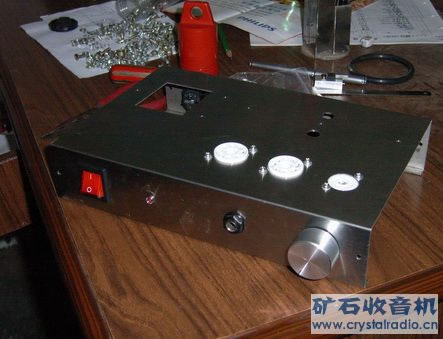

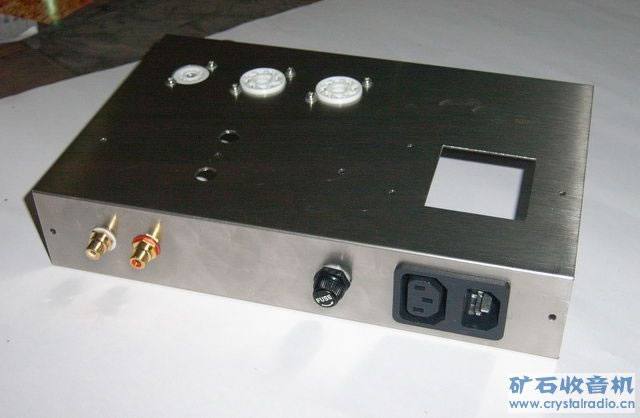

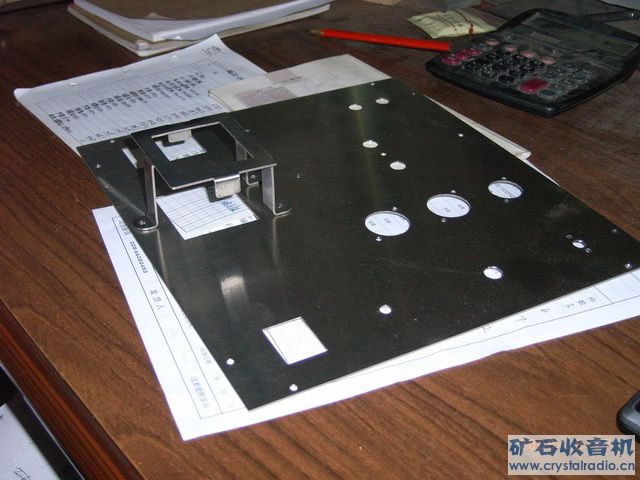

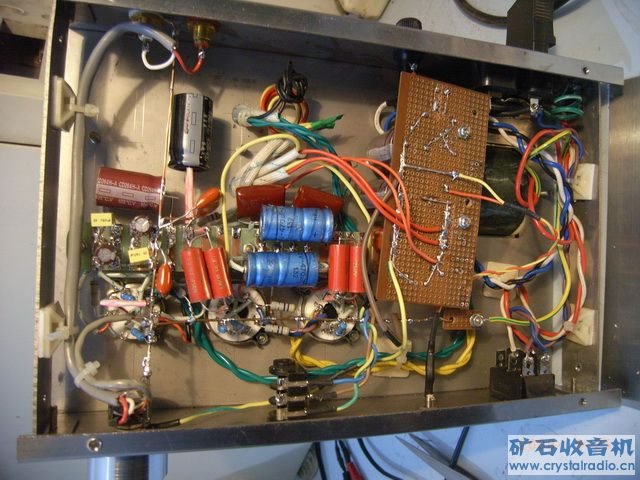

过程6N1+6N8P电子管耳放耳机放大器胆机 装机
6N1+6N8P电子管耳放耳机放大器胆机 装机
6N1+6N8P电子管耳放耳机放大器胆机 装机
6N1+6N8P电子管耳放耳机放大器胆机 装机


6N1+6N8P电子管耳放耳机放大器胆机 装机 (责任编辑:admin)
