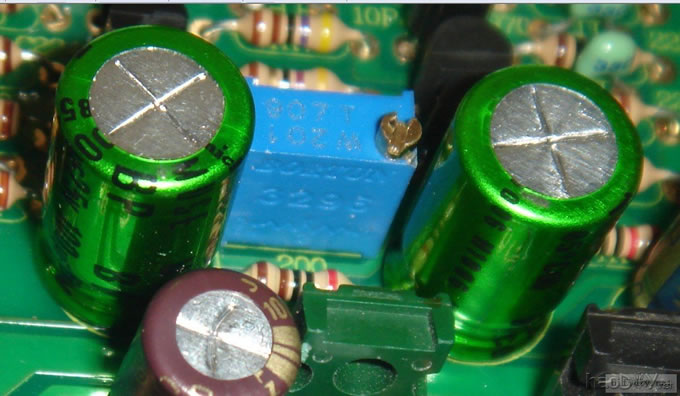

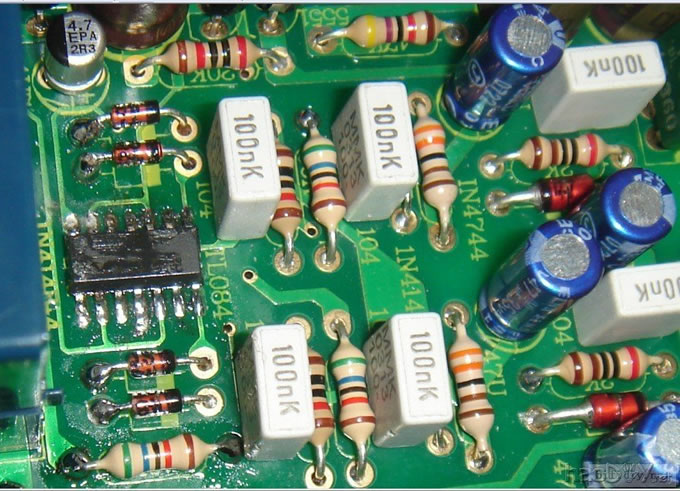

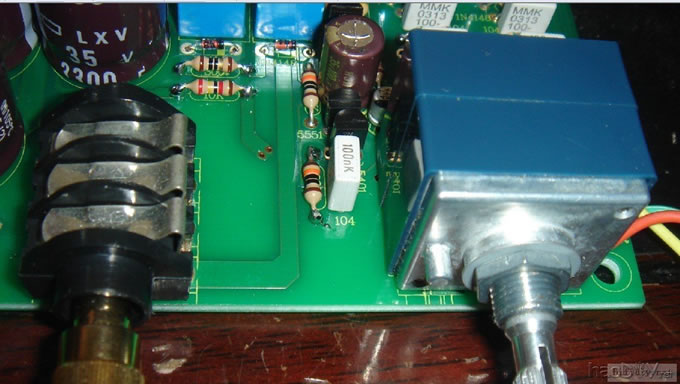

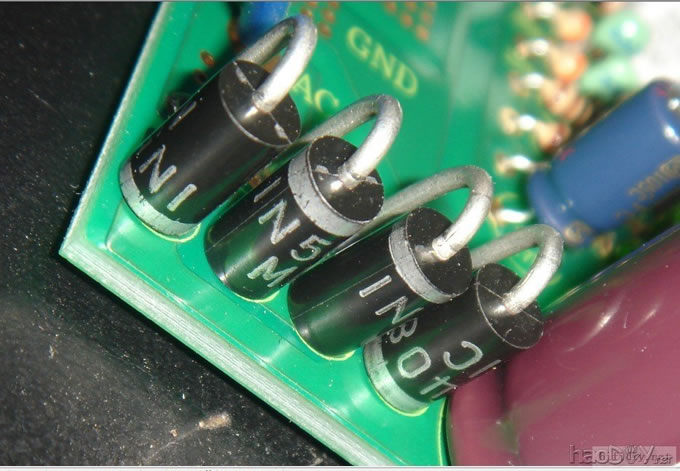

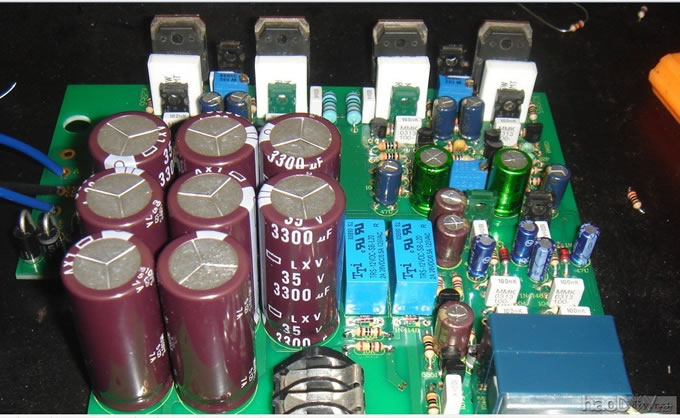

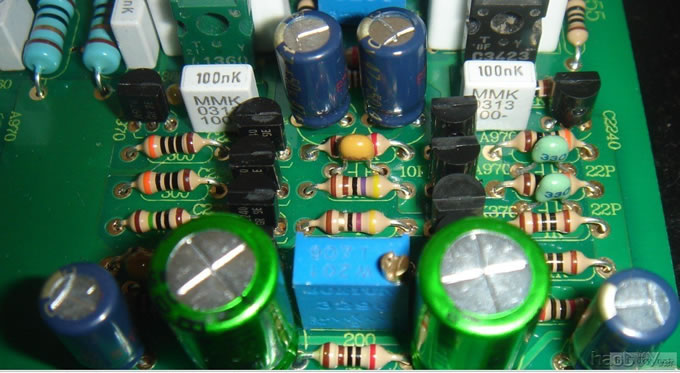

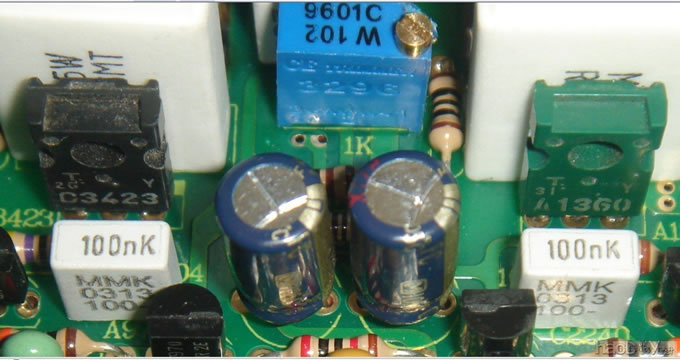

这是继Y1后重新排版的仿5000耳放，布局上和Y1有较大的不同。这款已不是双用型了，取消了喇叭输出功能，为独立耳放输出。 放大结构不变，还是甲类单端差分线路。 用料上也有所改进，输入耦合电解和反馈落地电解均采用了原机所使用的绿皮尼基康100U的BP发烧电容。推动管也换为原机使用的A1360,C3423,这对管子口碑颇为不错，可惜早已停产很久，原装新管基本难找，在这里用了拆机东芝原装管。电源部分的桥堆换为了二极管的形式，方便以后换不同的发烧二极管。水塘也比原来多了两只，提供更纯的能源。此次用上了板载耳机座和电位器，电位器的脚距设计成16和27通用，方便更换不同档次的电位器。 保护部分有较大改进，Y1用了UPC1237作为保护芯片，启控点为1.2V，其实问题不大。原机用的是电压比较器，起控电压为200MV，我没看过真机，也无法直抄，既然是200MV那就自己设计个200MV的保护电路，使用了一只贴片TL074作为比较器作为保护，4个运放分别检测2个声道的正负电压偏移。继电器采用2只，每只双触点并联使用，减少接触电阻。 输出仍然使用超大电流场管2SK2955,2SJ554. 在这里增益进行了调整，原机是15DB的增益，Y1是20DB的增益，有部分弟兄反应Y1的中高频不错，但是缺少低频。初步认为是搭配关系，还有个问题跟增益有关，耳放输出的电平比较低，所以增益比较低，是必要增大反馈来完成，深度反馈容易使低频死板(Y1是否因为深度反馈引起部分弟兄说的低频少还有待研究）。这里使用了20倍的增益，减少了反馈量，但是声音太响，所以前面信号输入处减少了10DB，使整机的增益仍为10DB，但是放大部分却减少了反馈深度 接下来就是初听了，由于还没装散热器，所以电流只调了10MA.经过比较低频确实比原来Y1要好，比较松软，暂时还不知是反馈减少引起还是更换电容及管子引起，有待进一步研究。中频基本差不多，高频比原来稍少，显得柔一些，Y1的特点是亮。带我装上散热器调大电流看是否会更好。 下面上些图吧
|
