diy制作仿lehmann莱曼耳放 附电线路原理图纸(2)

时间:2013-02-28 22:52来源:erji.net 作者:isoar 点击: 次
运放廉价又好用的JRC4558 红绿兰各一个发光二极管 WIMA WIMA WIMA WIMA 莱曼的招牌结构钻石缓冲结构的造成元件 ON 的BC550C BC560C Philips 的BD139 BD140 1.85A的自复原保险片，这个是外货 【焊接进程】 先装撑持

diy制作仿lehmann莱曼耳放 附电线路原理图纸

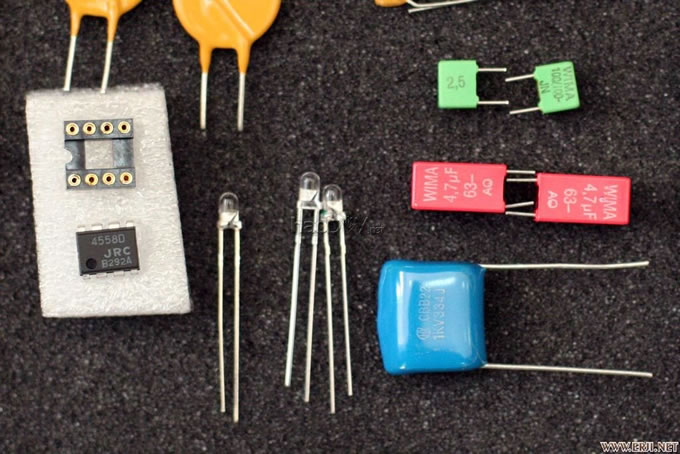

运放廉价又好用的JRC4558
红绿兰各一个发光二极管
WIMA WIMA WIMA WIMA

diy制作仿lehmann莱曼耳放 附电线路原理图纸

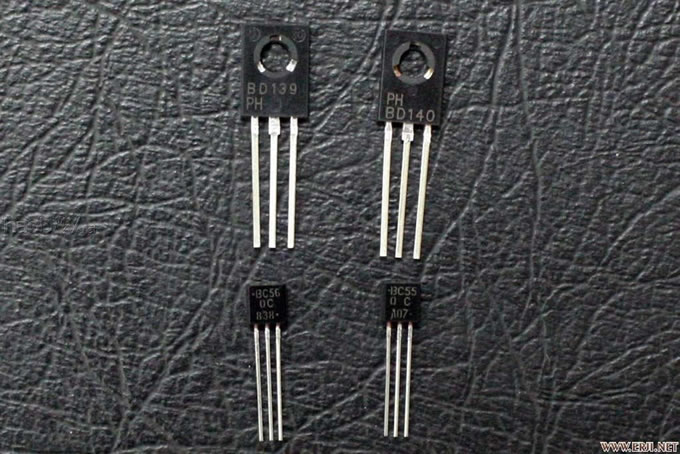

莱曼的招牌结构——钻石缓冲结构的造成元件
ON 的BC550C BC560C
Philips 的BD139 BD140

diy制作仿lehmann莱曼耳放 附电线路原理图纸

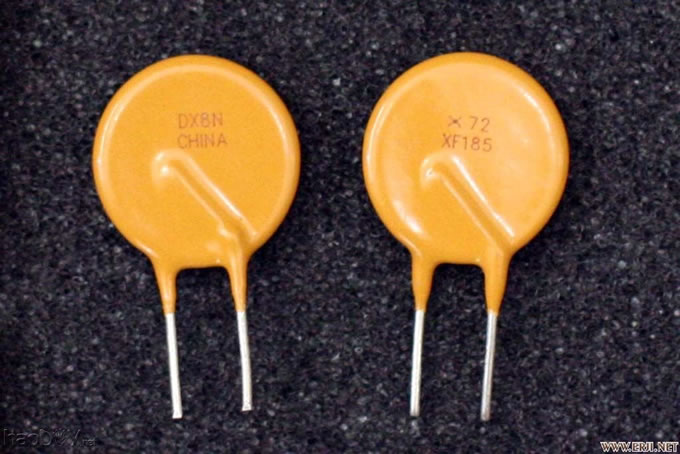

1.85A的自复原保险片，这个是外货

diy制作仿lehmann莱曼耳放 附电线路原理图纸


【焊接进程】

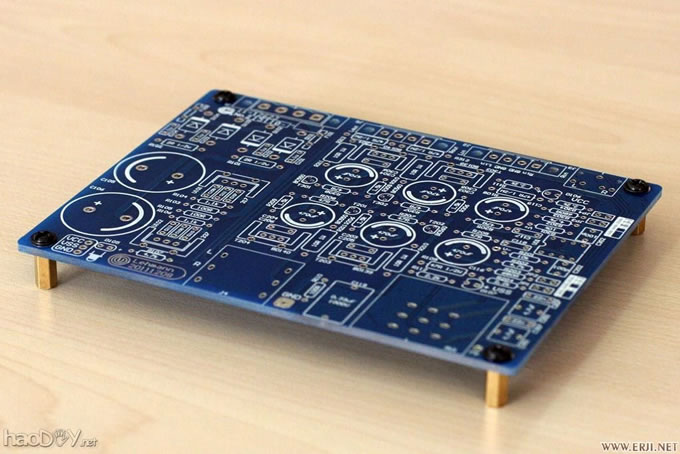

先装撑持铜柱

diy制作仿lehmann莱曼耳放 附电线路原理图纸

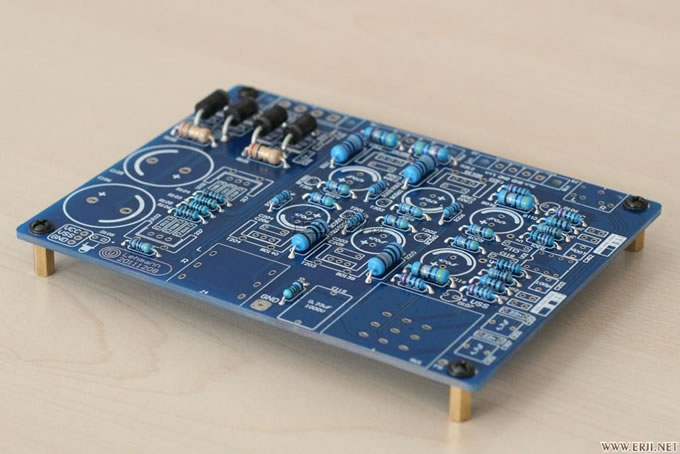

从最低的轴向元件末尾，剪脚后侧面装置并在侧面焊接

diy制作仿lehmann莱曼耳放 附电线路原理图纸

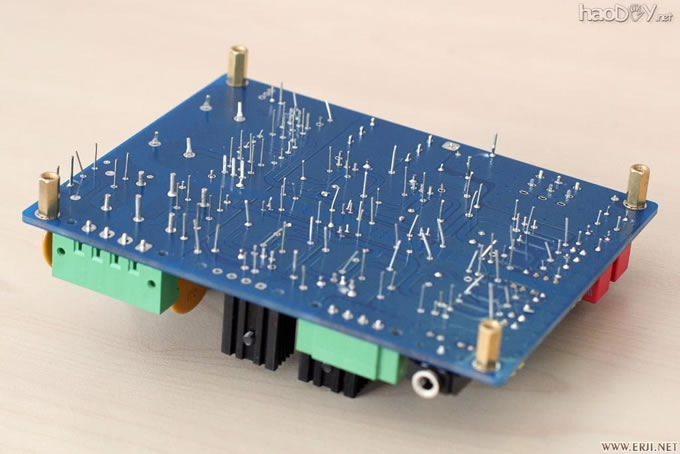

由低到高把一切的元件都焊好以后翻过来
（当然有些不能在侧面焊，就在背面先点一点锡固定）

diy制作仿lehmann莱曼耳放 附电线路原理图纸

剪脚

diy制作仿lehmann莱曼耳放 附电线路原理图纸

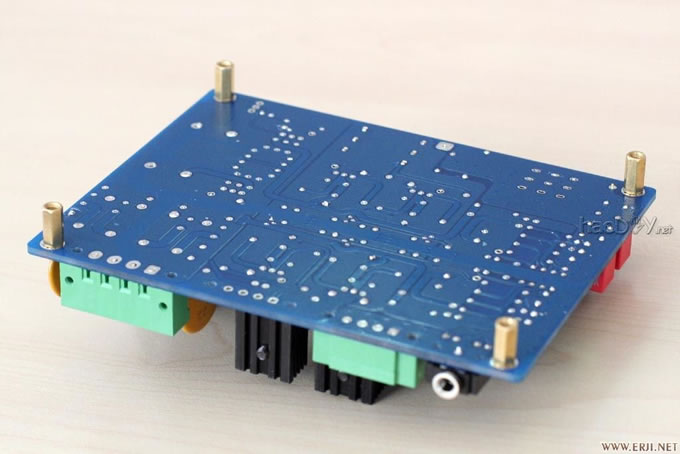

背面再补焊一遍就OK了 (责任编辑：admin)
