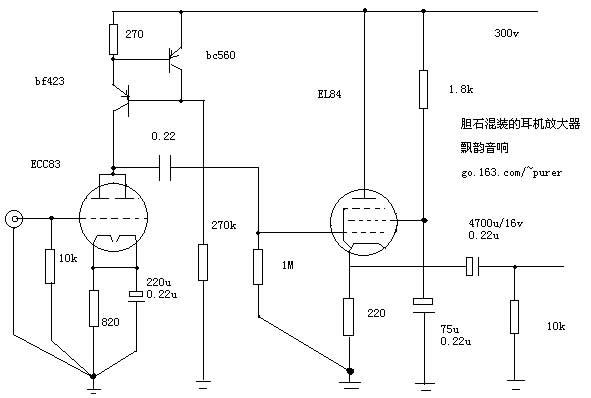

本电路是参考95年EE国际电路设计竞赛第二名制作的，此电路的原作者是W.A.Van pelt。此电路在96年的第四期《实用电子文摘》有详细的介绍。由于此电路和我们常见的耳机放大有所不同，加上我在实际上的制作觉得声音也不错，所以向大家介绍一下此电路的制作。 一般的耳机的输出阻抗是在32-600Ω，这就要求耳机放大器的输出阻抗至少要低于32Ω，否则不能很好匹配。对于胆管是个高输出负载阻抗来说，解决的方法有三种：一是多管并联降低输出阻抗，所谓的OTL电路就是采用的这种方式，这样一来胆管如果不配对的话肯定影响工作点，配对对业余制作来说也是困难，到那里找这么多胆管呢？二是采用输出变压器降低输出阻抗，但一只靓声、频率响应平直的输出变压器对设计、制作工艺要求太高，单只是音频专用的晶粒有取向硅钢片就不好找，再想一想还要绕线、漫漆、烘干，头都大了，第三种方法是采用低内阻胆管阴极输出器电路降低输出阻抗，对业余制作来说，这是一个可取的方法。 本机电路如下图，其输入级采用的发烧名管ECC83，此管的名气不用我说大家都知道了，许多名机都有它的存在，输出级一反常态采用的是EL84。EL84(国内型号为6P14)这只管子是在电子管发展最鼎盛时期，针对音频放大电路而研制的，而它没有像EL34、KT－88及6L6等一些常用的功率放大管那样有名，这是因为它的单端甲类输出只有3W，而推挽输出最大只有17W。相比EL34三极管接法的推挽输出都有17W，有多少人会看得上这个“小弟弟”呢?但是，你可不能小看了这只电子管，它是针对音频电路而研制的，正确运用时音色相当好。但在耳机放大上单端甲类输出3W己经足够任何耳机使用了。  输入级胆管ECC83的两个三极管采用并联方式工作，其屏极负载不是常用的电阻，而是采用晶体管组成恒流源，这种接法的好处有三种： （1）恒流源的恒流作用能更有效地抑制交流声和噪声。 （2）是高阻抗的恒流源能充分发挥输入胆管u值的作用（ECC83的u值约为100），使此管的增益几乎达到最大。换句话来说，输入级的增益取决于此管的u值，而u值是胆管最稳定的参数之一，这就改善输入级的线性。 （3）两个三极管并联可以使该级的输出阻抗减低一半 输出级将EL84作阴极输出以降低输出阻抗以减小失真，此级的放大采用五极管放大形式，并在廉栅极使用简单的滤波器就达到了稳定屏极电压的目的。另外此级使用了大容量的输出电容，使用32Ω耳机，低频截止频率也能达到2Hz左右。 (责任编辑：admin) |
