适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放

时间:2012-09-10 17:21来源:未知 作者:admin 点击: 次
使用推挽 输出 电路 ，12AY7作传统的屏阴倒相，推6SN7， 输出牛 使用了HAMMOND的产品，其中6SN7GT(5692)的设计负载曲线图如下 最后确定的电路如图，机壳的尺寸见第二张 内部搭棚图如下

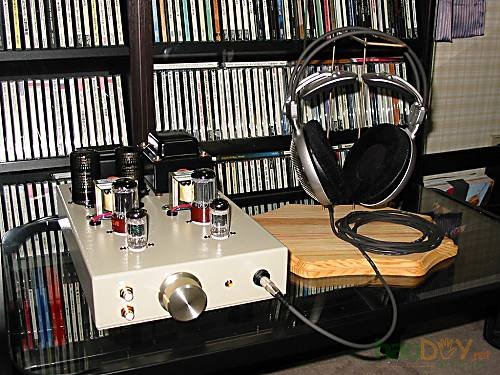

适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放

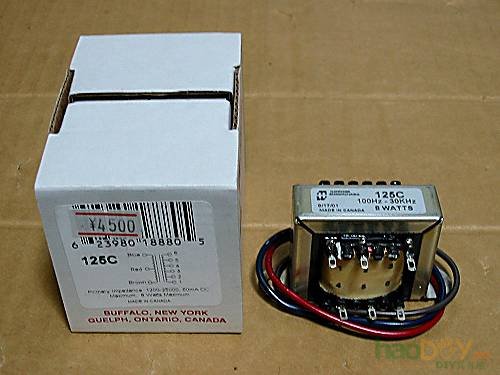

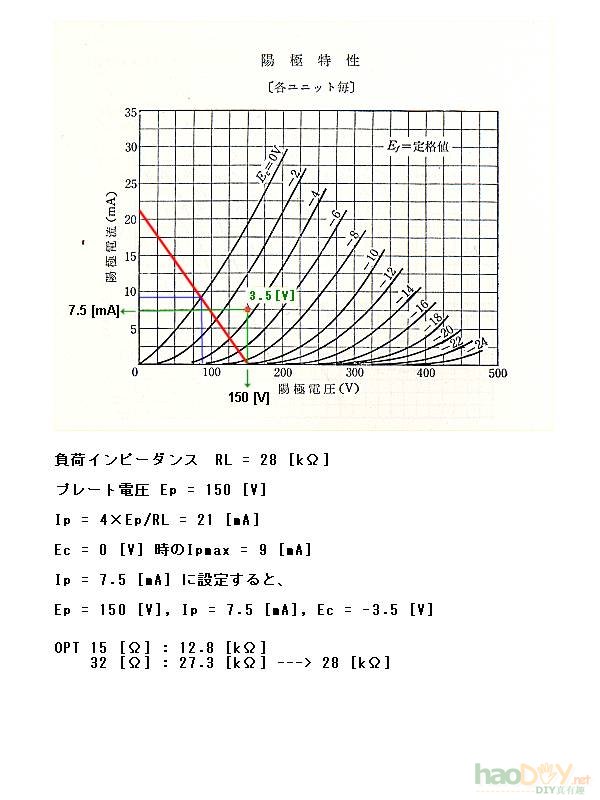

使用推挽输出电路，12AY7作传统的屏阴倒相，推6SN7，输出牛使用了HAMMOND的产品，其中6SN7GT(5692)的设计负载曲线图如下


适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放

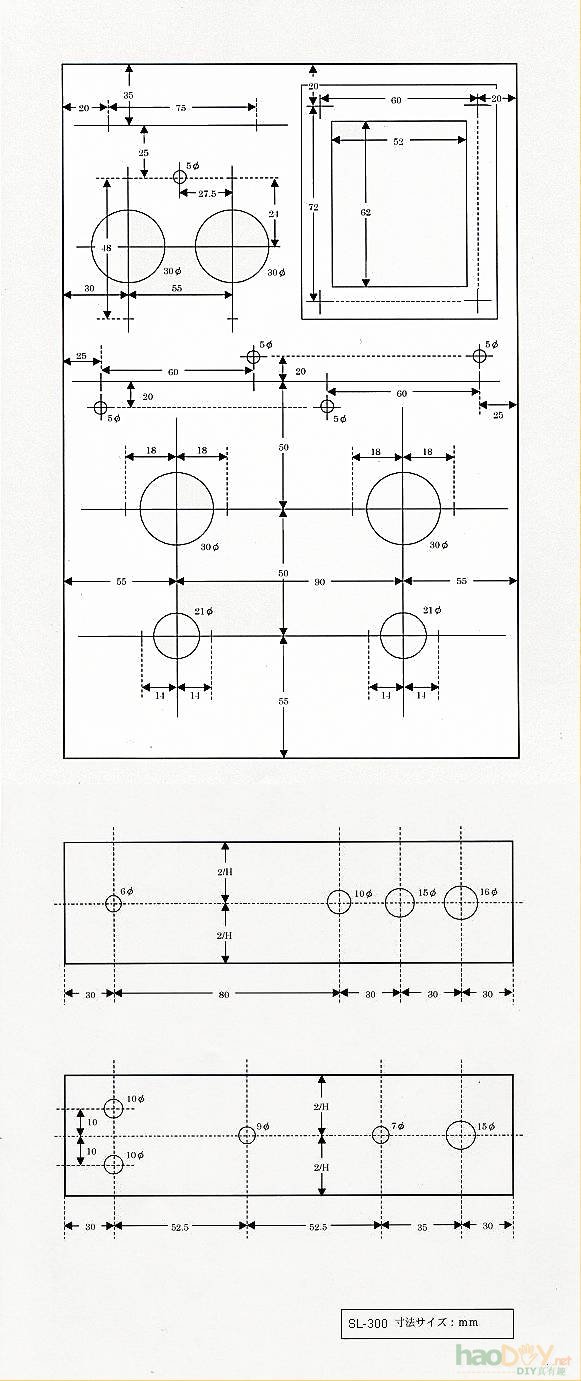

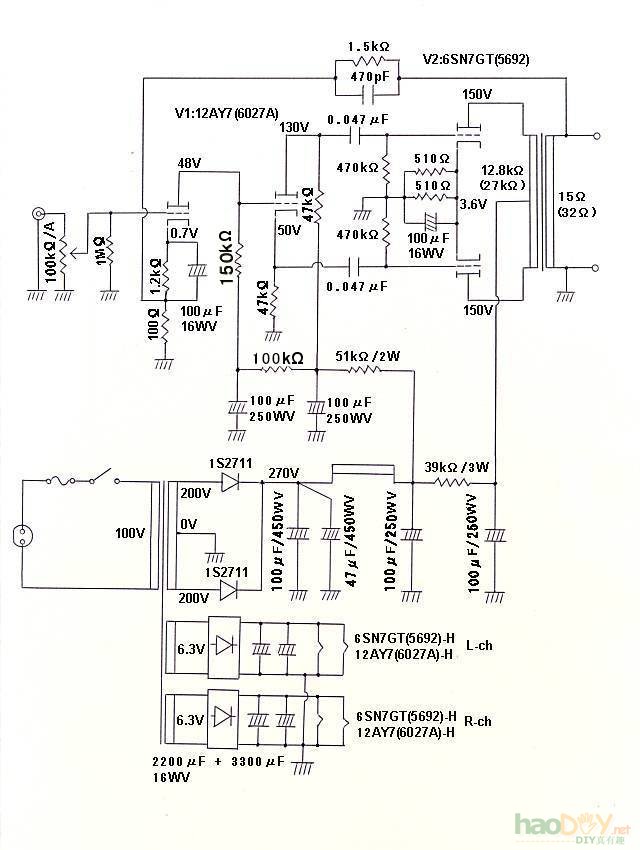

最后确定的电路如图，机壳的尺寸见第二张



适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放



适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放

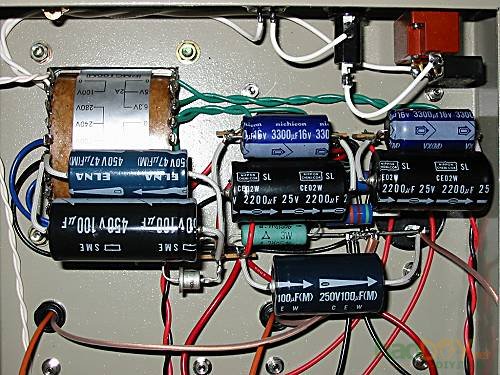

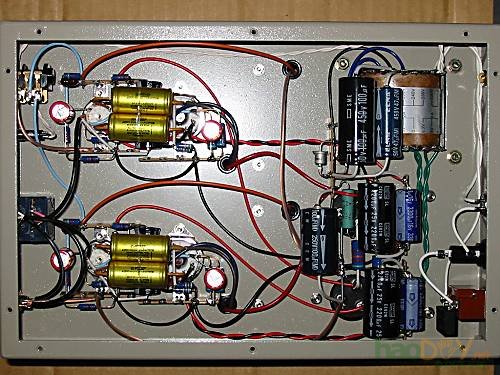

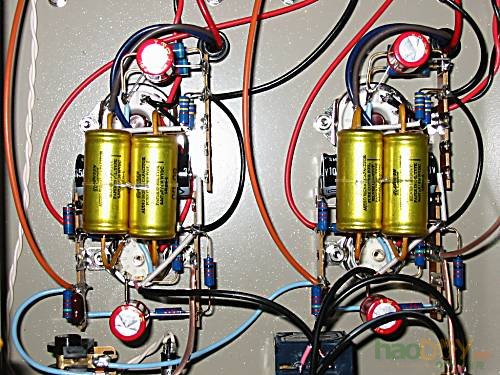

内部搭棚图如下



适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放



适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放



适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放



适合铁三角ATH-AD7的12ay7+6sn7电子管胆耳放
