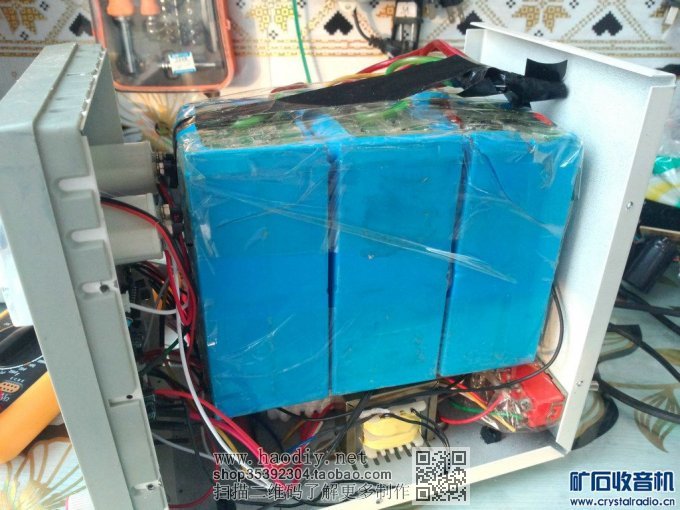

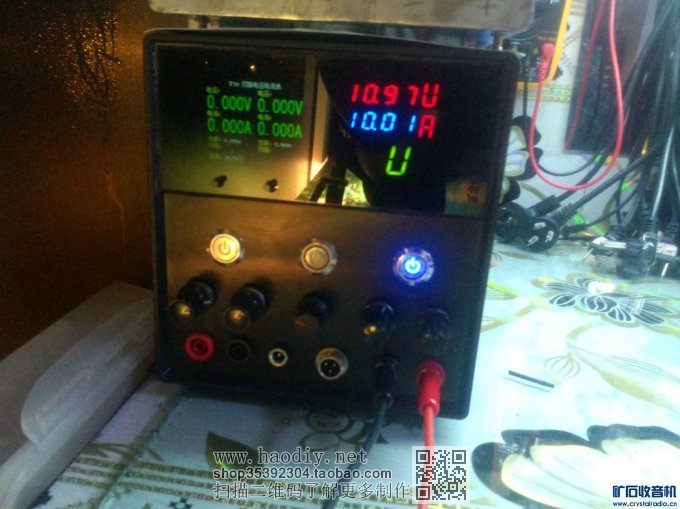

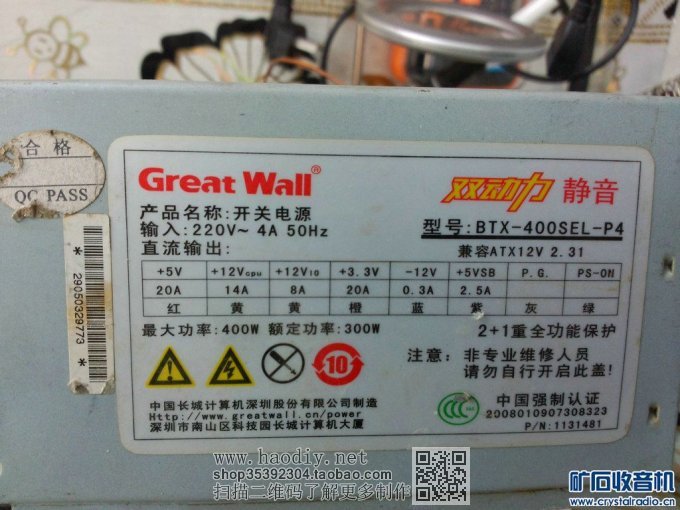

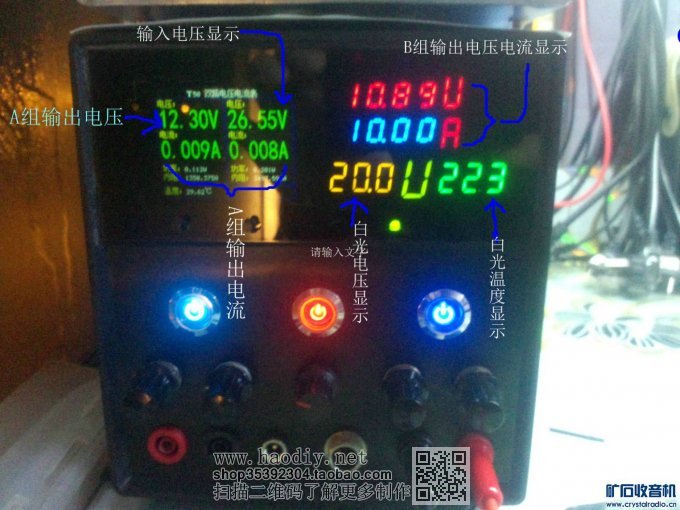

对于每个电子爱好者来说，稳压电源都是必须具备不可缺少的，而且可以说都不止一个，但是对于本人来说高端的买不起，低端的又有各种遗憾不足，制作本电源的另一个更重要的原因是：我同所有的电子爱好者一样喜欢电子，喜欢DIY。下面简单介绍下自制电源的优点：（一）电流大，双10A,一组线性10A，采用DC-DC成品板，因变压器功率稍小输出电压高于18V达不到10A,另一组采用开关电源，实测输出电流轻松超过15A，压降只有0.04V,估计20A没问题。(二)电压电流表直观，用四位液晶和数码分别显示。（三）精度好于一般普通电源。（四）利用内部空间集成白光烙铁于一身，同时数码显示白光输入电压，白光温度（用普通数字电压表参照论坛改制）。本机缺点：（一）线性电源变压器功率稍小，有点力不从心。（二）液晶和数码管外屏亚克力板颜色浓，白天看上去亮度稍差。（三）制作成本高，粗算超过500元。另外，制作过程没有拍照，也没什么好拍的，原理更不用说，线性的采用DC-DC成品板加变压器加整流加电压电流表。开关的采用淘汰ATX成品按照论坛资料改可调电压可调电流。图片如下：【参赛】自制0-30V双10A稳压电源（线性＋开关）

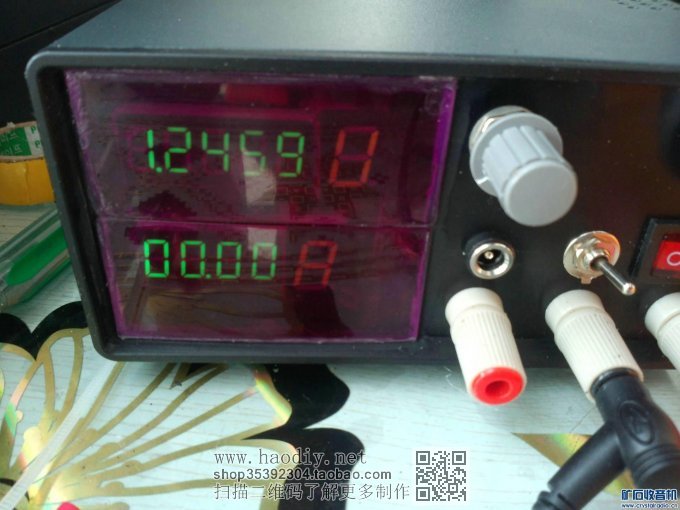

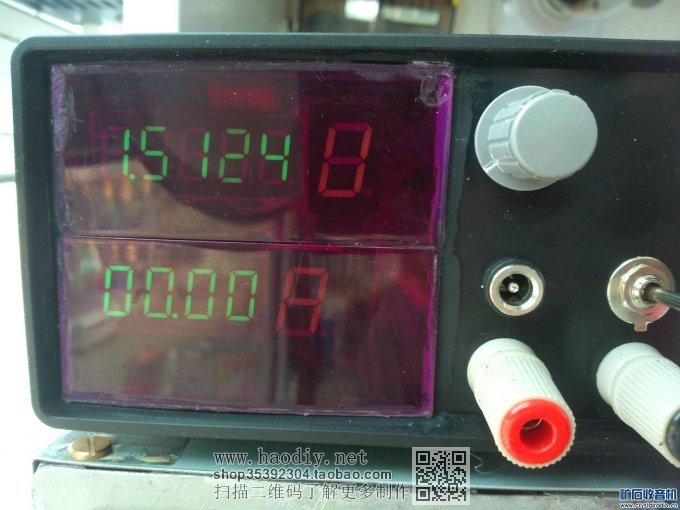

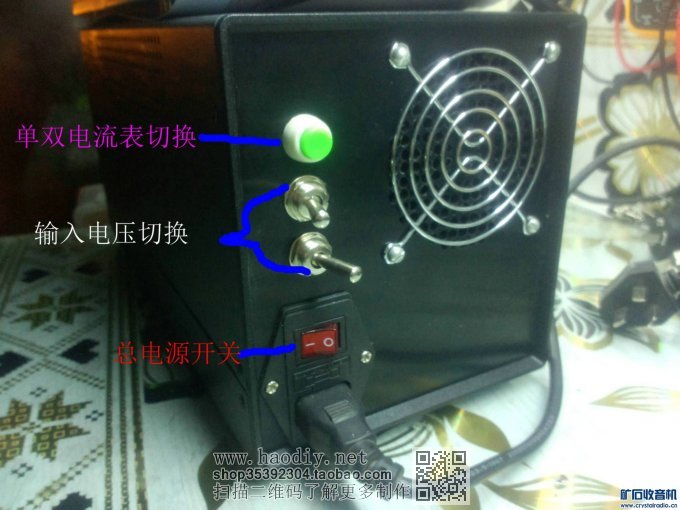

二楼三楼不知道什么原因又编辑不了，补发图片：【参赛】自制0-30V双10A稳压电源（线性＋开关）

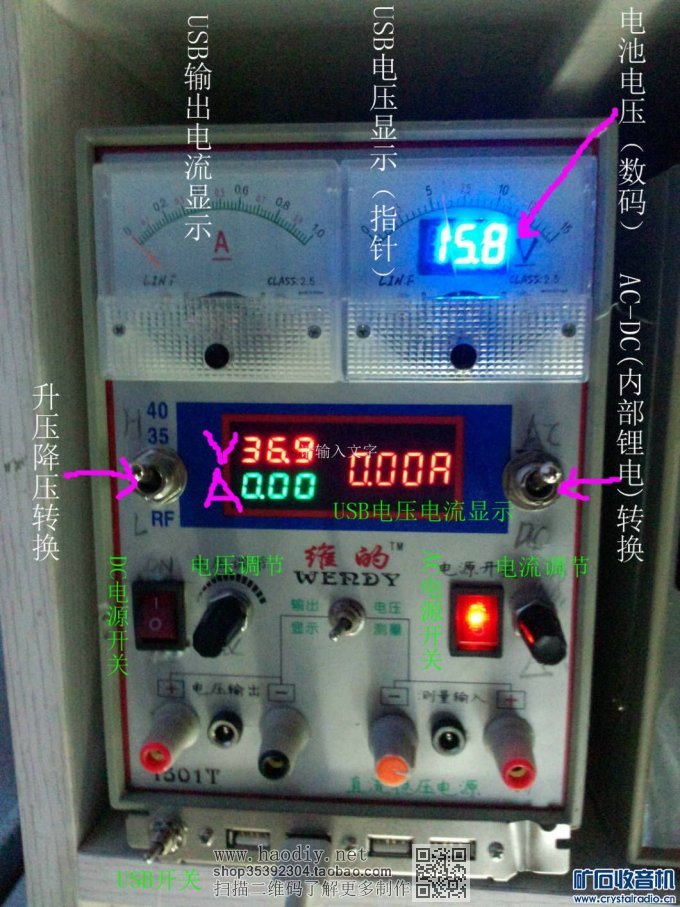

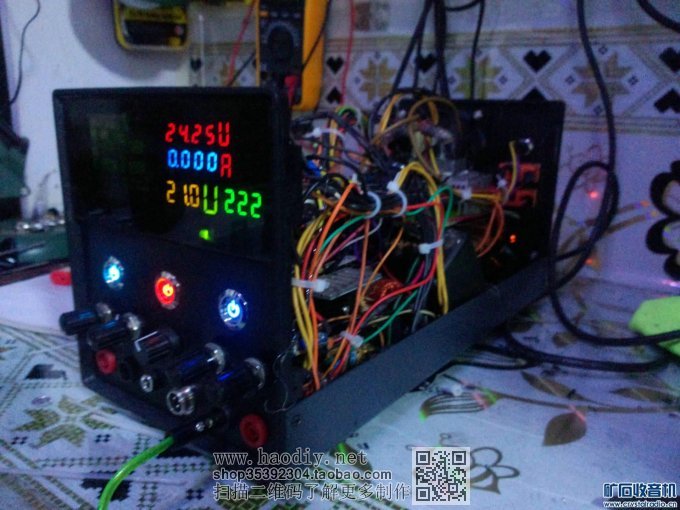

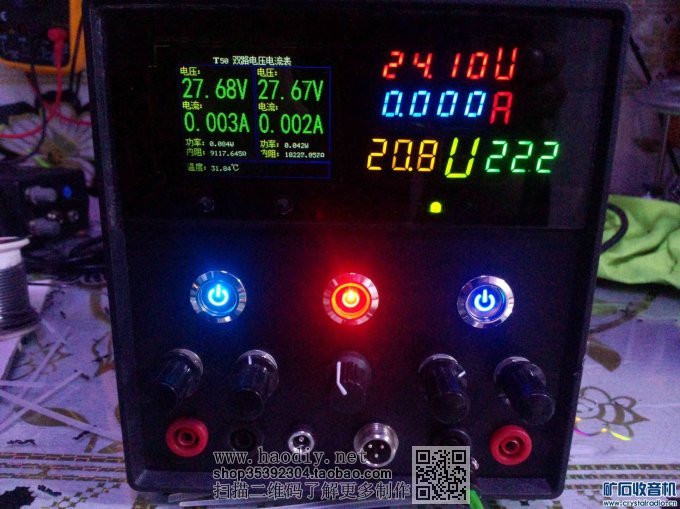

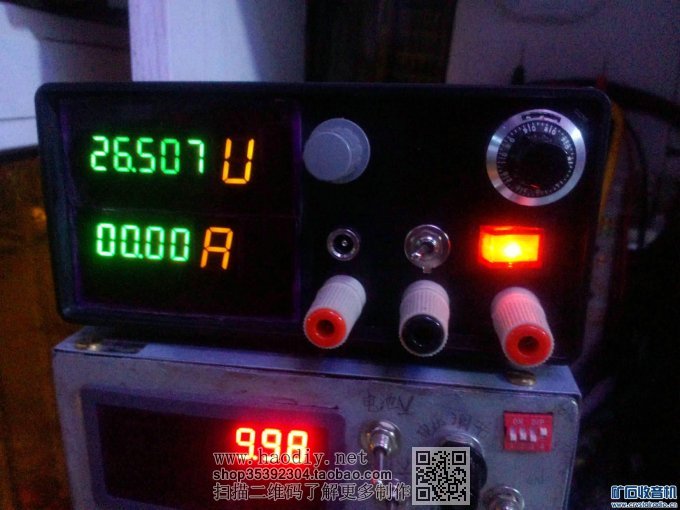

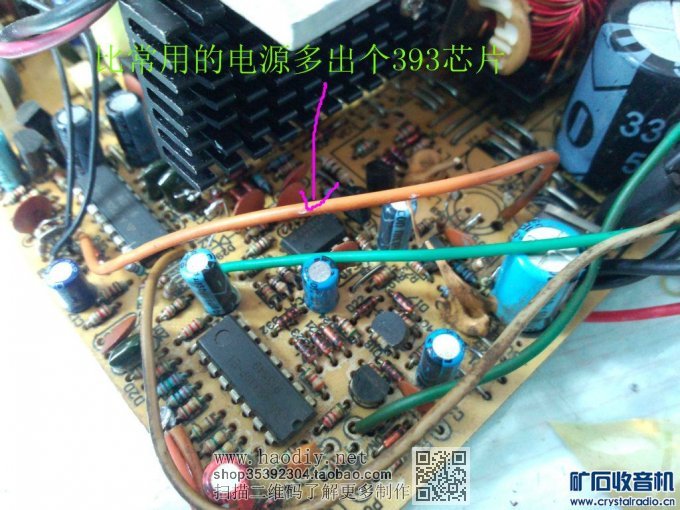

图片还没发完，还有另外两个自制电源，不参赛，给坛友们随便看看：【参赛】自制0-30V双10A稳压电源（线性＋开关）


下载附件

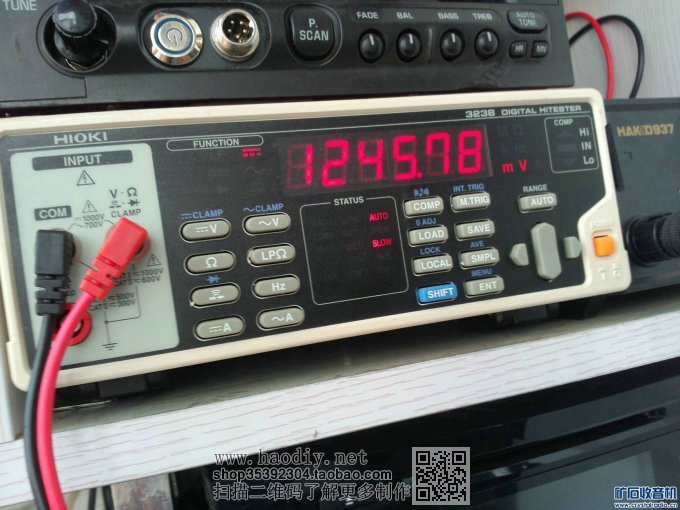

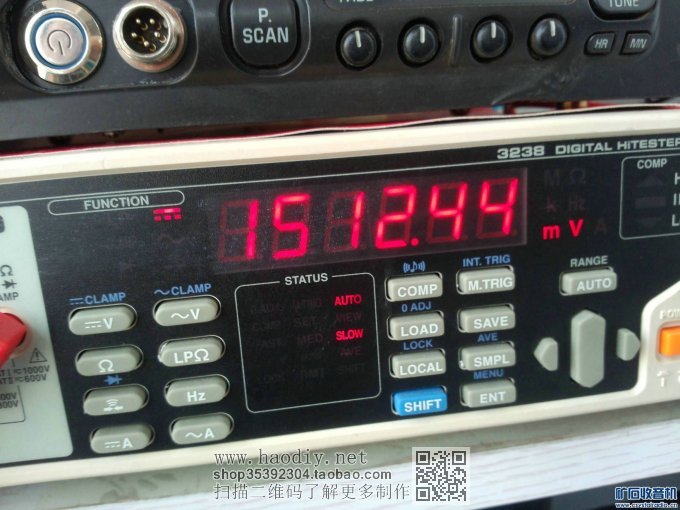

电压对比

2015-3-10 06:43 上传

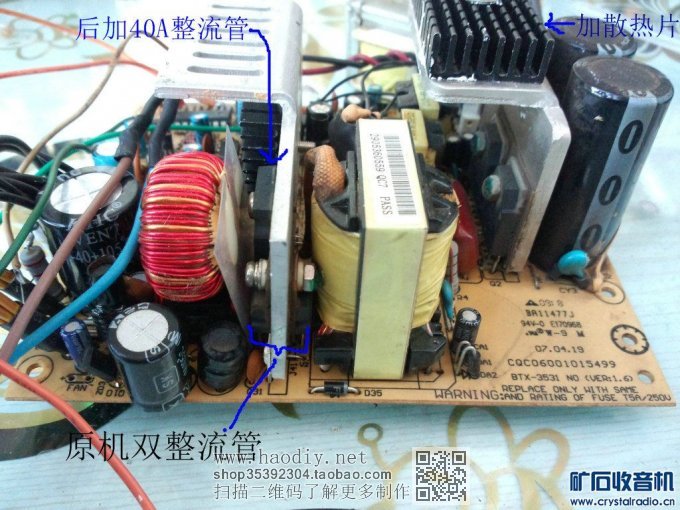

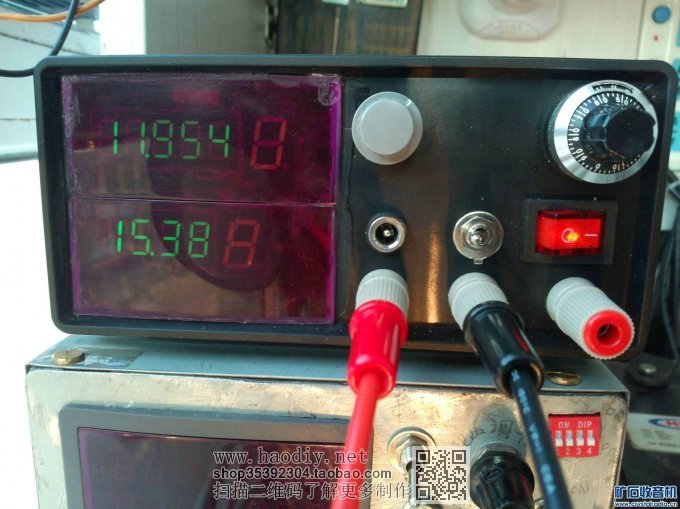

因为我的开关变压器没有从绕，输出电流大时候，有效电压降到24V.输出12V时电流15A轻松，压降0.04V，20A没问题。.24V时12A测试过，再大电流没有负载测试。至于你说的大电流烧坏，正常说不会的，就像我们的成品电源3005，输出30V5A也不会烧坏，道理一样。不过满负荷工作烧坏的概率还是会高一点。看这是输出12V15A的图片，我同时做了2台用同样的ATX改制。【参赛】自制0-30V双10A稳压电源（线性＋开关）
