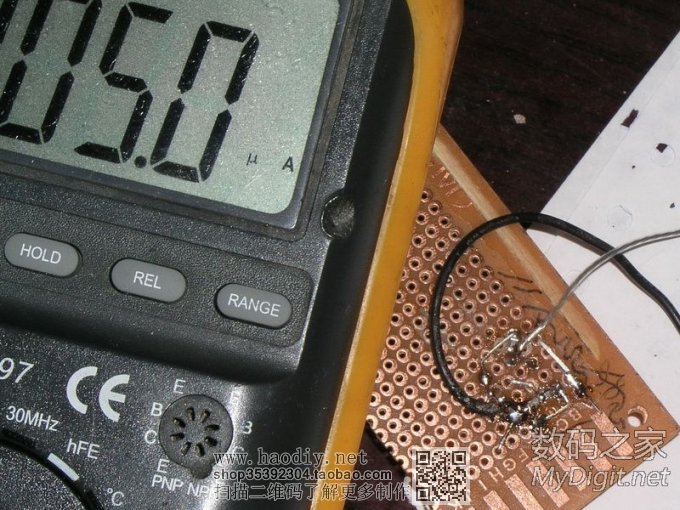

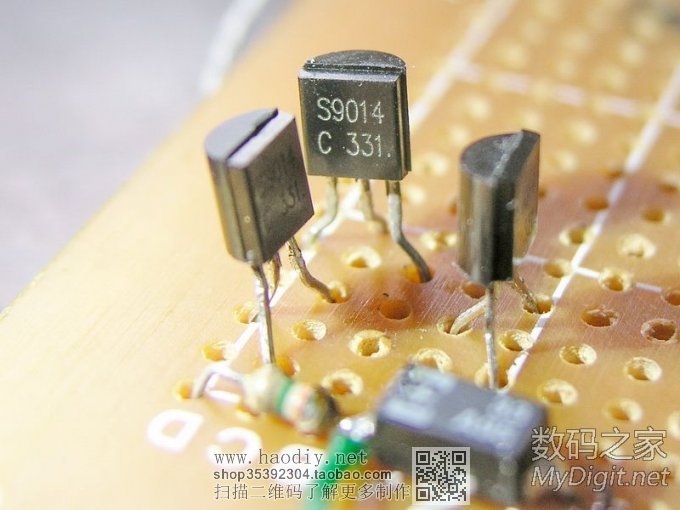

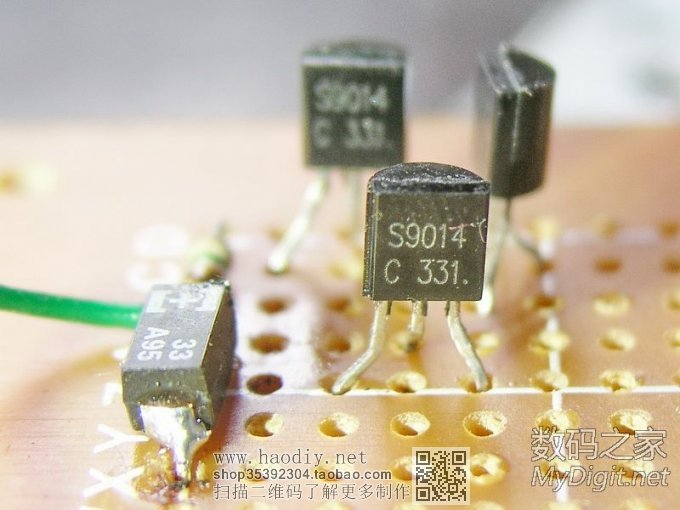

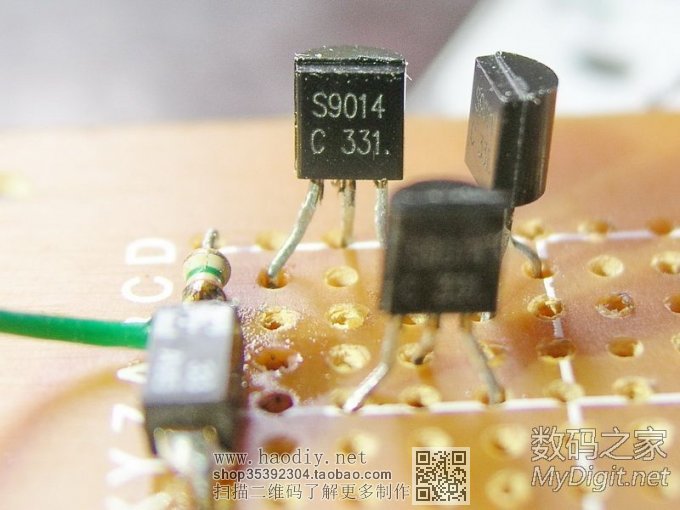

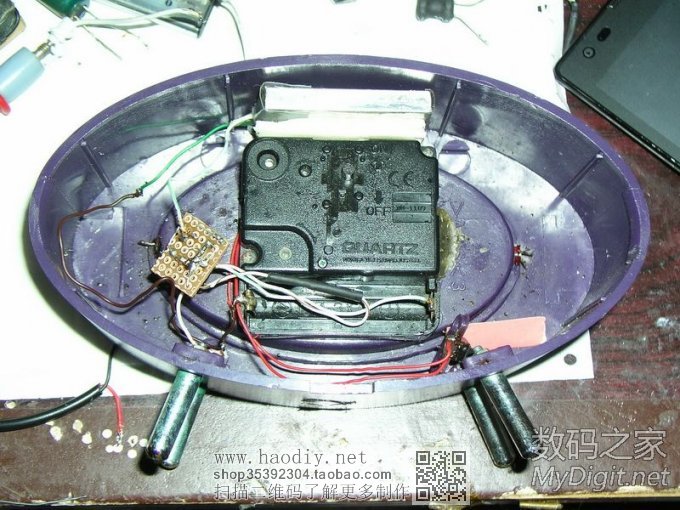

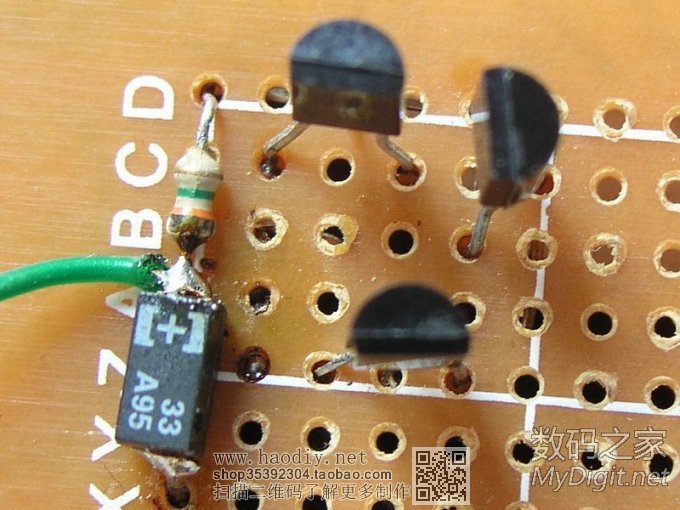

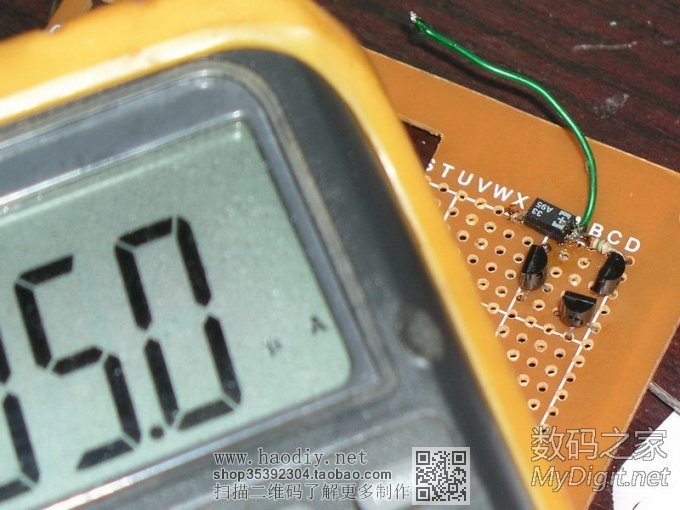

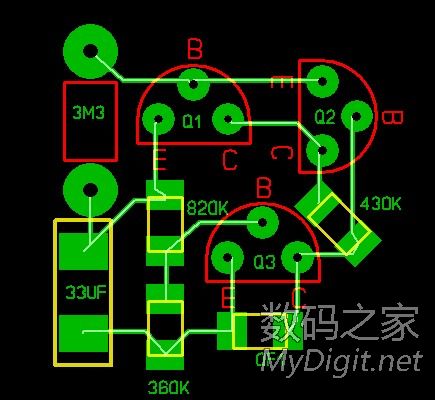

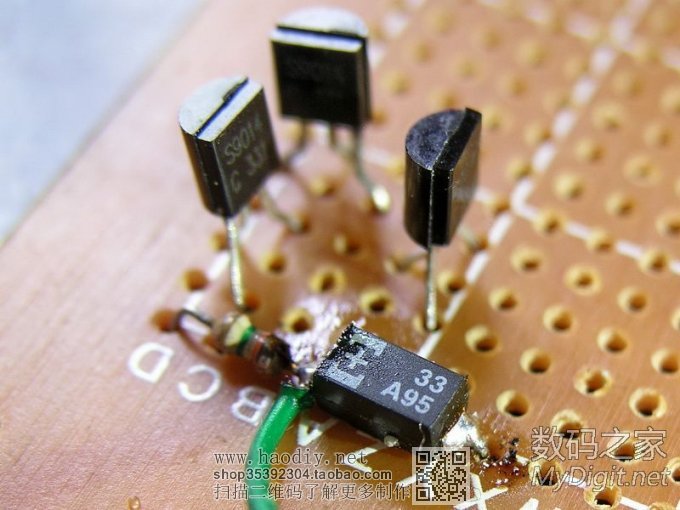

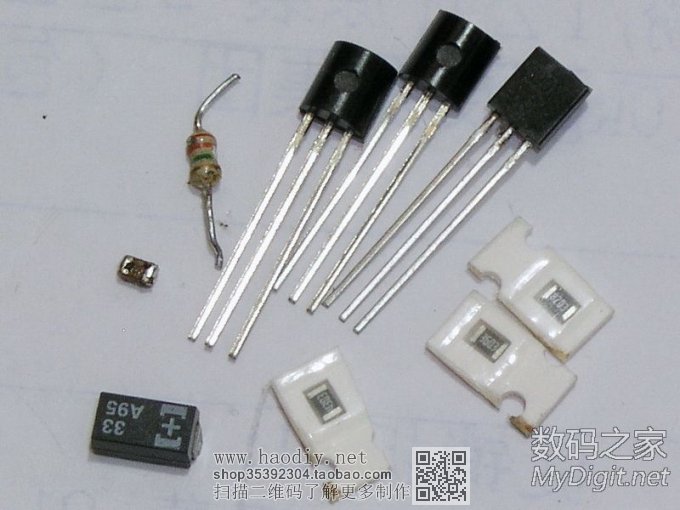

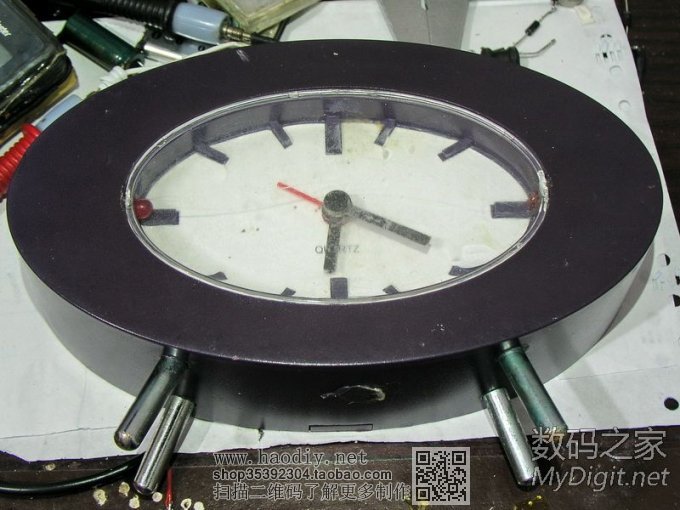

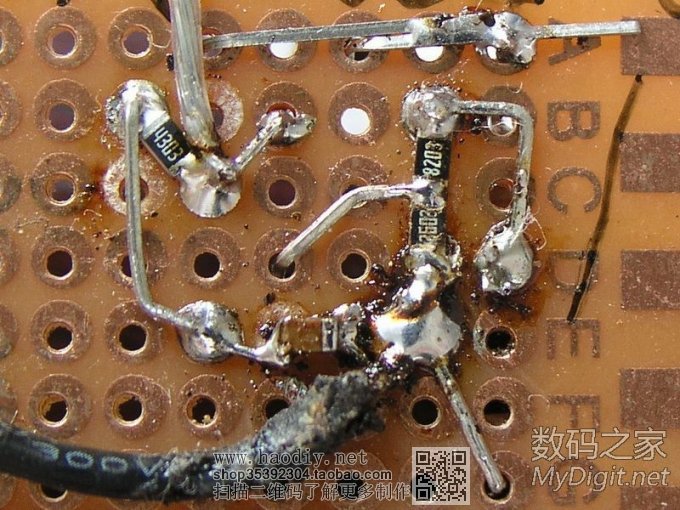

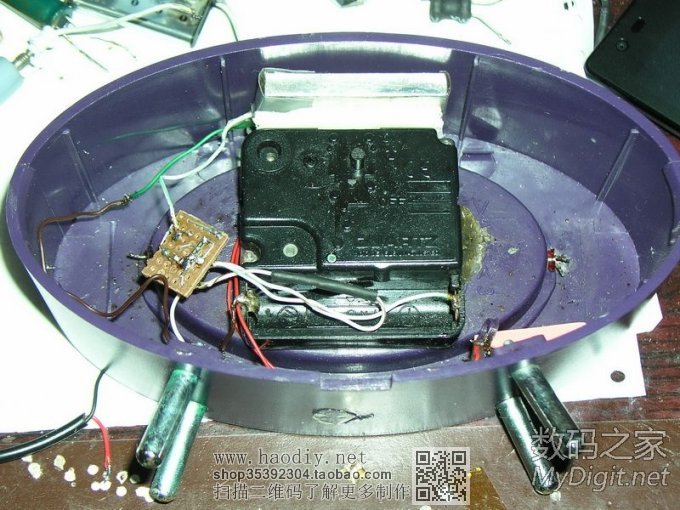

今天抽了半小时,参考decent坛友的电路,搭建了此电路, 效果还不错,稳定在1.5X伏,用在秒跳机芯上,确实挺给力的。 原创帖地址:http://bbs.mydigit.cn/read.php?tid=995281 ![]() 因为手头没有贴片9014,特意去要了3只TO92封装的管子, 配合我的洞洞板,能有这么小的静态功耗,已经很满足。 由于手头没有电路图上电阻,所以适当更改了一些阻值。 2.4M改3.3M; R3R4也改成820K和360K了。 R1改430K ![]() 花了几分钟,做了排版,大大提高了DIY的效率 ![]() 电流是接万用表的uA档,电池压降非常厉害,4.1V电池, 被万用表串联了电阻后,实际到板子上只有3.3V左右了。 ![]() ![]() 估计4V以上,静态电流应该更低的。 而且此电路在2V输入时, 依然能有1.48V左右的输出能力,可见锂电池是必需加保护板了。 整个电路,几乎没什么成本,除了9014是全新,其它都是拆机货, 废物再利用,又为减碳做贡献了。 电路很简单,9014的管脚稍微弯折一下,电路就搭好了。 几乎没有用到多少焊锡,元器件也很容易找到。 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]()
[ 此帖被powell007在2014-09-03 22:05重新编辑 ]
