改装DELL12V18A电源详情

时间:2017-07-23 20:36来源:数码之家 作者:stayvip 点击: 次
前段事件买了两个DELL 12V18A的电源。都是剪线的。自己加装香蕉座。 二楼加我改的电路图。一个47UF电容。一个1K电阻。图里面写错了。打字大家也不爱看。直接上图了。手机拍的。照片不怎么清楚。大家凑合看吧。电源全貌。电源背面电源图签。拆开。螺丝的。不用
前段事件买了两个DELL 12V18A的电源。都是剪线的。自己加装香蕉座。

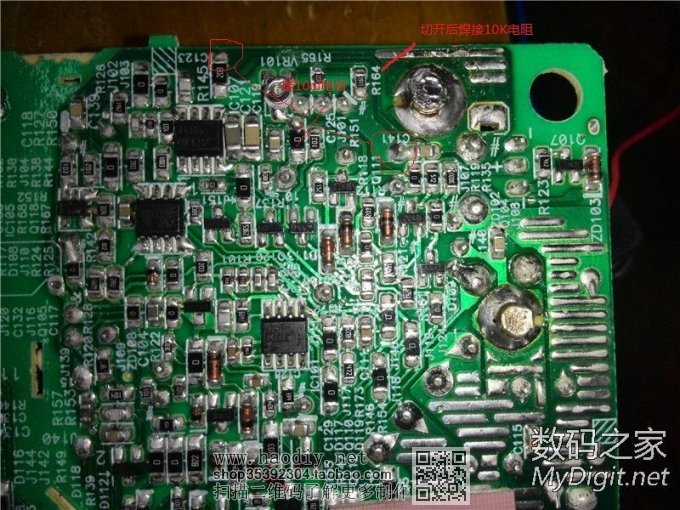

二楼加我改的电路图。一个47UF电容。一个1K电阻。图里面写错了。
打字大家也不爱看。直接上图了。手机拍的。照片不怎么清楚。大家凑合看吧。

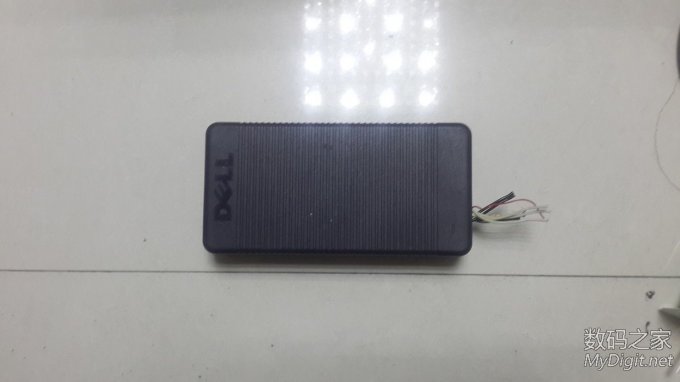

电源全貌。
改装DELL12V18A电源详情

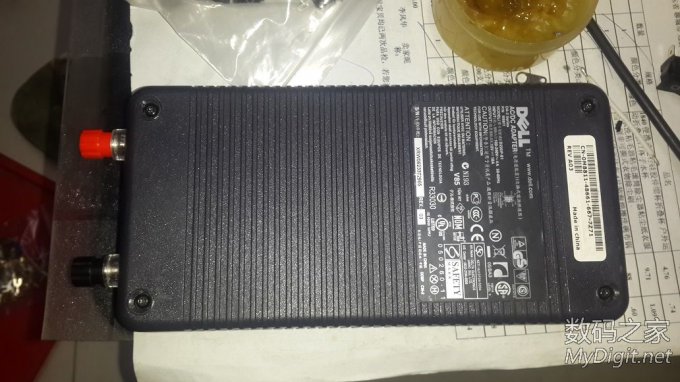

电源背面
改装DELL12V18A电源详情

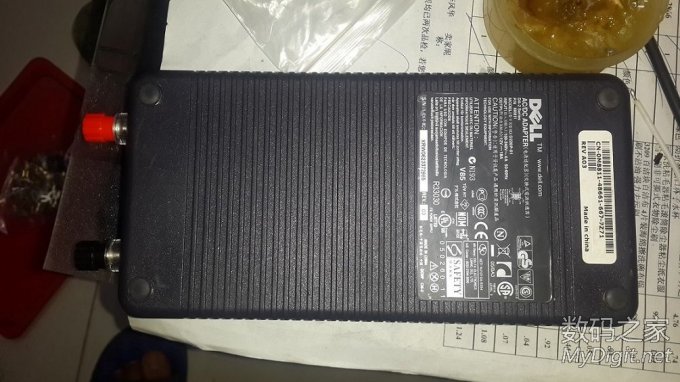

电源图签。
改装DELL12V18A电源详情

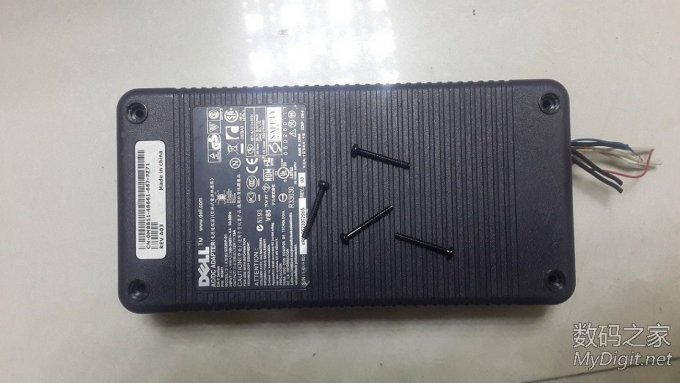

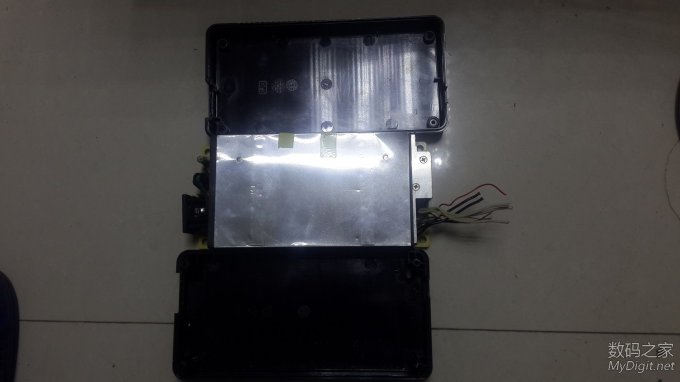

拆开。螺丝的。不用砸了。
改装DELL12V18A电源详情

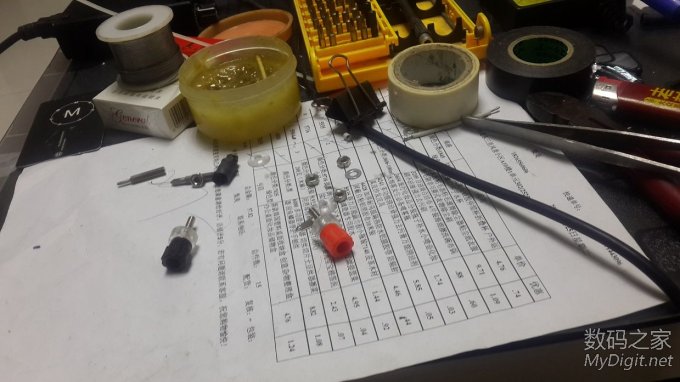

香蕉头座。标准一黑一红。
改装DELL12V18A电源详情

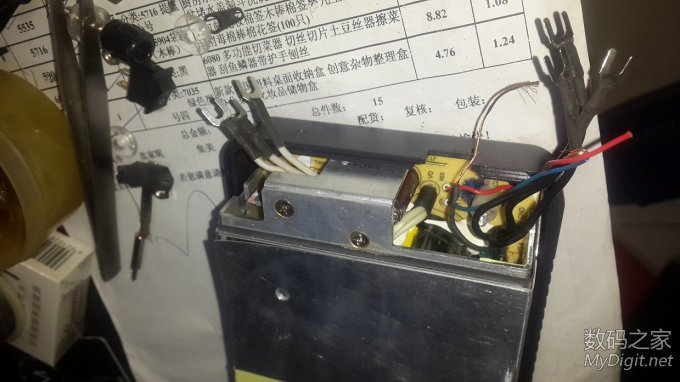

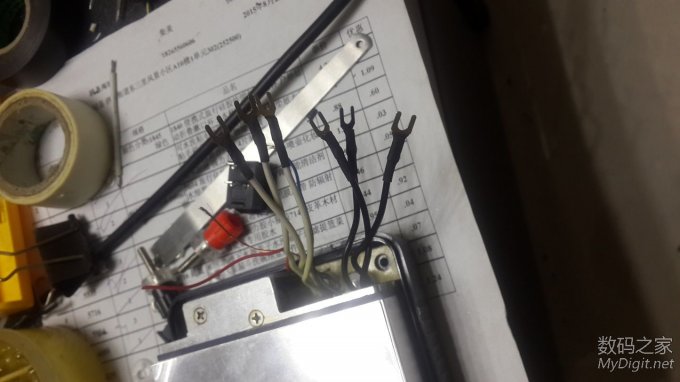

电源的原装输出线。给他包皮加冷压端子，粪插。
改装DELL12V18A电源详情
改装DELL12V18A电源详情
把线穿过散热片。白色线为正极。
改装DELL12V18A电源详情

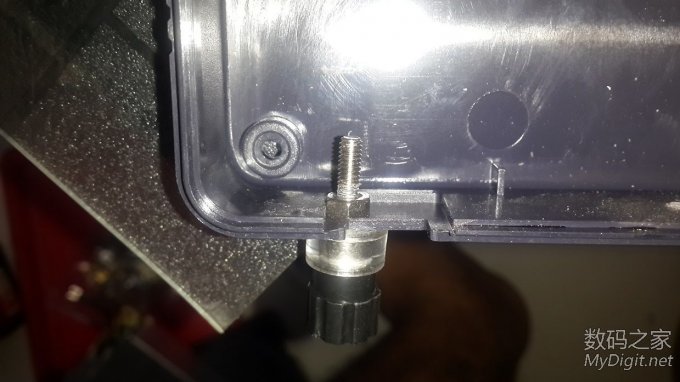

香蕉座穿孔。打孔的没有拍过程。
改装DELL12V18A电源详情

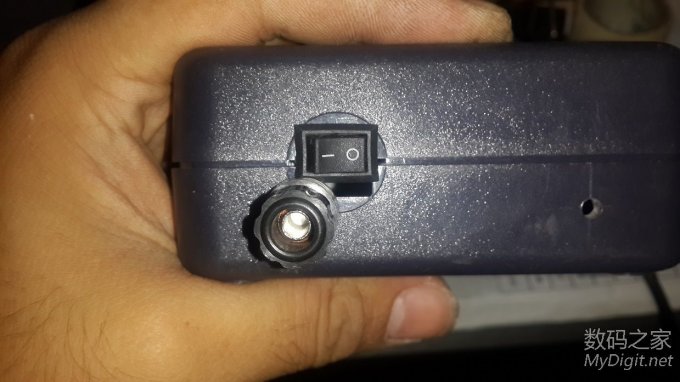

香蕉座安装好后，加开关的外观。里面没接线呢。
改装DELL12V18A电源详情

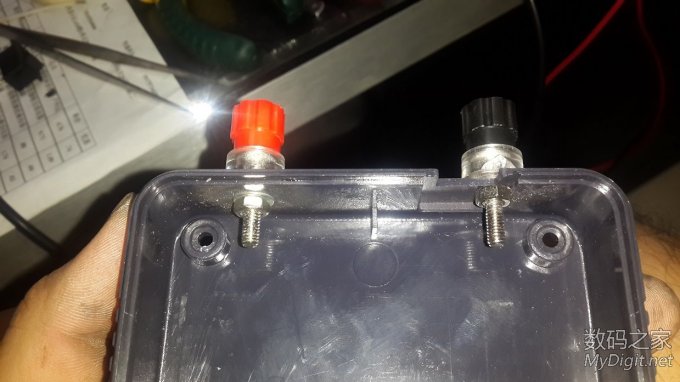

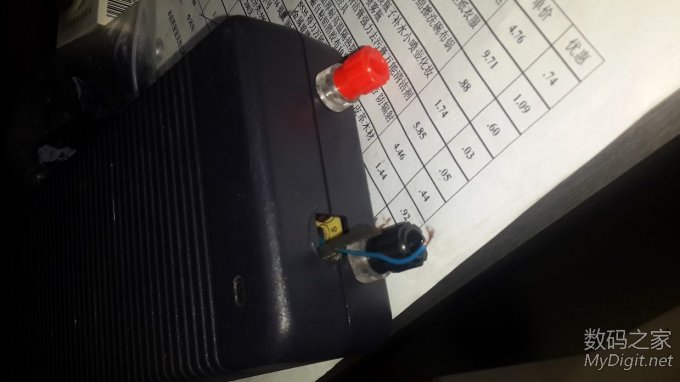

安装一黑一红香蕉座。
改装DELL12V18A电源详情

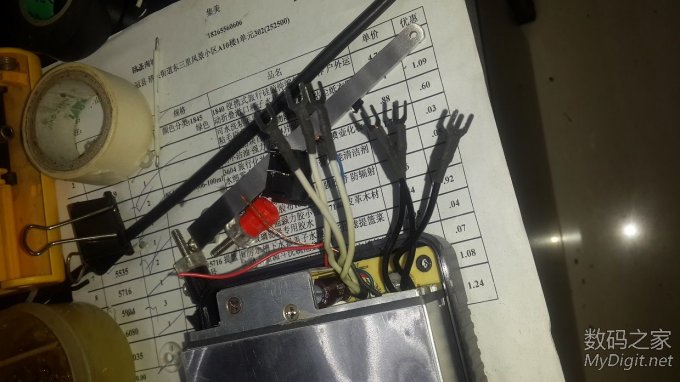

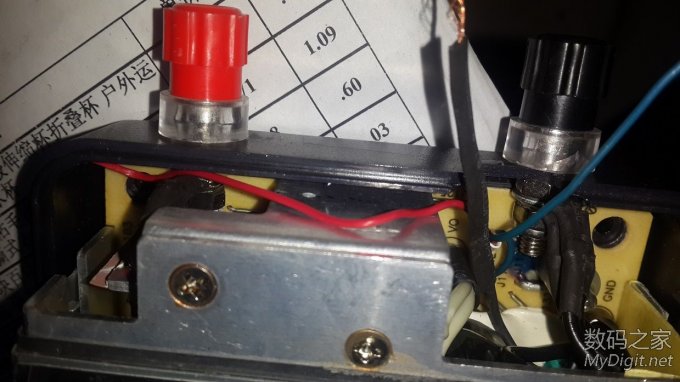

开始接线了。这个接线真心费劲。
改装DELL12V18A电源详情

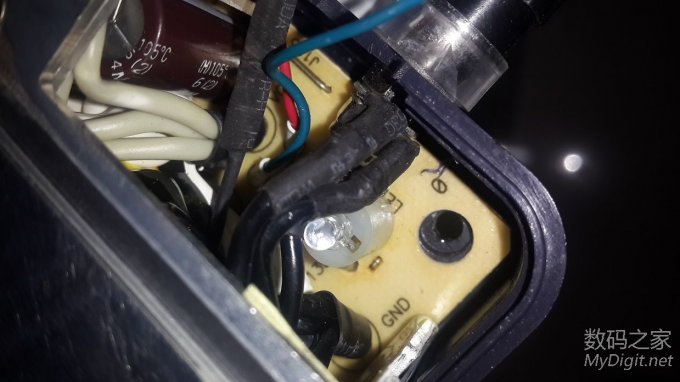

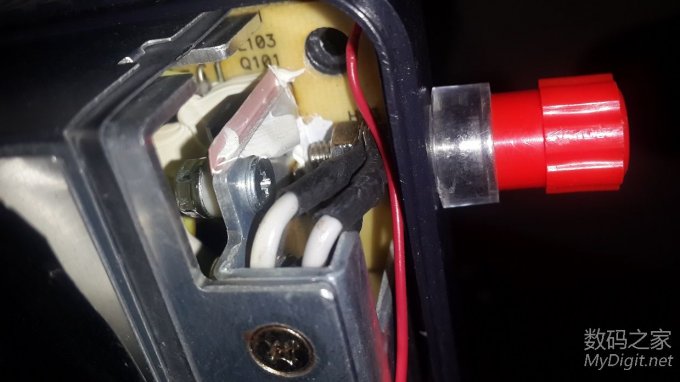

正负极特写。虽然我手机像素不怎么地。
改装DELL12V18A电源详情
改装DELL12V18A电源详情
接完线，盖上盖子。还没加开关。
改装DELL12V18A电源详情

改装DELL12V18A电源详情

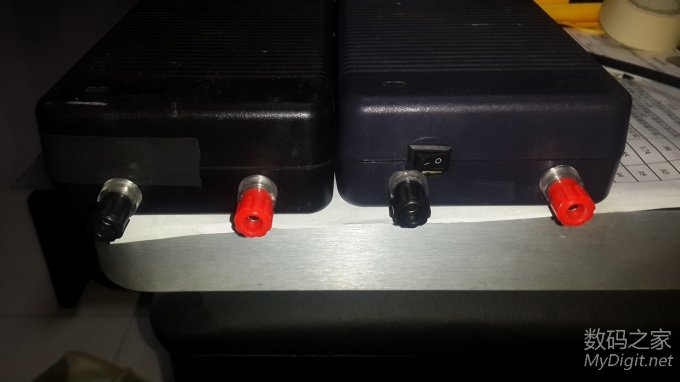

接楼上。这楼基本成型了。
改装DELL12V18A电源详情
改装DELL12V18A电源详情

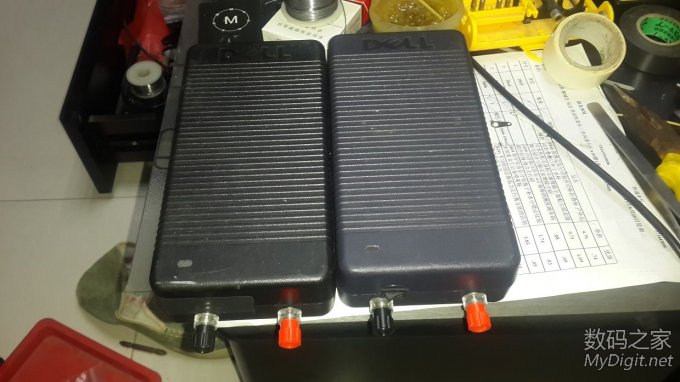

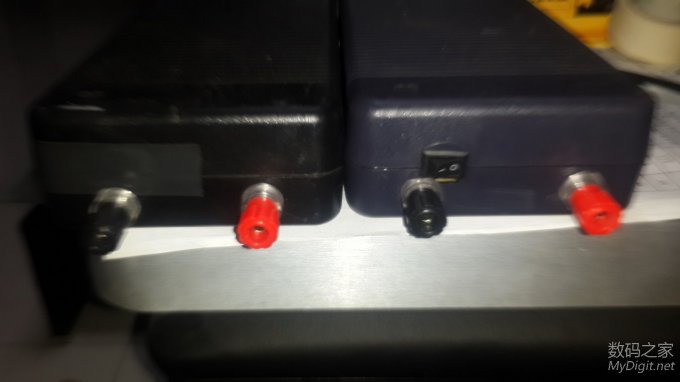

左边是之前改的。由于打孔没打好。没法加开关了。
改装DELL12V18A电源详情
改装DELL12V18A电源详情
改装DELL12V18A电源详情 (责任编辑：admin)
