手头上有对几年前入的VIFAPL11-09-08，放了很久，商标都让虫子咬了掉了。得让这个喇叭做下运动了，要不然就要给虫子吃坏掉了。

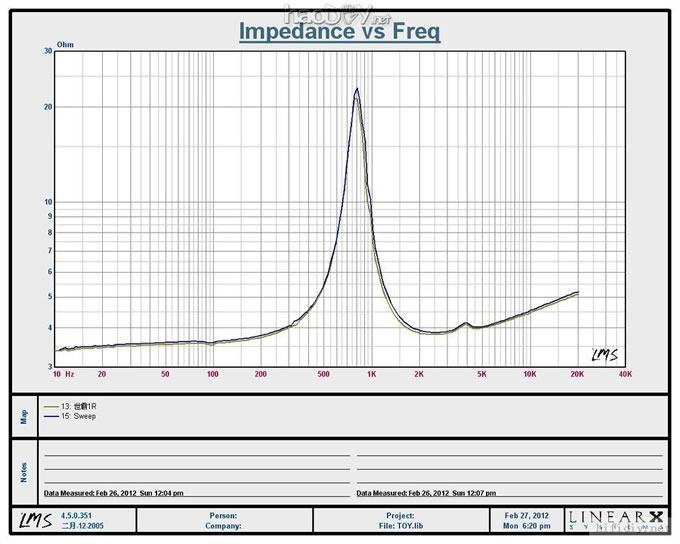

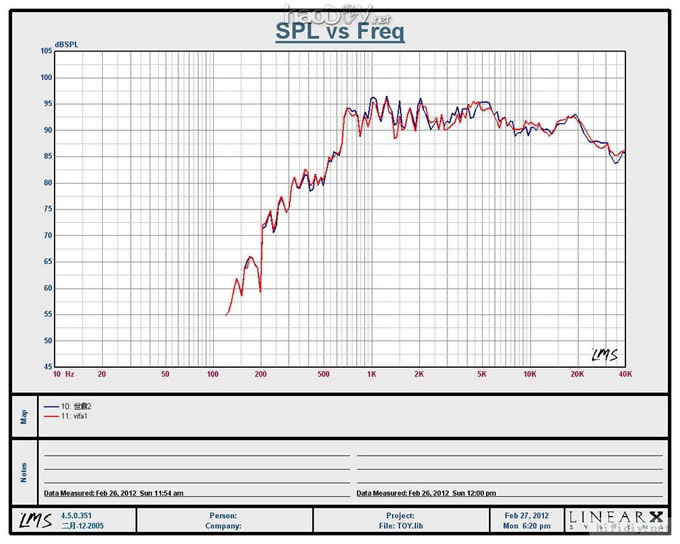

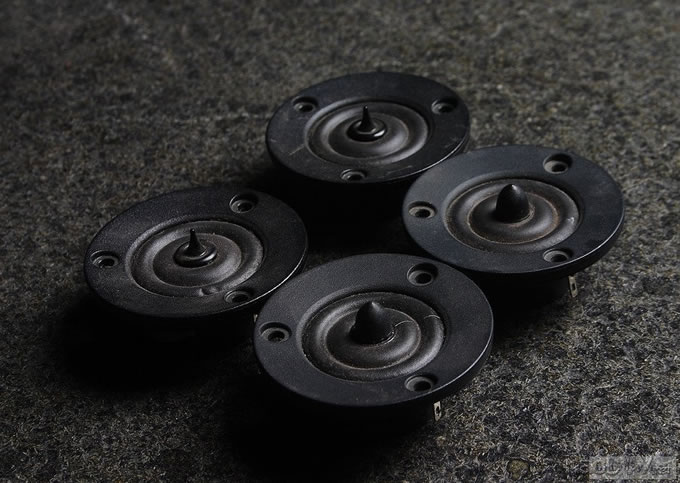

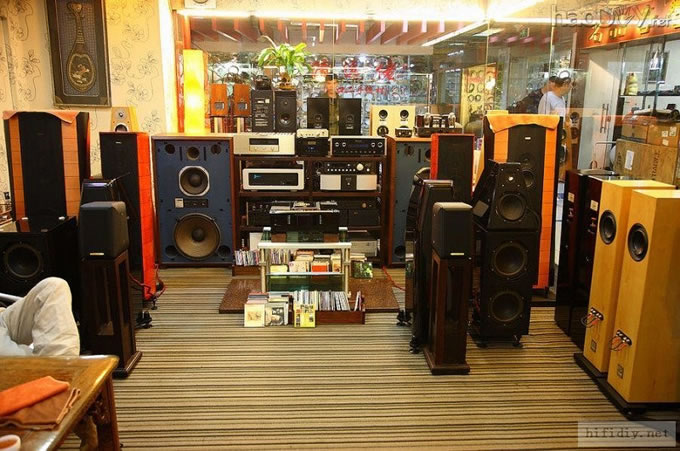

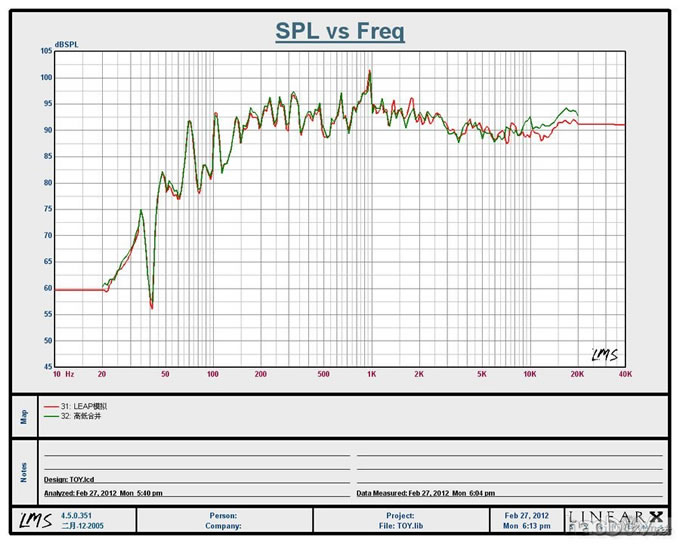

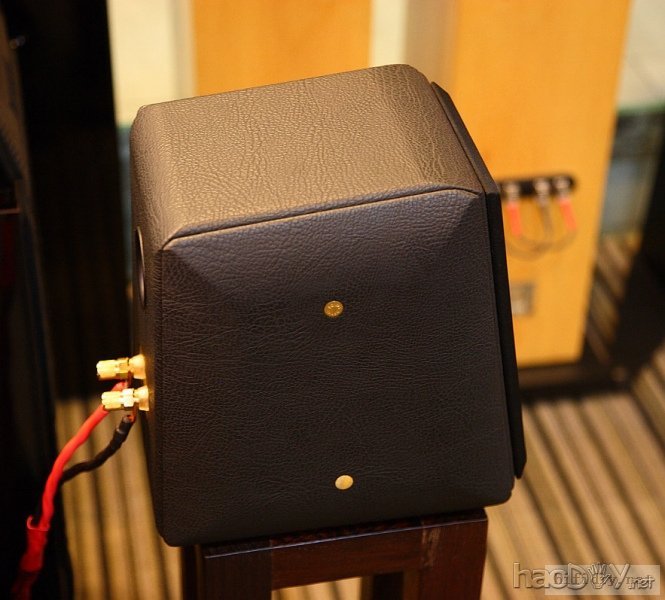

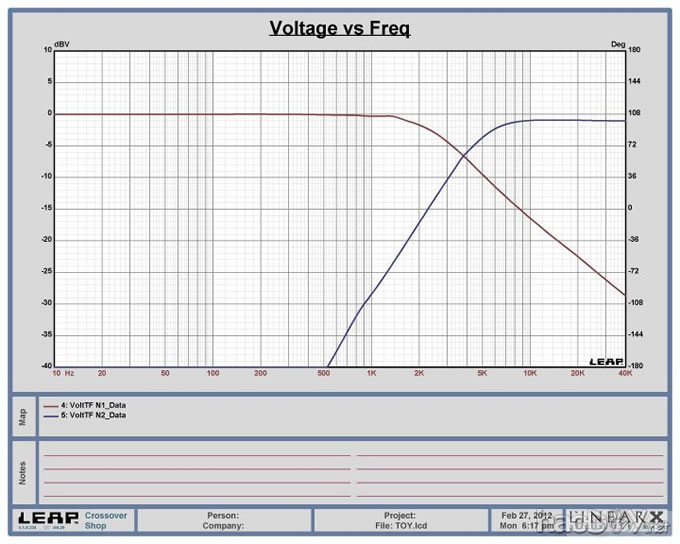

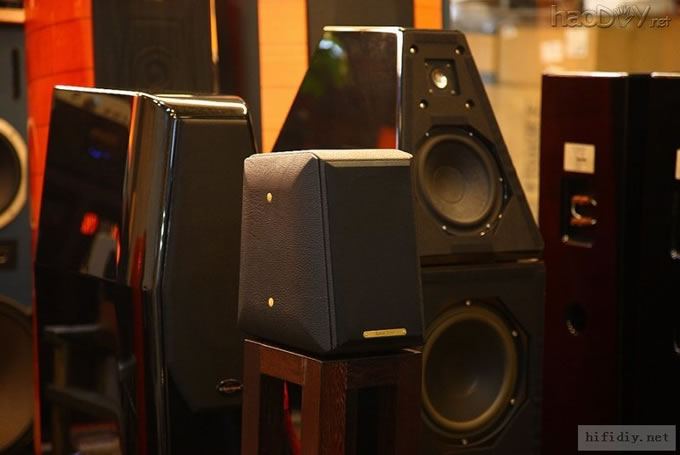

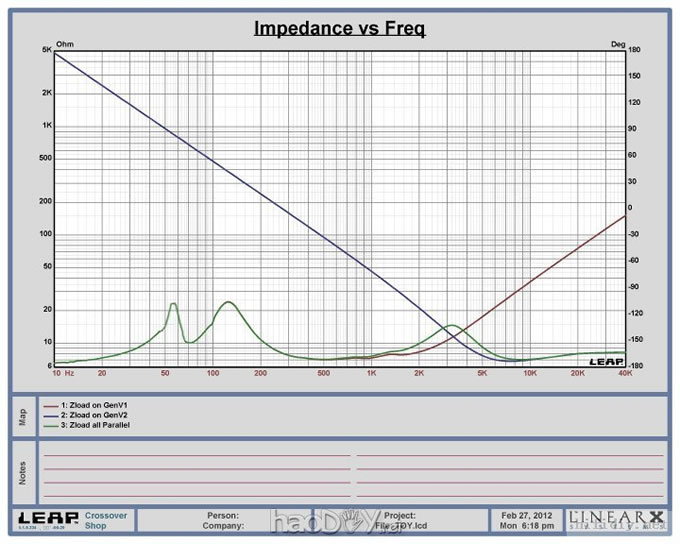

 最近又搞了2对VIFA的小面板子弹头高音，准备做一对比较适合在小环境听音的音箱,箱体方面描准了世霸的小玩意TOY.把做这个箱子的一些过程发到这里和大家交流学习,我喜欢经常上DIY坛学习,论坛有很多很好的老师.个人不太善于表达,有什么不对的地方希望得到各位老老师指教. 经过一段时间查资料，先用3D软件把TOY的箱体画出来（效果图附图1）希望尽量贴近原箱。3D图出来后再转为2D，出图后出图找音箱厂的朋友帮忙打样。经过一个多星期的等待，终于收到朋友的快件，于是迫不经待的开箱检查自己的成果（附图2）。  Solidworks模拟出来的效果图 箱体屁股图,倒相管和原厂的还是有点不太一样,得继续找.金属牌没做好.   箱体出来的效果,自己感觉还过得去,不过侧板喷漆已经是封木眼的,个人不是很喜欢,我比较喜欢木皮露木眼的,因为这样感觉木纹的质感好很多,看来下次再叫他改进.还有一些金属的配件已经找五金厂做样了,回来到时再装上去,装上后估计效果会更好些 箱体回来有有一段时间了,一直没有时间装箱调试.今天趁有点空闲,把喇叭装箱子里测试了下(低音和高音直通频响图).  是在房间里测的,低频受房间的驻波影响有峰谷,只可以参考,低频在70HZ应该是没有问题的.低音喇叭的频响滚降很漂亮,几乎不用分频器都可以用了.二个喇叭重叠的频响比较多,分频器应该比较好做.查资料说原箱的分频点是4.5K 最近学习LEAP的模拟,所以先用LEAP模拟了这个箱的分频器  分频线路图,高低音都采用2阶.  模拟出来的频响,我做的分频点在4K左右  实际测试的频响  测试与模拟的频响对比.结果基本是一致的,出入还是有一点,看来LEAP还得要加强学习  电压特性,没有大的起伏  阻抗 兄弟们可真快呀! 另外手头上刚好有对所谓的世霸原装的高音,于是我VIFA的那对测试对比了下,个人觉得应该是一样的东西,只不过包装得有点不一样而已,所以不要迷信什么原装进口改良版什么的,都是一个厂出的东西.当然有原厂情结那又是另当别论了.呵呵~  放得太久,没搞卫生.  频响都是很漂亮的,可以到40K.VIFA的XT25子弹头是我比较喜欢的高音之一,首先性价比高,声音比较柔,润.质感稍差  我的表达能力有限,当年学生时代最怕的就是写作文了,一拿起笔就头痛,老是想不明白学语文有什么用?!现在明白了~呵呵!按惯例还得简单说一下自己的听音感觉吧,首先我感觉比较大的是声音的密度非常好,虽然喇叭只有4.5寸,但声音还是比较有规模感,音色比较温暖,柔和.听人声很不错的.低频听一些小编制的音乐和人声是它的长处,不过这个箱子在小点的听音环境比较好玩一些,我想这也是世霸给它取名"TOY"小玩具的原因吧.前二天还专程跑到广州听了这个小箱子.    |
