diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

时间:2012-12-25 12:32来源:bbs.hifidiy.net 作者:jiang-aaa 点击: 次
箱体来自805B兄弟，高音是大卫的，低音是老秦的 看图 下载次数:20 2008-1-28 18:20 箱体 下载次数:18 2008-1-28 18:20 高音单元 下载次数:17 2008-1-28 18:20 低音单元 低音单元孔距不对，小了，幸好有坛里兄弟提醒，用锉刀解决，成功安装！ 下载次数:18 200
箱体来自805B兄弟，高音是大卫的，低音是老秦的

看图

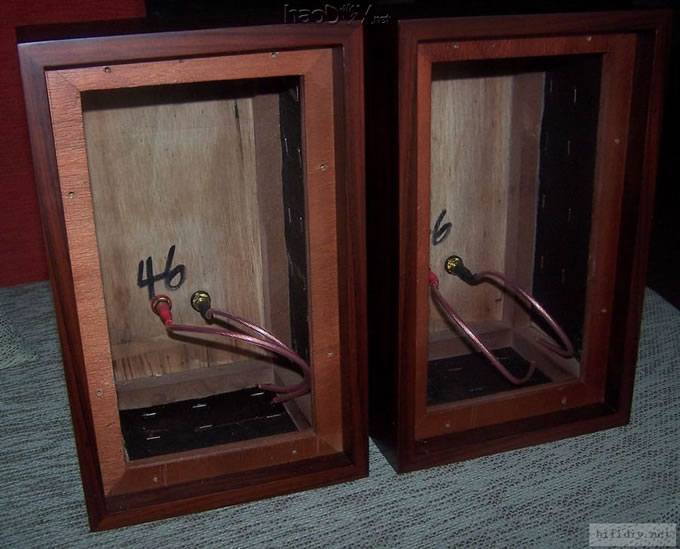

箱体

diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

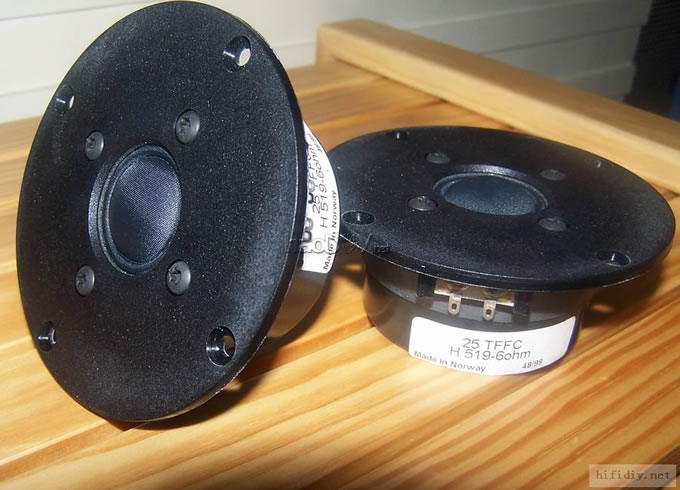

高音单元

diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

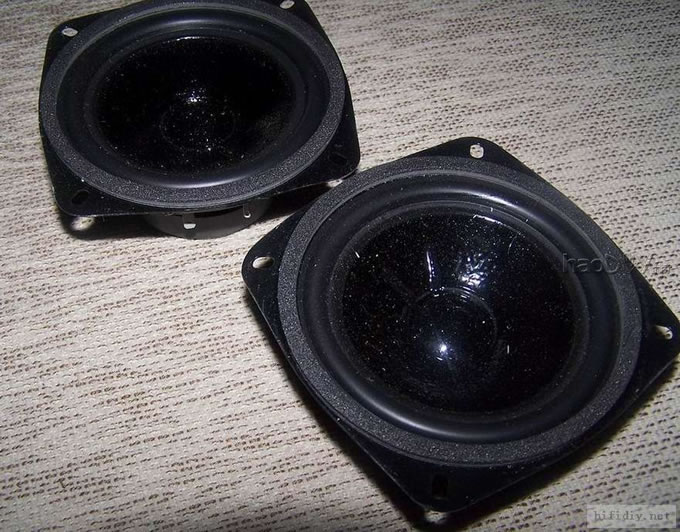

低音单元

diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

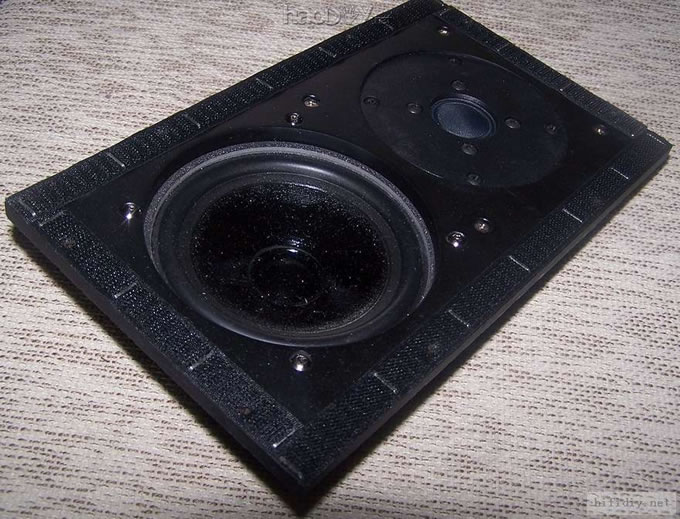

低音单元孔距不对，小了，幸好有坛里兄弟提醒，用锉刀解决，成功安装！diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

分频电路抄自O版的diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图 ，在此感谢O版的无私帮助！

不过我暂时去掉了低通里面的RLC补偿网络，部分参数有小改动

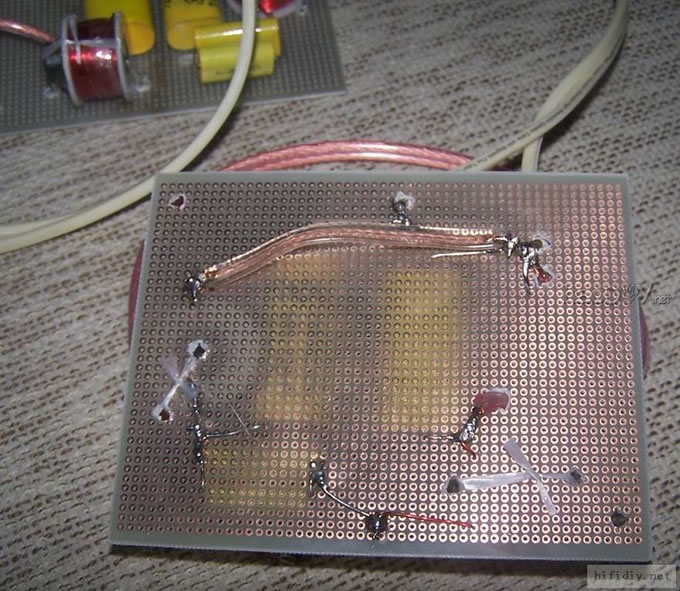

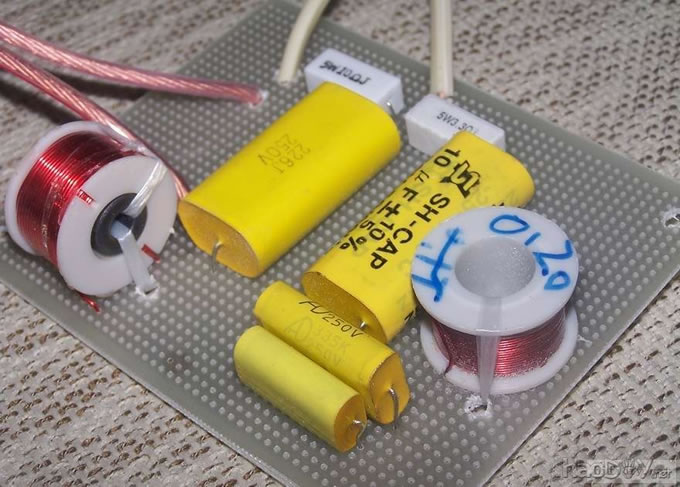

有几年没有摸烙铁了，手上功夫比较粗糙diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

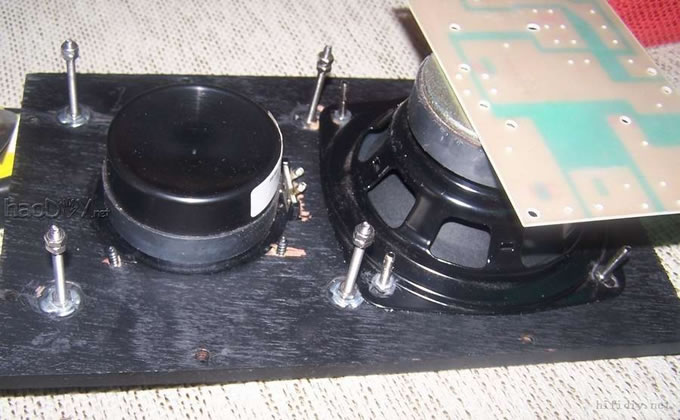

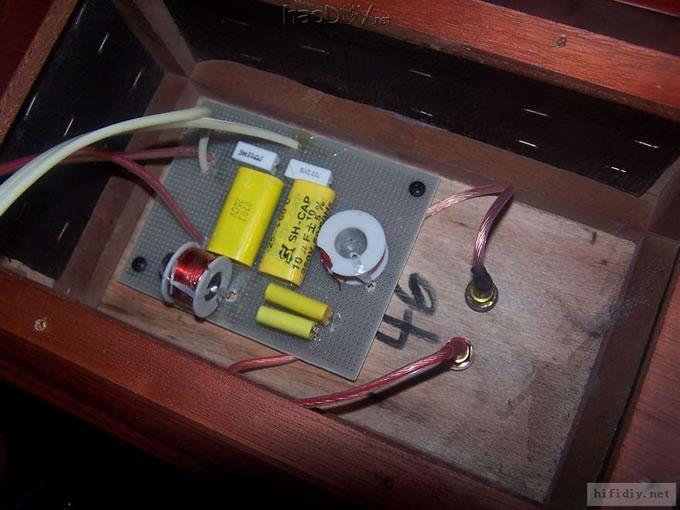

听从坛友的建议，分频电路还是放在了后障板上了



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

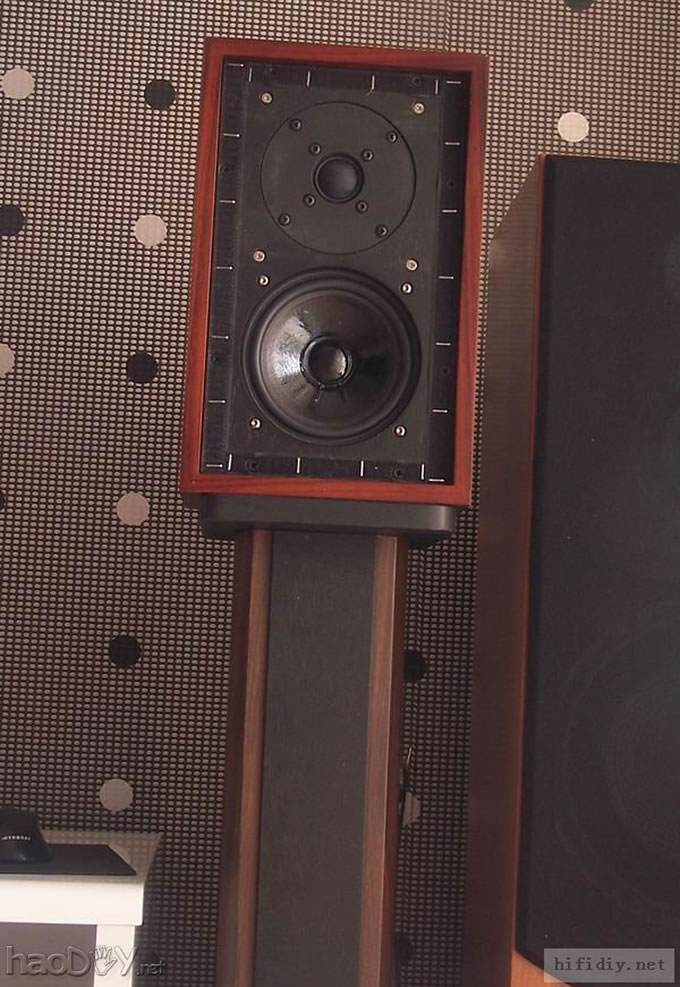

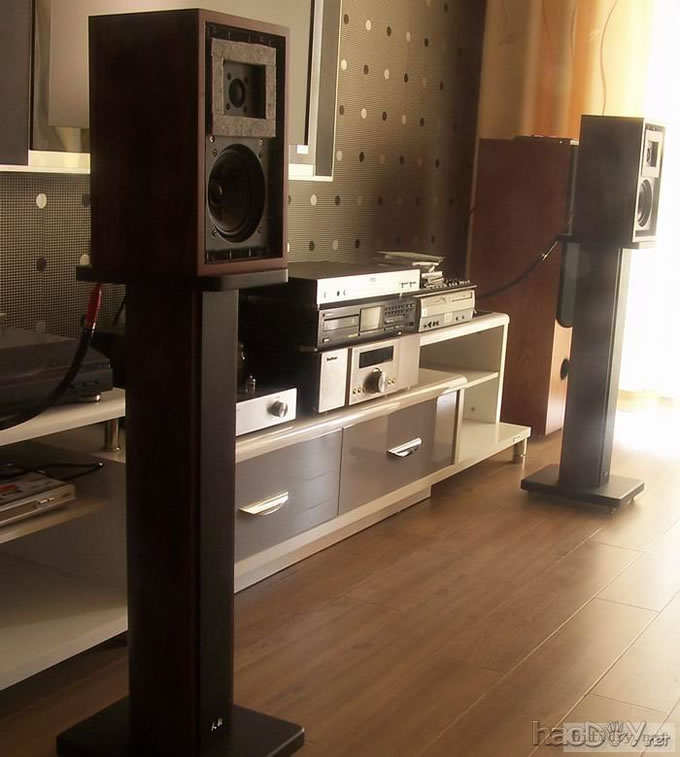

上架看看效果，哈哈哈，还比较漂亮diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图




声音特点：中频饱满，低频有松软的味道，高频较为柔和，超过预期！

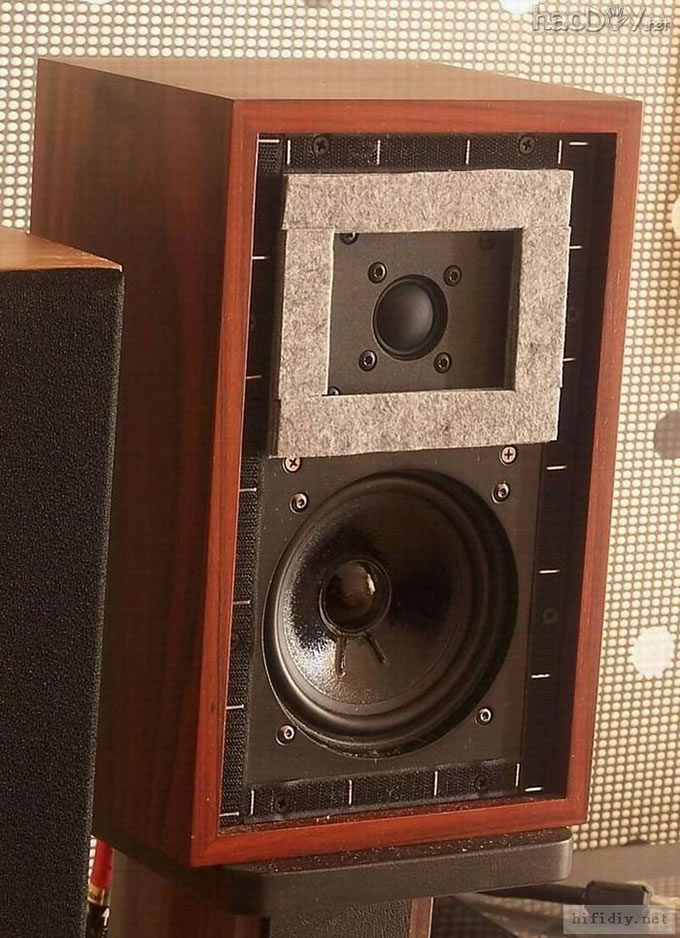

重新调整后的仿35A



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图

整体效果图



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图


箱内线低音是秋叶原，高音是怪兽

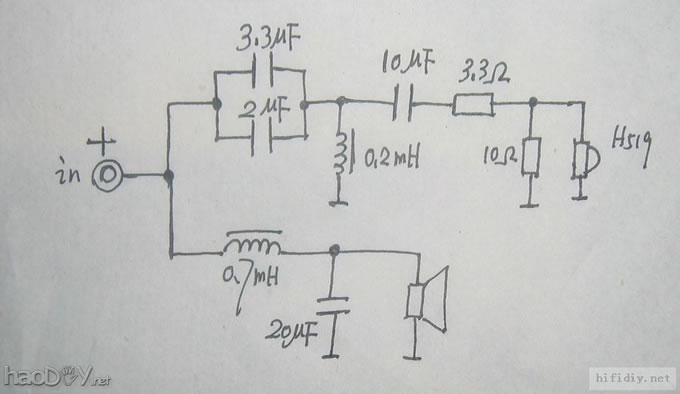

分频图来了，感谢O版！



diy仿bbc LS 3/5A监听书架箱，声音超过预期 附分频器原理图


吸音棉基本填满了

H519没有正负的标志，只能凭听感，也不知是正接还是反接的，总觉得声音有点虚，调换一下高音的接线问题解决了，中频相当的饱满

听了快半个月了，小结一下：
人声表现极富感染力，有着迷人的中频；解析力较强，细节一览无遗；低频较弱。
单元的一致性很好，导致声像定位优异
有点挑功放，胆机推出来明显中高频更漂亮一些，但功率不需太大，我用6瓦的小单端就能推得像模像样了 (责任编辑：admin)
