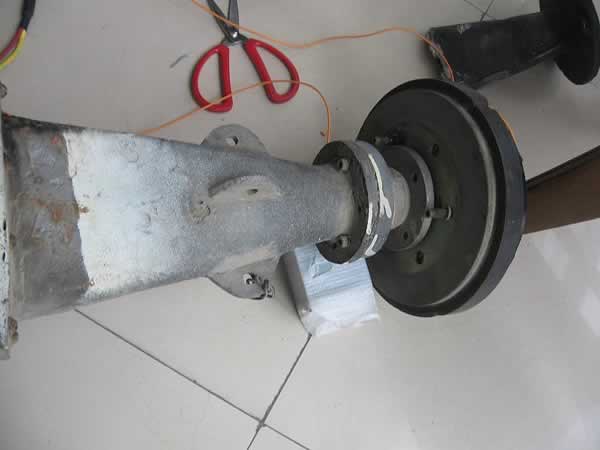

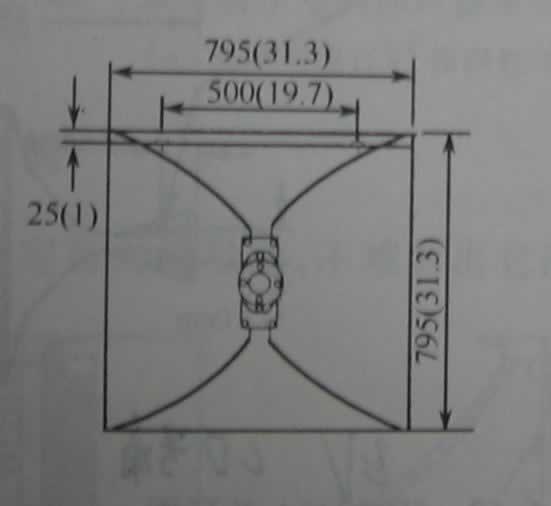

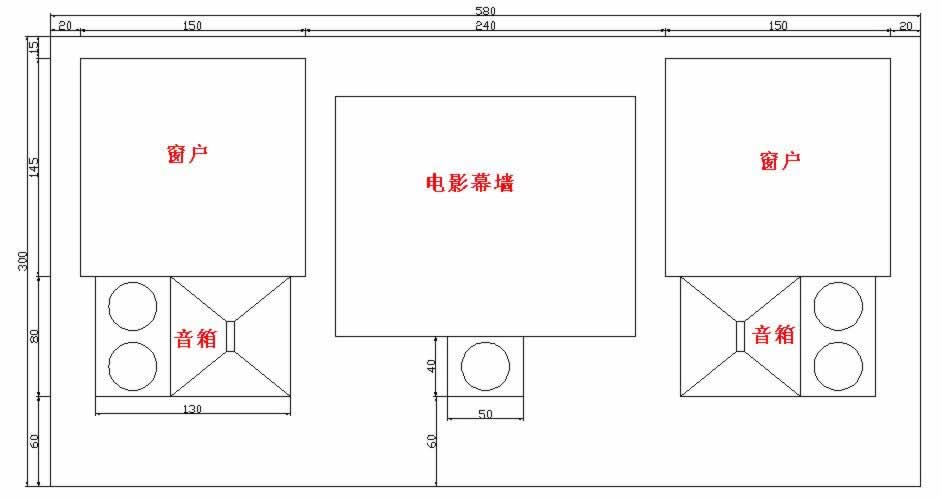

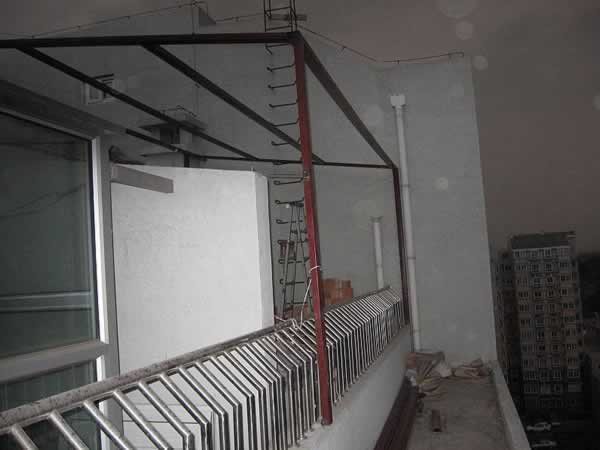

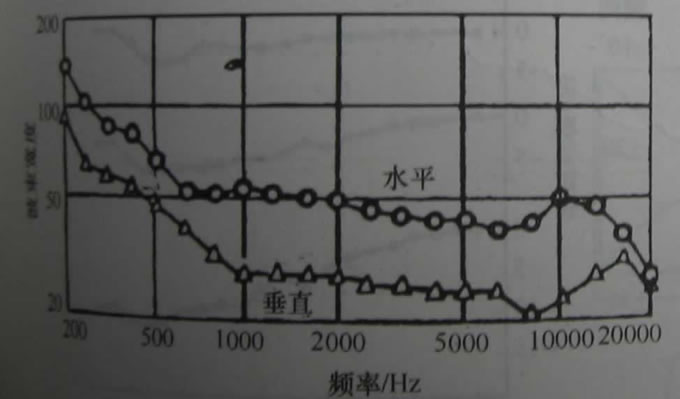

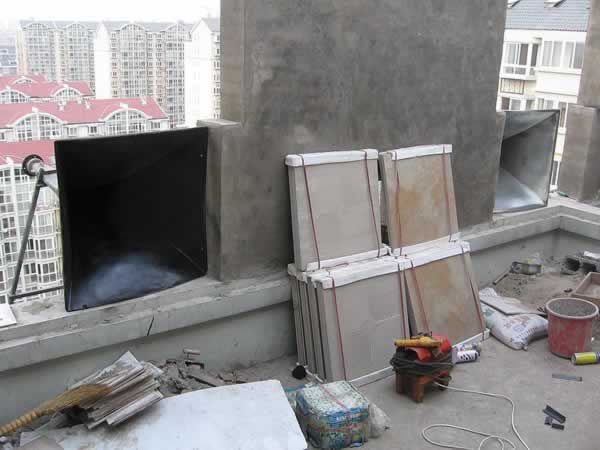

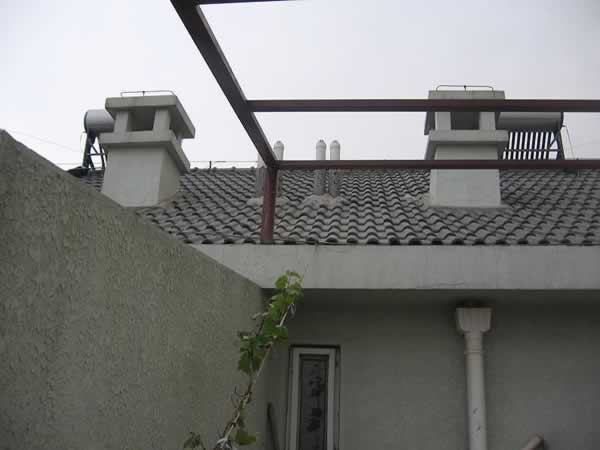

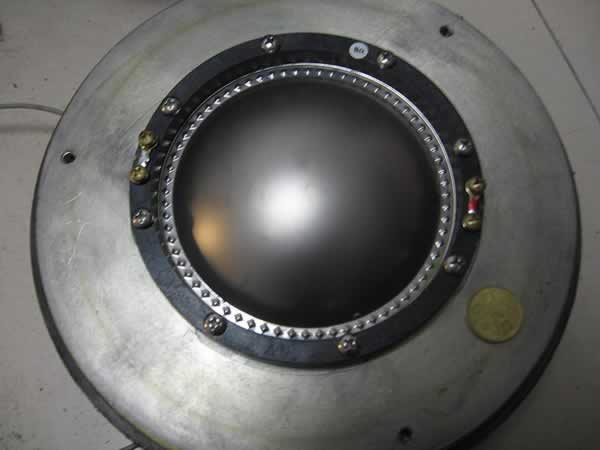

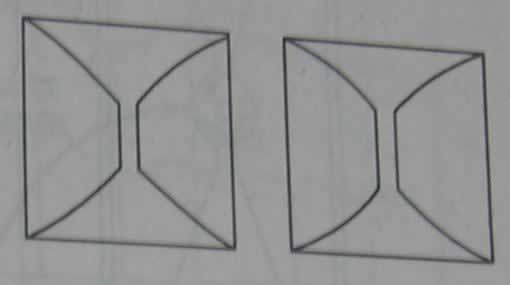

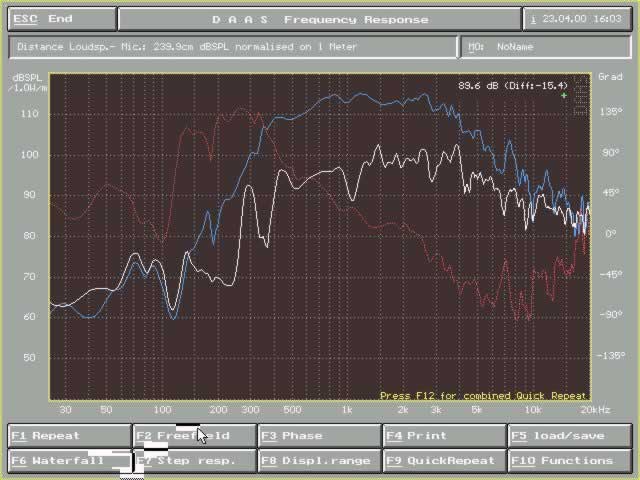

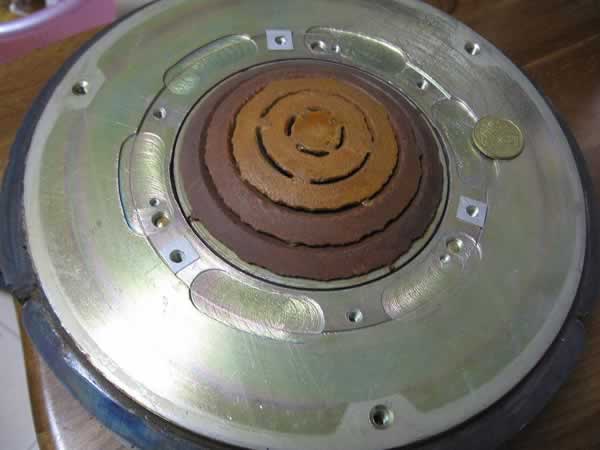

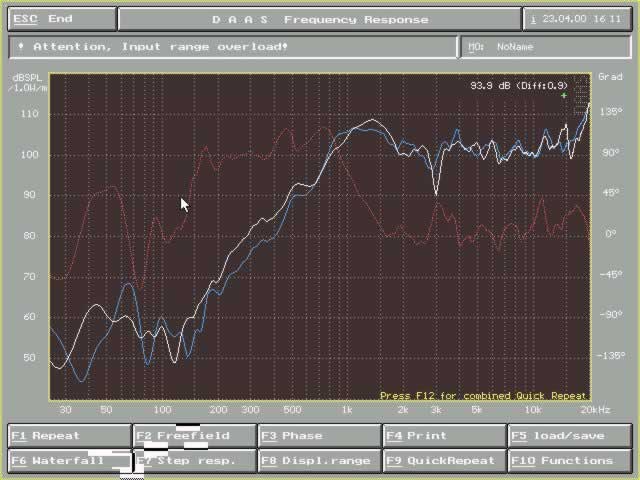

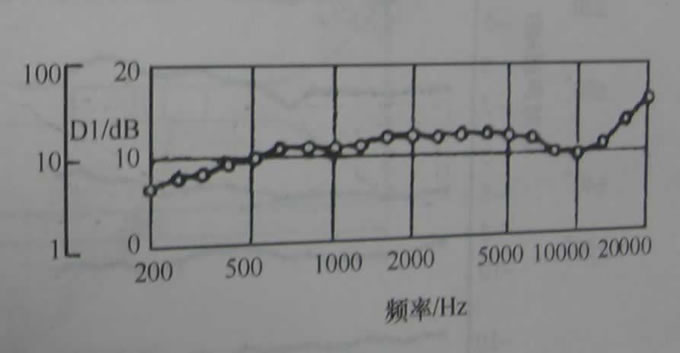

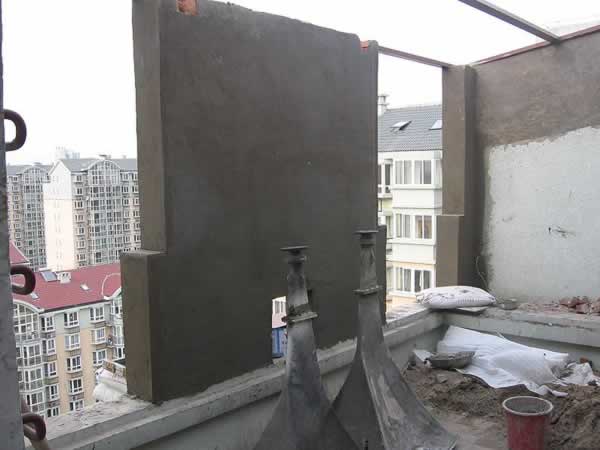

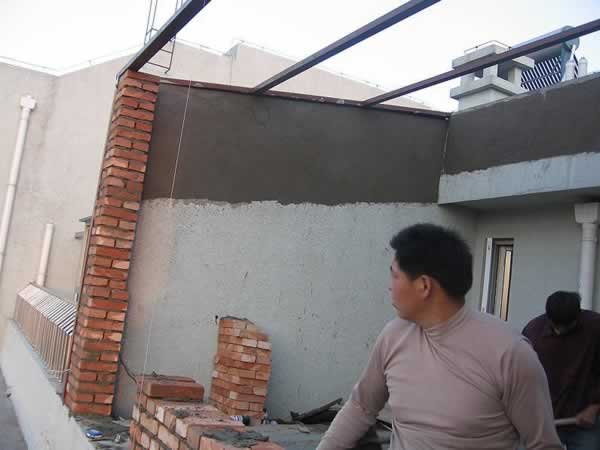

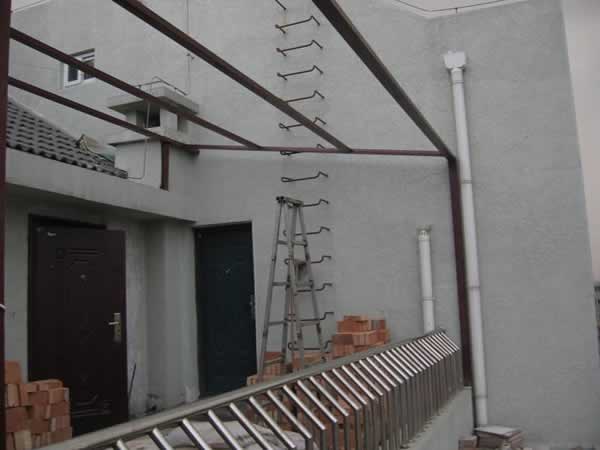

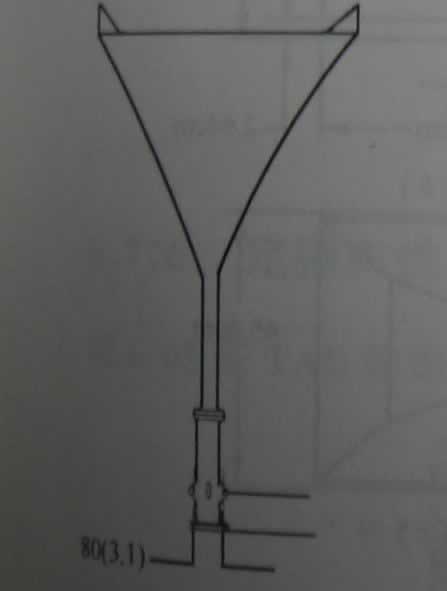

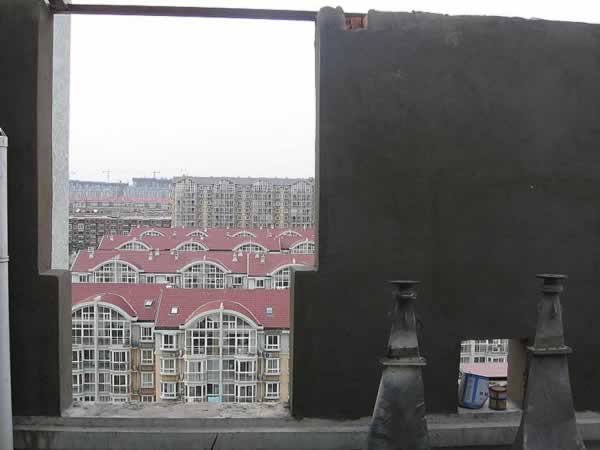

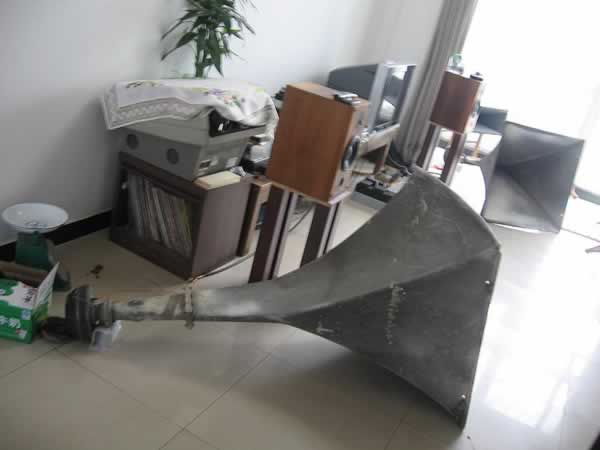

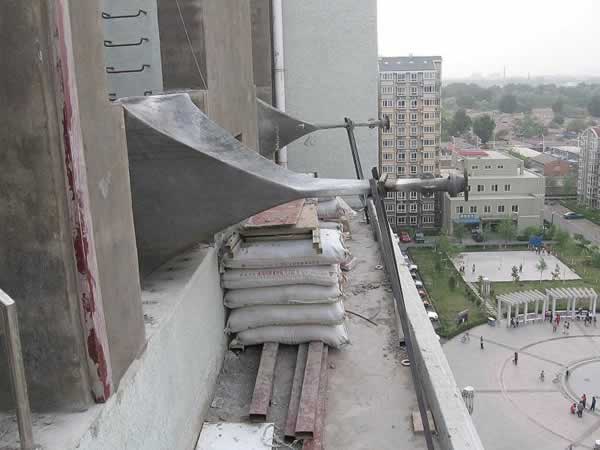

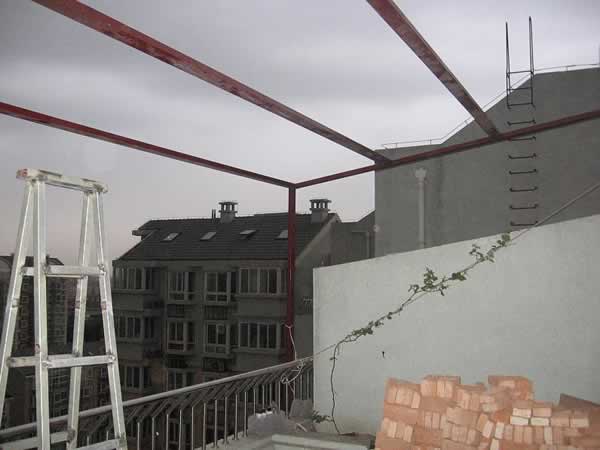

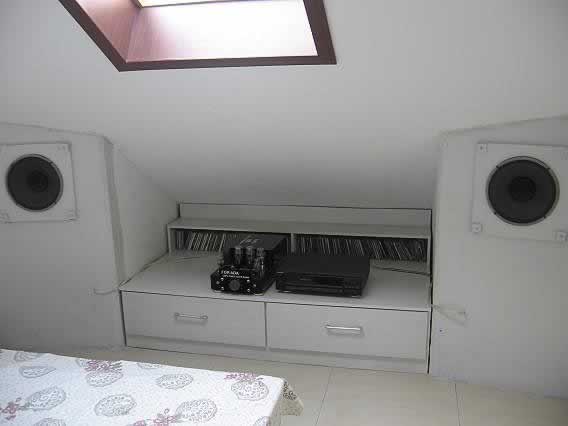

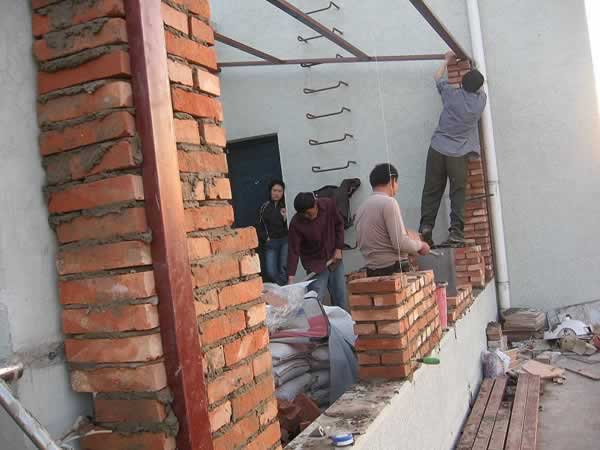

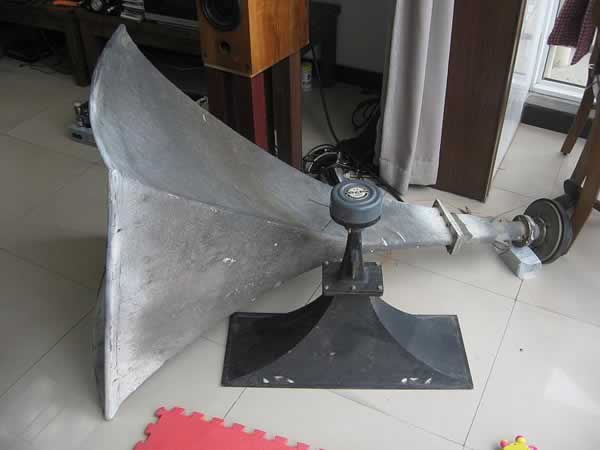

这是现在想的布局， 低音由2个12寸16欧姆的单元并联镶在墙体上形成个无限大帐板。 号角的开口也镶在墙上面。 今天刚开工， 称5-1有时间先弄弄。 我回陆续给大家报告的 房子图纸  今天刚把架子搭起来。 现在房间的尺寸是5米8*3米4，高3米。 本来宽可以弄4米8的， 但物业不让把墙砌的太靠边了， 面积一下就减小了很多 所以我就干脆把喇叭都镶在墙体上， 既起到了障板的作用， 又节省了一些空间。 屋顶用彩钢。 其他部分用专封起来。 北面开2个窗户 手头米不多， 只能先简单弄弄 房子     我是没办法啊，我的一堆东西放在客厅，既吵着小孩，有吵着老人， 被老婆敢出客厅，只好另起炉灶了 使用的号角高音单元。 号角使用的是双径向号角。 为JBL2366的型号。 长1米45，开口为0.8m*0.8m 今天听了一下午。 声音果然不同凡响， 我想信等完工后一定能够充分把他的潜力发挥出来     手头上就有几个12寸的布边的，我测过灵敏度在100左右，还比较高，和这个号角配合问题应该不太大。 15寸的也想啊，就是还没有机会弄到 报告进度，今天墙体完成了一大半了   装号角前先和它留个影  这是测试的2个高音驱动头的频响，是没有带号角的 灵敏度在105左右，高频到20000Hz没有问题，但加号筒后估计就到不可20000HZ了。 分频点厂家推荐可以到500Hz  这个是测试的带号角和没有带号角的比较 我们可以清楚的看到号角起的作用： 灵敏度得到大幅度的提高，越15DB左右 低频得到延伸，到400HZ 左右 频响曲线变的更平滑些 但负作用也有： 高频不份5KHz以上提升的幅度跟不上中频部分的提升 指向性变的更强了（对与HI-FI，来说，我觉得不太好） 所以我觉得以后还有必要加个超高来解决现在的问题  昨天单装着号角，没有接低音，就听了一下午 感觉号角的声音是如此的直接， 有点向听耳机的感觉， 可能是距离太近的原因把， 感觉声音就在耳边响起， 细节表现的相当丰富， 非一般的球顶扬声器高音所能比。 2A3的功率，我想配上低音后， 应该是可以推的惊心动魄了 报告今天的进展 墙体结构已经完成了。 接下要晾几天， 明天去建材市场买原料   镶在墙上关键还要墙后面的空间允许 去年我把3004就是镶在阁楼的墙体里面， 结果以失败告终， 原因是阁楼的房间太小了， 容不下太多的低频 声音发闷 去年3004镶在墙体上面的图片  号筒的指向性取决于它的形状，开口和频率。 对于扩声系统的号筒扬声器更要求它有不受频率影响的恒定指向性。一般的号筒扬声器随着频率的升高而使指向性变窄，在扬声器主轴方向以外的听众，感到扩声音质差，在不同位置有不同的感受。于是人们从号筒形状、四壁的展开形式，开口形状上下功夫。采用两条折线人选为号筒子的几何形状，代替了一条曲线的几何形状，获得了等指向性结果。这一现有号筒的桎梏一经被突破，类似思路的双径向号筒，CD号筒，双贝赛耳号筒接踵面至。这里说的等指向性，指的是水平面的等指向性，对垂直指向性往往另外考虑。 我这次弄到的号筒是双径向号筒的设计 由于体积太大，为减轻重量和加工的难度，其材质为玻璃钢。是北京797仿JBL2366的号角制作的。 双双径向号筒是JBL公司开发的一种等指向性号筒，下图是2366号筒的侧面图 2366号筒的侧面图   正面和俯视图   下图是2366的水平、垂直波束宽度 可以看出，水平的波束宽度从500HZ到12000HZ大约在50度的范围内， 垂直的波束宽度从1000HZ到20000HZ大约在30度的范围内  下图是2366指向性DI因数曲线 可以看出该号筒的截频率在300HZ左右， 从500HZ-20000HZ整体的增益在10DB以上， 曲线也比较平坦，可见基本达到了指向性的要求。  在不断调整角度后，发现声音声音是很不错的，也许和以往听的球顶高音的区别太大的缘故吧。 我想这个号角要前后有一定的距离才能充分发挥其威力，距离不够时要把号角向听音的位置靠拢。 由于房间不是太深，外面还有一节小露台，所以我就考虑把号角向外移，这样就镶在墙上面了。 反正这个号角弄的便宜，我兴致勃勃的干起来了。 另外我想反正现在的号角也没有占用房间的位置，以后还是可以玩其他的音响系统的。 今天把号角先支起来了 现在这个角度还可以细调一下， 我想过两天先接上听听， 找到合适的角度后再固定起来。 明天去石材市场做低音的面板。   大概有10工分厚，隔音效果应该一般。 我这个地方正好处于航线的下方 每隔几分钟就有飞机飞过，噪音很大 不知道到时候声音还会有多大， 现在是在彩钢下面吊一层石膏板，石膏上面和下面都铺上矿棉。 如果噪音还很大的话就是一件头疼的事了 我一般不喜欢开太大声音的， 外面喇叭我会封一部分的， 主要是隔音和防水。 邻居到是听不到声音的， 因为外面离他家还比较远， 另外邻居家也是封了露台的 主要是怕吵到楼下的 这是高音驱动头的照片，应该是仿JBL2445的  (责任编辑：admin) |
