解剖书架箱之王 世界最贵书架箱-MagicoII

时间:2012-12-20 10:31来源:bbs.hifidiy.net 作者:admin 点击:
印像中曾看到坛子有人讨论过这个产品,前段时间有幸得到一位行业前辈的解剖资料,特在这里与DX们分享: 先转贴一段产品简介: 下载 (23.23 KB) 2008-12-2 23:15 美國Magico在Hi End音響界竄起有如火箭一般,一路直上最高點,2006年推出就獲得美國發燒天書TAS
印像中曾看到坛子有人讨论过这个产品,前段时间有幸得到一位行业前辈的解剖资料,特在这里与DX们分享:

先转贴一段产品简介:

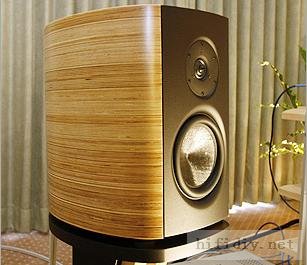

解剖书架箱之王 世界最贵书架箱-MagicoII

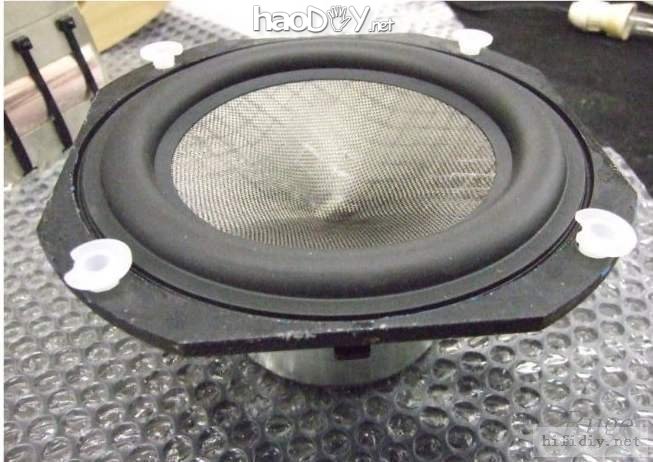

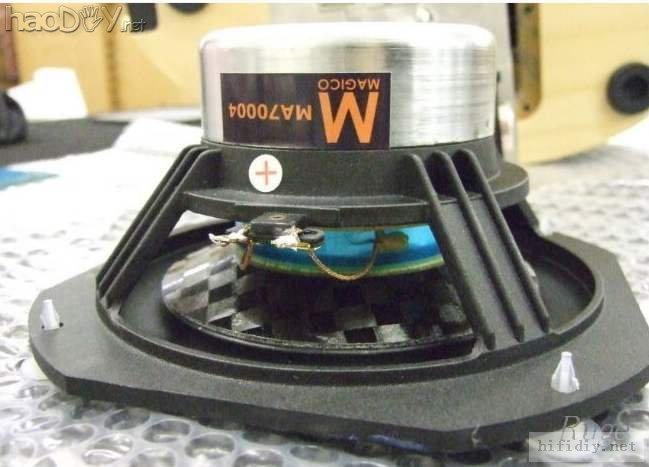

美國Magico在Hi End音響界竄起有如火箭一般,一路直上最高點,2006年推出就獲得美國發燒天書TAS年度最佳產品推薦,從此名聲大噪,而得獎的喇叭就是Mini。2008年展出的最新版Mini,已經進化到第二代產品,最大的改變就是換上新的中低音單體。Mini II改款的重點,擺在新的中低音單體,從原本的ATD設計的新一代Zellaton單體,換上稱為Nano-Tec中低音單體。從單體振膜表現可以看出編織紋路,使用的編織纖維很特別,稱為碳纖維奈米管(Carbon nanotubes),高剛性當然是必要的特性,而且具備優秀的散熱性能。Nano-Tec振膜也強調高張力的優越性能,原廠資料顯示新款Nano-Tec振膜的張力高達63 GPa,而普通碳鋼材料則約1.2GPa,在材料特性的性能數據真是驚人。Nano-Tec振膜也走三明治結構,中間填入Rohacell材質,增加內部阻尼。內部配備75mm大口徑鈦金屬音圈,以強力釹磁鐵驅動,原廠表示在動態範圍與失真率的測試上,都有大幅度的進步。

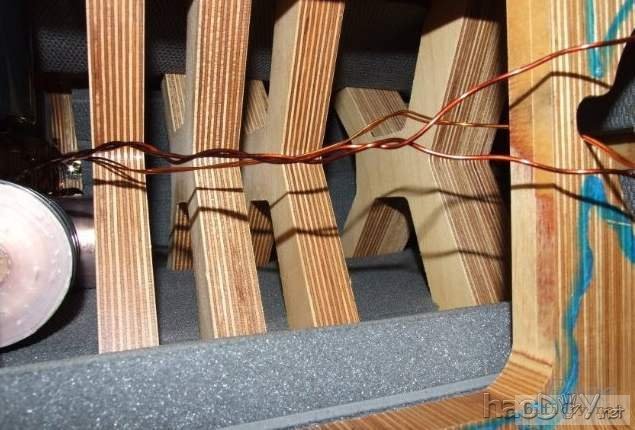

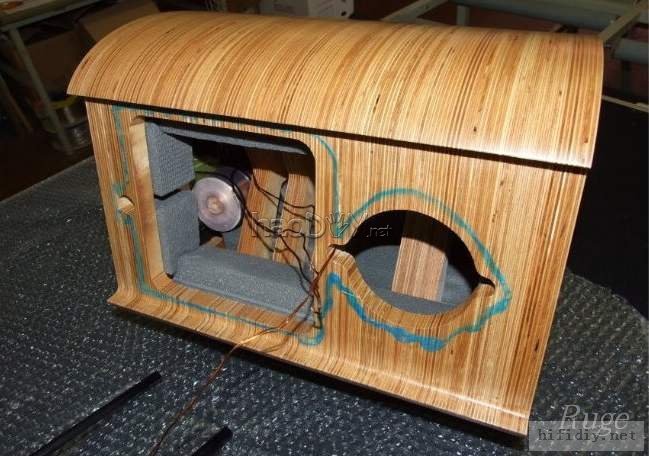

至於高音單體,Mini II則維持不變,依然是Scan Speak最頂級的Super Revelator,因為這只高音單體不僅性能卓越,也是目前最昂貴的高音單體之一,用在最昂貴的書架喇叭Mini II上面,當然是相得益彰。Mini II沒有改變的還包括喇叭箱體與專用腳架,因為第一代已經講究到了極點。Mini II的箱體兩側採用頂級白樺木,硬度比一般MDF要高17倍,前後障板則使用1.5吋、編號6061T-6的航太級鋁合金,比任何木質材料硬度要多6倍。Magico覺得這樣還不夠,內部還有支撐樑柱,進一步提高箱體剛性。專屬腳架也是採用6061鋁合金,材料應用與結構設計都強調超低諧振,這款腳架可以讓Mini II以2.7度角略向後傾,達到時間相位的補償。


解剖书架箱之王 世界最贵书架箱-MagicoII

解剖书架箱之王 世界最贵书架箱-MagicoII


解剖书架箱之王 世界最贵书架箱-MagicoII

解剖书架箱之王 世界最贵书架箱-MagicoII

解剖书架箱之王 世界最贵书架箱-MagicoII

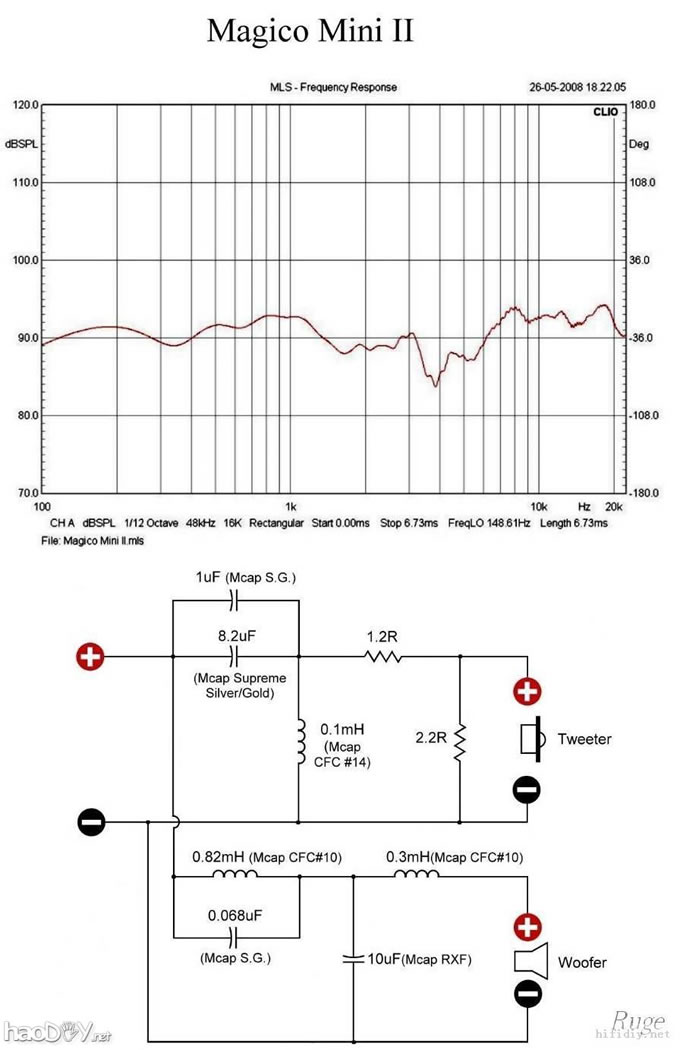

图纸终于了,

解剖书架箱之王 世界最贵书架箱-MagicoII

频响曲线上3至5K跌下来5dB,高音7K以上整体高出3dB,
没有阻抗曲线,有点遗憾(拆机前辈说不小心丢失了):

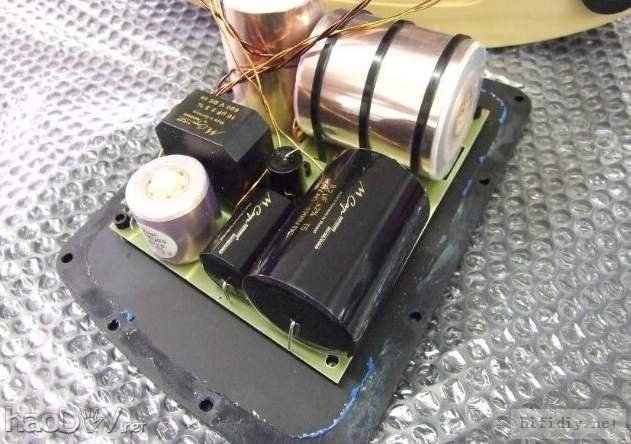

不过从分音器图可以对其电路设计和阻抗作个简单分析:
1.高音分频部分:大容量电容超小电感,可能会导致分频点位置呈超高Q值状态,阻抗特性在谐振附近会出现极低值状态,所以整机阻抗曲线在高频段必会低至4欧以下,甚至有可能低于3欧;

2.在高音衰减部分:这个L型衰减电路亦不符常理,一般来讲L型衰减电路要以不影响负载阻抗为前提,这样串1.2并2.2(如果串1.2按理论讲并15欧以上比较合理)显然会大在降低电路的负载阻抗,这不但会改变前端分频电路的响应特性,且有可能大大降低整体阻抗。

3.三阶低通前面电感的旁路并一个小电容,这个不符合常理,已经不再三阶低通了;

待改天有空模拟一个阻抗曲线出来,再讨论
