看了论坛各位做线整列的朋友们的制作 非常动心! 在O版和我来等各位朋友的热心帮助下 终于完成了此次制作~ 先致以谢意! 我不是学机械,也不懂木工制作 所以选择了用有机玻璃做壳体 再用CNC加工~ 单元选择的燕飞利士的1.75寸 这个尺寸 无论是单元的承受功率还是安装结构都是合适的 此次制作应该是线整列音源的初次尝试 所以做为电脑听音用, 设计放显示器旁边 高度也没有做很夸张, 一边有57厘米高 单边采用了12只燕飞利士的1.75寸单元 为了尽量降低单元和单元之间产生的高频梳状干涉现象 单元边间距为1MM 箱体为开放假障板 侧板长度30CM 自然衰减频率为 300HZ左右 以便和炮衔接~ 炮是坛子上 55HZ 那里收来的 BOSE AM5 先看看图吧

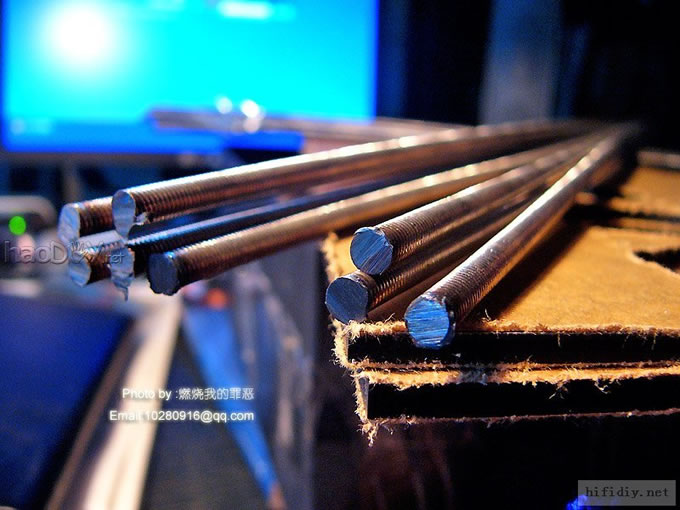

先把丝杆切割好~

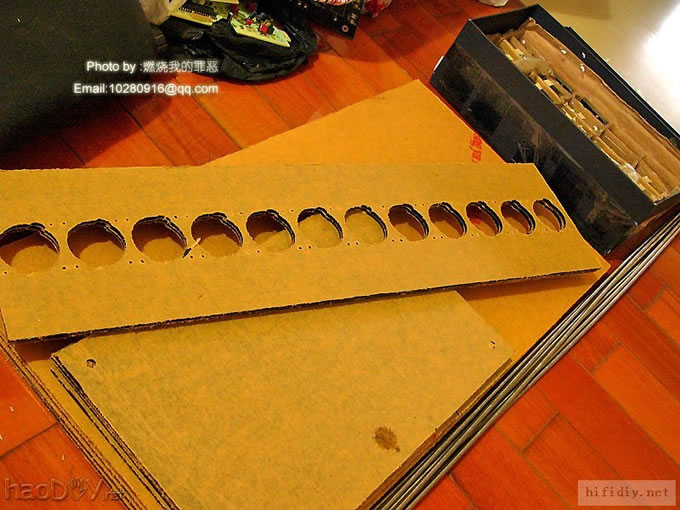

CNC 加工精度很高 只要图纸正确 安装很容易

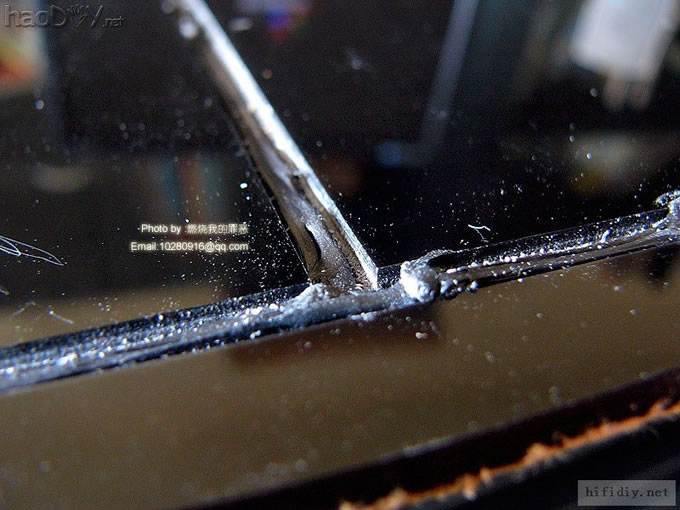

做粘合 牢固 密封性能好 万一要拆开 也方便 不会损坏箱体

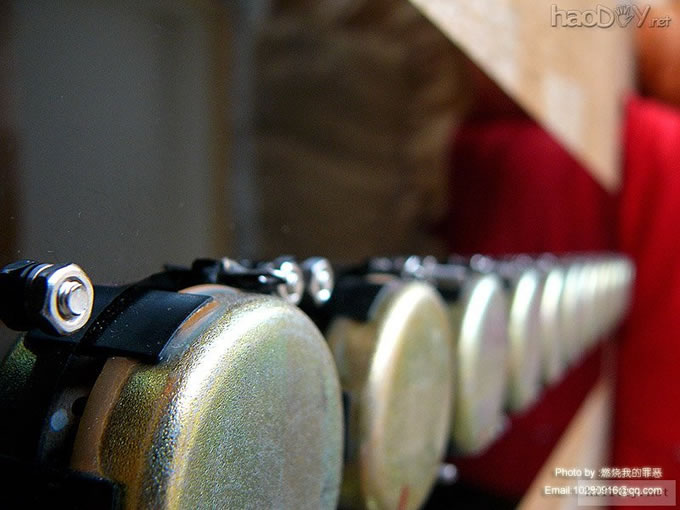

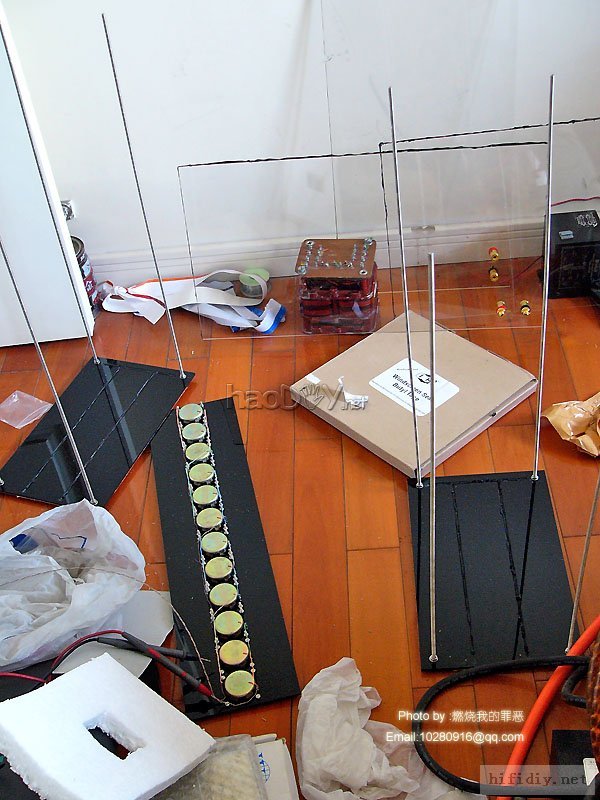

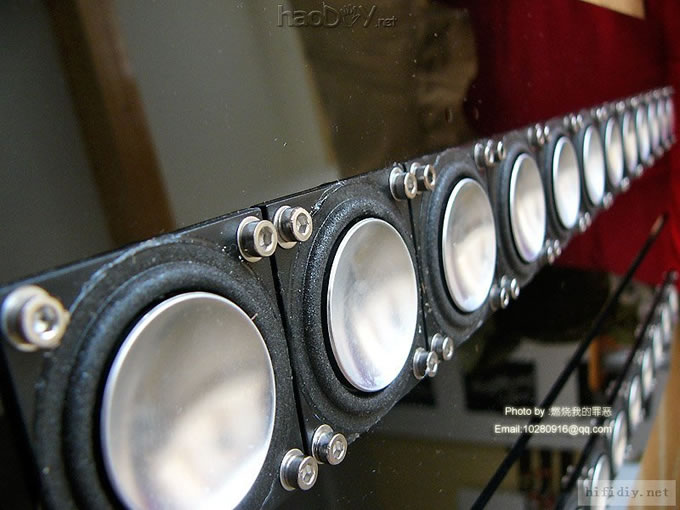

先把丝杆装好 然后开始扣板子 单元都是用 1MM特氟隆无氧铜线连接 单元的 连接方法是 三只单元先并联一组 然后在四组串联~ 阻抗约 5欧姆左右

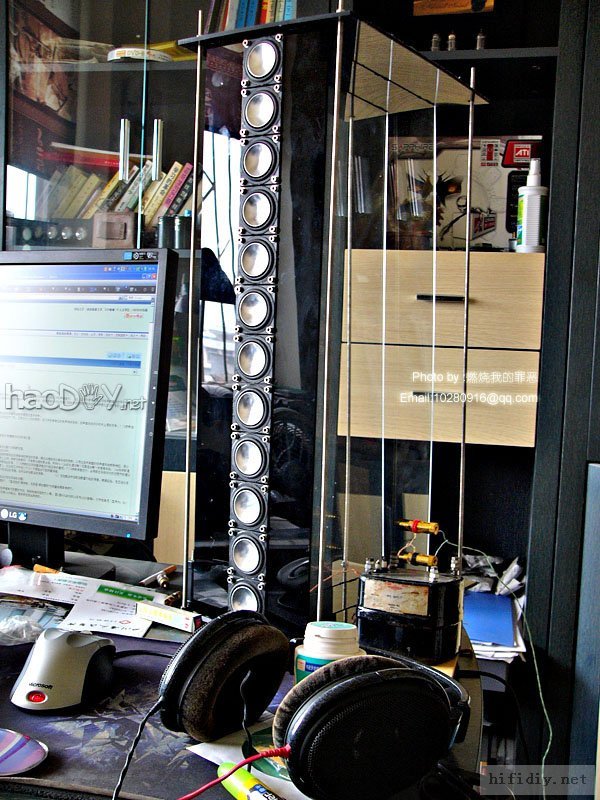

呵呵 放桌子上还有点大 蛮有气势的~

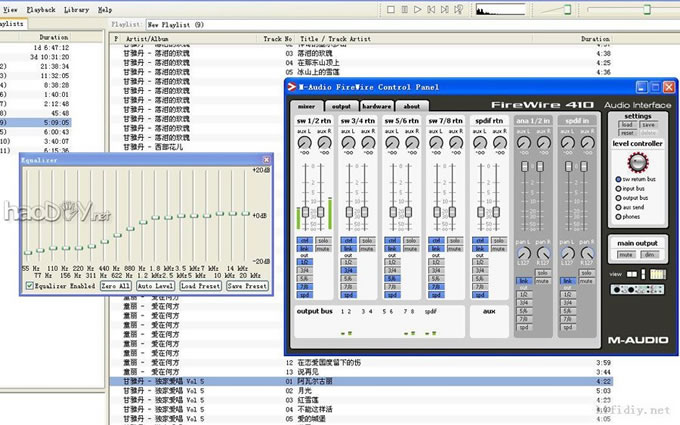

刚开声可以说 极度失望 声音糊成一片 糟糕透了~  后来冷静听了听 发现音柱的灵敏度低了 于是FOOBAR中重新设定EQ 哈哈 成了!!!
煲了两天 线整列的魅力出来了 线整列的 声场 清晰度 定位 都是一流的 甚至 我的HD600 无法注意的一些东西 线整列都能很好的再现 人声并没有很多网友说的那样糟糕 至少我的 就用BOSE 内部自带的7294 驱动 邓丽君,王菲,蔡琴的声音都不糟糕 交响不用说了 非常强大~ 可以用华丽来形容细节 如果用独立的一台好放大器做电子分频 都不敢想象什么样子了~ 由于单元边间距只有1MM 高频的衰减和梳妆效应 不是很凸出 几乎都可以不补偿~ 此次制作比较失败的地方是箱体 由于用的5MM的有机玻璃 所以箱体不够坚固 万幸的是居然没有明显的箱声和可闻的谐振 用丝杆夹紧的方法并不科学和最好 好在进口蛇盘胶粘性很好,否则就失败了~ 所以下次升级用8~10MM的比较合适 箱体设计也宽了些 不够紧凑和MINI 算是遗憾~ 燕飞利示的单元我买了13对 结果有两个 大音量要破音 所以买这个单元的各位 要多买点回来筛~ 制作成本核算: 单元 7*26=168元 有机玻璃含壳体加工170元 不锈钢螺丝20元 不锈钢丝杆60元 (责任编辑：admin) |
