离子是一个美妙的2路塔式扬声器被设计为一个非常温暖和自然的声音。它通过使用一个与，一个TangBand 25-1372SC高音喇叭对奥达斯HM170CO低音单元，中音驱动程序在TMM配置和使用一个三阶交叉点在4000Hz的。的的奥达斯HM170CO低音喇叭产生很温暖的自然色调，通过上中端。，随着TangBand 25-1372SC高音喇叭，高音清澈见底，很详细，但远离恶劣的。低音响应非常出色！离子扬声器是一个非常具有挑战性的，但它配备了一个巨大的回报！这些已经迅速成为我最喜爱的扬声器。 一般大厦扬声器：
外壳和交叉设计 - 离子2路的TMM大厦扬声器用于塔扬声器的低音反射（移植柜）机箱。音箱箱体外壳，整体尺寸为37.5“×8.5”×11.5“（953×216 x 292毫米），每件成品的扬声器重约60磅（27公斤）。离子音箱的外壳图如下所示（点击图放大）。
图1：外壳图 - 离子2路塔式落地音箱扬声器要拿出我用模拟的频率响应低音箱专业版6扬声器的外壳设计。的X-Over Pro 3的无源网络的设计方案来设计的交叉，阻抗均衡网络和L-垫电路。外壳和交叉产生的频率响应和阻抗图中示出在图2中。
图2：模拟频率响应和阻抗图 - 离子2路塔式落地音箱扬声器A 2路无源分频网络使用第三阶Butterworth滤波器频率为4kHz阻抗校正网络一起使用。交叉示意图如图3所示。
图3：2路交叉原理图 - 离子塔式落地音箱扬声器交叉组件 - 离子2路TMM大楼扬声器
C1 = 3.9的用友，聚丙烯，内部阻力0.00736欧姆 一张照片的组装离子扬声器2路无源分频网络，如下图所示。
照片1：组装的2路扬声器分频网络
施工注意事项 - 离子2路TMM大楼扬声器离子TMM大厦2路扬声器将是一个具有挑战性的构建。最好的办法是把你的时间和耐心等待。没有得到包裹中所有的超级精确的尺寸，他们是不可能的，我知道，但已经提供了参考。我建议开始通过削减所有的原料挡板/外板和大括号，但比需要的时间长一点。夹层面板著名的1.5英寸厚度，同时保持在脑海中留下1“通关的最外边缘。[注：1“= 1英寸= 25.4毫米]我自己设定了一个小夹具放在工作台上切出几个1”，以确保你和方宽的片。再削减22.5度角，并实现您所需要的长度。成角度的角件执行相同的操作，但不完全组装加入最远的机柜内部，直到已被切断后的22.5度角的一块。
照片2：把面板切割和支撑离子扬声器箱体关于端口，它是两个1.5“孔在后面3”中密度纤维板。组装自己一个1.5英寸厚的片，可容纳的端口孔和连接到后挡板，然后钻了出来，端口孔。
照片三：离子音箱端口共4大括号，但让他们有点长。你现在想组装外的所有面板采用PL400粘合剂和带夹（使用捆绑带是没关系的，我做了）。在这一点上也将大括号;，修剪短的，如果需要的话（但保持平等的长度，以确保垂直）。允许粘合剂设定。现在来测量你的侧面板和构建它们。根据您所选择的木材，你可能想选择一个1/2“厚的硬木和备份与1/4”中密度纤维板。有那么一个3/4“的MDF肋骨，运行全长支持。钻前孔到机柜的侧面板！以下这些步骤将有助于消除一些头痛，确保理想的最终结果。下面是一些照片在施工过程。

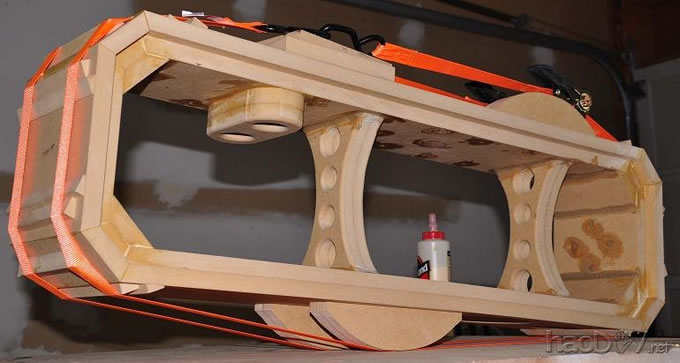

照片4：音箱大会音箱箱体组装和使用Kilz油基底漆底漆刷油漆前。

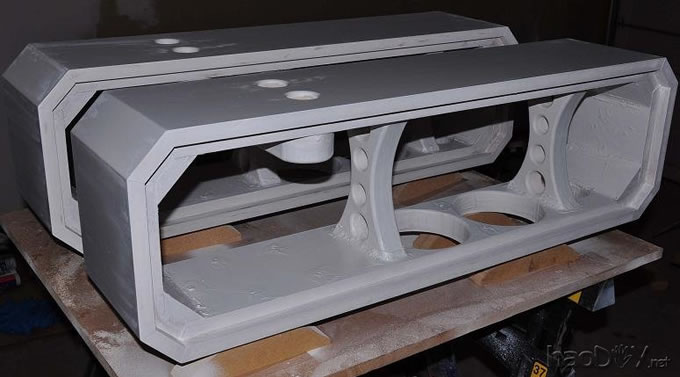

照片5：适用于入门音箱底漆干燥后，中纤板被涂防锈发烟硫酸纹理喷漆罐

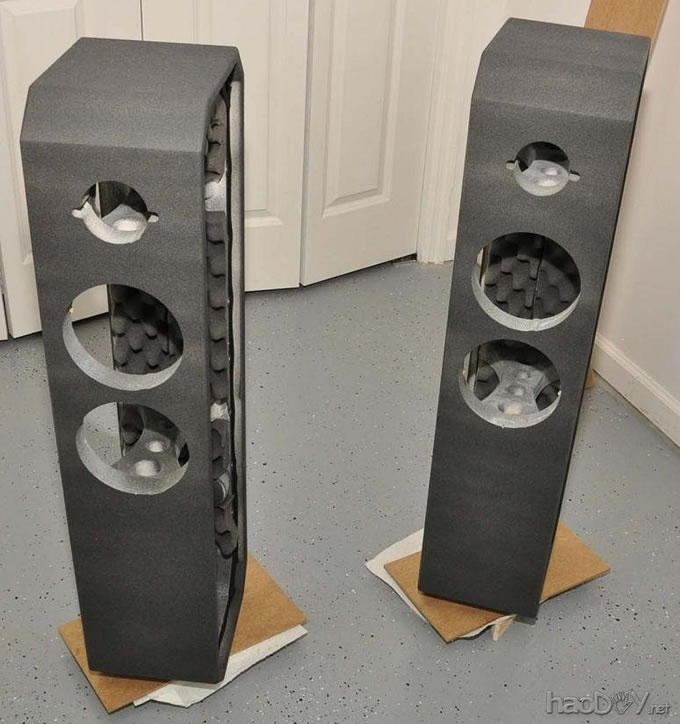

照片6：彩绘离子音箱
材料清单和成本 - 离子2的TMM座扬声器
在下面的表格中提供的用于本项目和相应的成本（美元）的零件和材料的清单。表1示出了从元器件快递
表1：喇叭配件零件快速包括Audax是HM170C0 6.5“驱动器的剩余的扬声器部件从Madisound排序，并示于下表2。
表2：喇叭配件Madisound从家得宝购买音箱的材料，列于表3。您将能够找到的材料在大多数家装店的音箱。
表3：从家得宝（Home Depot）的箱体材料
喇叭配件：800.59美元（快速和Madisound部分）

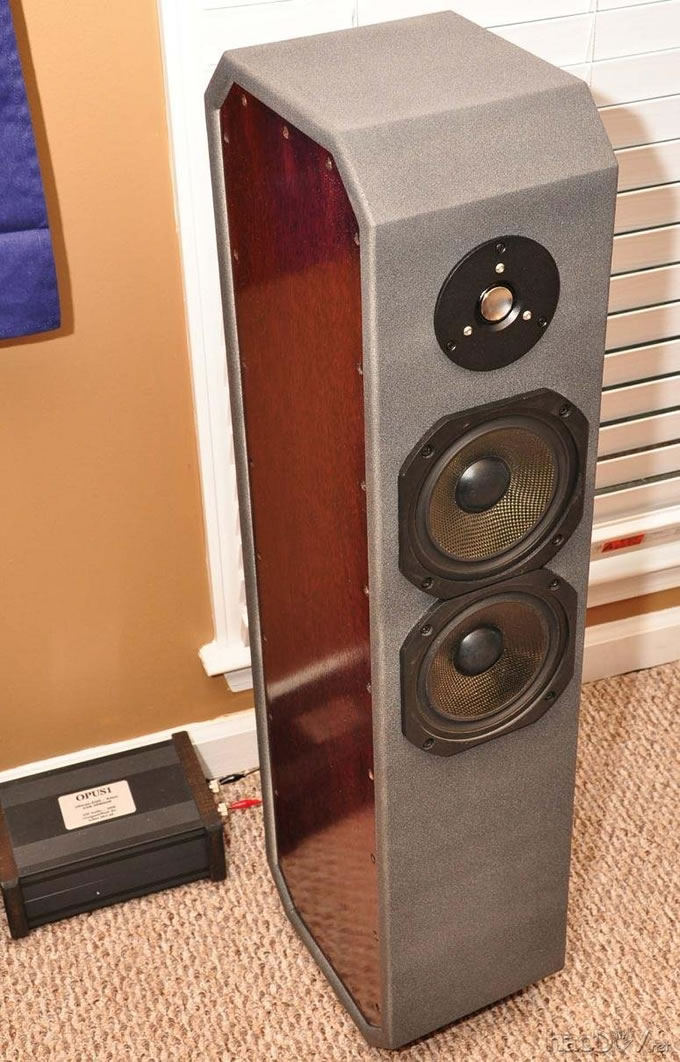

图片7：完成离子塔式落地音箱
总结 - 离子2路TMM大楼扬声器我真的很喜欢这些离子的音箱！他们已经达到并超过了我的期望。扬声器播放非常热情和明确的。一路下来，他们有一个非常全面和公开的中端。高音非常清晰，口齿伶俐，直接。他们有一个伟大的存在，在我的办公室，好奇，想看看他们是怎么做的客厅。我没有找到模拟（图2），任何真正关心的是中端的尖峰，可以肯定的是不讨厌或痛苦，听取和不显示在所测量的响应。在交叉显示已填充的1.6分贝高音喇叭和低音扬声器L-PAD有一个2.64分贝的。此设置响起最适合我的房间。测量房间响应的离子扬声器如下图所示（点击响应图看大图）。大的峰值和骤降，出现低于500Hz的“共振室模式”所造成的驻波。

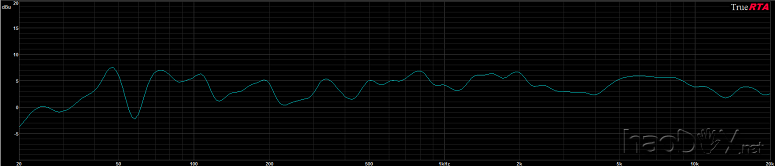

图4：测量RTA响应离子塔式落地音箱扬声器欲了解更多信息，对自己和其他发言者的照片，我已经建立了，看看我的网站在AM音频。此外，一定要看看我的其他扬声器的项目，1.618惠威3路塔扬声器和匹配1.618中央声道扬声器和惠威HiVi的SP10 DIY低音炮构建。 (责任编辑：admin) |
