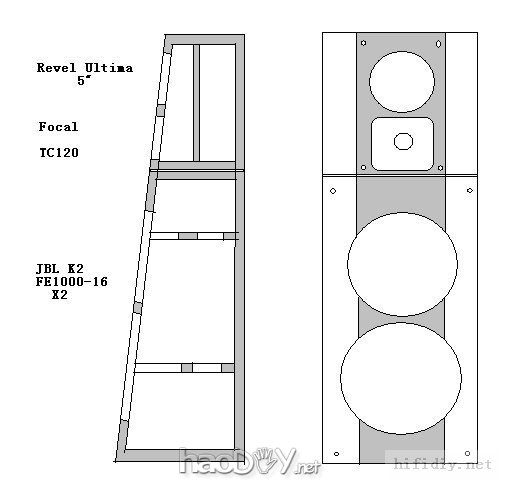

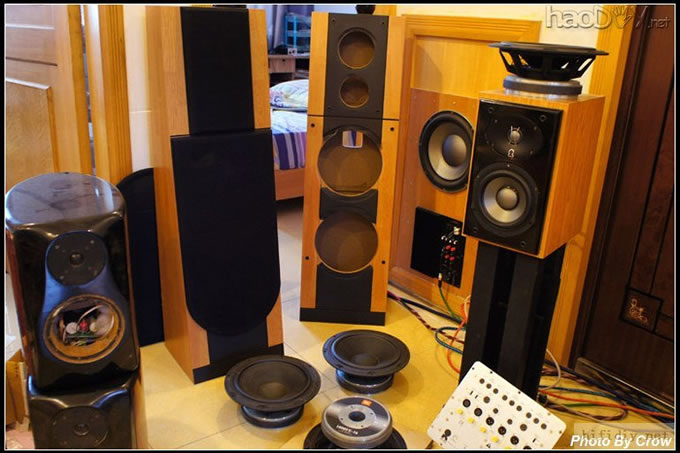

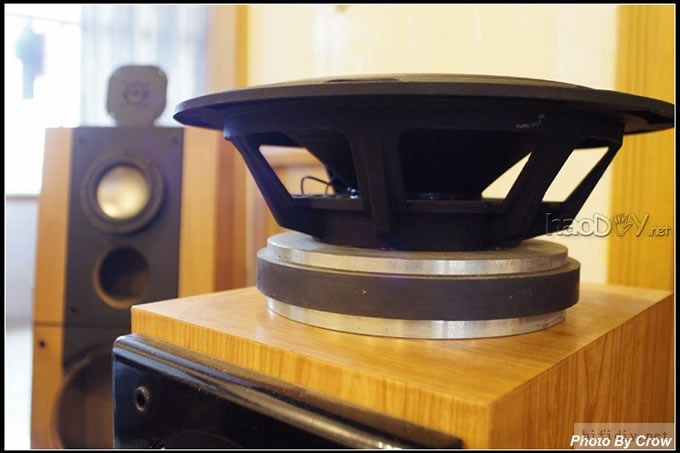

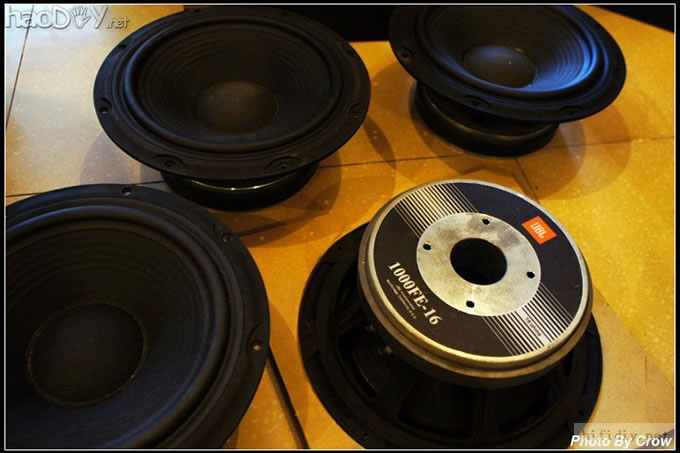

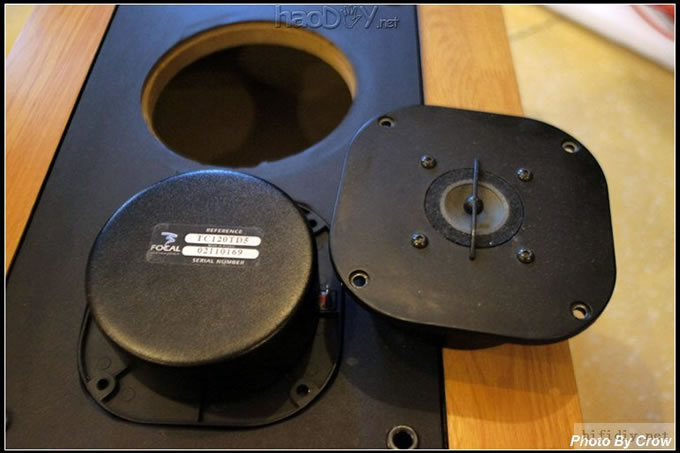

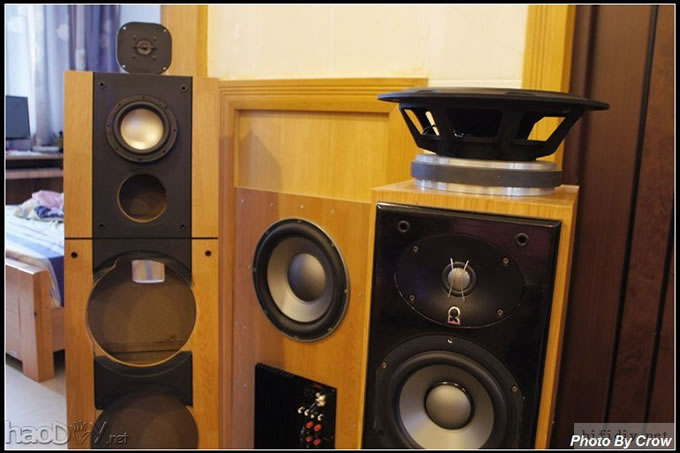

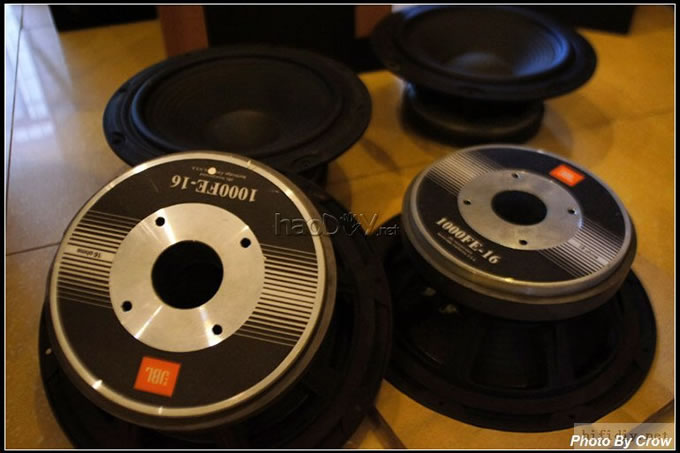

很久没做箱了，没有米是一个因素，没有心情也是主要原因。这一年来过得真不容易。生日到了，给自己一个礼物吧. 设计思路： 房子很小，摆不下大箱又想玩大口径的声场，想办法减小箱子体积。对功放控制力有信心，决定做密闭箱，可以把箱体做得较好。 要做到小容积又要高度和宽度比例大气，只能做扁箱了。外观上面，做成仰角斜面，象瑞宝一样。一是避免底部面积小站不稳，二是小房子有利声音结象与人耳同高度。 高音劲浪FOCAL TC120 铍膜高音， REVEL 5.5寸钛盘钕磁中音， JBL K2级16欧低音FE1000-16，并联8欧。

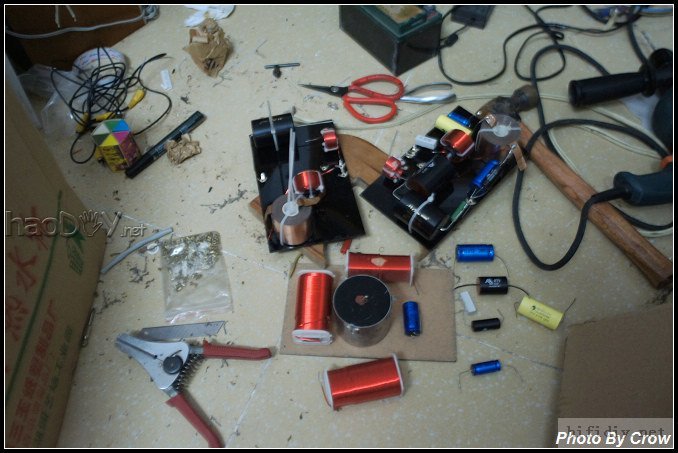

 来点分频器的制作图 分频器： 量身定做，具体迟点再分享。初步定分频点 2200, 250Hz ，最终按实战修改。 单元下了重料，分频器可省不得，但没定型又不敢下这么大的本，手工也先将就了。临时摆地摊开工。

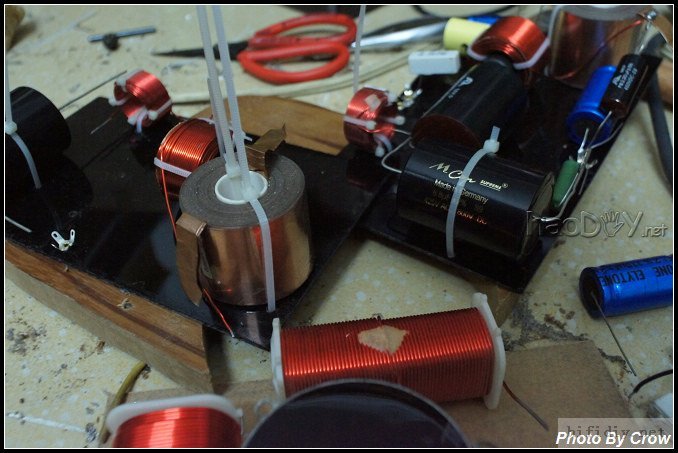

德国蒙多福MCAP的 铜箔电容，还有铜箔电感，法国SCR都上了
分音器体积极大，要分2部份制作，中高音的在一块板，低音一块板。 低音分频点很低，要用到6.2mH的电感，不得不采用铁芯的电感了，不然体积大得可怕还不行，内阻也太高。 (责任编辑：admin) |
