我們可以發現以往所公開發表，關於BBC LS 3/5A喇叭的文章，在感性面的著墨，大過理性面甚多，如果真的要探究其中的因素，那大概就是因為它的聲音表現，有一股特殊的迷人魅力吧！要解釋這股特殊而又迷人的魅力，到底從何來其實不難，只有一個「謎」字？！沒錯，它就像吹笛手手裡的魔笛，以一種特有的、近乎催眠的咒語，迷幻了許多人，讓聽者為之沉迷、為之扼腕，沉迷的是它濃郁典雅的音色，扼腕的是它不夠全面的表現。這個「謎」如何解？！對不起，到目前為止還沒有任何具有共識的答案。
按牌理出牌的LS 3/5A

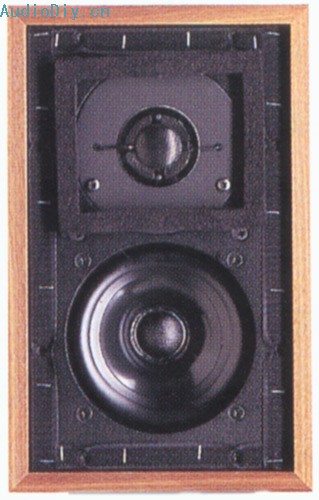

您知道喇叭的開發流程嗎？就商業化的角度來探討，絕大多數喇叭的設計，都是由「市場售價」開啟第一個步驟，因為這個要素將會牽涉到箱體、單體、分音器等必要的組成部份，因此這個步驟可說是喇叭設計最重要的一環。決定好售價之後，也就等於宣告了這款新商品的市場定位，接下來就是單體的選定、音箱的設計以及分音器的構成。經過這些重重步驟之後，如果沒有任何意外，當然就會有產品上市。 LS 3/5A是經過如此過程產生的嗎？不好意思，可能不是！熟知這對喇叭歷史的讀者一定都曉得，這對喇叭最初的功能設計，是用在廣播車上作為收音監聽之用，因此為了遷就狹窄的車廂空間，有許多的細部設計，便以此為前提作出許多變化，例如︰高音單體四周用來防止過度擴散的吸音毛氈、迷你的體積、更強調的中頻等，並且將它作成單聲道使用！也就是說，一次只用一支喇叭作為監聽播放。 就因為最初不是要用來作為商業用途（公開銷售），因此它的設計步驟，也就可能脫離設計常規的程序，當然也有些商品的設計步驟，並不像我所交代的那樣，不過那僅只是少數。我們僅針對下列幾個點，來探究這對喇叭為何迷人！以及Rogers、Harbeth與Spendor三家公司，用來與LS 3/5A媲美的三款同類型喇叭之間的不同點。
分音器
喇叭的主要組成部份除了單體、箱體以外，還有一項常被忽略的重要組成單元－「分音器」。它之所以容易被忽略的原因，是因為它通常被放置在箱體的內部，除非您卸下喇叭單體，不然一定無緣窺見。不過，當您看見分音器之時，一定會覺得很奇怪，為什麼它的長相與組成元件，會與器材的電路板一樣，都是印刷電路板、電容、電感、電阻等零件？這些零件在分音器上，又扮演什麼角色呢？ 分音器上各種零件各自職司不同的功能，像電容只允許高頻訊號通過，因此稱為高通濾波器；電感只允許低頻訊號通過，因此又稱為低通濾波器；電阻則是作為阻止或降低電流通過的量，因此在分音器上主要的功能，是作為降低量感之用，通常會被使用在高音單體的正極。如果電阻是與單體作並聯的話，就不是作為降低量感之用了！而是用來作為阻抗匹配，因為在單體正極之前串聯電阻降低量感的同時，單體將會因為與電阻串聯致使阻抗增加而降低效率，這時候便必須在單體上並聯一顆電阻，使這部分的阻抗回復到原先的阻抗值，這便是阻抗匹配的作用。

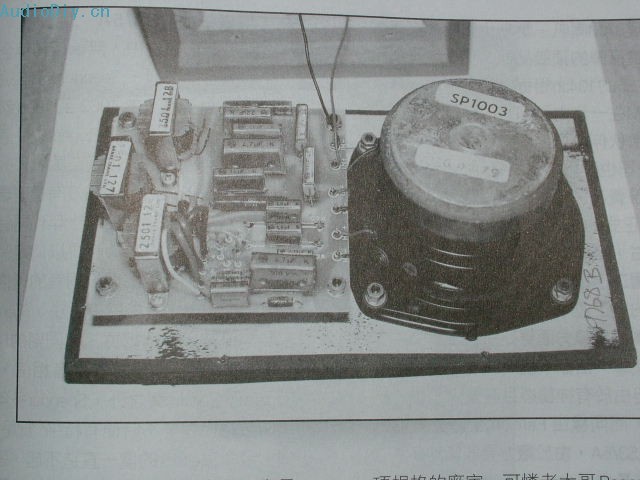

經由以上的簡略解說後，我們便可以清楚的知道，分音器要使用這些零件的原因，以及這些元件各自所職司的功能。接下來則是再為各位簡單的介紹分音器線路，我們就以低通濾波器為例：一階分音就是只在單體的正極串聯一只電感；二階分音則是在一階分音的線路上，再加上一顆電容，不過並不是串聯喔！而是與單體呈現並聯狀態；三階分音當然也是建構在二階分音線路之上，用文字解說太麻煩，就請您直接看圖吧！四階分音就像是二組二階分音器加在一起，當然也請您看圖就明瞭了。那高通濾波器的線路呢？簡單，您只要把剛才低通濾波器的元件互換就成了！也就是說，電感的位置換成電容，電容換成電感就成了。 簡略介紹過分音器後，我們回頭來看看BBC LS 3/5A的分音器設計吧！由BBC公司所制定的分音器線路配置，可以看出LS 3/5A是一個標準的二階分音，同時它運用了許多看似簡單，實際上卻很繁瑣的線路來進行分頻的動作︰像高頻線路裡的電感，便是作為電路分流以及自耦變壓器之用；高音頻段的頻率響應則是以電阻與電容做調整；低音單體的頻率特性與響應曲線突起，則是運用另一組RL線路作為等化之用。 既然各家廠商都得使用同樣的分音器線路，那聲音的差異從何而來呢？撇開其他因素不談，就分音器的部分來說好了，原因就出在「零件」上頭。Spendor都是使用自行製作的零件，並且經過BBC公司的授權，可以不使用E＆I繞線電感，而是使用鐵粉電感；Rogers公司則是使用鐵粉磁心電感。 三家用來取代LS 3/5A的喇叭，在分音器的設計就都是以獨家的技術作為基礎，雖然零件的配置與LS 3/5A有許多的相似之處，但是就器材設計的角度來看已有極大的分野。像零件的使用便有許多的不同，Roger不用說一定是使用該公司長期以來堅持的純鐵/鐵粉心電感；；Harbeth也是鐵粉心電感Spendor則是以空心電感為主。當然改變的不僅是電感而已，其他像是金屬皮膜電阻、PP電容等也紛紛出籠。 分頻點的設定影響聲音表現甚鉅，因此必須配合單體的特性為之。 分頻點 分頻點的作用簡單來說，就是區隔二只喇叭單體的工作範圍，它的動作就像是用建築人 員用網篩來篩選細砂與石頭一樣。比網篩孔目小的細砂，會經由網篩掉落到地板上，比孔目大的石頭則會滯留在網篩上，這時候我們可以將細砂比喻為高頻訊號、石頭則為低頻訊號，網篩呢？沒錯，可以視為分頻點，孔目大小可以決定細砂的顆粒大小，當然也就是分頻點的高低囉！至於一對喇叭的分頻點會有幾個，就必須視設計狀況而定了。二音路喇叭因為只有二只單體，因此只要在高、低音單體之間，設定一個分頻點就行了；三音路喇叭共使用了高、中、低音單體，因此便必須有二個分頻點，將音頻訊號區隔為高、中、低三個頻段，再各別供給單體發聲之用；四音路喇叭？！不常見！根據上述的方式區分，當然得有三個分頻點囉。 看到這兒您一定會問︰分頻點的設定的依據何在？如何設定呢？第一個問題不難回答，只要您曾經購買過進口單體，或者是曾經瀏覽過單體廠的網站，您就會看見一些關於單體的測試資料，設計師便是依據這些單體原廠的特性數據，去制定高、低音單體的滾降斜率。至於分頻點的設定，則是依據精密的公式演算，推估出一個數值，再根據這個數值去製作電感以及選定電容，詳細的解說，請參照「分音器」部份。 瞭解了分頻點的意義以後，我們就可以更進一步探討LS 3/5A的設計了；一般常見二音路書架型喇叭，由於僅用高、低音域二只單體，因此分頻點的設定便必須格外注意，不然，問題可大了！因為人耳最敏感的聲音頻率，約為2KHz－3KHz左右，如果將分頻點設在這個範圍之內，人耳將很容易分辨，而且會覺得所發出的聲音，像是分成二只個別的喇叭在發聲一樣。分頻點如果設得太低，會影響到中頻的表現，因為高音單體必須負責發出中頻的聲音，您想這會好聽嗎？分頻點如果設得太高，低音單體又必須發出較高音域的聲音，這與它的原始設計，極有可能會超出LS 3/5A的分頻點，就很巧妙地設在3KHz，它的著眼點便是為了二只單體的發音整體性。 取代LS 3/5A的三款喇叭，因為各家廠商所使用的單體、
音箱容積、音箱材質、吸音材料等的不同，而有了不同的設定點，不過著眼點與設定的考量，都還是必須遵照上述的方式進行。 密閉式設計的小喇叭，為了獲得更好的低頻量感，因此便以密閉的箱室，控制高Q值單體的活塞運動振幅。如果有漏氣的現象，必須加以克服，不然聲音的表現可是會大為走樣。 阻尼係數 這個名詞講的是單體所具備的特性，而所謂的阻尼係數，也就是常聽到的「Q值」。這部分可以分為機械性Q值與電氣性Q值二種。機械性Q值指的就是彈波、懸吊、音盆等沒有磁場與電氣的部分。電氣性Q值指的是音圈與磁鐵部分。單體的Q值高，低頻量感就會多，至於Q值的數值應該要定在多少，需視喇叭設計師本身的喜好或者是商品需求。一般喇叭的Q值約在0.7－1.0之間，LS 3/5A則是定在1.2，此舉當然是想讓低音單體口徑不大的3/5A，發出更好的低頻量感。 另外，有一點不得不提，高Q值單體因為前後活塞運動的振幅較大，為了避免前一個訊號的活塞運動還沒停止，下一個訊號又傳輸進單體造成失真現象（重疊失真），因此多運用密閉式箱體來控制活塞運動的量能。這時候您一定會問︰密閉式箱體如何控制單體的活塞運動呢？ 回答這個問題，應該先由反射式箱體設計談起。由於低Q值單體做活塞運動時前後的振幅較小，因此速度快而且次數少，比較不發生訊號的重疊失真，這時候設計師便可因應這樣的特性，將之運用在反射式箱體設計上，並將單體做往復運動時所產生的背波加以運用，藉以增加低頻量感，因為低頻必須藉由錐盆推動空氣來產生，當然往復運動除了會往前推動空氣以外，往後的運動當然也會有另一股背波產生，這背波理所當然的也是低頻波的一種，這些背波經由箱體的開孔，往外逸去後當然就可以增強低頻的量感了！這時候設計師還可以根據個人對低頻的喜好，藉由增減反射孔口徑的大小與管道的長短，來控制這些背波的強度。 既然反射式喇叭是運用低Q值單體的特性來設計，那回過頭來談像BBC LS 3/5A這樣的密閉式設計，我們就得注意單體的Q值特性了！由於高Q值單體的活塞往復運動的振幅，比低Q值單體大，因此必需藉由密閉的箱體來控制單體的運動，以避免先前提過的重疊失真。 (深黑色的部份，即為抑制共震的瀝青膠。)
箱體材質 現代常見的喇叭箱材質，當然是壓縮密集板也就是所謂的MDF，前一陣子Discovery頻道曾經播過高壓密集板的製作方法，它是將細微的木質碎屑，經過高磅數壓力的擠壓後形成。這些MDF板將會因為使用材質的顆粒大小、組成材質、密度，而產生不同的諧振頻率，當然這些MDF板作為喇叭箱之後，對發聲也會產生若干的影響囉！ 當年BBC公司所規定的LS 3/5A箱體材質，是採用一種叫做Plywood的材料，您一定好奇Plywood到底是什麼材質？聰明的您曉得了嗎？嘿嘿Plywood就是所謂的合板。當年BBC公司之所以會使用合板，純粹是因為當時的材料科學，不若現代進步，因此便以最容易取得的材料作為箱體材質，您可別誤以為是BBC公司「偷工減料」或者是有什麼密技存在。合板好，還是MDF好？就現代科學的眼光來看，當然是MDF好，不過只要LS 3/5A聲音好聽就好了，您還會在意箱體材質嗎？！內面的餡談完了，接下來跟各位說說外皮吧！您一定聽說過，玫瑰木皮比核桃木皮聲音還好聽吧！為什麼？道理一定眾說紛紜，沒關係在此提供一些資料，讓各位參考，或許能解出這個謎吧！ (责任编辑：admin) |
