惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

时间:2012-12-15 15:35来源:bbs.hifidiy.net 作者:老罗Hi-Fi 点击:
D5的裸图 5寸混合式静电音箱,实木版,背负号角迷宫,制作中 低音通道长1.35米,使用惠威D5,低频下限50Hz。 箱体尺寸:高52cm,宽24cm,厚30cm; 静电高音单元技术参数: 种类:3.5*7寸静电高音扬声器 薄膜:美国杜邦薄膜(厚度0.0005mm) 承受功率:100W 灵

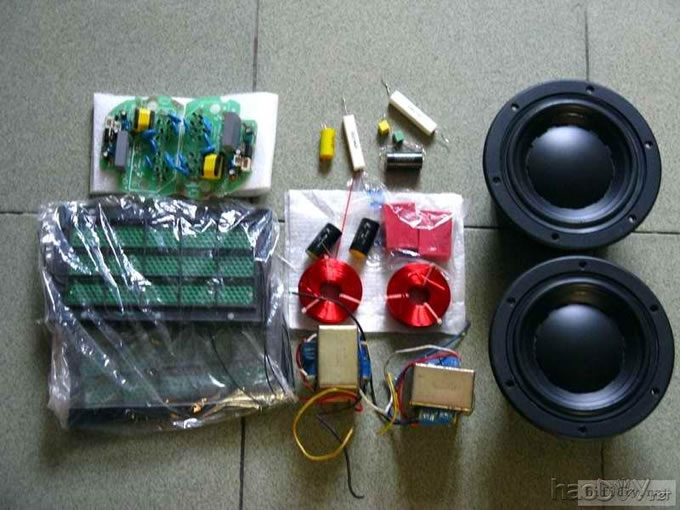

D5的裸图——

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

5寸混合式静电音箱,实木版,背负号角迷宫,制作中……
低音通道长1.35米,使用惠威D5,低频下限50Hz。
箱体尺寸:高52cm,宽24cm,厚30cm;

静电高音单元技术参数:

种类:3.5*7寸静电高音扬声器

薄膜:美国杜邦薄膜(厚度0.0005mm)

承受功率:100W

灵敏度:83dB/2.83V

阻抗:8 Ohms

阻抗变动:4-20 Ohms

频率: 900Hz-24KHz

失真率:(100dB at 1m):1000Hz 0.15%

电源:  直流电:12V/0.25A

耗电量:<2W

尺寸:开孔159*83mm,沉口183*107mm,沉口深度5mm

低音单元:惠威D5.8

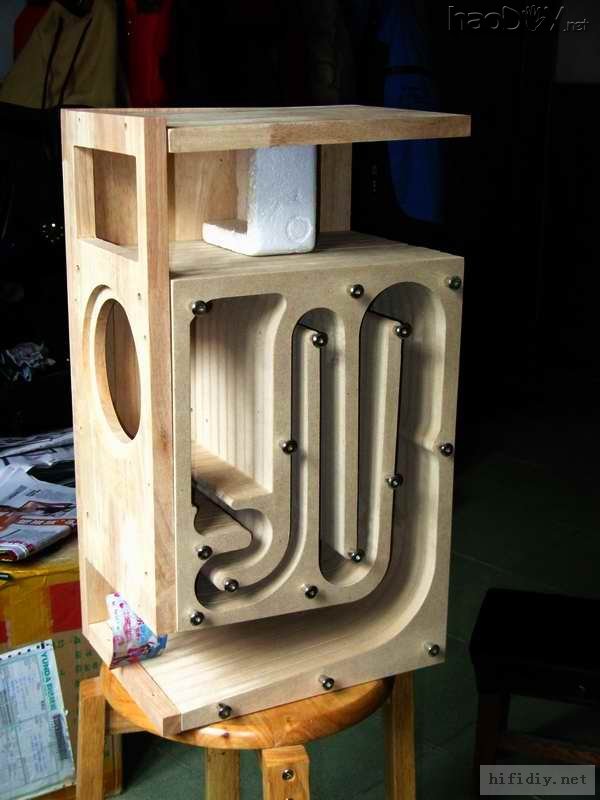

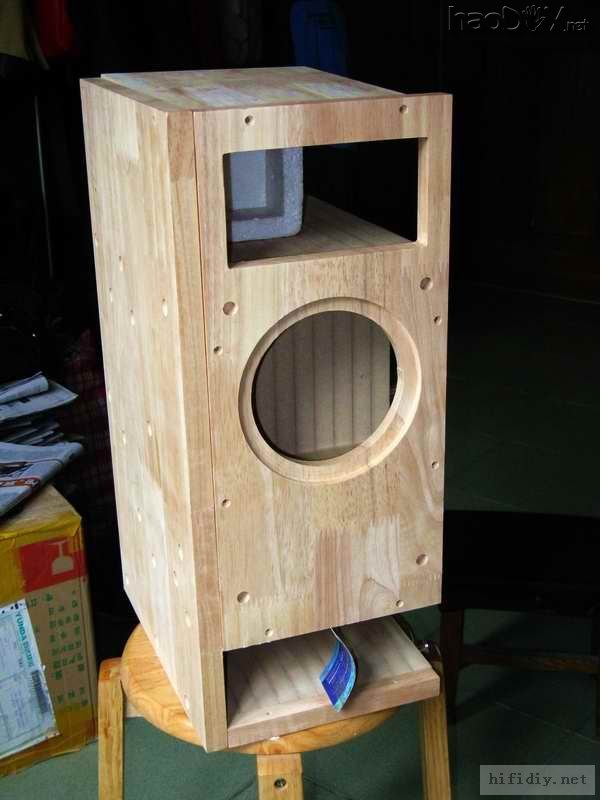

第一步:箱体拼合——全部由CNC雕刻的板子,去掉加强筋,一片一片拼合,有了下面的雏形…………

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

明天继续………………

目前除了丹拿、魔雷,国内产品唯有惠威D5在瞬态速度、灵敏度能胜任与静电高音的搭配了。

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

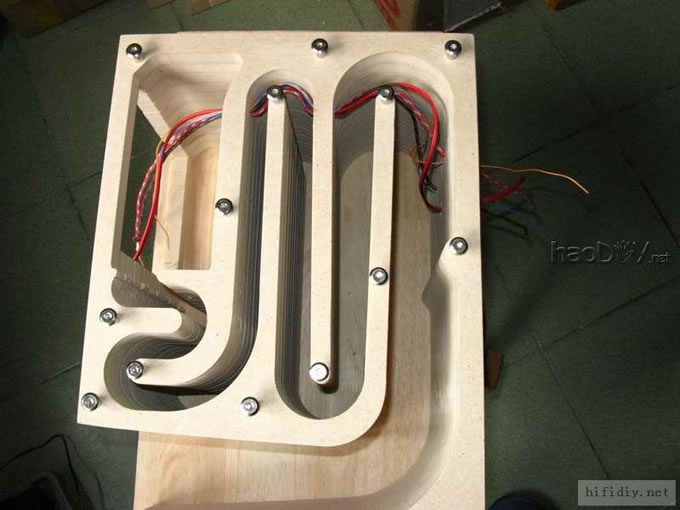

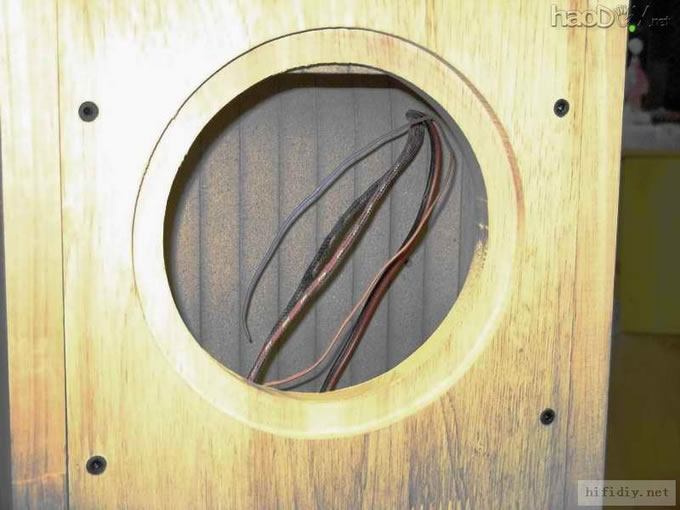

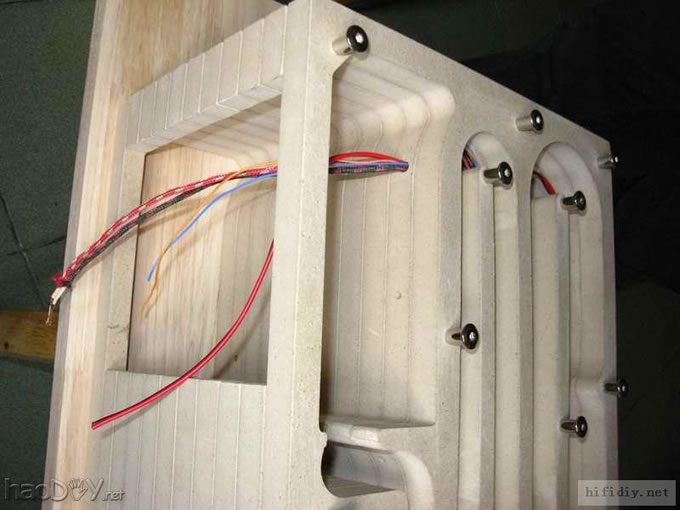

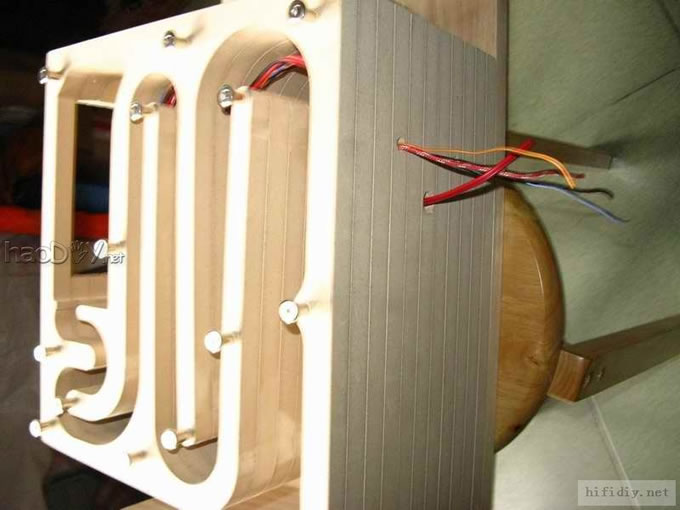

今天打孔穿线完成了。一组西电喇叭线走低音、一组特氟龙镀银线走高音、一组0.5mm电源线给静电喇叭供12V直流电。

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程


今天把面板的抓钉安装好了,装上面板试试看。

惠威D5.8喇叭5寸混血式静电背负号角迷宫音箱实木版制作全过程 (责任编辑:admin)
