大型三分频落地箱的制作难度真不一是一般的高，但是大箱的全频音色魅力又让小书架显得发育不全。于是知难而上，挑战新欢：
喇叭单元：SEAS全系列涂胶盆

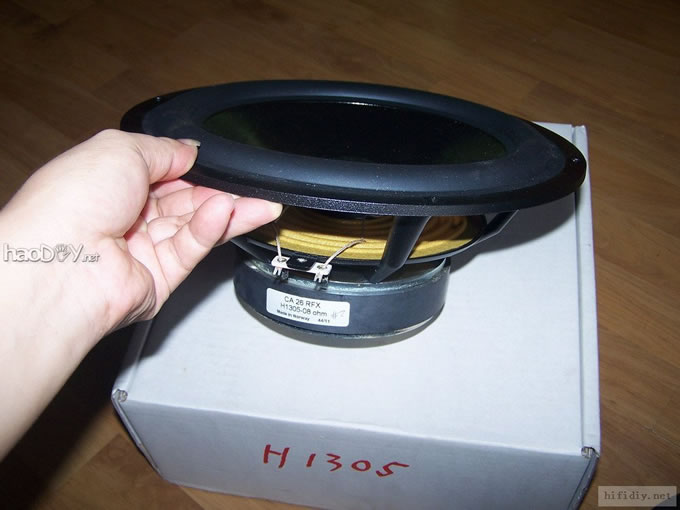

低音：10寸H1305
最近完成的一对大型三分频落地音箱，有图有真相

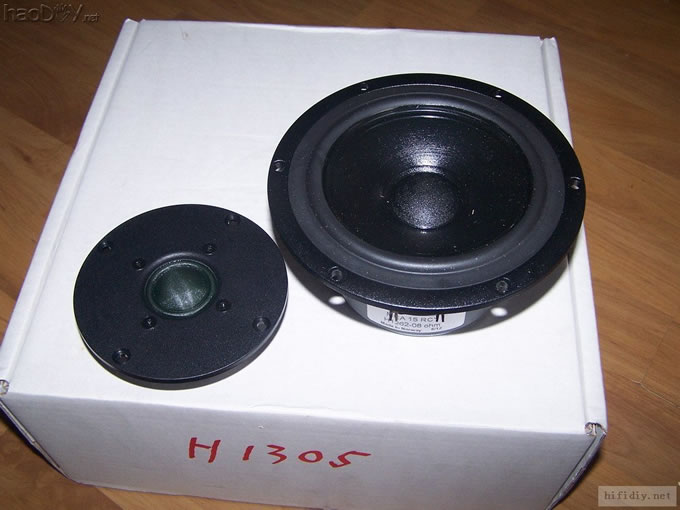

中音：H1262
高音：H0831
之所以选择H0831这款不贵价的高音，主要是看中它的平衡感，高音不翘，再说三分频对高音要求没有那么高
最近完成的一对大型三分频落地音箱，有图有真相

箱体设计：

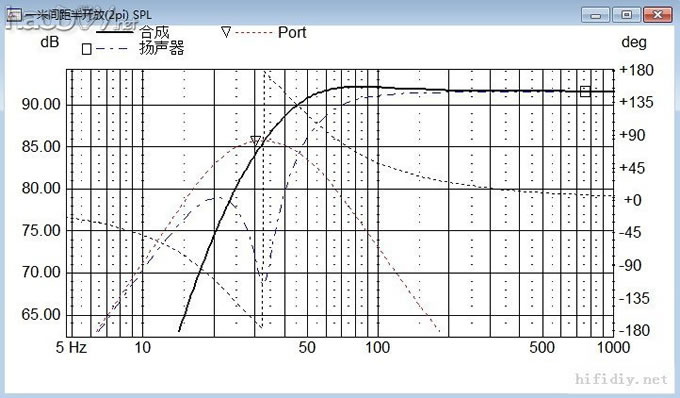

综合考虑厂方公布的参数和实测T/S参数，决定将箱体定为62升，低频响应情况如下：
F3 38DB，调谐频率32HZ
最近完成的一对大型三分频落地音箱，有图有真相

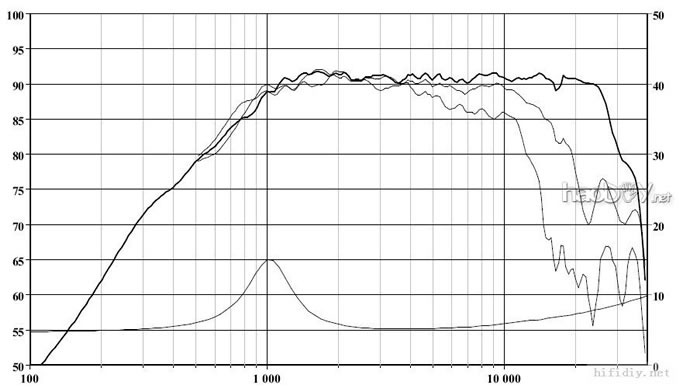

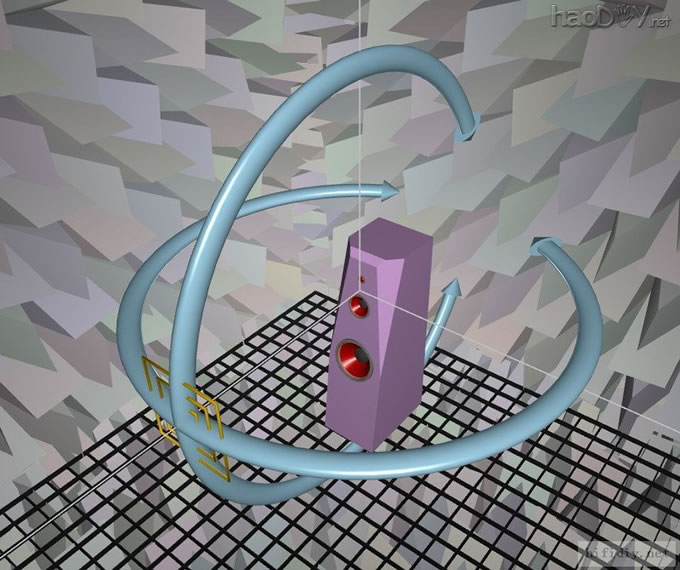

3D建模和LEAP声学造形基于上次成功方案，只是在内部做了一些调整。外观有点象盟主，但是盟主的箱子前后左右板都是平行的，对驻波分布其实不利，所以改用斜形箱体

最近完成的一对大型三分频落地音箱，有图有真相

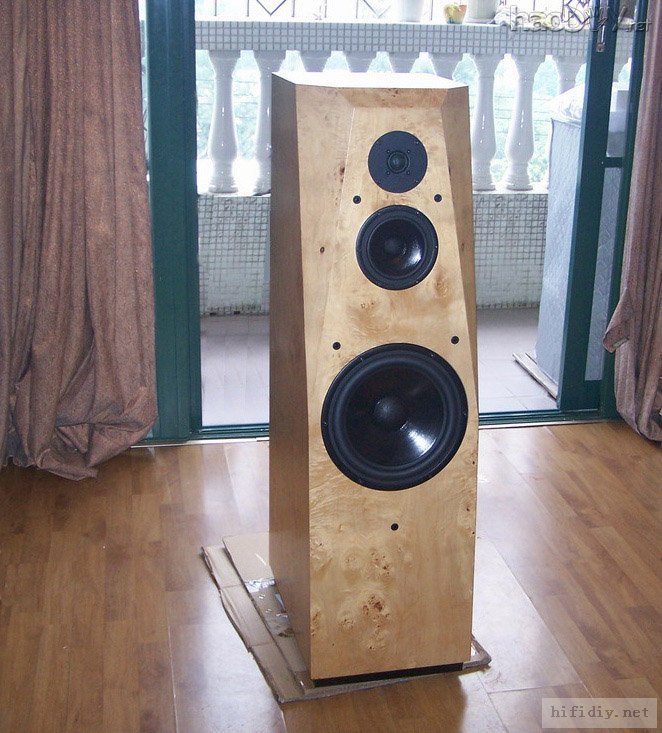

经过漫长的加工，箱体终于出来，霸气天成啊！
最近完成的一对大型三分频落地音箱，有图有真相

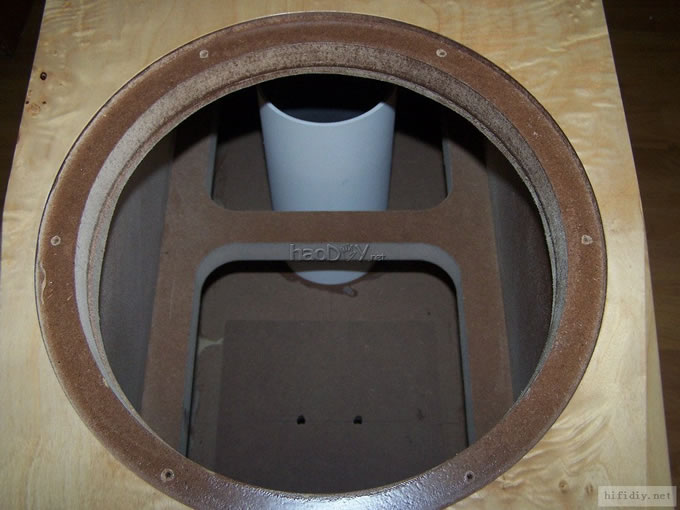

日字形加强筋

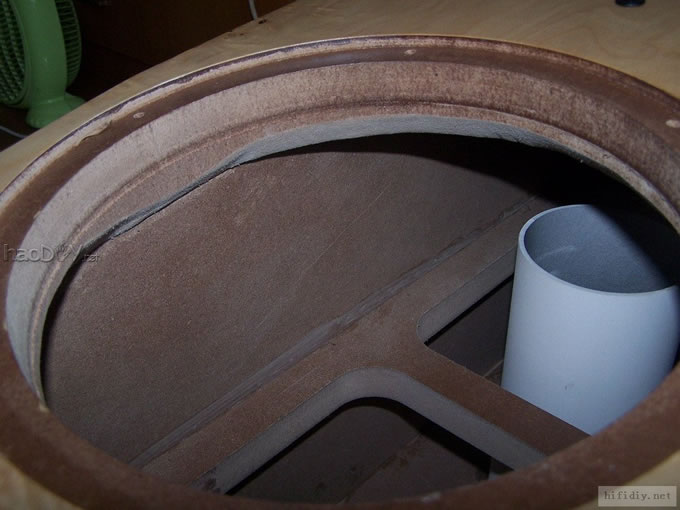

喇叭口内部倒斜口减小反射
最近完成的一对大型三分频落地音箱，有图有真相

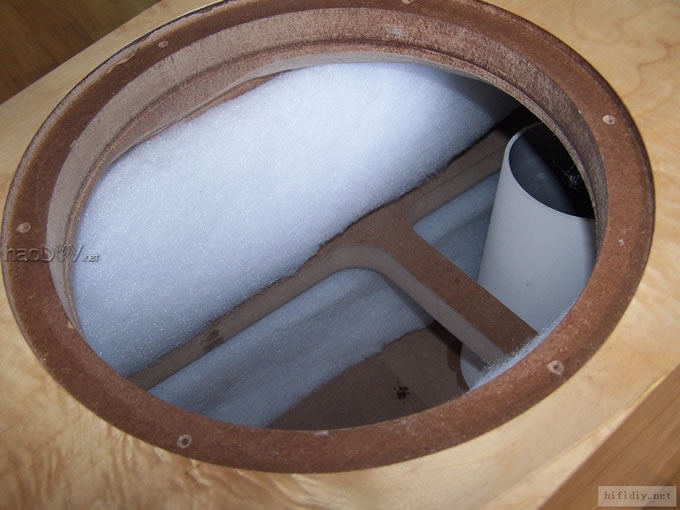

敷设吸音材料，由于中低频吸音要求有一定的厚度，特地订购了50MM厚的
低音腔采用半消音
最近完成的一对大型三分频落地音箱，有图有真相

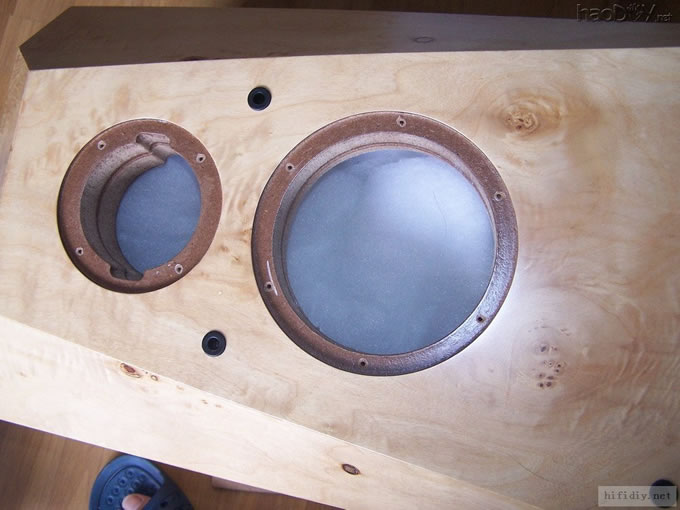

中高音腔采用全消音

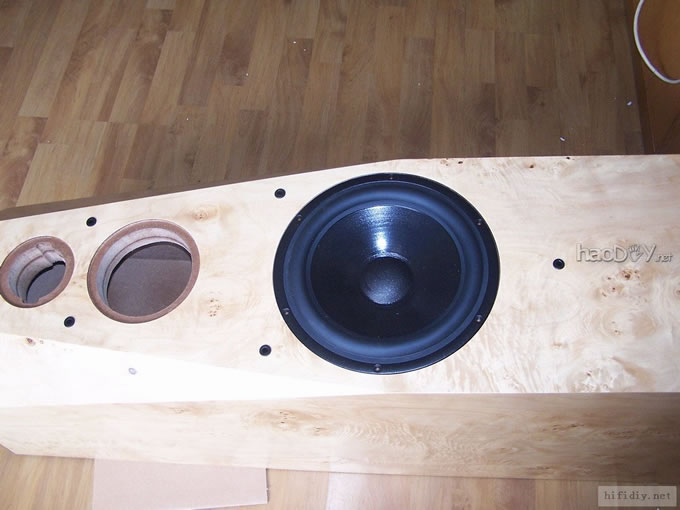

装齐喇叭的样子

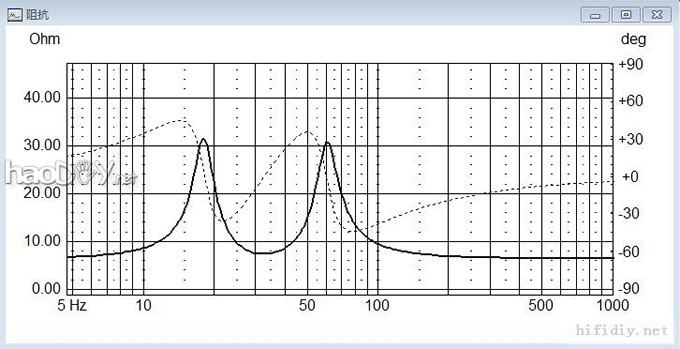

测量阻抗曲线，看看是否符合设计要求，结果调谐频率准确无误，窃喜！ (责任编辑：admin)
