再來我們針對高音的分頻網路與中低音的分頻網路做一個別的安裝說明:

享受天籟DS 2006小喇叭裝機說明

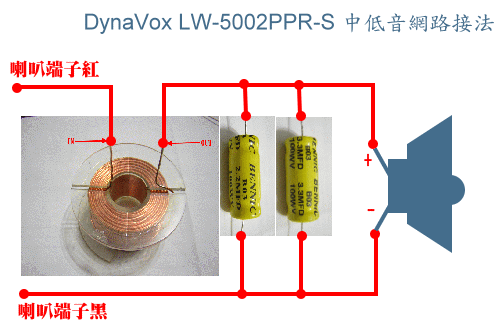

上圖:針對中低音的分音網路接線法

享受天籟DS 2006小喇叭裝機說明

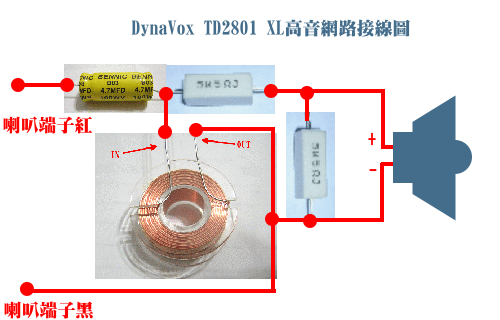

上圖:針對高音分音網路的接線法

享受天籟DS 2006小喇叭裝機說明

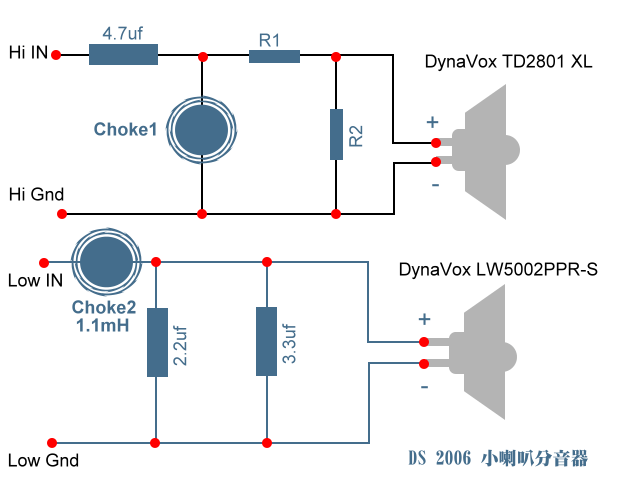

上圖:分音器接線方式,對照上圖的實體接線可以了解搭棚分音器並不是困難.但若是對
PCB的裝機方式有興趣,DS也規劃了一批PCB分音線路版,預計會在5月底供應

享受天籟DS 2006小喇叭裝機說明

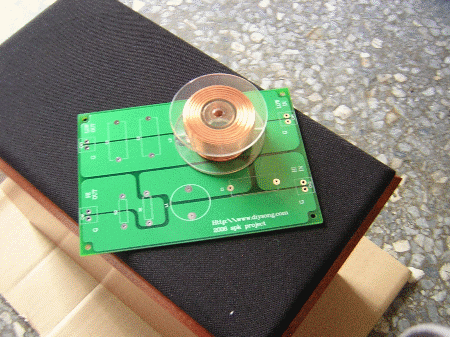

上圖:DS對2006小喇叭所規劃的分音器PCB,標準2階分音,不論是應用在2006小喇
叭上,或是更改原件數據後可以輕易代用在一般2音路喇叭上.

享受天籟DS 2006小喇叭裝機說明

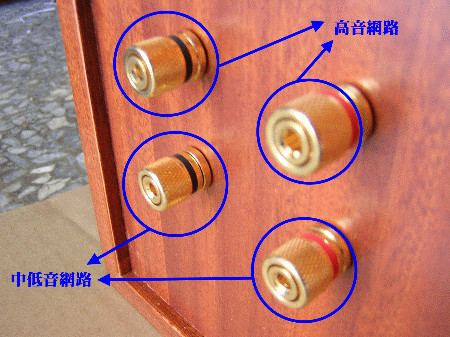

上圖:喇叭後面背版端子排列示意圖,紅色統一在右邊,黑色統一在左邊.

享受天籟DS 2006小喇叭裝機說明

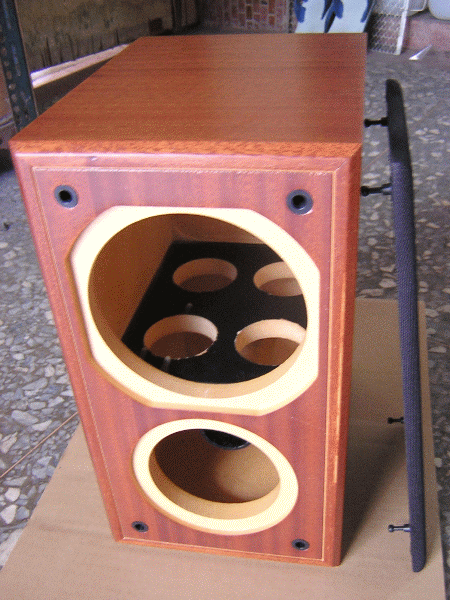

上圖:音箱內部結構,穩固扎實的音箱是好聲的基本條件.

喇叭箱內部可以適量的塗怖阻尼,建議使用3M的汽車底盤隔音漆(噴出有泡沫狀黑色
膠),而吸音棉可視個人喜好加減填充,(建議不用太多)高音單體配線可使用銀線,中低音
單體使用銅線,(小弟就是這樣配的),這樣可以達到自己要的效果

再來將所有的配線依照分音器圖焊接完成,並鎖上喇叭單體及蓋上防塵照後就可以開
聲試聽. (责任编辑：admin)
