正在DIY的山寨版音箱测量测试仪器

时间:2012-12-27 13:50来源:bbs.hifidiy.net 作者:发如雪 点击: 次

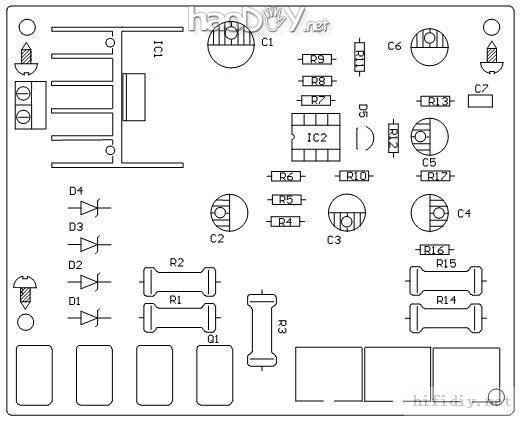

最近想对音箱进行调整，看到坛子上的电路图，稍作改动，画了个PCB，打算来玩玩， 下载次数:9 2009-4-2 15:13 楼上的说了一句话被扣了400分呀，真不好意思呀,对不住了 上个机箱面板布置图 下载次数:7 2009-4-8 21:58 PCB和面板图设计完毕，接下来备料机箱，一
最近想对音箱进行调整，看到坛子上的电路图，稍作改动，画了个PCB，打算来玩玩，



正在DIY的山寨版音箱测量测试仪器

楼上的说了一句话被扣了400分呀，真不好意思呀,对不住了

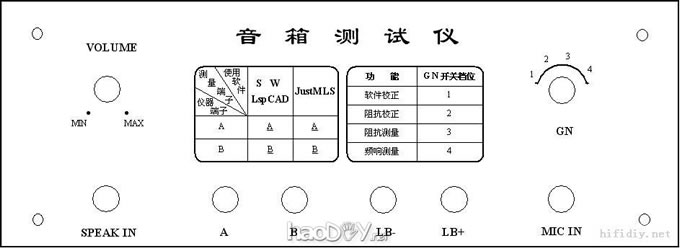

上个机箱面板布置图



正在DIY的山寨版音箱测量测试仪器

PCB和面板图设计完毕，接下来备料机箱，一开始也打算用成品塑料机箱，

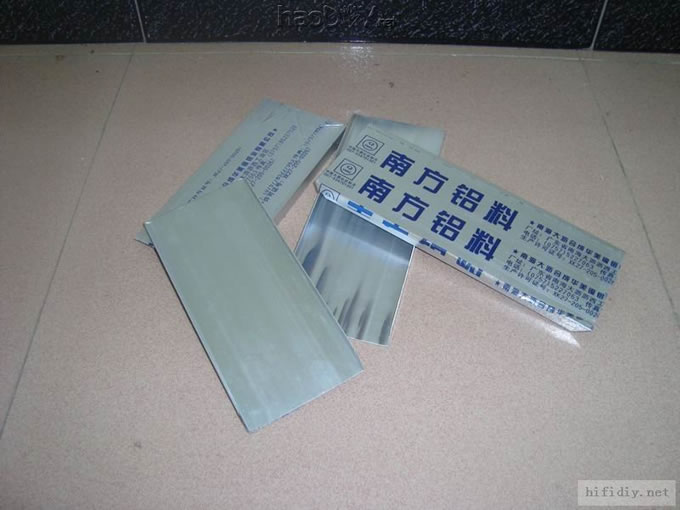

但考虑到受外界的干扰和幅射的影响，决定放弃，采用铝合金门窗25*90的扁料根据自己的要求选取不同的长和宽加工而成，并且将其纵向一分为二分开一分为二的铝合金做机箱的四个边框



正在DIY的山寨版音箱测量测试仪器

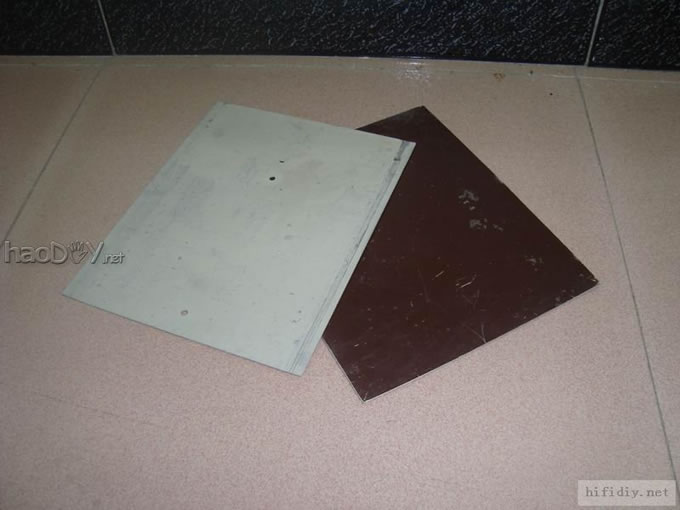

找两块费旧的铝板裁成合适大小做上下盖板



正在DIY的山寨版音箱测量测试仪器

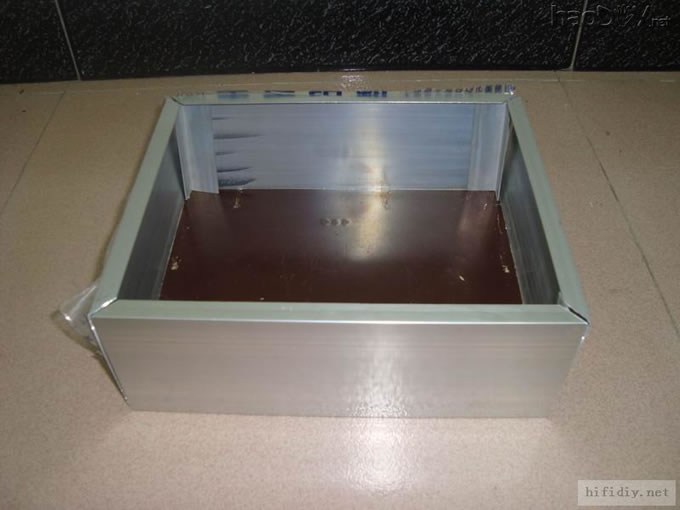

初步成型的机箱，四个角打算用角铝固定



正在DIY的山寨版音箱测量测试仪器

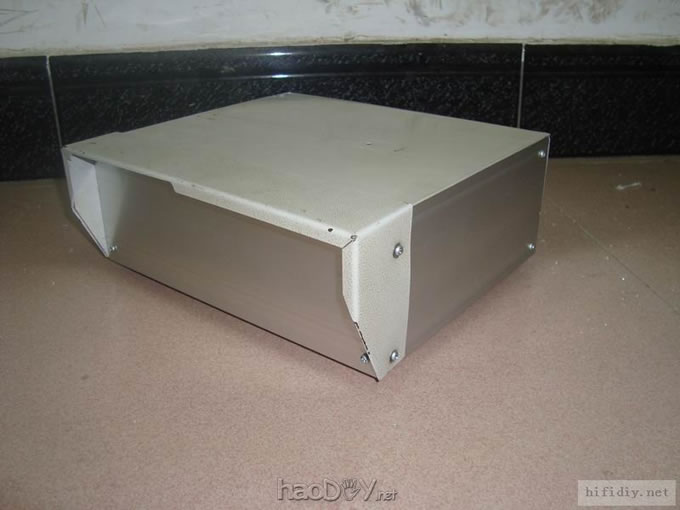

机箱组装图，还没喷漆



正在DIY的山寨版音箱测量测试仪器

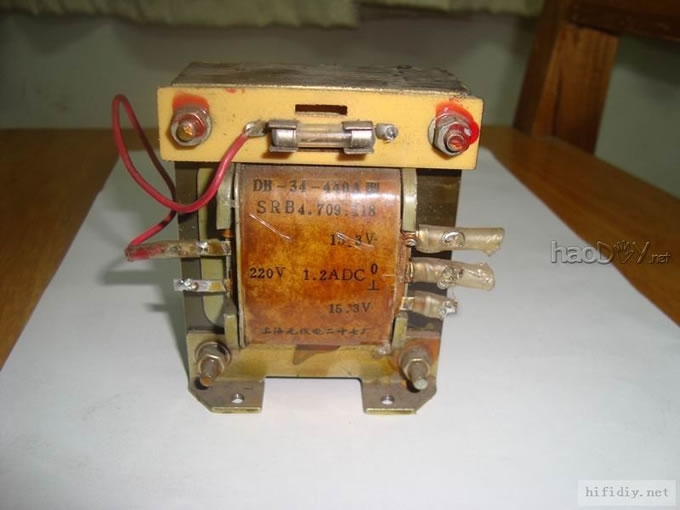

接下来备料，变压器找来的



正在DIY的山寨版音箱测量测试仪器

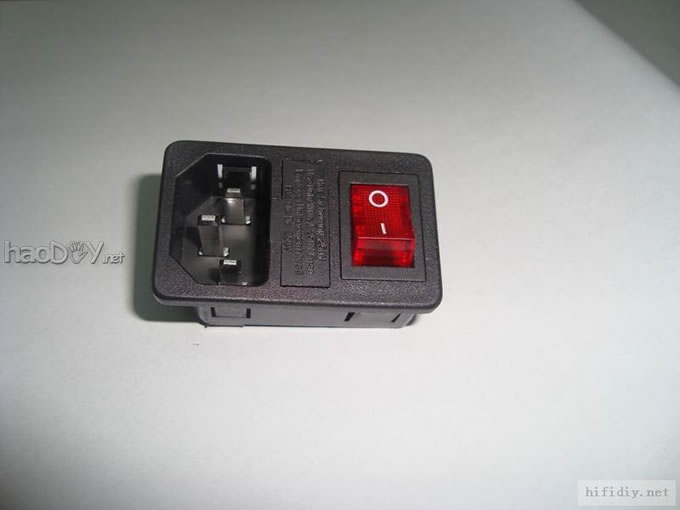

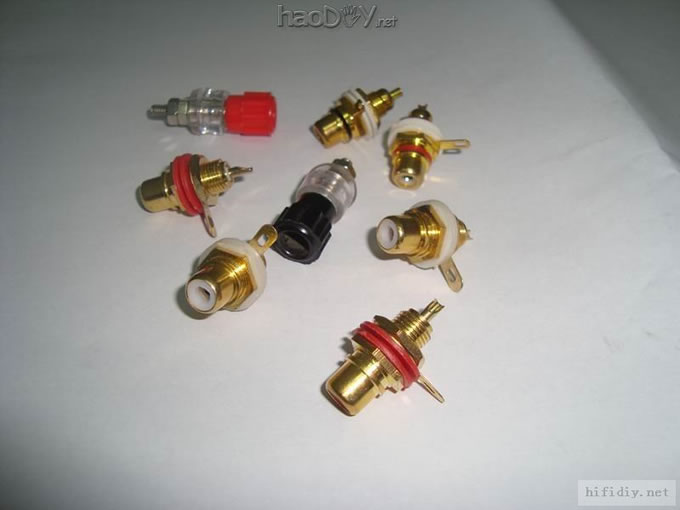

输入输出端子



正在DIY的山寨版音箱测量测试仪器

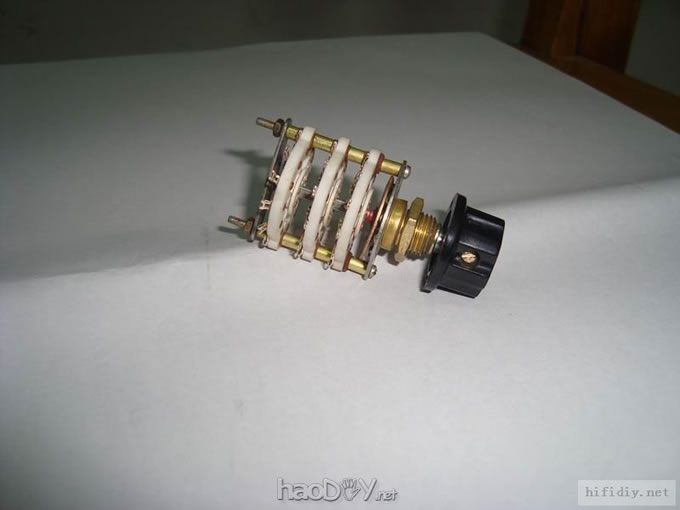

功能转换开关



正在DIY的山寨版音箱测量测试仪器



正在DIY的山寨版音箱测量测试仪器



正在DIY的山寨版音箱测量测试仪器

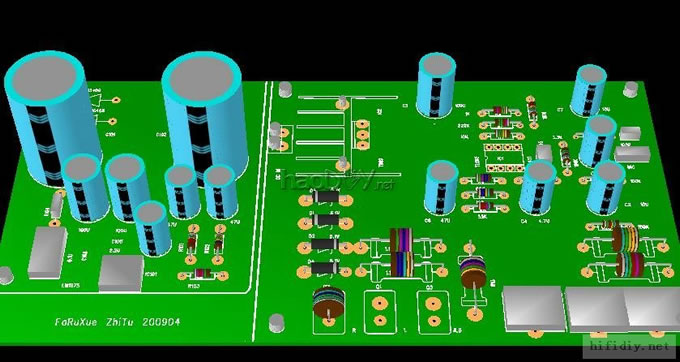

接下来就是关键之一的PCB板制作，先上个3D图



正在DIY的山寨版音箱测量测试仪器
