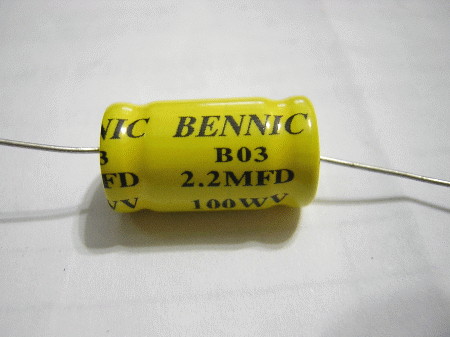

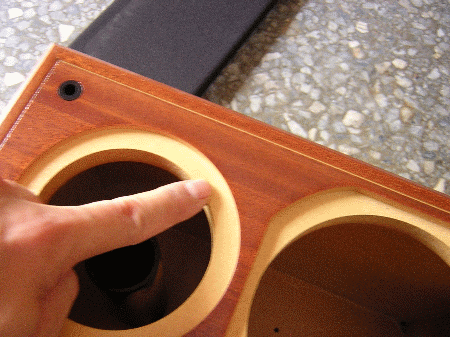

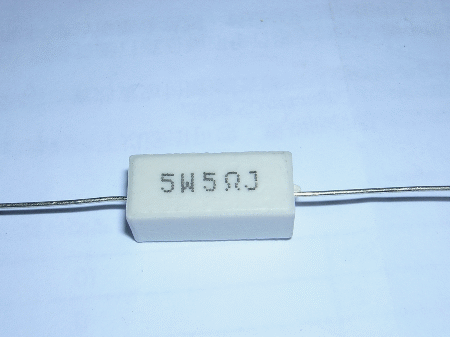

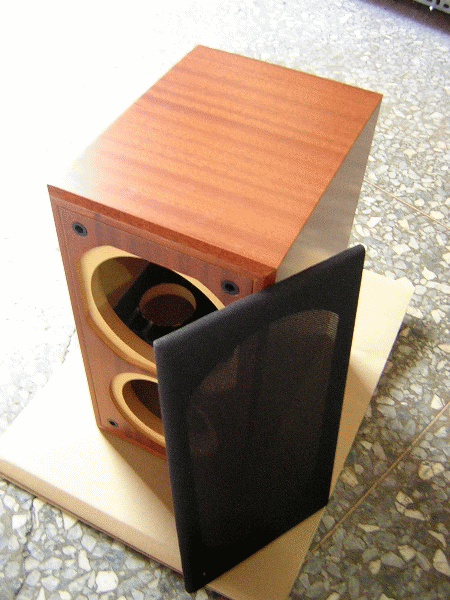

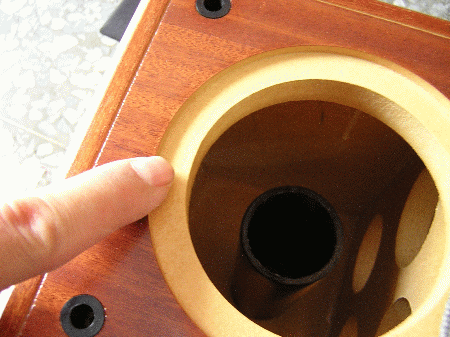

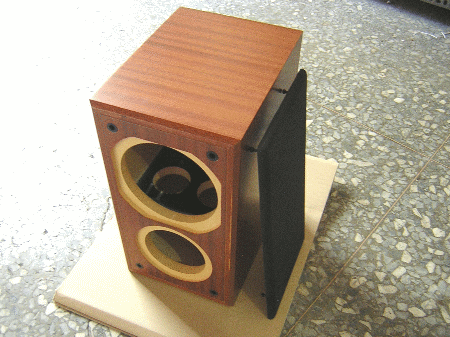

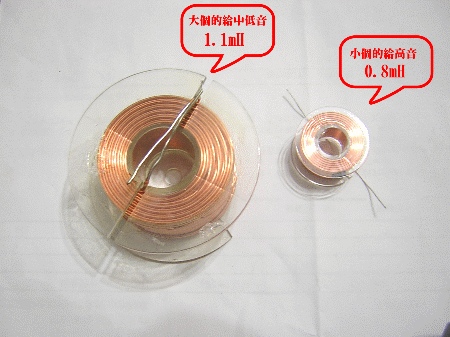

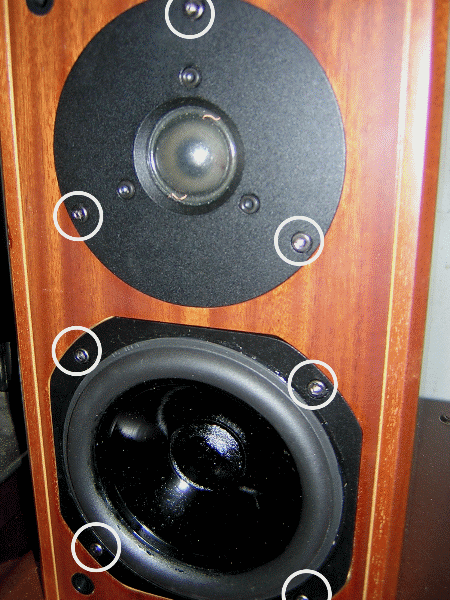

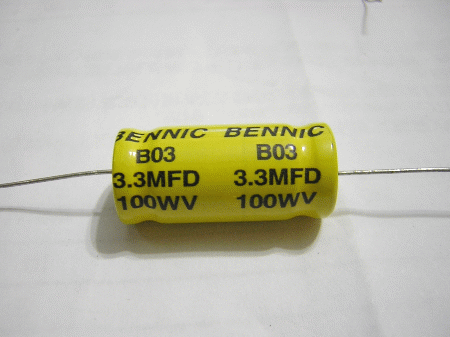

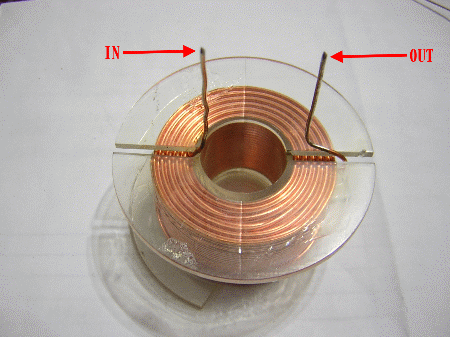

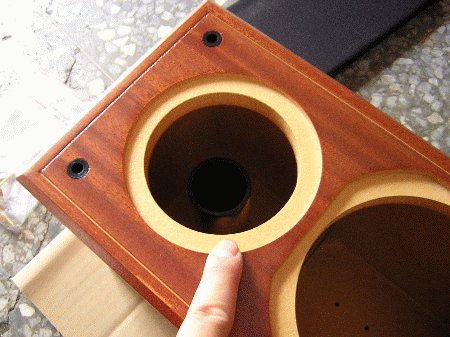

 上圖:將防塵罩拆下,並妥善放好備用  上圖:清楚的看到喇叭與防塵照已經分開(這張照片會不會太多餘了?)  上圖,將喇叭先裝入喇叭箱中,並切透過喇叭螺絲孔將要鑽的孔位定位出來,如圖中白色 圈圈處,請先將高音單體定位好再換中低音單體,為了圖說方便,我們是一次就將2個單 體一起裝入(要拿出來還花了好一份功夫). 因為手邊剛好沒有麥克筆,所以是用中心定位錐定出,照片的關係並不是很清楚的顯示, 所以請貴手出來指示出開孔的位置.  上圖:高音單體的上方定位孔(手指處)  上圖:高音單體的右下方定位孔(手指處)  上圖:高音單體的左下方定位孔(手指處) 再來如法泡製將中低音單體也一樣定位出來,因為低音單體並不是圓形的,可以很輕鬆 的定位出來!! 開孔請參照上一篇Mytedliy兄的開孔:http://www.diysong.com/images/mytedliy/mytedliy.html 再來是分音器的安裝,請先清點分音器所有的零件:  上圖:大的電感,感值1.1mH,共有2個,內線IN外線OUT,若交換邊(外IN內OUT)也是 可以的,聲音會有不同喔!大家可以試試看  上圖:小的電感,感值是0.8mH,共有2個,一樣是內IN外OUT,若交換邊(外IN內OUT) 也是可以的,聲音會有不同喔!大家可以試試看  上圖:訂作的BENNIC B03A電容4.7uf/100V耐壓,也是有2個,沒有方向性  上圖:訂作的BENNIC B03A電容2.2uf/100V耐壓,也是有2個,沒有方向性  上圖:訂作的BENNIC B03A電容3.3uf/100V耐壓,也是有2個,沒有方向性  上圖:所附的5R/5W電阻,共有2個  上圖:電感2個的大小比例,大的給中低音,小個的給高音用 (责任编辑：admin) |
