自制了一个低音分频器

时间:2017-07-05 06:36来源:本站 作者:haodiy 点击: 次
今天,为大家送上一个自制的低音分频器,虽然材料不多,也简单,但低音效果极强.下面上图.电路图,因为电路要用2个无极电容,我没有无极电容,所以用4个50v10uf电容串联



今天,为大家送上一个自制的低音分频器,虽然材料不多,也简单,但低音效果极强.

下面上图



自制了一个低音分频器

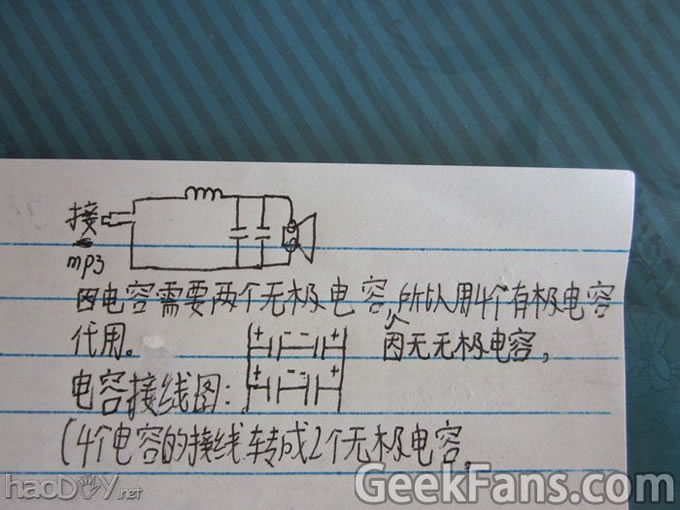

电路图,

因为电路要用2个无极电容,我没有无极电容,所以用4个50v10uf电容串联代替无极电容.







自制了一个低音分频器

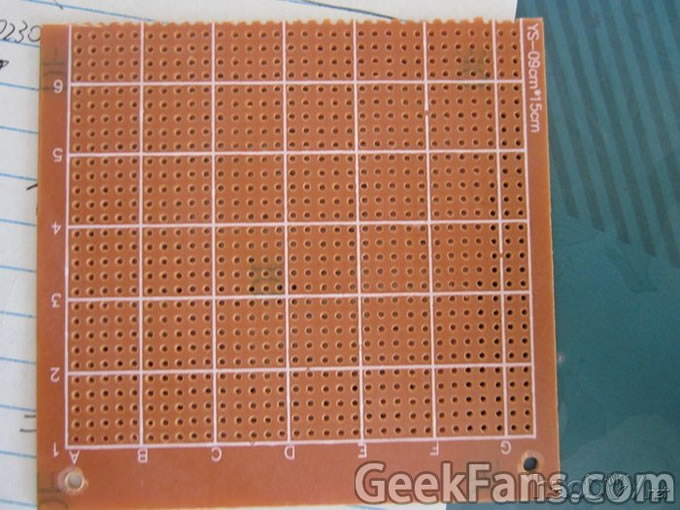

洞洞板.





自制了一个低音分频器

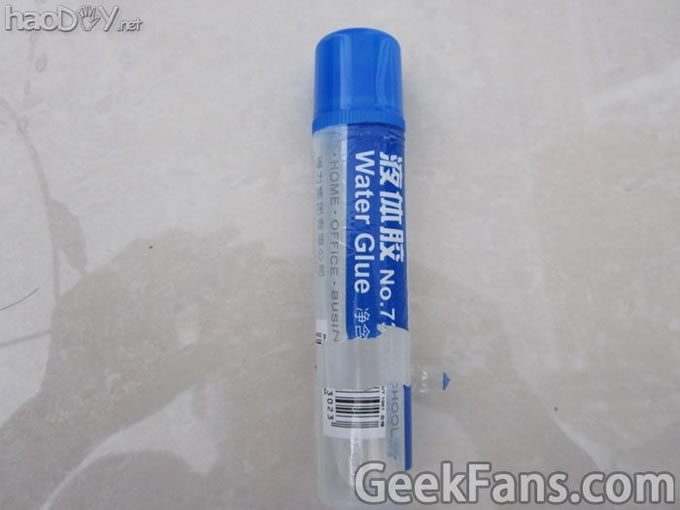

绕线圈的模子.

因我是东西做好后才拍照,所以绕线圈的照片没有,线圈的绕法是从内向外20圈一层,绕5层,中间用502加固.绕好后将胶水瓶子上的一层膜连线圈取下,撕去膜,线圈就脱胎了.线圈的接线是外接MP3的一个脚,内接电容和扬声器.





自制了一个低音分频器







自制了一个低音分频器

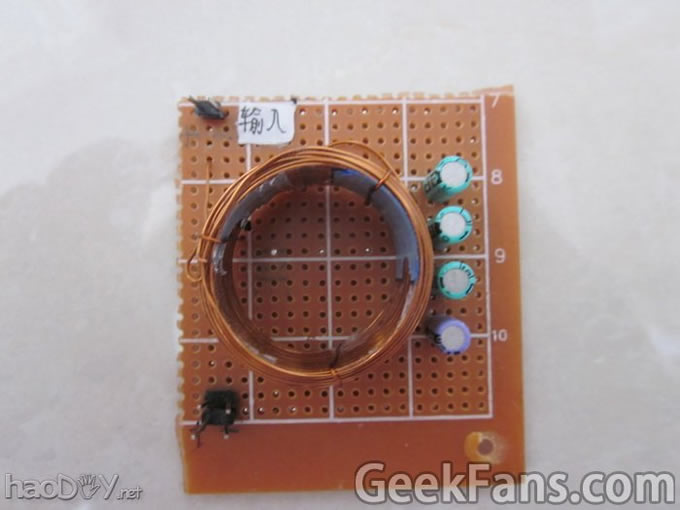

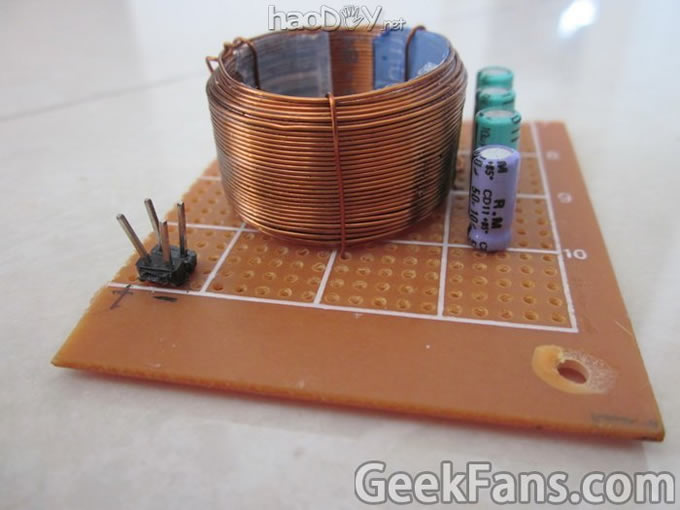

做好后的照片





自制了一个低音分频器

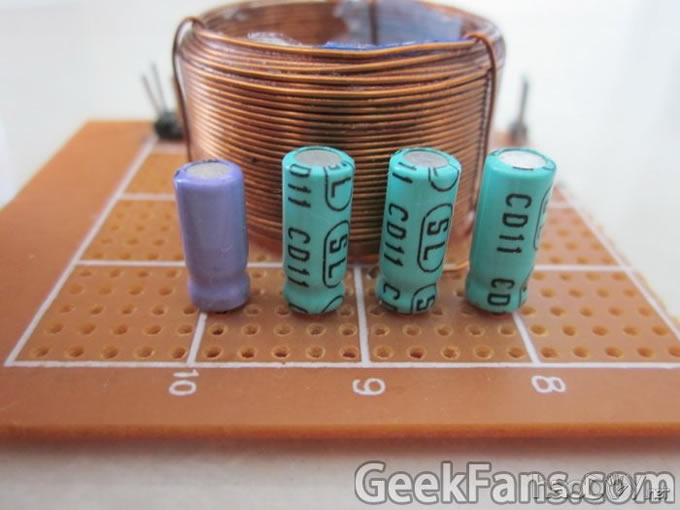

电容特写



自制了一个低音分频器

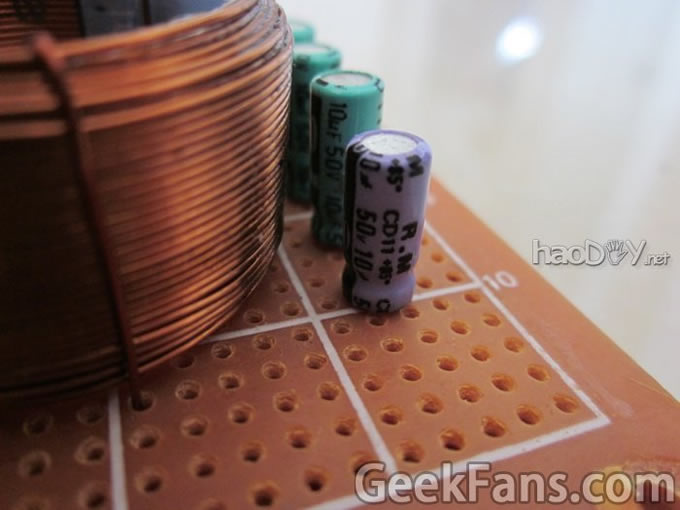

电容特写



自制了一个低音分频器

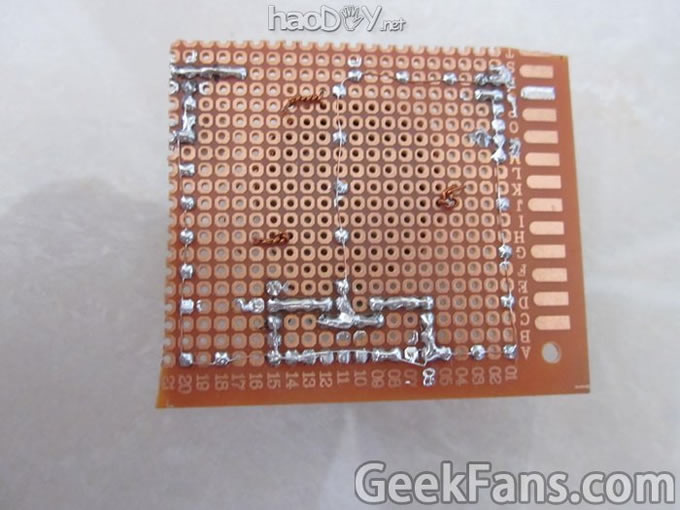

电路焊好后的特写.

顺便说一句,我需要3个极客币,因为我要兑换烙铁,我的烙铁焊完这个坏了.现在什么都干不了
