【参赛】我制作的大线圈矿石收音机(3)

时间:2017-05-28 21:41来源:www.crystalradio.cn 作者:llllllxing 点击: 次
(95.78 KB, 下载次数: 1) P1205758.JPG (123.4 KB, 下载次数: 4) P1205757.JPG (155.3 KB, 下载次数: 2) P1225764.JPG (118.5 KB, 下载次数: 7) P1225761.JPG (117.95 KB, 下载次数: 3) P1225763.JPG (106.1 KB, 下
 (95.78 KB, 下载次数: 1)



【参赛】我制作的大线圈矿石收音机





【参赛】我制作的大线圈矿石收音机





【参赛】我制作的大线圈矿石收音机





【参赛】我制作的大线圈矿石收音机





【参赛】我制作的大线圈矿石收音机





【参赛】我制作的大线圈矿石收音机

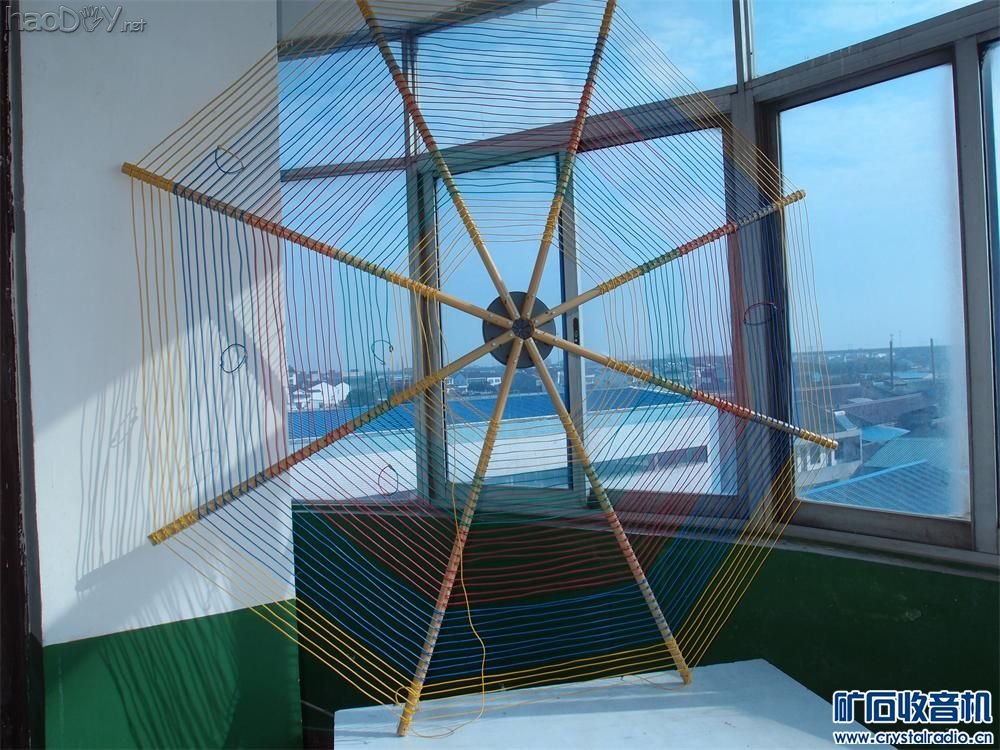

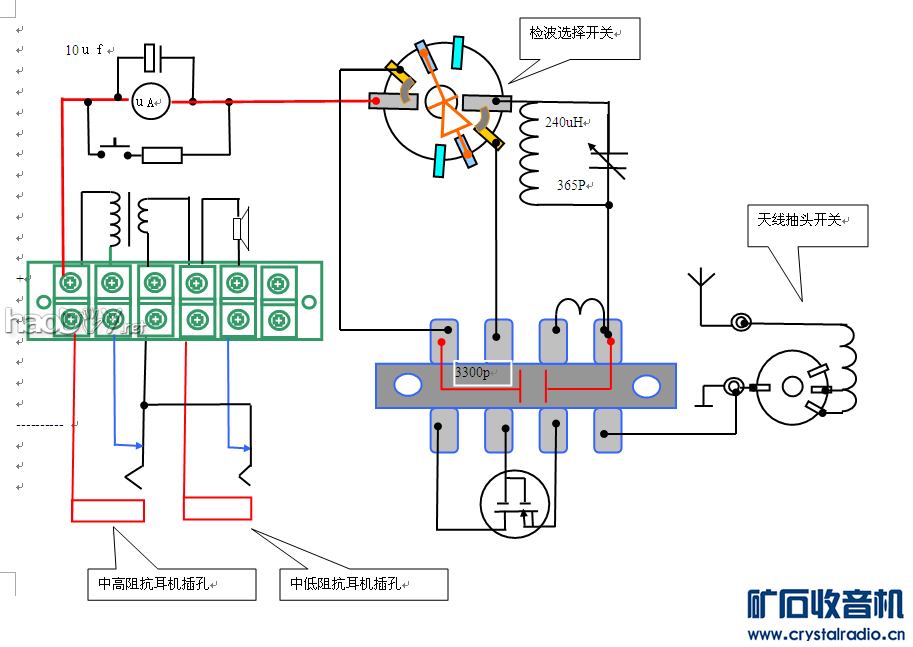

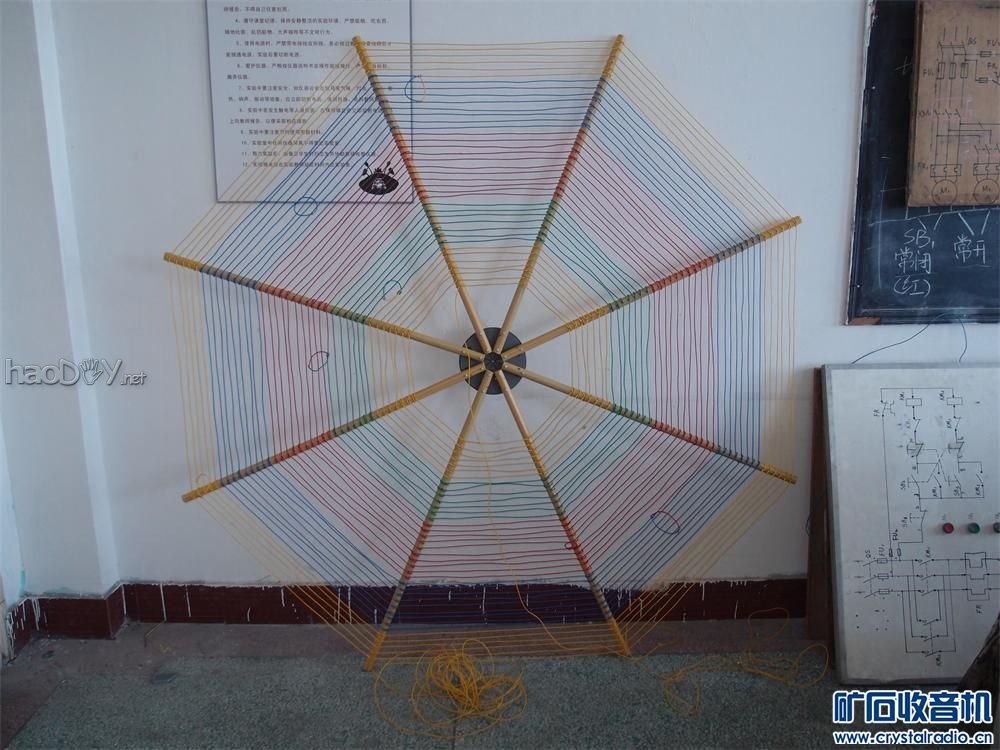

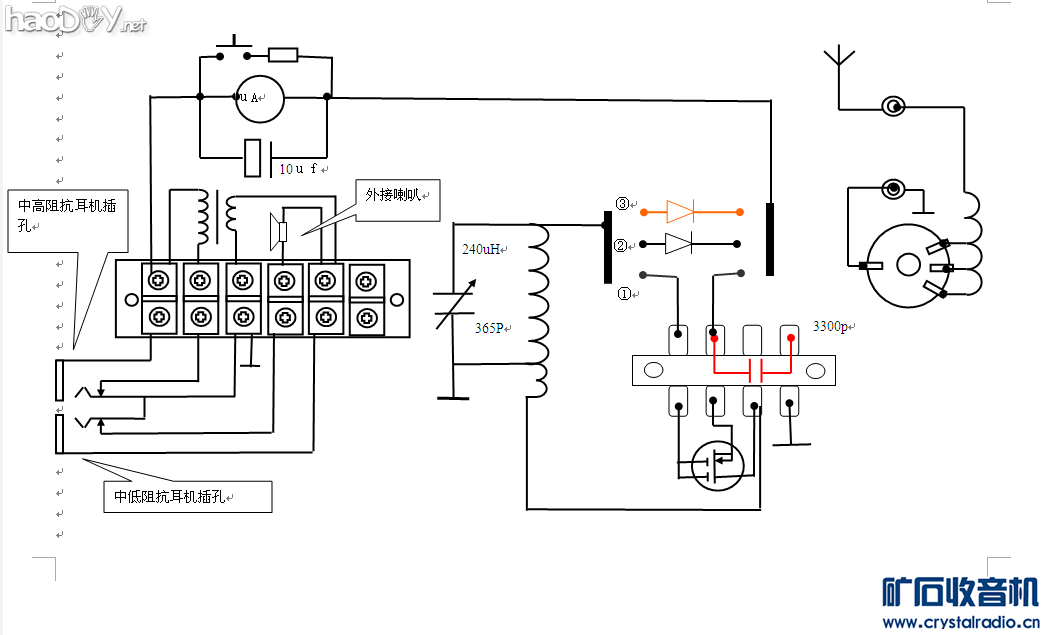

重发大线圈矿石机原理图。本人地处宜兴，处于太湖西岸边。没有本地中波电台，但基本位于周边城市的圆心位置，所以周围城市如杭州，苏州，无锡，常州，南京等等，所以虽然离得远，但还是能收到这些城市的中波电台，有六七个电台音量相对大一些，还有许多电台能收到，只是音量轻一些，线圈直径越大，收到的电台越多，音量也越大，比较以前做的不同直径的线圈比较，感觉直径二十厘米的线圈效果还是不错的，以前做的直径较小的线圈收台少也就好理解了，所以，想要接收效果好，线圈的直径还是能尽可能大些的好，当然，想做得小巧的是另外一回事，下次准备再做个直径五十厘米左右的大线圈矿石机，看看效果能提高多少。现在做的这个直径二十厘米级别的矿石机，周围的城市近的也有八九十公里，远的上百公里以上，还是能收得比较好，相信采用直径五十厘米级别的大线圈矿石机，效果还会提高的。等制作出来后再进行比较。另外就是相对弱电台场管效果有一定优势，但信号较强时，场管和二极管矿石效果就相差不太大了，可以通过选择开关让矿石机在二种工作模式之间转换。天线就是拖在屋顶的几十米的电线，地线也是普通的单芯电线，以前装的七点五厘米矿石机，不用地线收不到电台，这个大线圈矿石机，不用地线也能收到，就是音量小些。但不用天地线的话，收不到台。因为必究电台离得过远。不依靠天线接收不到足够的能量。





【参赛】我制作的大线圈矿石收音机





【参赛】我制作的大线圈矿石收音机
