Re:[原创] 耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机

David Clark H5040 Sound Powered 头戴式耳机

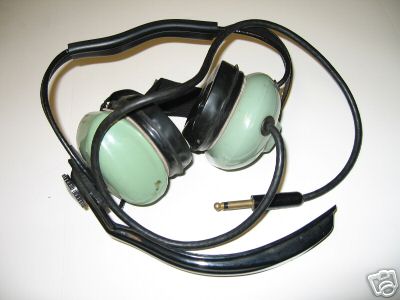

在我寻找舌簧式耳机的过程中，见到不少大卫.克拉克（David Clark）公司生产的 Sound Powered 设备。例如下面这种 H5040 型：

耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机

我觉得奇怪，这副耳机的话筒无论如何都与舌簧式发音元件扯不上关系，为什么它又标榜是 Sound Powered 设备呢？在网上找了很多资料，发现这家公司还在生产几十种耳机，大部分是供飞机驾驶员用的，有些还是空军的标准通信设备，看来质量一定很好。

看到 H5040 型的零件图之后才明白了它的构造。原来它的话筒只是一条声音导管，把声音传送到一个耳机里（上图左边的耳机）。而这个耳机是反装的，振膜面对声音导管，把声音变成电流。可是这元件背后却特别开了一个洞面对你的耳朵，又同时当耳机使用。三个舌簧式发音元件变成了两个，这种设计真是巧妙！

有些无线电爱好者把这种耳机的声音导管拆掉，话筒后面的洞封闭之后再反过来安装，又变成了一对正常的高灵敏度舌簧式耳机。

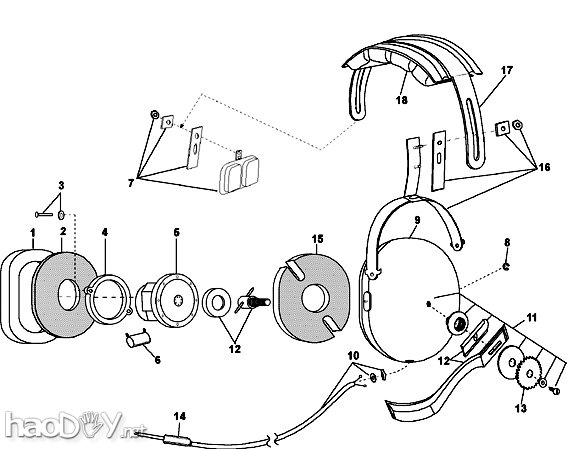

还有一种 H5090 型更简单，只用一个舌簧式发音元件 – 既是话筒又是耳机。下面是它的零件分解图。图中的第5号零件是发声元件，背后开洞对着耳朵，震动膜面对右边的四个第12号零件 - 声音导管。

耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机

Re:[原创] 耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机

US Instruments Sound Powered 手持式电话机

今天收到两个美国仪器公司（US Instruments ）的 Sound Powered 手持式电话机。这种电话大概是供检查修理线路用的，不需要任何电源。我用两条电线分别接上这两个电话机的插头，在不同的房间里就可以清楚地通话。灵敏度相当高，用大喇叭开着矿石收音机在另一个房间的电话里也能听清楚。

拧开耳机和话筒的前盖，取出两个发音元件。看元件后盖上所印的标记，估计是76年3月的产品。耳机和话筒所用的是完全相同的舌簧式元件，和我两星期前得到的 USI “甲板电话” 也没有区别。

四个发音元件之中，只有一个声音比较小。开了后盖检查，发现又是舌簧位置不对，吸死到一边了。调整舌簧上的两个螺丝帽之后便完全恢复正常。

测量单个发音元件的直流电阻是 62Ω，线圈的电感量是 180mH。根据小坏狼兄提供的公式计算，如果不考虑潜布电容的影响，这个元件对 1000Hz 的阻抗大约是 1100Ω （感谢小坏狼兄！）

如果能够找到合适的耳机盒子，又可以改装成为两对高灵敏度的舌簧式耳机了！

Re:[原创] 耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机

用压电晶体元件的 Sound Powered 电话

受友人之托，要找一对 Sound Powered 耳机元件。于是在网上买了一个 NCbel Phone 的 Sound Powered 手持式电话机回来。

这电话机很重，上面贴着一块标签： “All Weather Proof P12”，是防水防潮，不怕雨淋日晒的 P12 型。轻轻一按 “CALL” 的白色按钮，话筒就发出怪声，声音从大变小，每按必响。显然这是发出信号通知对方接电话的，可是并没有电池，发声的原理不得而知。按边“TALK” 的黑色按钮，当然就是通话了，但是只有一个手持式电话机，无法做通话试验。

打开盖子，见到两个密封的金黄色元件，后面印着 “Nobel Phone No. 091029”。以为拆下听筒和话筒就可以在矿石收音机上试用了。可是把一个金黄色元件接到矿石收音机上，却只听到蚊子叫一般的声音。

用电表量度，电阻是无限大。这才醒悟到这个元件不是舌簧式的耳机，可能是压电晶体或压电陶瓷耳机。并联一个 50千欧的电阻，就听到电台播音了。但是比较之下，灵敏度远远不及舌簧式的 Sound Powered 元件，只能说和一般的高阻电磁耳机差不多。

以前在 Sound Powered 的资料里，也曾看到过一段说明： “…Sound Powered 系统的话筒不一定是舌簧式的，可能用一般的电磁元件，甚至是碳精话筒或其他技术…”。现在终于明白这“其他技术”是什么意思了！

吃一塹，长一智。这一回明白了： Sound Powered ≠ 舌簧式耳机

最近得到另外两种 Sound Powered 耳机。发几张照片供参考。

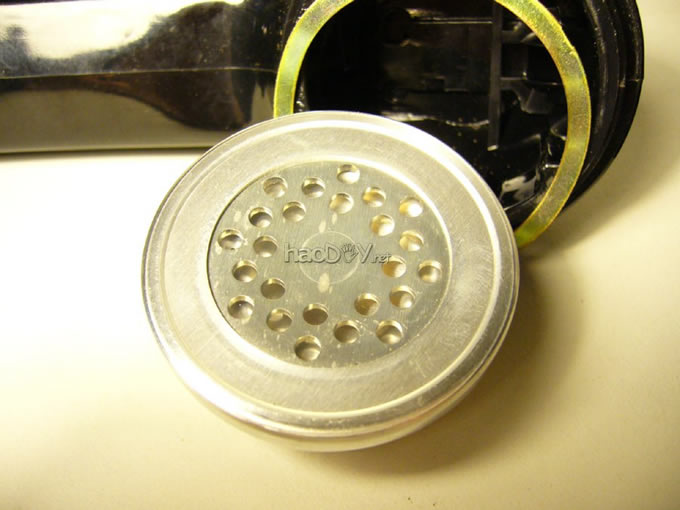

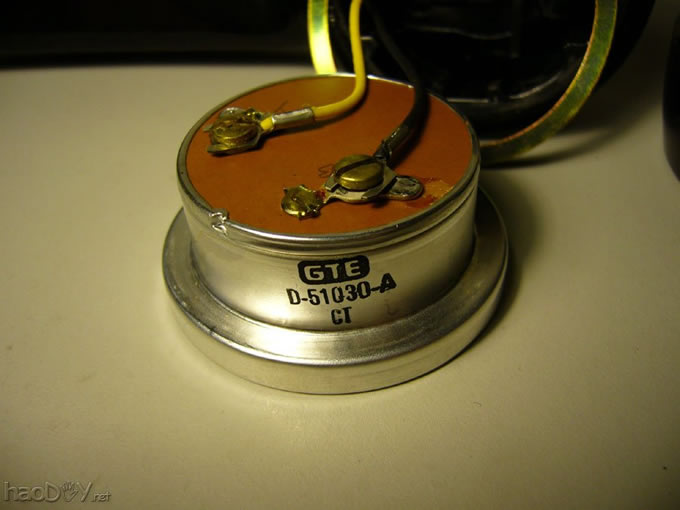

一种是 GTE （一家美国的电话公司）的手持式电话机。有两条话筒引出线，但是话筒不是电磁式的，密封不能拆开，电阻 1500 Ω，估计是碳精话筒。另有两条听筒引出线。听筒也是密封，电阻 55 Ω，接在矿石机上声音很大，但是对低频的响应比较差。耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机

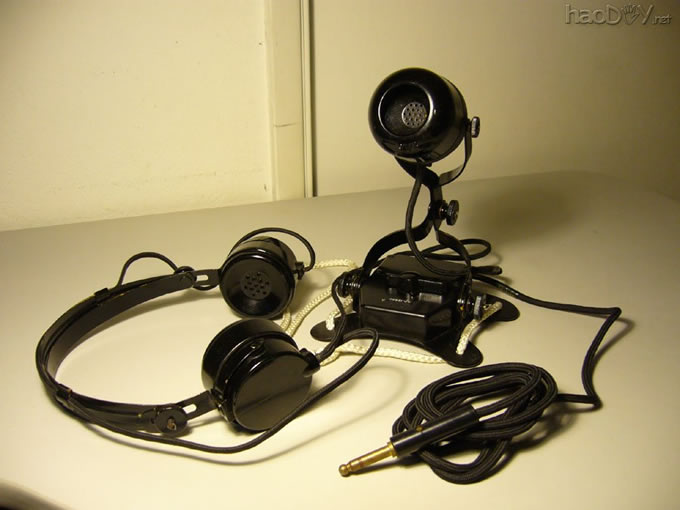

另一种是 TMC 公司的甲板电话（ Deck Talker ），是英国产品。外观和以前介绍的 US Instrument 甲板电话类似，但是话筒座上有开关，可以把话筒断开，接通的时候和听筒并联。耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机

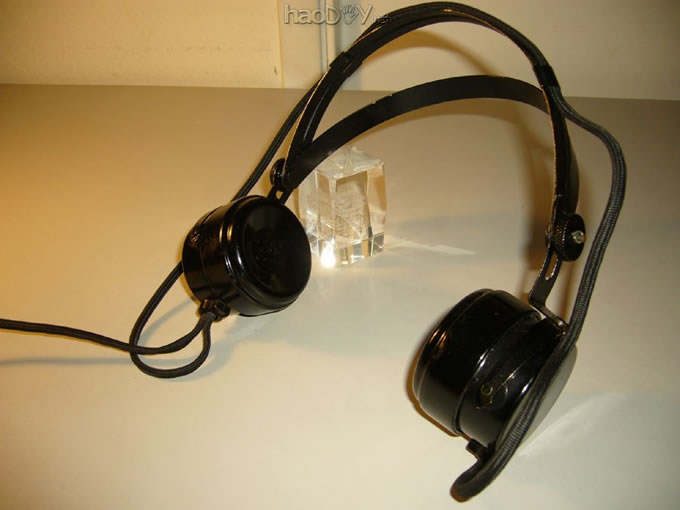

耳机外观有点像 RCA 的“大罐头 ( Big Cans )”：耳机漫谈续篇…高灵敏度Sound Powered舌簧式耳机
